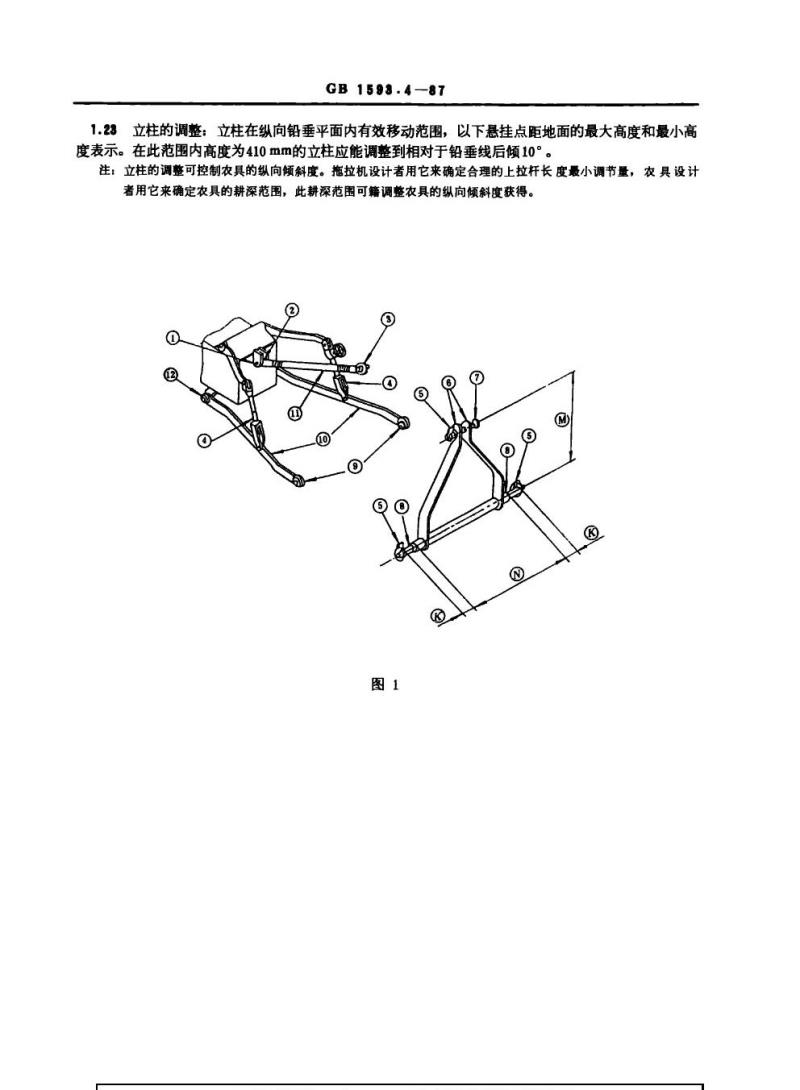

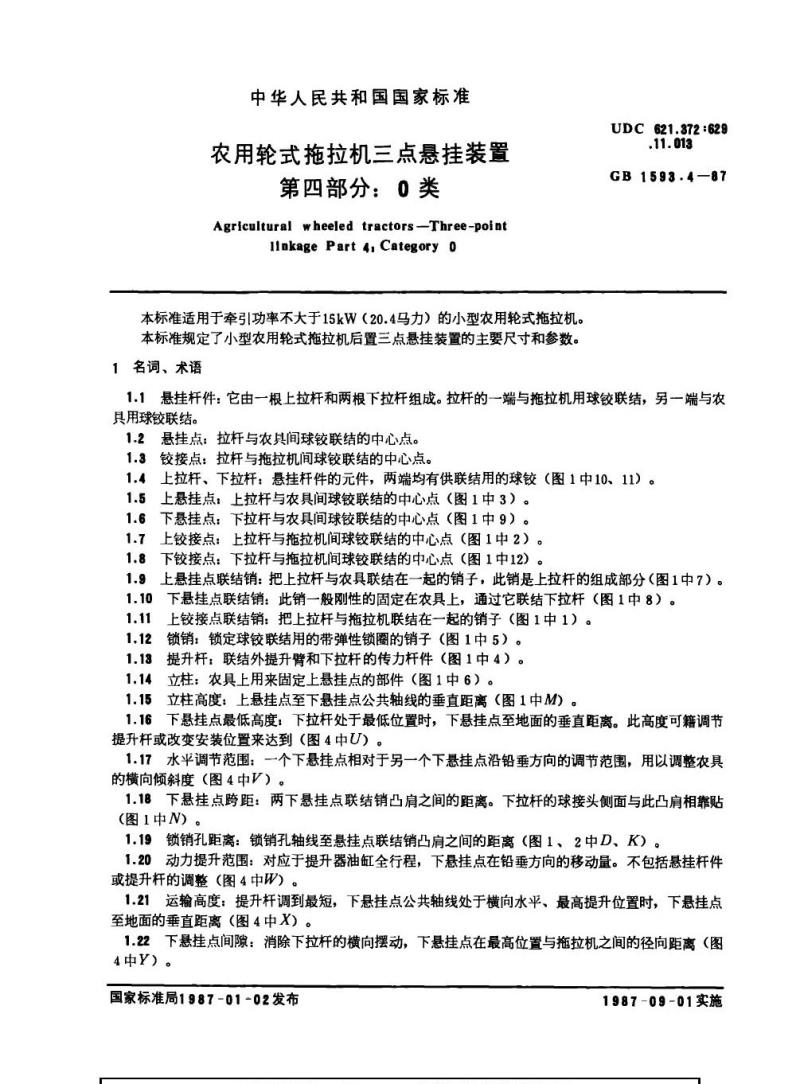

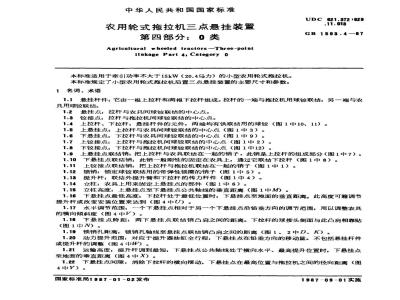

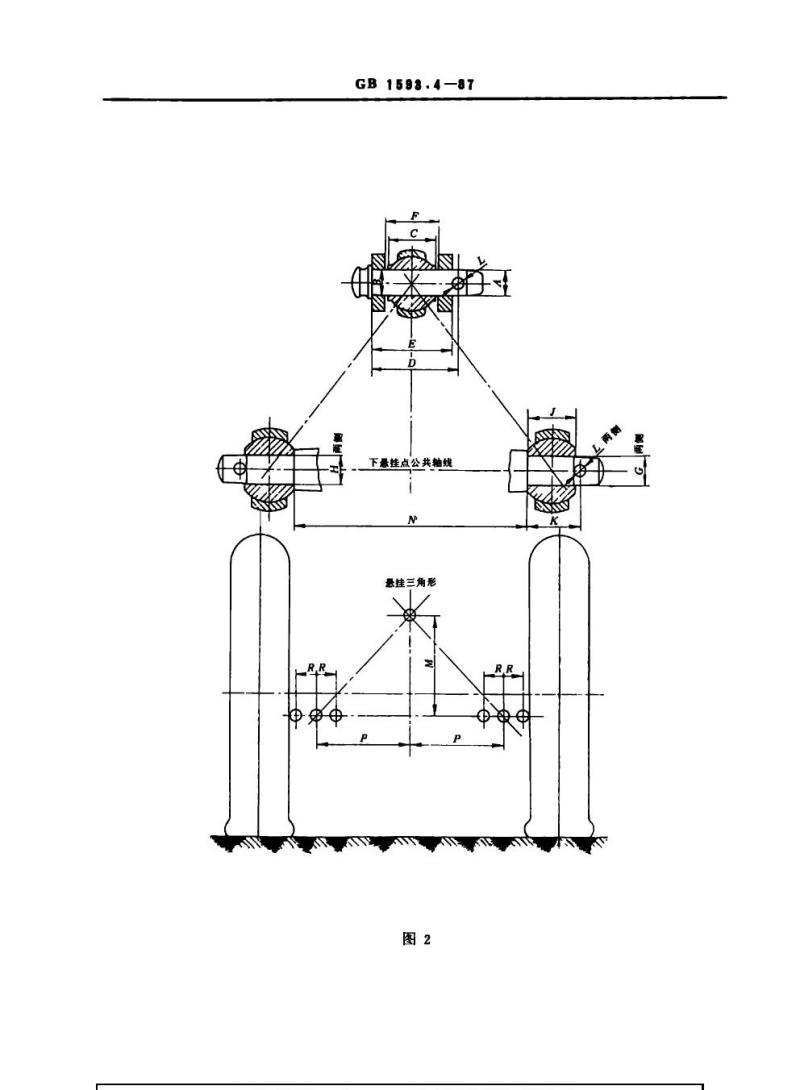

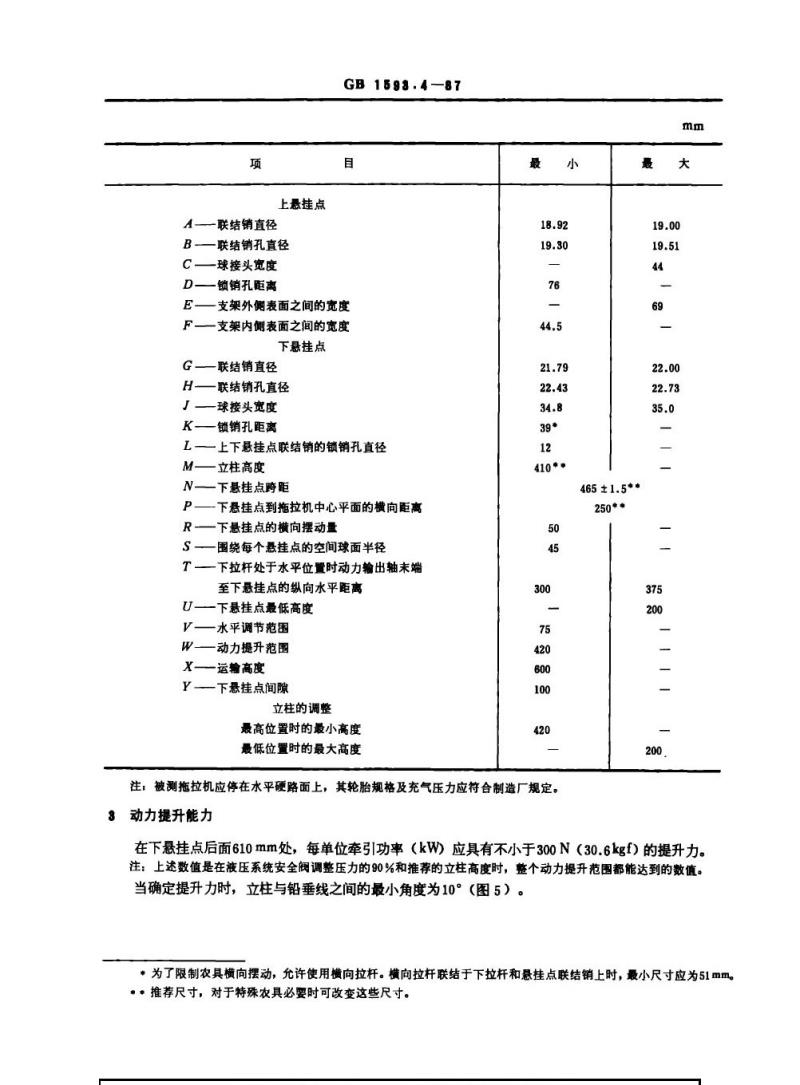

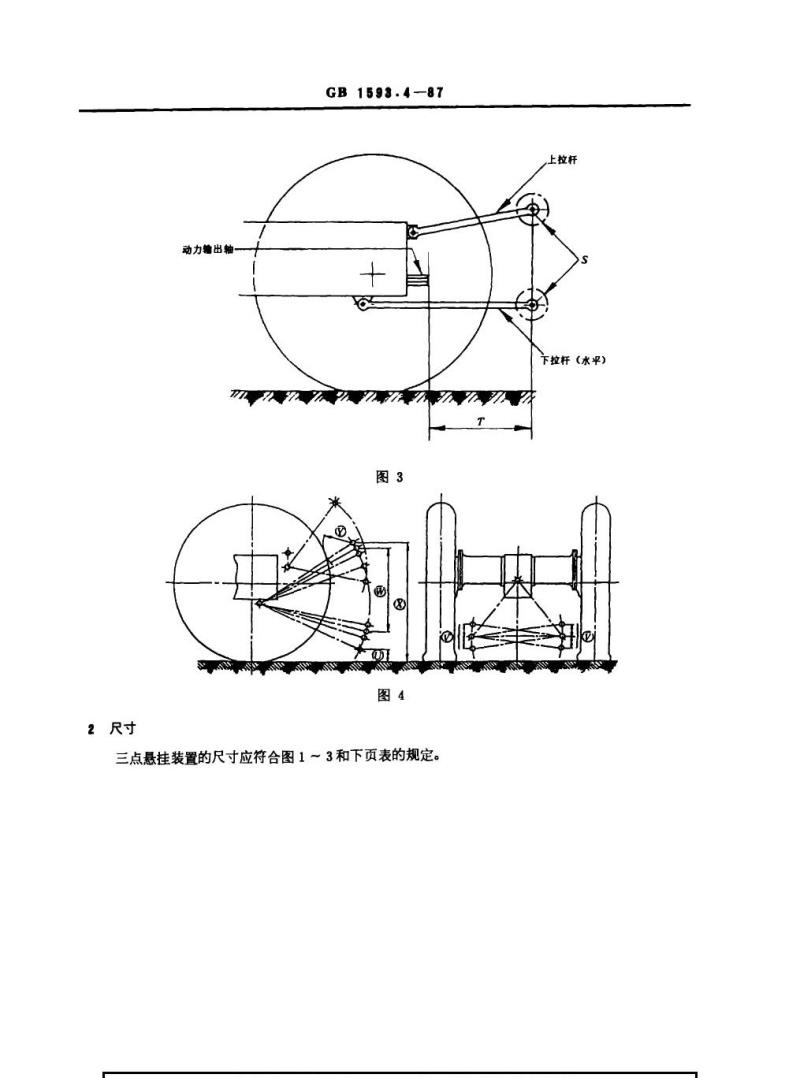

中华人民共和国国家标准 农用轮式拖拉机三点悬挂装置 第四部分：0类 Agricultural wheeled tractors — Three-point linkage Part 4, Category 0 GB1593.4—87 本标准适用于牵引功率不大于 15 kW（20.4 马力）的小型农用轮式拖拉机。本标准规定了小型农用轮式拖拉机后置三点悬挂装置的主要尺寸和参数。 1 名词、术语 1.1 悬挂杆件：由一根上拉杆和两根下拉杆组成，拉杆一端与拖拉机用球铰联结，另一端与农具用球铰联结。 1.2 悬挂点：拉杆与农具间球铰联结的中心点。 1.3 铰接点：拉杆与拖拉机间球铰联结的中心点。 1.4 上拉杆、下拉杆：悬挂杆件的元件，两端均有供联结用的球铰。 1.5 上悬挂点：上拉杆与农具间球铰联结的中心点。 1.6 下悬挂点：下拉杆与农具间球铰联结的中心点。 1.7 上铰接点：上拉杆与拖拉机间球铰联结的中心点。 1.8 下铰接点：下拉杆与拖拉机间球铰联结的中心点。 1.9 上悬挂点联结销：把上拉杆与农具联结的销子，是上拉杆的组成部分。下悬挂点联结销：固定在农具上，用于联结下拉杆。 1.10 上铰接点联结销：把上拉杆与拖拉机联结的销子。锁销：用于锁定球铰联结的带弹性锁圈的销子。 1.11 提升杆：联结外提升臂和下拉杆的传力杆件。 1.12 立柱：农具上固定上悬挂点的部件。立柱高度：上悬挂点至下悬挂点公共轴线的垂直距离。 1.13 下悬挂点最低高度：下拉杆处于最低位置时，下悬挂点至地面的垂直距离，可通过调节提升杆或改变安装位置实现。 1.14 水平调节范围：一个下悬挂点相对于另一个下悬挂点沿铅垂方向的调节范围，用以调整农具横向倾斜度。 1.15 下悬挂点跨距：两下悬挂点联结销凸肩之间的距离。 1.16 锁销孔距离：锁销孔轴线至悬挂点联结销凸肩之间的距离。 1.17 动力提升范围：对应于提升器油缸全行程，下悬挂点在铅垂方向的移动量，不包括悬挂杆件或提升杆的调整。 1.18 运输高度：提升杆调到最短，下悬挂点公共轴线处于横向水平时，下悬挂点至地面的垂直距离。 1.19 下悬挂点间隙：消除下拉杆横向摆动，下悬挂点在最高位置与拖拉机之间的径向距离。 1.20 立柱的调整：立柱在纵向铅垂平面内的有效移动范围，通过下悬挂点的最大和最小高度表示，控制农具纵向倾斜度。 2 尺寸 三点悬挂装置的尺寸应符合图 1～3 及相关表格的规定。主要参数包括上拉杆、下拉杆、联结销直径、球接头宽度、锁销孔距离、立柱高度、下悬挂点跨距、下悬挂点横向摆动量、动力提升范围、运输高度及下悬挂点间隙等。
