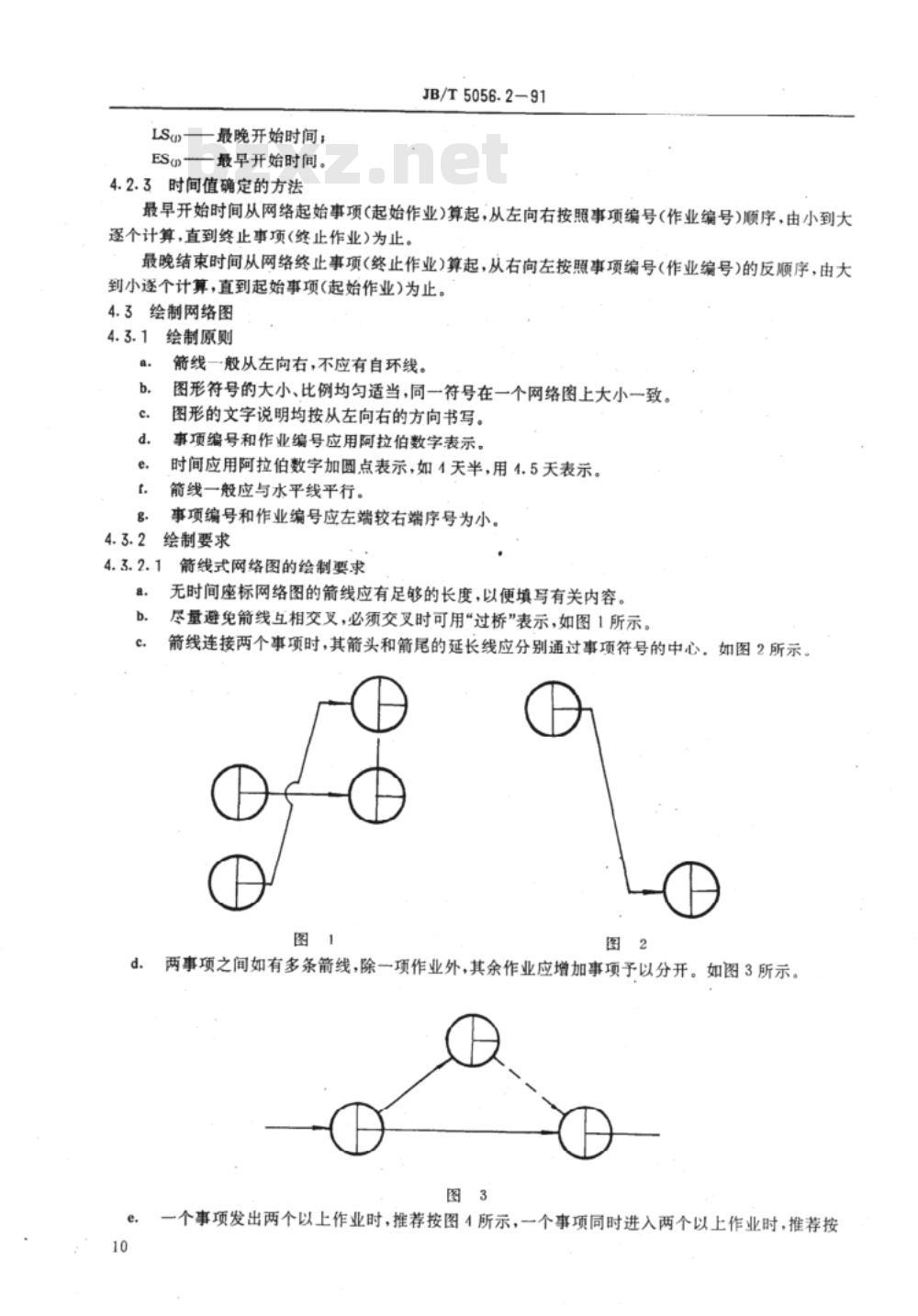

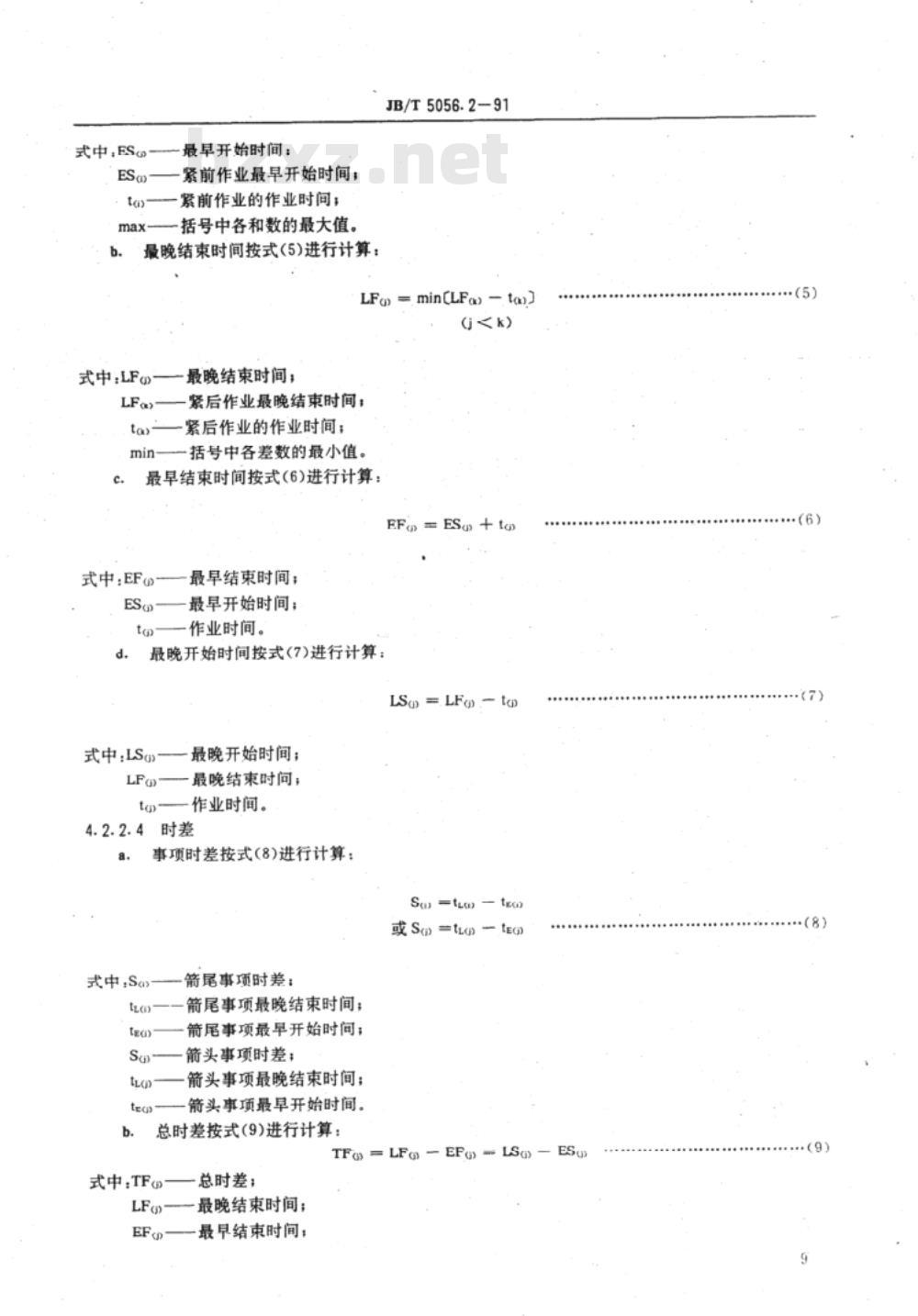

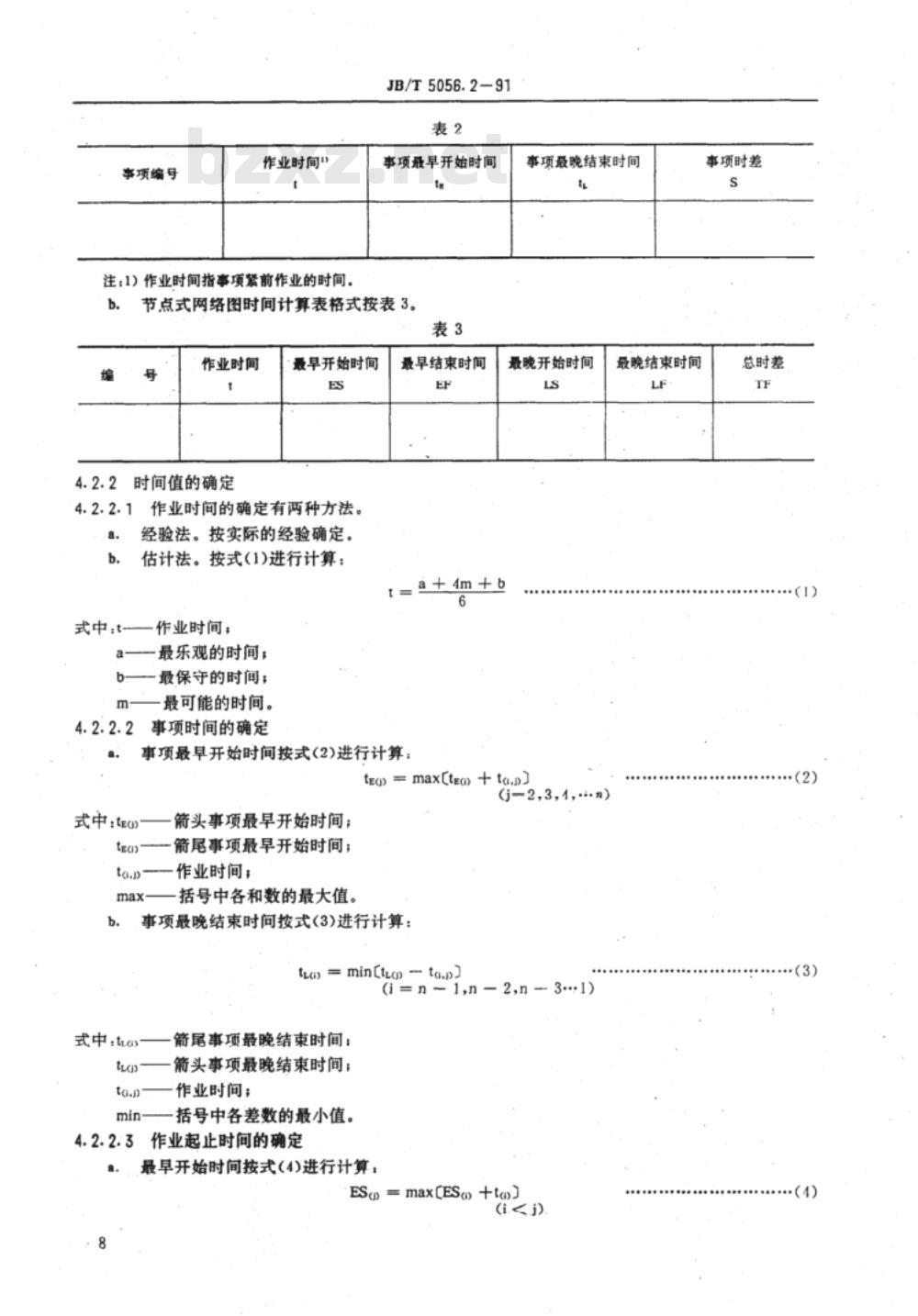

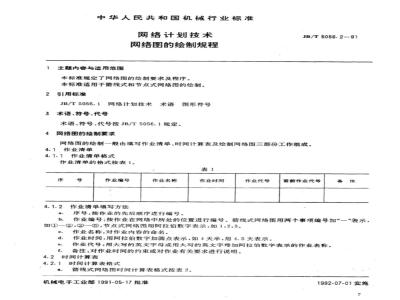

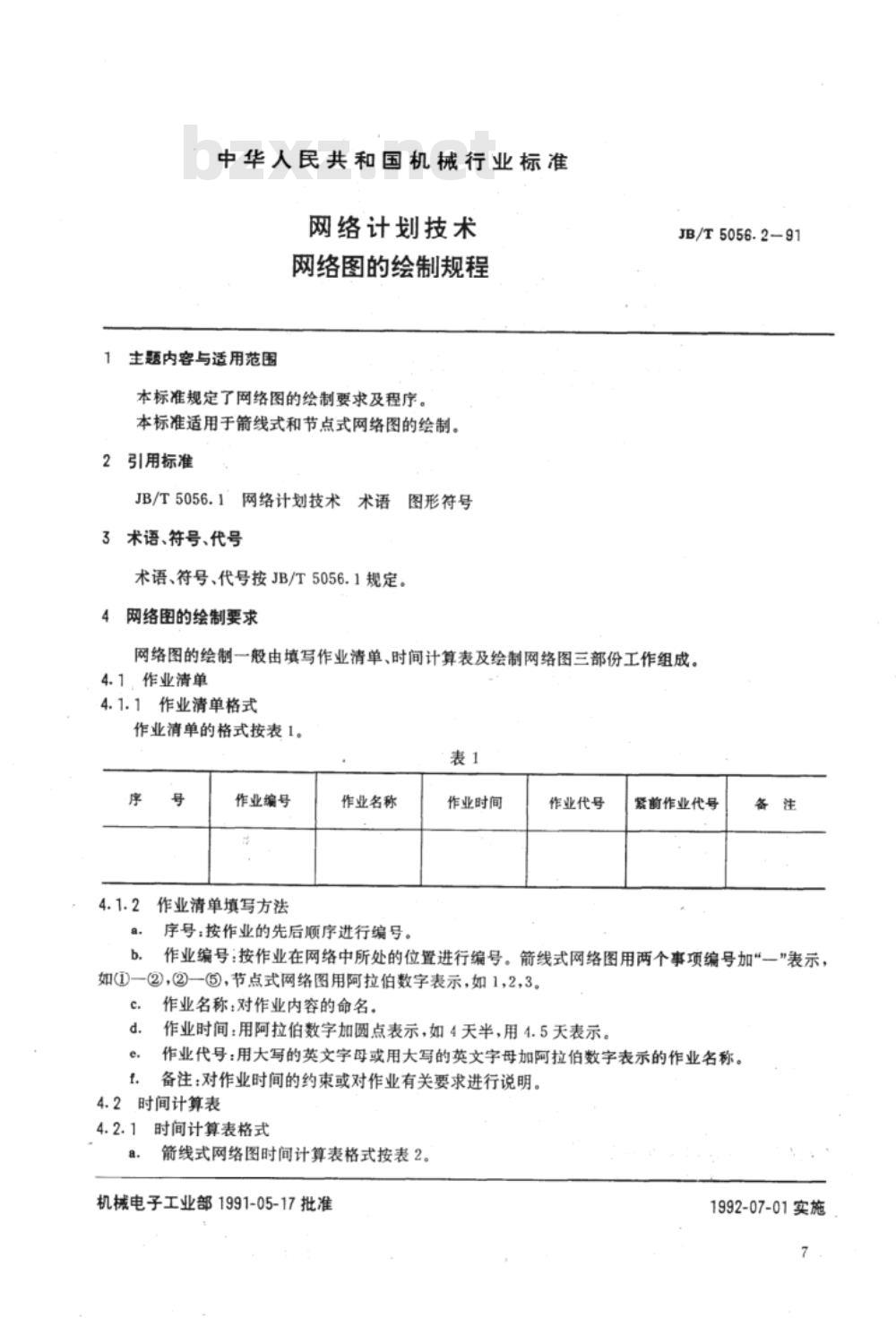

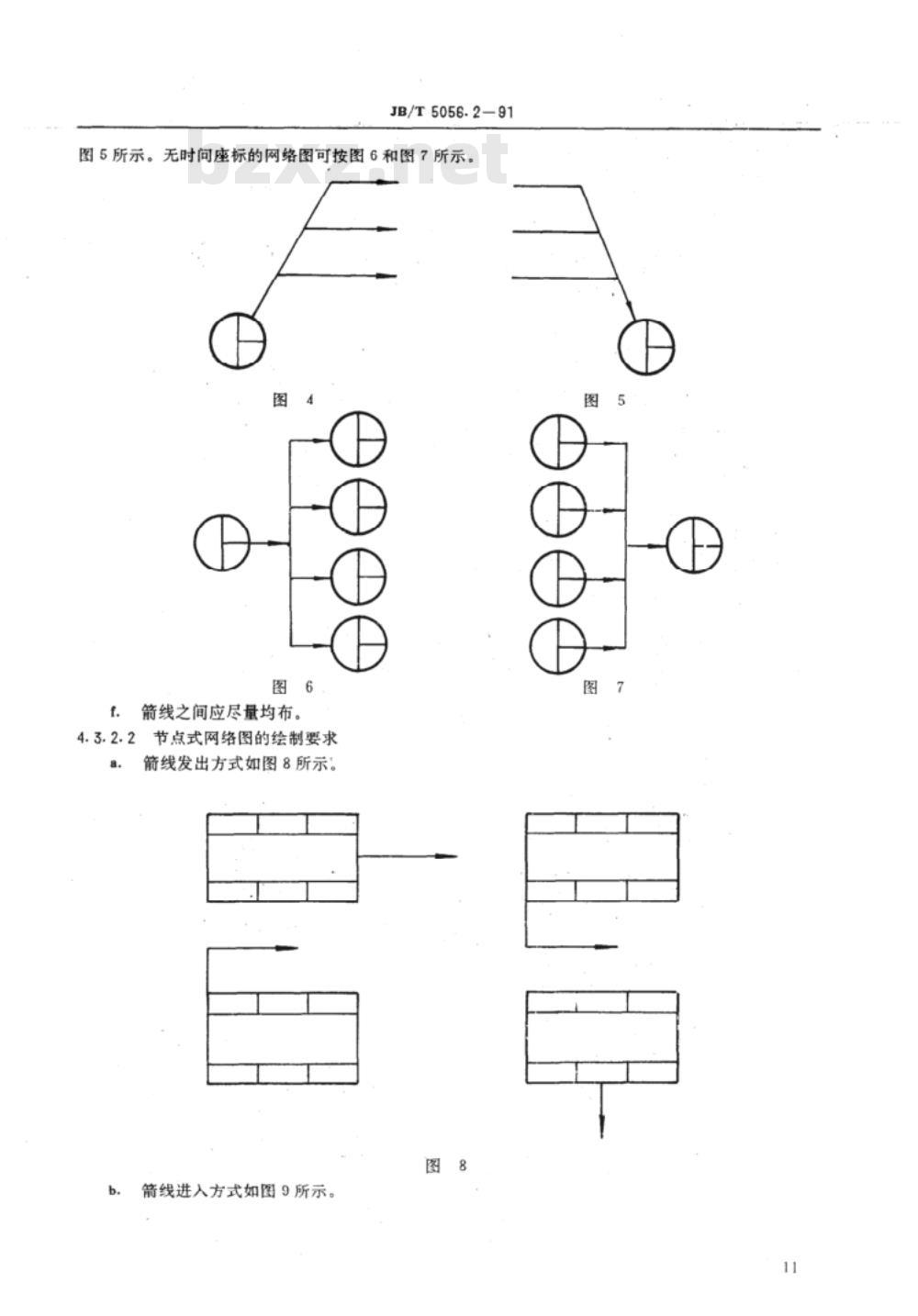

中华人民共和国机械行业标准 网络计划技术 网络图的绘制规程 1 主题内容与适用范围 本标准规定了网络图的绘制要求及程序，适用于箭线式和节点式网络图的绘制。 2 规范性引用文件 本标准引用了JB/T5056.1 网络计划技术术语图形符号。 3 术语、符号、代号 术语、符号、代号按JB/T5056.1的规定。 4 网络图的绘制要求 网络图的绘制一般由填写作业清单、时间计算表及绘制网络图三部分工作组成。 4.1 作业清单 4.1.1 作业清单格式 作业清单的格式按表1所示： 表1 序号 | 作业编号 | 作业名称 | 作业时间 | 作业代号 | 紧前作业代号 | 备注 ---|---|---|---|---|---|--- 作业编号：按作业在网络中所处的位置进行编号。箭线式网络图用两个事项编号表示，如①-②，②-③，节点式网络图用阿拉伯数字表示，如1，2，3。 作业名称：对作业内容的命名。 作业时间：用阿拉伯数字加圆点表示，如4.5天表示作业时间为四天半。 作业代号：用大写英文字母或英文字母加阿拉伯数字表示作业名称。 备注：对作业时间的约束或对作业有关要求进行说明。 4.2 时间计算表 4.2.1 时间计算表格式 箭线式网络图时间计算表格式按表2所示： 表2 事项编号 | 作业时间 | 事项最早开始时间 | 最晚结束时间 ---|---|---|--- 节点式网络图时间计算表格式按表3所示。 表3 事项编号 | 作业时间 | 最早开始时间 | 最晚结束时间 ---|---|---|--- 4.2.2 时间值的确定 时间值的确定有两种方法： 4.2.2.1 作业时间的确定 作业时间的确定方法有经验法和估计法。经验法按实际经验确定，估计法按下列公式计算： 作业时间 = (最乐观时间 + 4 * 最可能时间 + 最保守时间) / 6 4.2.2.2 事项时间的确定 事项最早开始时间和事项最晚结束时间按以下公式计算： 事项最早开始时间 = max[最早结束时间 + 作业时间] 事项最晚结束时间 = min[最晚开始时间 - 作业时间] 4.2.2.3 作业起止时间的确定 作业的最早开始时间和最晚结束时间分别按照公式进行计算： 最早开始时间 = max[紧前作业最早开始时间 + 紧前作业时间] 最晚结束时间 = min[紧后作业最晚结束时间 - 紧后作业时间] 4.2.2.4 时差 事项时差和总时差的计算公式如下： 事项时差 = 事项最晚结束时间 - 事项最早开始时间 总时差 = 最晚结束时间 - 最早开始时间 4.2.3 时间值确定的方法 最早开始时间从网络起始事项（起始作业）算起，从左向右按事项编号顺序逐个计算，直到终止事项（终止作业）为止。最晚结束时间从网络终止事项算起，按逆向顺序逐个计算，直到起始事项为止。
