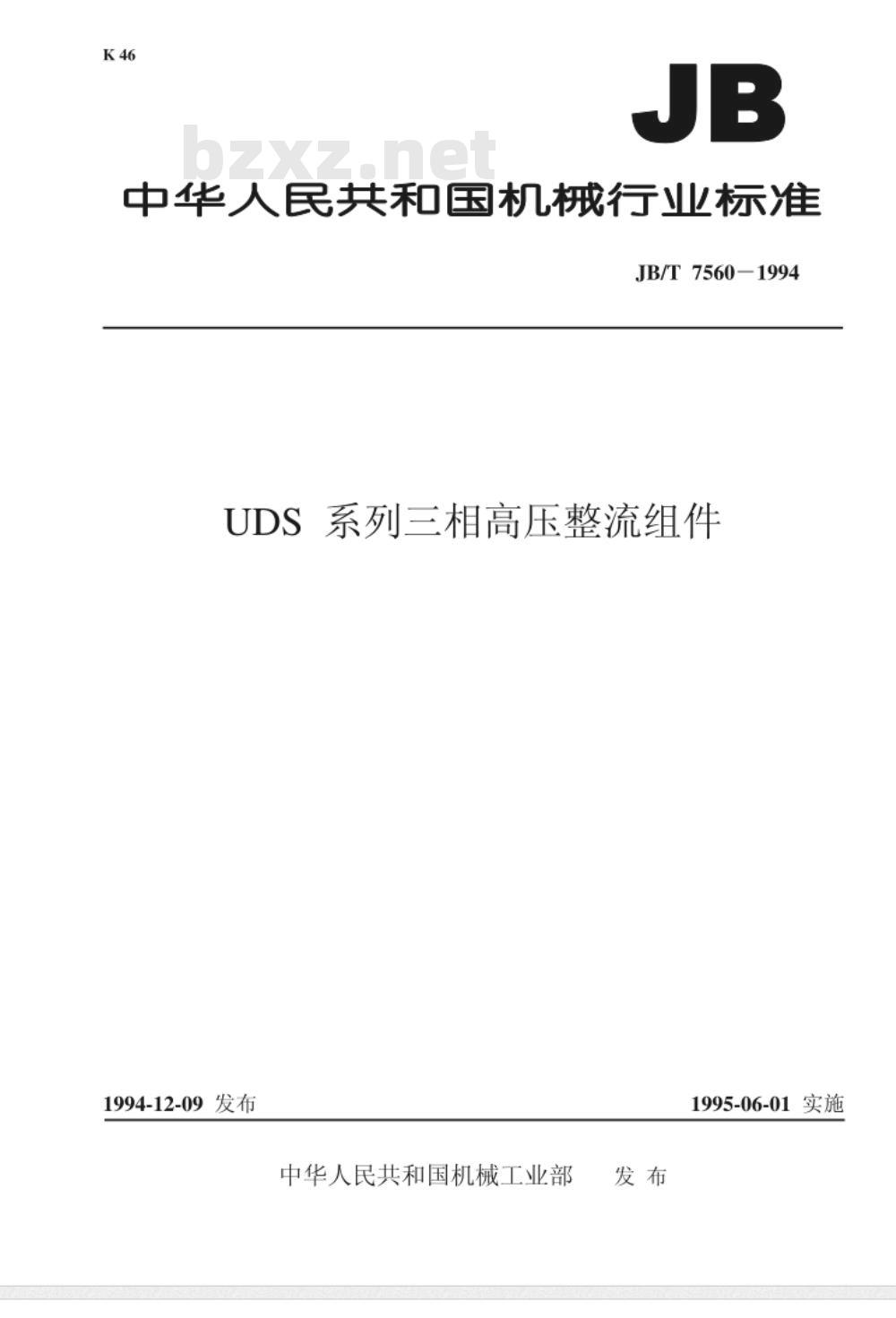

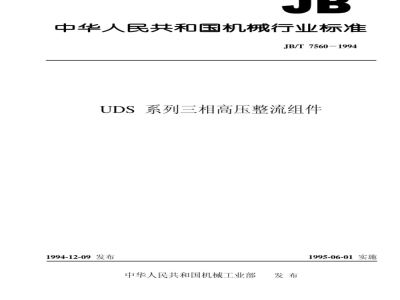

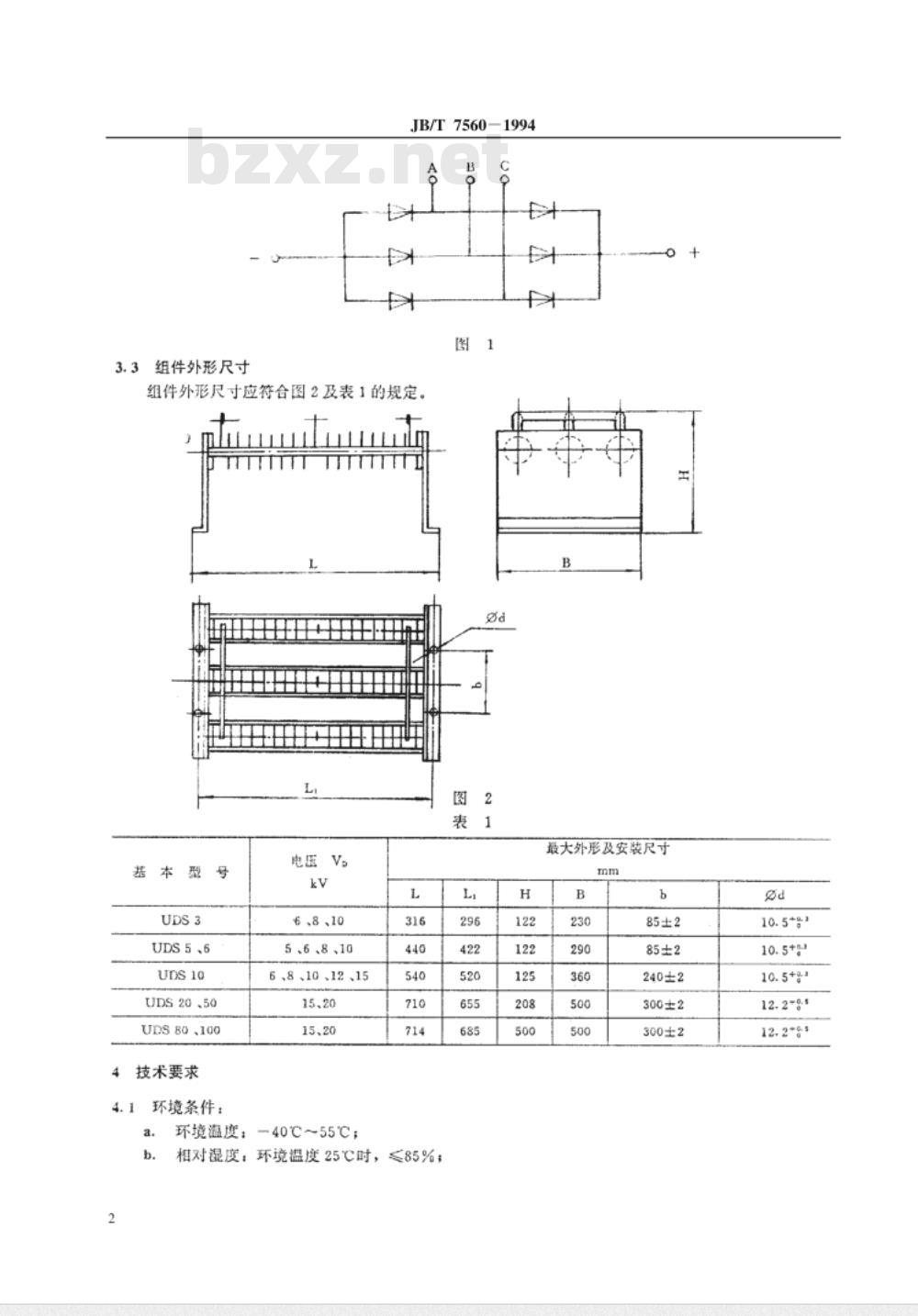

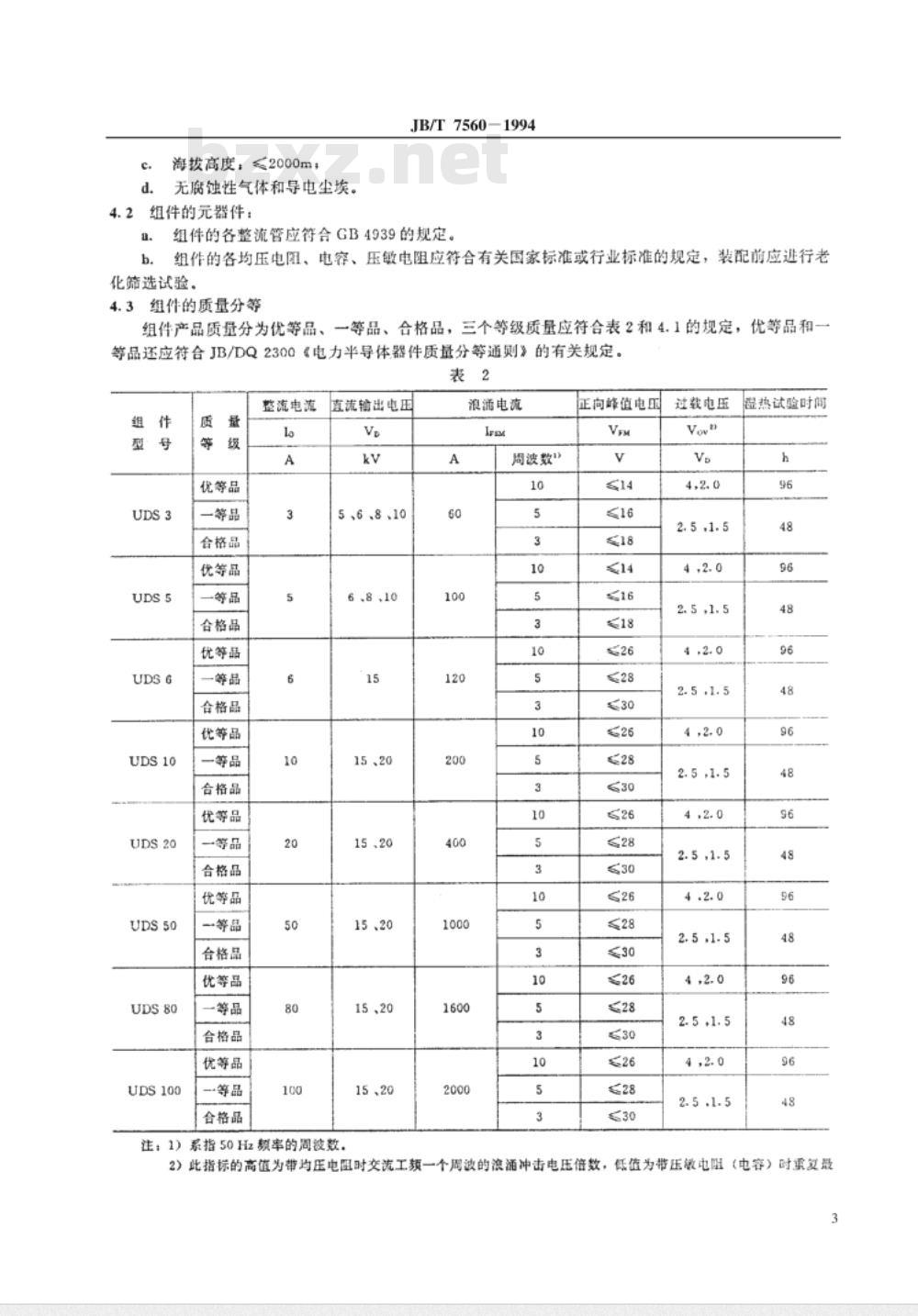

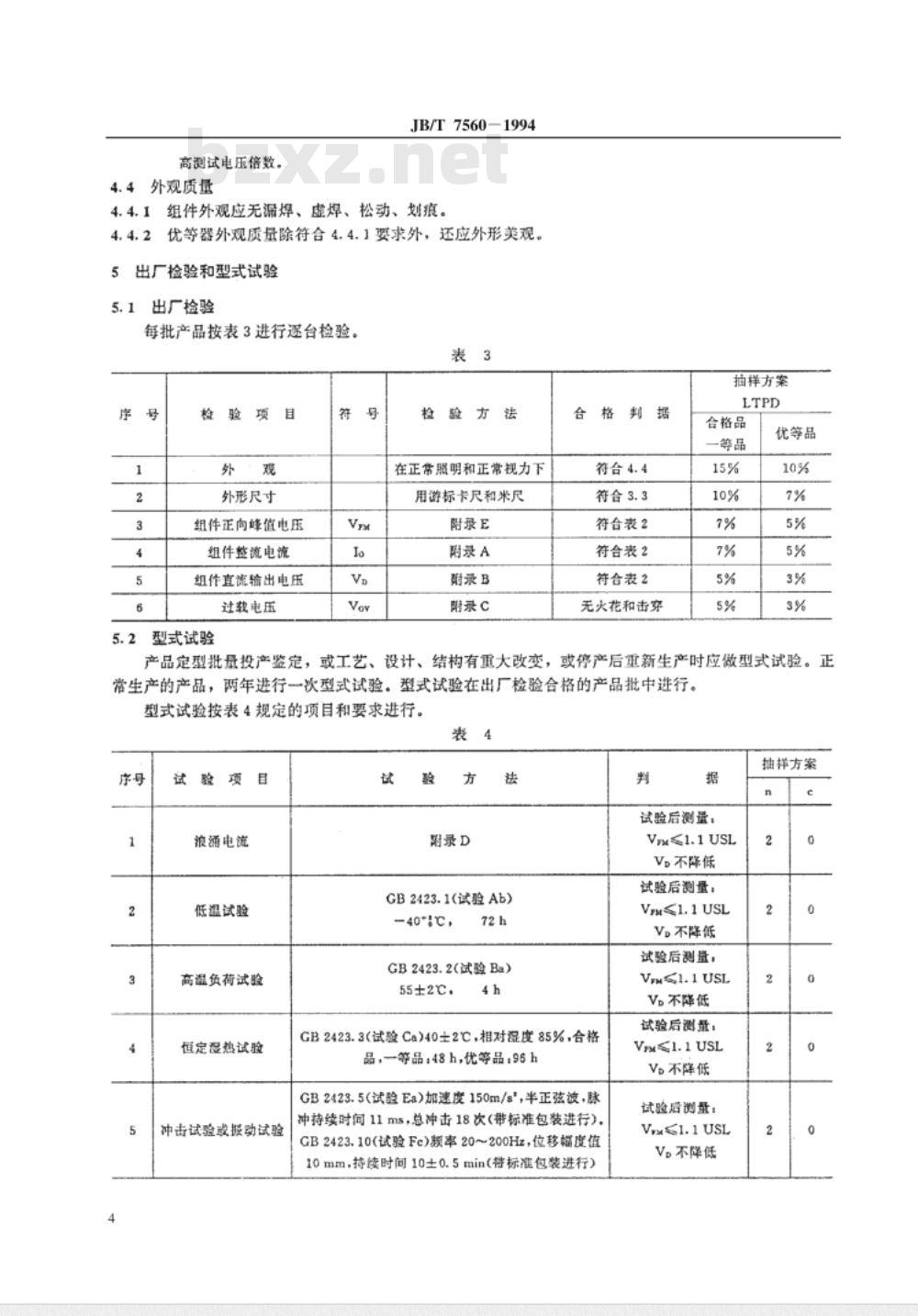

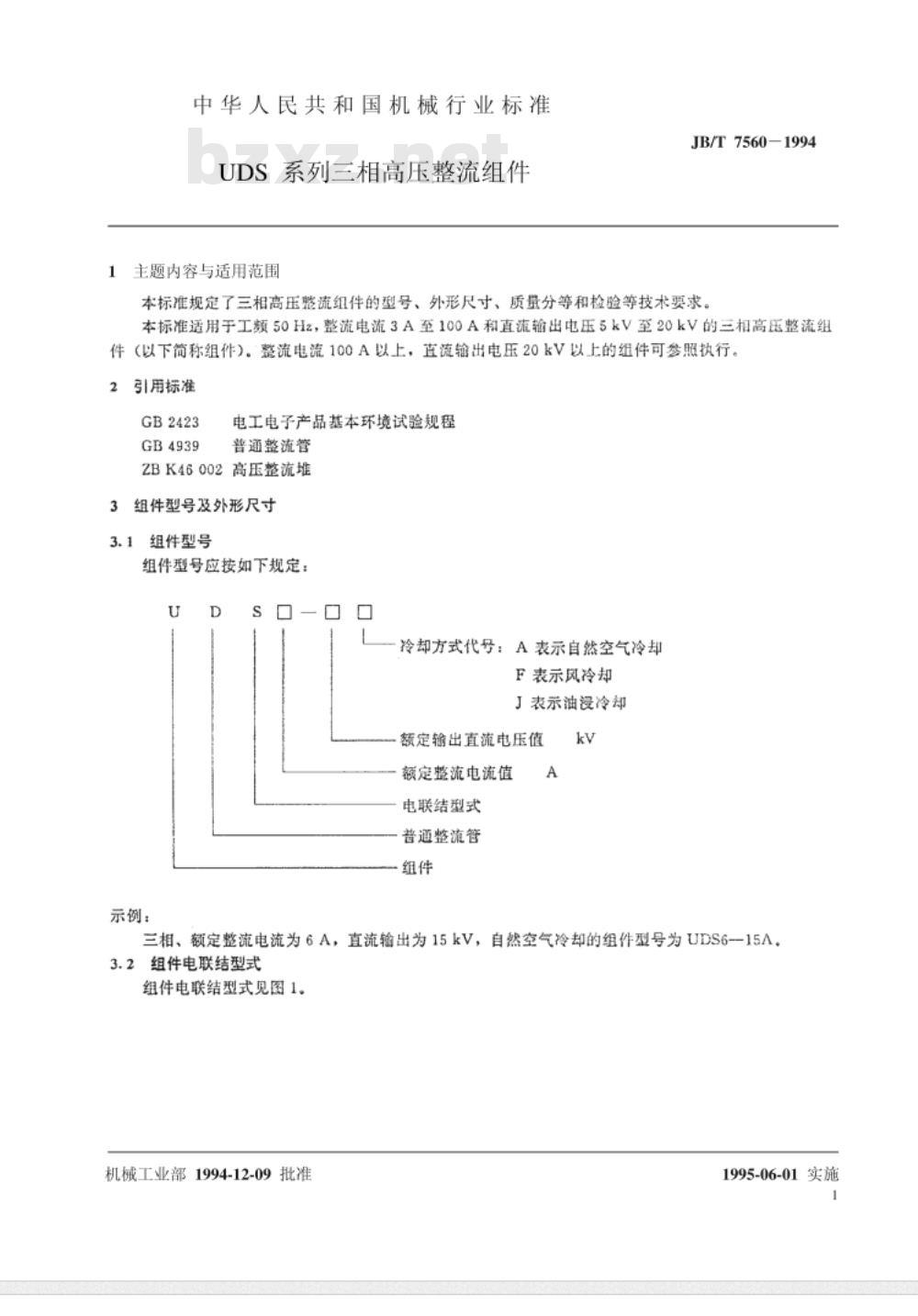

中华人民共和国机械行业标准 JB/T 7560-1994 UDS系列三相高压整流组件 发布于1994-12-09，实施日期为1995-06-01 1. 主题内容与适用范围 本标准规定了三相高压整流组件的型号、外形尺寸、质量分等和检验等技术要求。本标准适用于工频50Hz，整流电流3A至100A，直流输出电压5kV至20kV的三相高压整流组件（以下简称组件）。整流电流100A以上，直流输出电压20kV以上的组件可参照执行。 2. 引用标准 GB2423，GB4939，电工电子产品基本环境试验规程，普通整流管，ZBK46002高压整流堆 3. 组件型号及外形尺寸 3.1 组件型号 组件型号应按如下规定： - U 表示组件系列 - D 表示冷却方式代号：A表示自然空气冷却，F表示风冷，J表示油浸冷却 - 额定输出直流电压值 - 额定整流电流值 - 电联结型式 例如：三相、额定整流电流为6A，直流输出为15kV，自然空气冷却的组件型号为UDS6--15A。 3.2 组件电联结型式 见图1。 3.3 组件外形尺寸 组件外形尺寸应符合图2及表1的规定。 4. 技术要求 4.1 环境条件： - 环境温度：-40℃至55℃ - 相对湿度：环境温度25℃时，≤85% - 海拔高度：≤2000m - 无腐蚀性气体和导电尘埃。 4.2 组件的元器件： 组件的各整流管应符合GB4939的规定。各均压电阻、电容、压敏电阻应符合有关国家标准或行业标准的规定，装配前应进行老化筛选试验。 4.3 组件的质量分等 组件产品质量分为优等品、一等品、合格品三个等级。质量应符合表2和4.1的规定，优等品和一等品还应符合JB/DQ2300《电力半导体器件质量分等通则》的有关规定。 5. 组件质量分等级 表2 组件型号与质量分等级 型号 | 优等品 | 一等品 | 合格品 ----------|--------|--------|-------- UDS3 | 5kV, 3A | 5kV, 3A | 5kV, 3A UDS5 | 6kV, 5A | 6kV, 5A | 6kV, 5A UDS6 | 10kV, 6A | 10kV, 6A | 10kV, 6A UDS10 | 15kV, 10A | 15kV, 10A | 15kV, 10A UDS20 | 15kV, 20A | 15kV, 20A | 15kV, 20A UDS50 | 15kV, 50A | 15kV, 50A | 15kV, 50A UDS80 | 20kV, 80A | 20kV, 80A | 20kV, 80A UDS100 | 20kV, 100A | 20kV, 100A | 20kV, 100A 6. 其他技术要求 6.1 浪涌电流：依产品型号不同，浪涌电流范围为3A至1600A 6.2 正向峰值电压：≤30V 6.3 过载电压：根据型号，过载电压为2.5V至4.2V 6.4 显热试验时间：96小时
