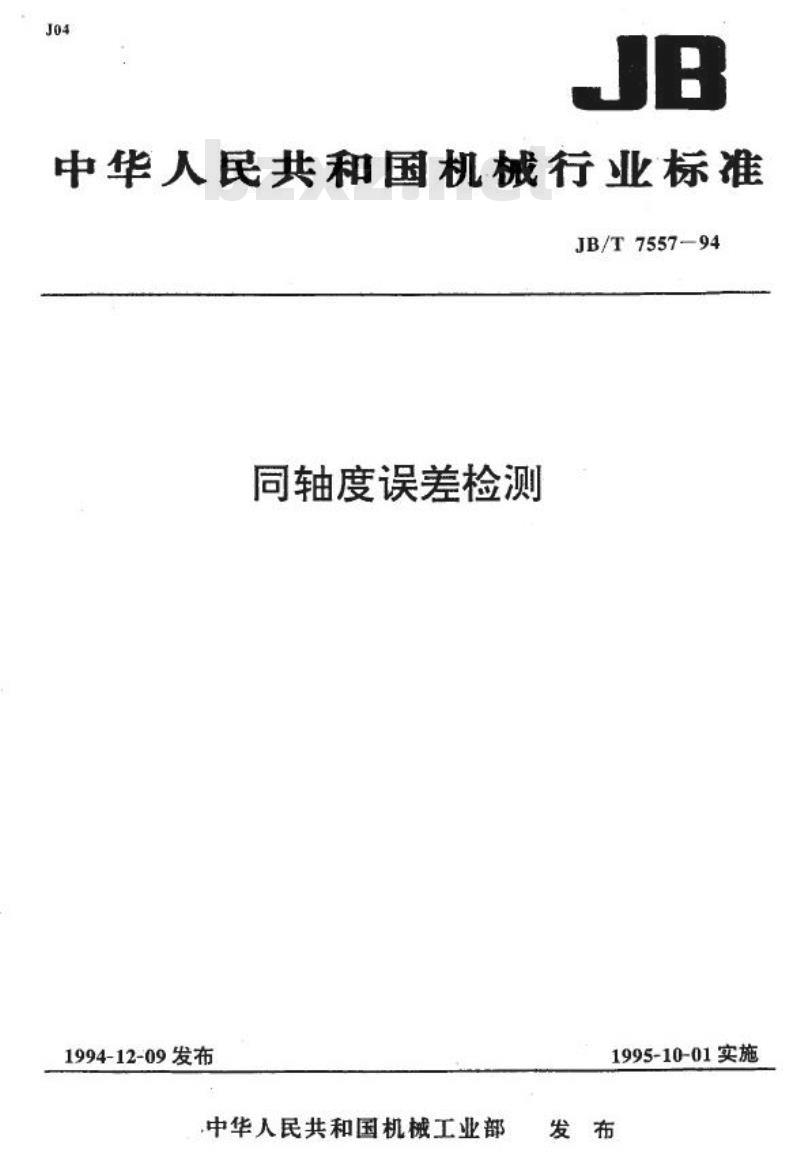

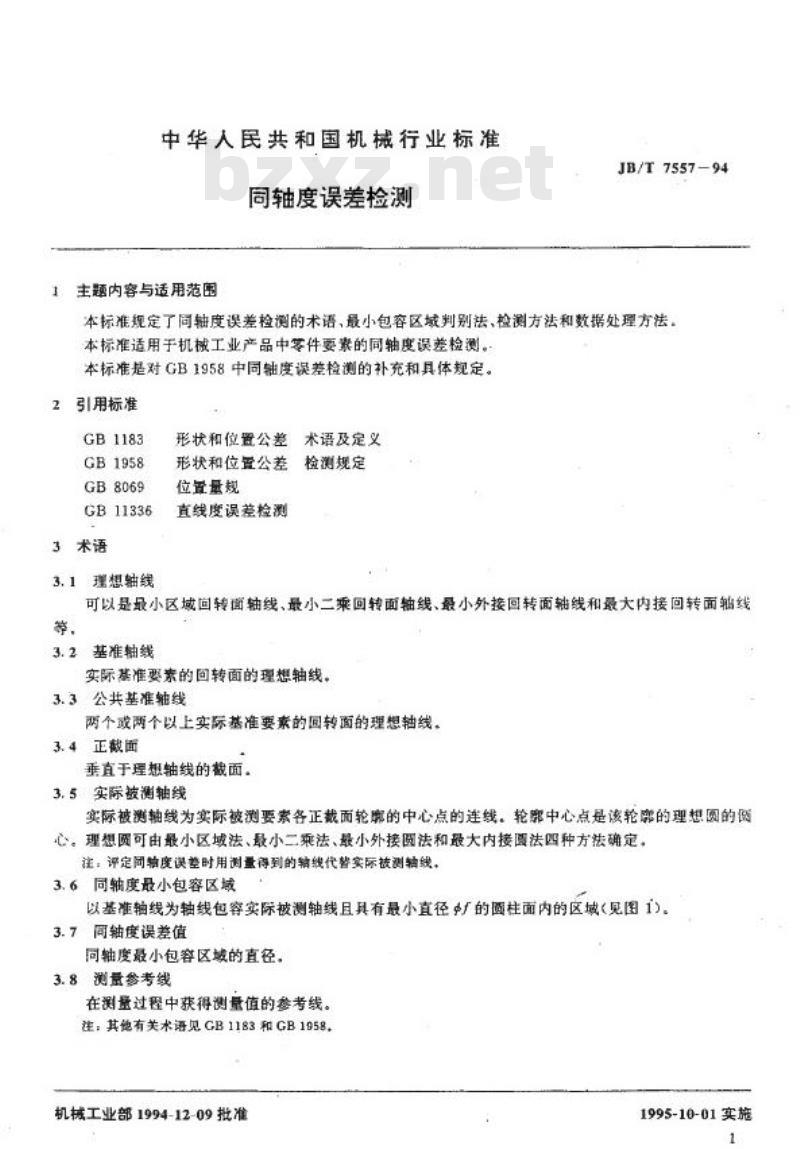

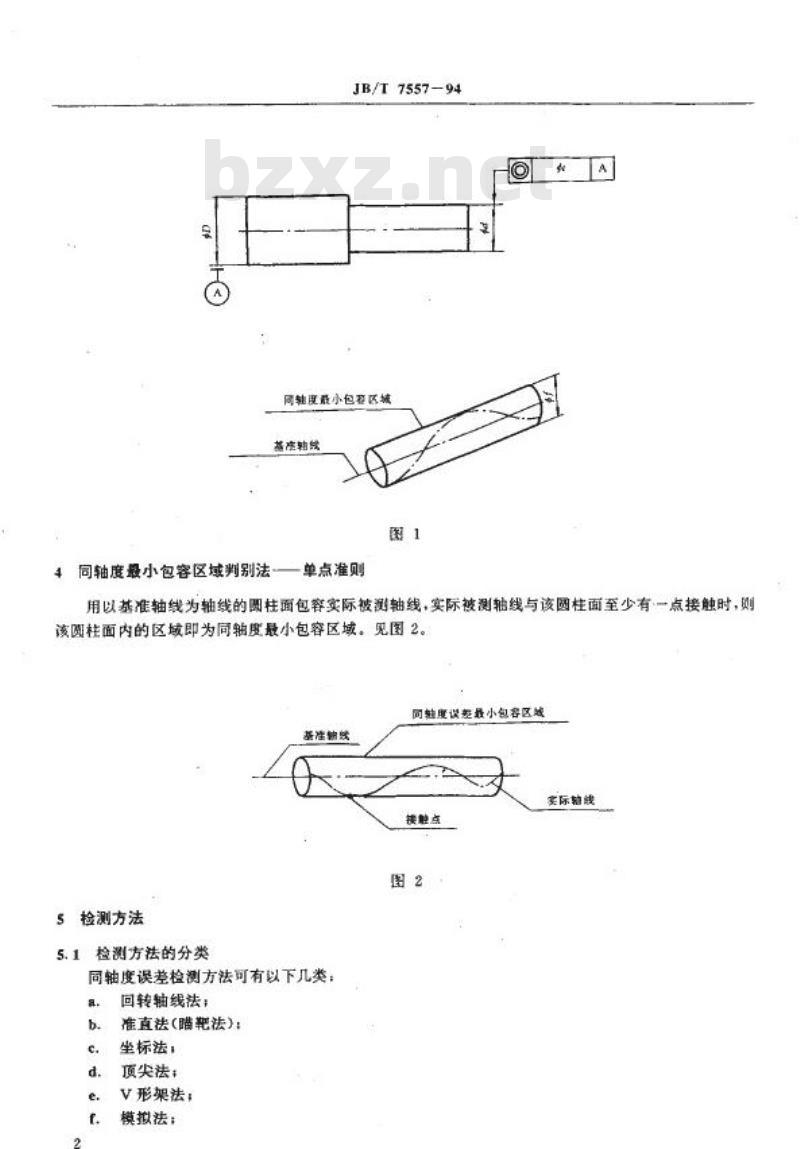

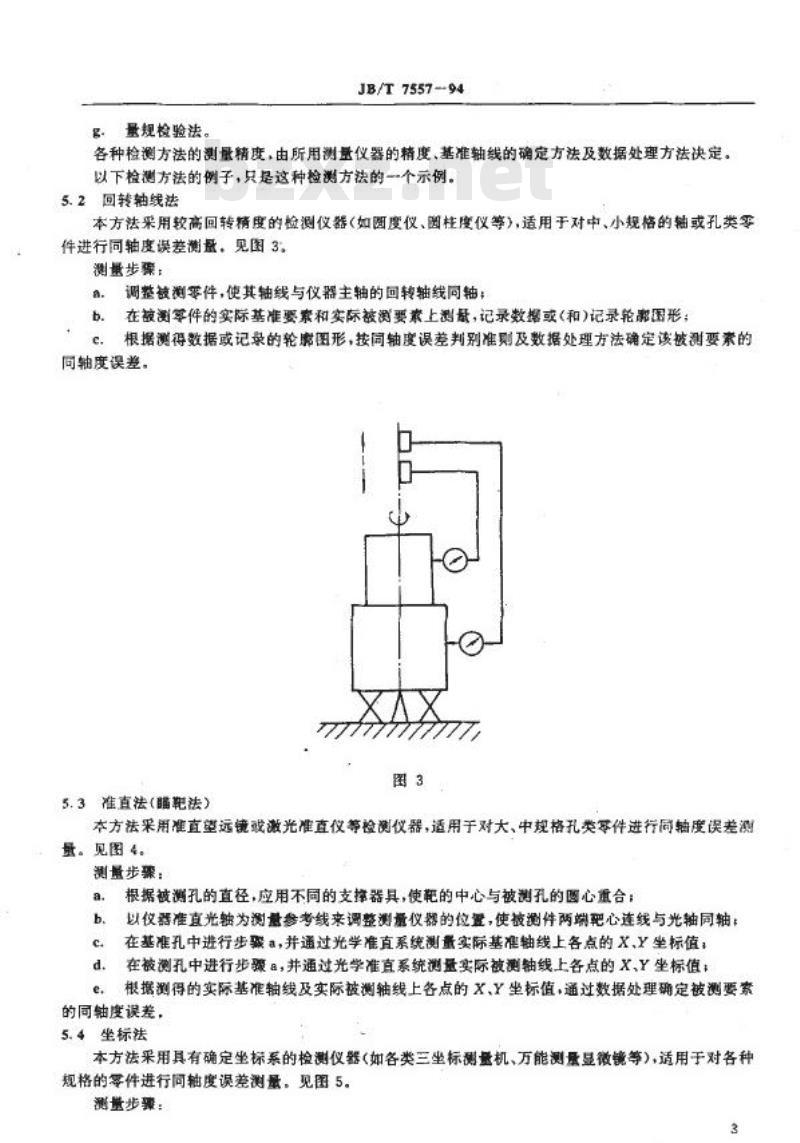

中华人民共和国机械行业标准 JB/T7557—94 同轴度误差检测 发布于1994-12-09，实施日期为1995-10-01 1. 主题内容与适用范围 本标准规定了同轴度误差检测的术语，最小包容区域判别法，检测方法和数据处理方法。本标准适用于机械工业产品中零件要素的同轴度误差检测。本标准是对GB1958中同轴度误差检测的补充和具体规定。 2. 引用标准 GB1183, GB1958, GB8069, GB11336 3. 术语 3.1 理想轴线：形状和位置公差，可为最小区域回转面轴线、最小二乘回转面轴线等。 3.2 基准轴线：实际基准要素的回转面的理想轴线。 3.3 公共基准轴线：两个或两个以上实际基准要素的回转面的理想轴线。 3.4 正截面：垂直于理想轴线的截面。 3.5 实际被测轴线：由实际被测要素的正截面轮廓的中心点的连线组成。 3.6 同轴度最小包容区域：以基准轴线为轴线，包容实际被测轴线并具有最小直径的圆柱面区域。 3.7 同轴度误差值：同轴度最小包容区域的直径。 3.8 测量参考线：测量过程中获得测量值的参考线。 4. 同轴度最小包容区域判别法 同轴度最小包容区域是以基准轴线为轴线的圆柱面，包容实际被测轴线，且该圆柱面内的区域与实际轴线至少有一个接触点。见图1。 5. 检测方法 5.1 检测方法的分类： - 回转轴线法 - 准直法（瞄靶法） - 坐标法 - 顶尖法 - V形架法 - 模拟法 - 量规检验法 这些方法的精度由所用测量仪器的精度、基准轴线的确定方法和数据处理方法决定。 5.2 回转轴线法：适用于对中、小规格的轴或孔类零件进行同轴度误差测量，使用高精度的检测仪器（如圆度仪、柱度仪等）。 5.3 准直法（瞄靶法）：适用于大、中规格孔类零件的同轴度误差测量，采用准直望远镜或激光准直仪等仪器。 5.4 坐标法：适用于各种规格零件，采用具有确定坐标系的检测仪器（如三坐标测量机、万能测量显微镜等）。 5.5 顶尖法：适用于轴类零件及盘套类零件（加配带中）。
