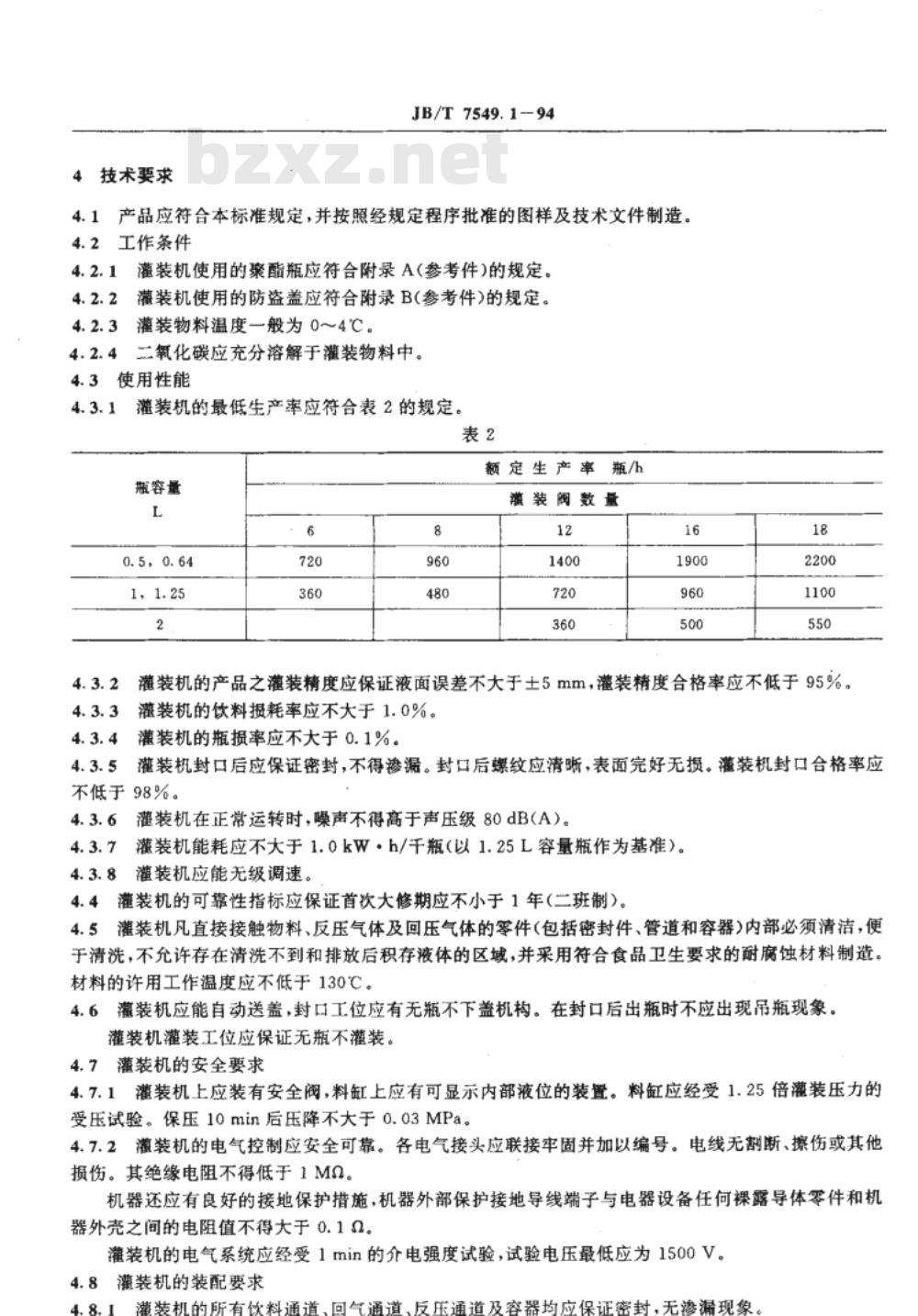

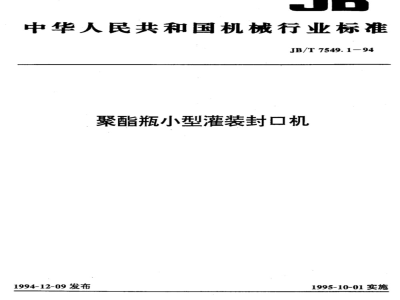

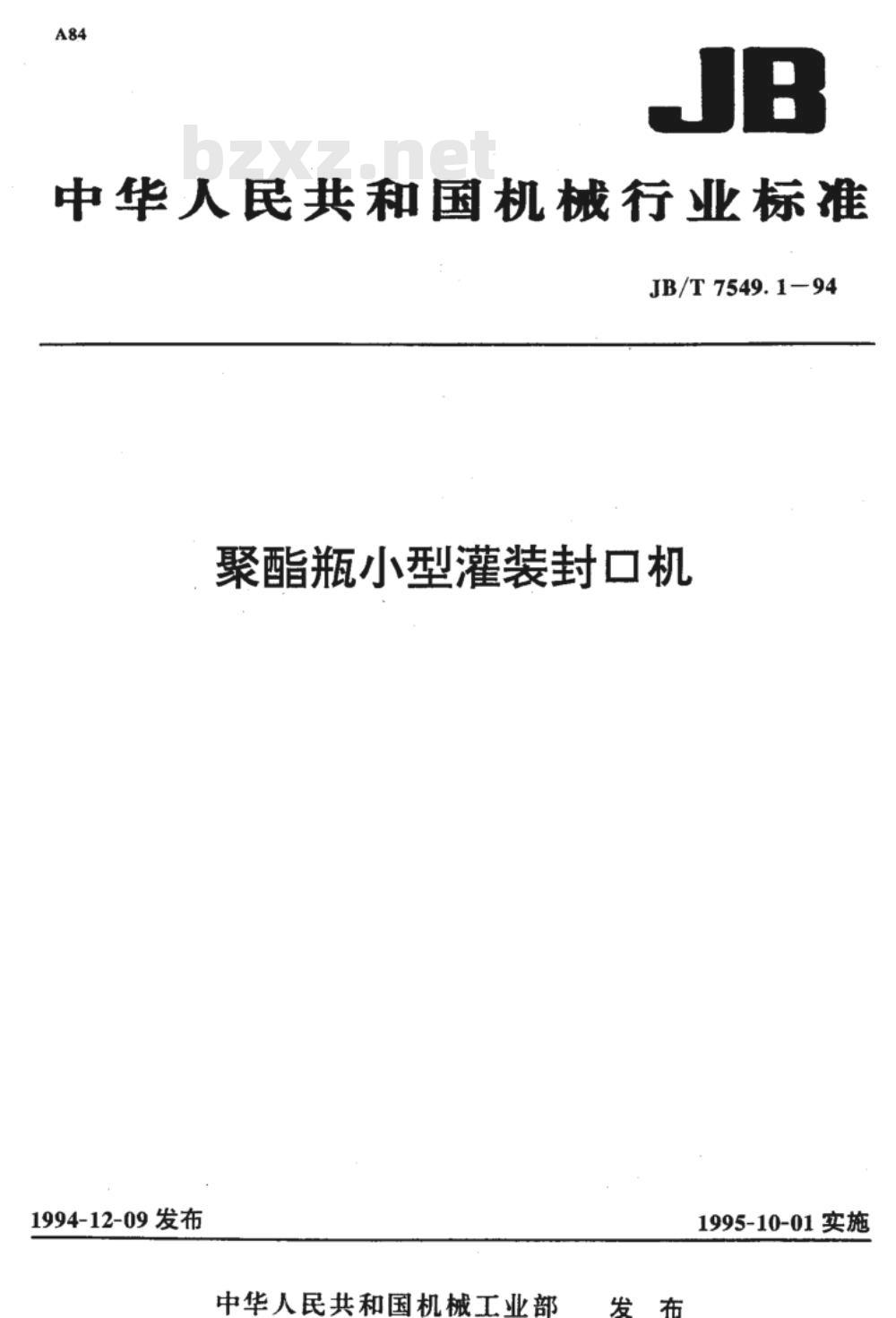

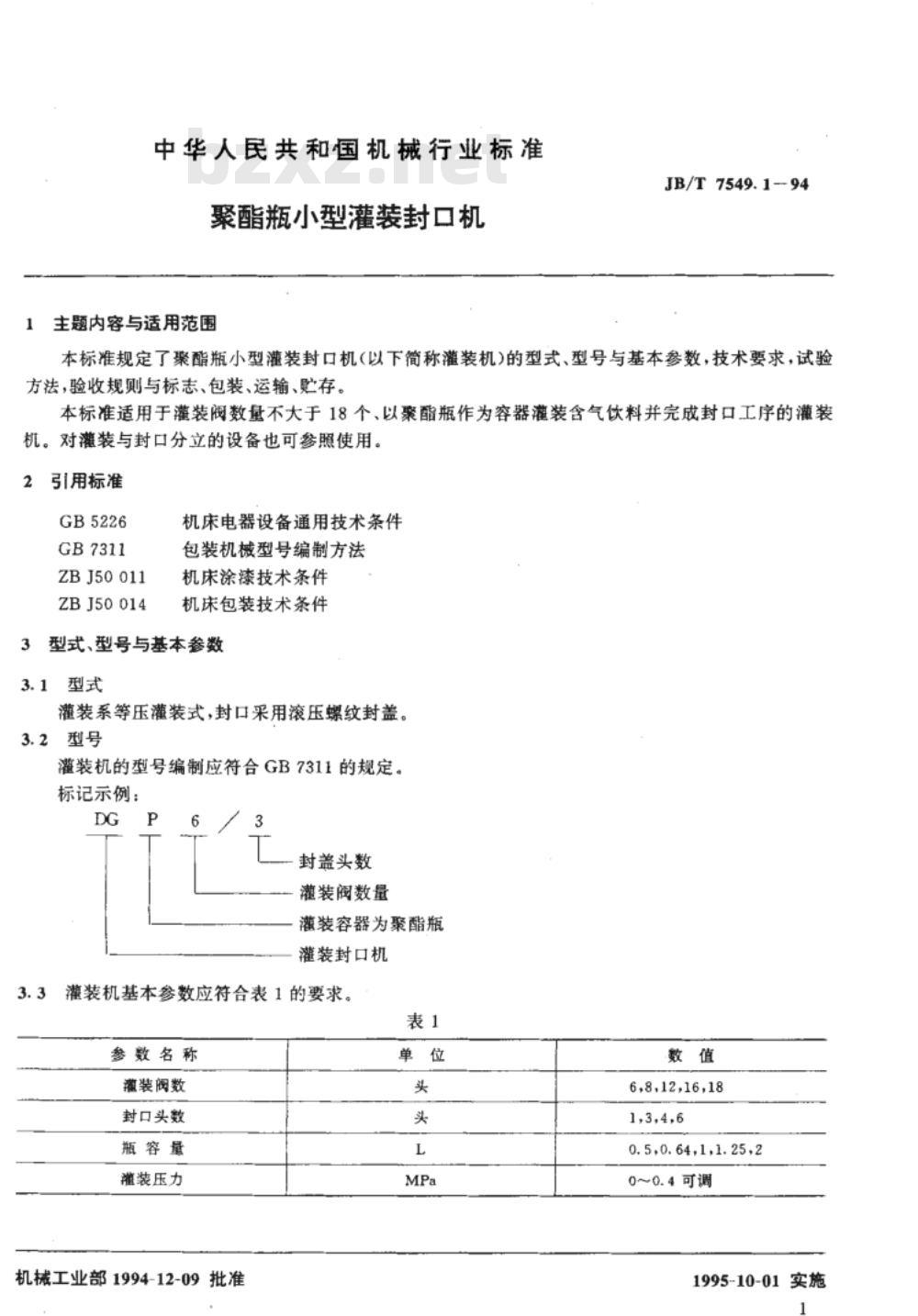

中华人民共和国机械行业标准 JB/T7549.1-94 聚酯瓶小型灌装封口机 1994年12月9日发布 中华人民共和国机械工业部发布 1995年10月1日实施 1 范围 本标准规定了聚酯瓶小型灌装封口机（以下简称灌装机）的型式、型号与基本参数，技术要求，试验方法，验收规则与标志、包装、运输、贮存。本标准适用于灌装阀数量不大于18个、以聚酯瓶作为容器灌装含气饮料并完成封口工序的灌装机。对灌装与封口分立的设备也可参照使用。 2 规范性引用文件 本标准引用了以下文件： GB5226 机床电器设备通用技术条件 GB7311 包装机械型号编制方法 ZBJ50011 机床涂漆技术条件 ZBJ50014 机床包装技术条件 3 型式、型号与基本参数 3.1 型式 灌装机为等压灌装式，封口采用滚压螺纹封盖。 3.2 型号 灌装机的型号编制应符合GB7311的规定。 3.3 基本参数 灌装机的基本参数应符合表1的要求。 表1 灌装机基本参数 | 参数名称 | 灌装阀数 | 封口头数 | 瓶容量 | 灌装压力 | | ------------ | -------- | -------- | ------ | -------- | | 6, 8, 12, 16, 18 | 1, 3, 4, 6 | 0.5, 0.64, 1, 1.25, 2 | 0～0.4可调 | 4 技术要求 4.1 产品应符合本标准规定，并按照经规定程序批准的图样及技术文件制造。 4.2 工作条件 4.2.1 灌装机使用的聚酯瓶应符合附录A的规定。 4.2.2 灌装机使用的防盗盖应符合附录B的规定。 4.2.3 灌装物料温度一般为0~4℃。 4.2.4 二氧化碳应充分溶解于灌装物料中。 4.3 使用性能 4.3.1 灌装机的最低生产率应符合表2的规定。 表2 灌装机生产率 | 瓶容量 | 0.5L | 0.64L | 1L | 1.25L | 2L | | ------- | ---- | ----- | --- | ----- | --- | | 6阀数 | 720 | 960 | 1400 | 1900 | 2200 | | 8阀数 | 360 | 480 | 720 | 960 | 1100 | | 12阀数 | 80 | 160 | 360 | 500 | 550 | 4.3.2 灌装机的饮料摄耗率应不大于1.0%。 4.3.3 灌装机的瓶损率应不大于0.1%。 4.3.4 灌装机封口后应保证密封，不得渗漏。封口后螺纹应清晰，表面完好无损。 4.3.5 灌装机在正常运转时，噪声不得高于声压级80dB(A)。灌装机能耗应不大于1.0kW·h/干瓶（以1.25L容量瓶作为基准）。 4.4 灌装机的可靠性指标应保证首次大修期应不小于1年（二班制）。 4.5 灌装机凡直接接触物料、反压气体及回压气体的零件（包括密封件、管道和容器）内部必须清洁，便于清洗，不允许存在清洗不到和排放后积存液体的区域，并采用符合食品卫生要求的耐腐蚀材料制造。材料的许用工作温度应不低于130℃。 4.6 灌装机应能自动送盖，封口工位应有无瓶不下盖机构。在封口后出瓶时不应出现吊瓶现象。灌装机灌装工位应保证无瓶不灌装。 4.7 灌装机的安全要求 4.7.1 灌装机上应装有安全阀，料缸上应有可显示内部液位的装置。料缸应经受1.25倍灌装压力的受压试验。保压10min后压降不大于0.03MPa。 4.7.2 灌装机的电气控制应安全可靠。各电气接头应连接牢固并加以编号。电线无割断、擦伤或其他损伤，绝缘电阻不得低于1MΩ。 5 试验方法 5.1 生产率试验 灌装机的生产率测试应在保证灌装压力及其他灌装试验项目的条件下进行。
