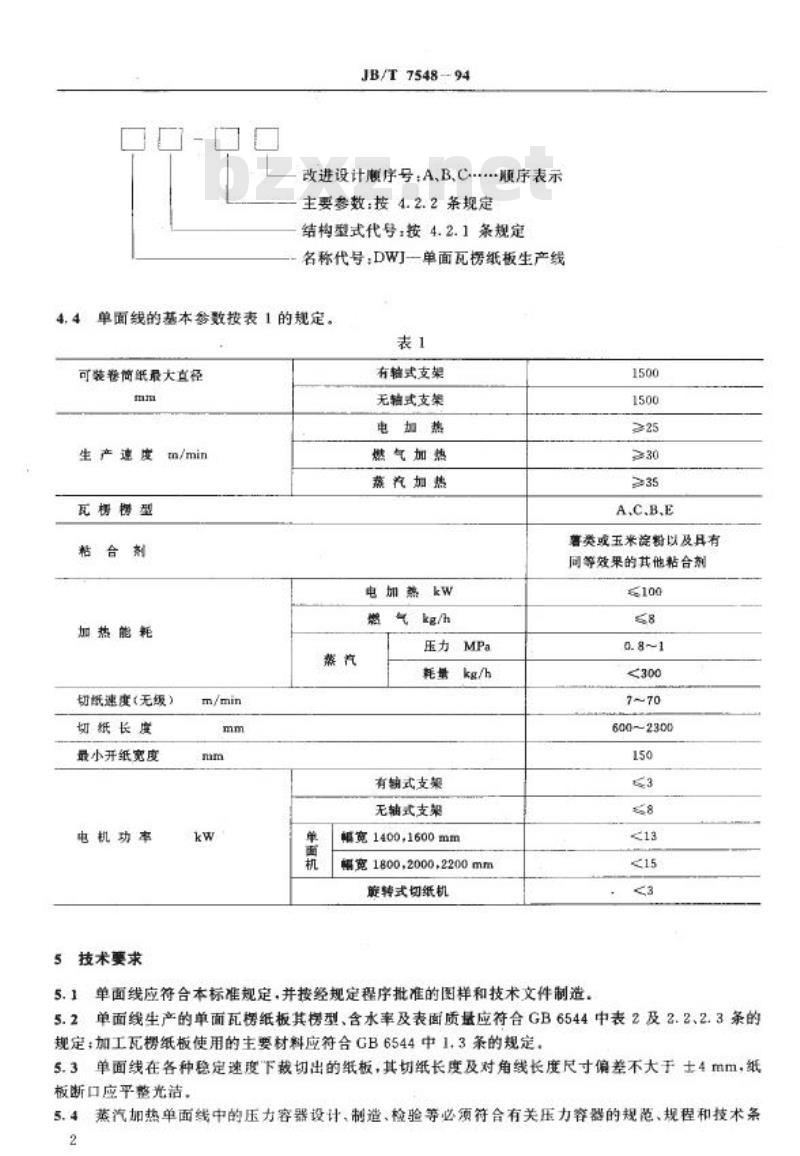

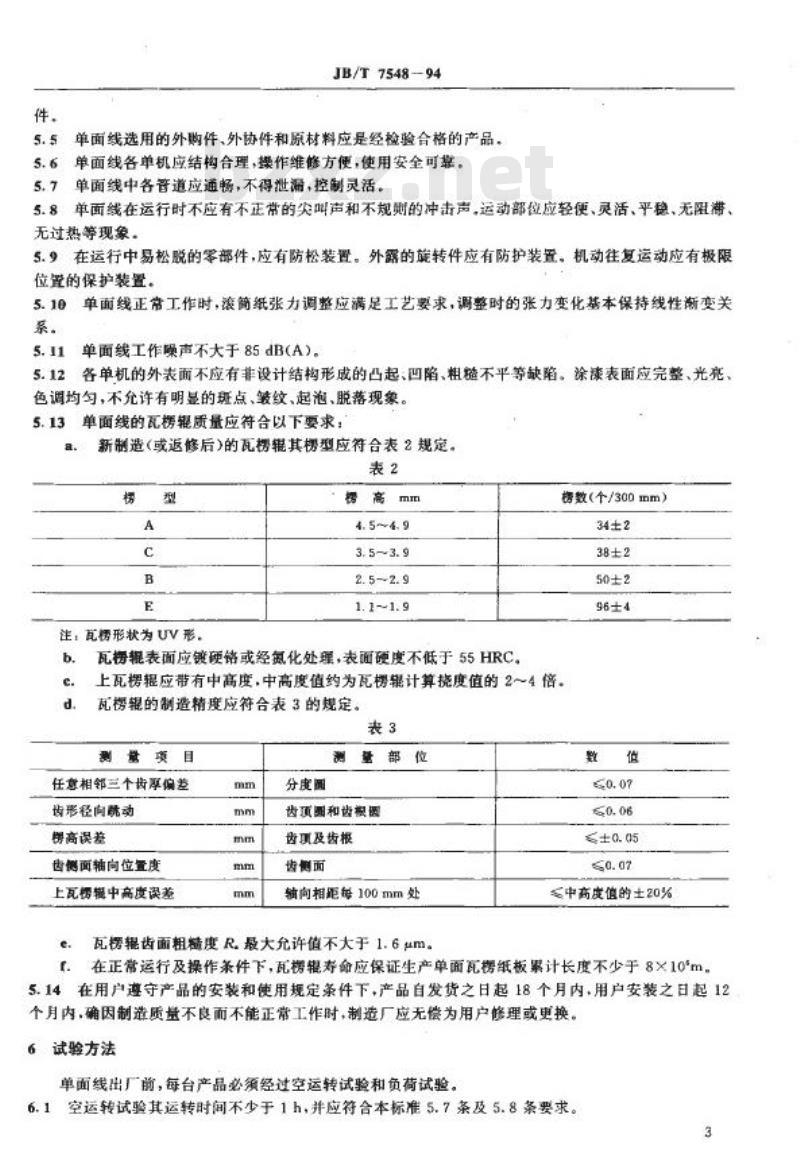

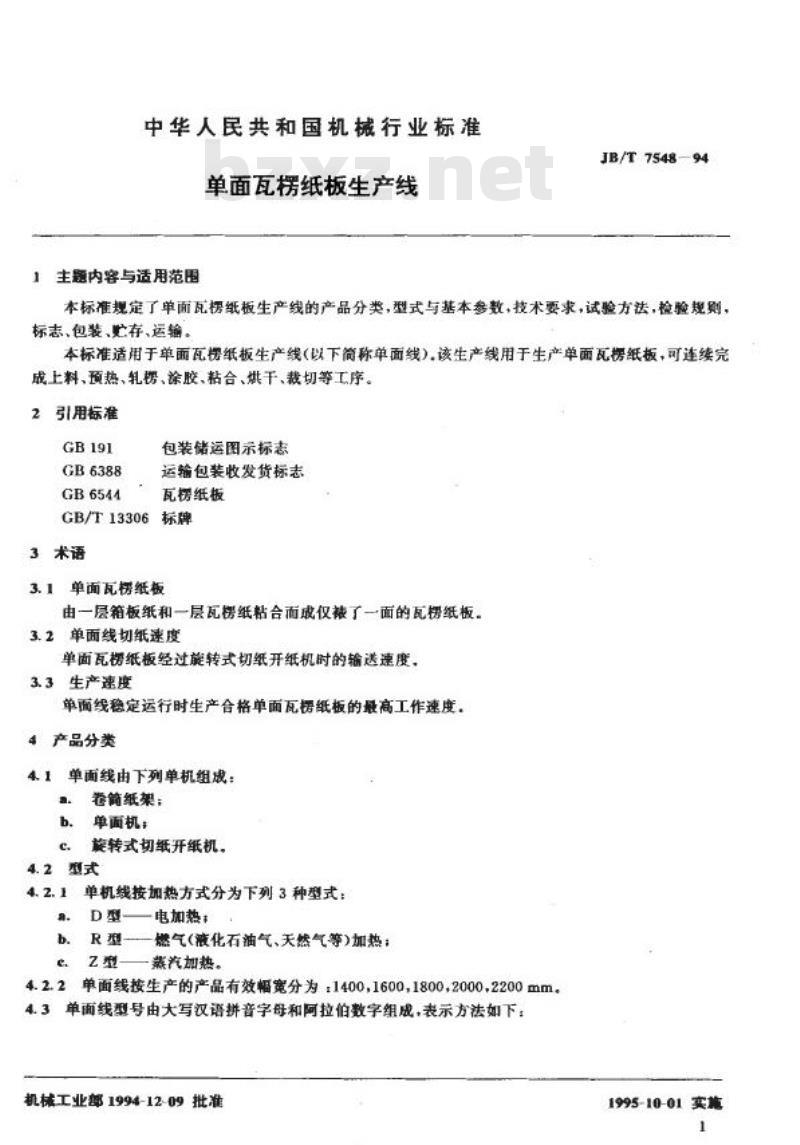

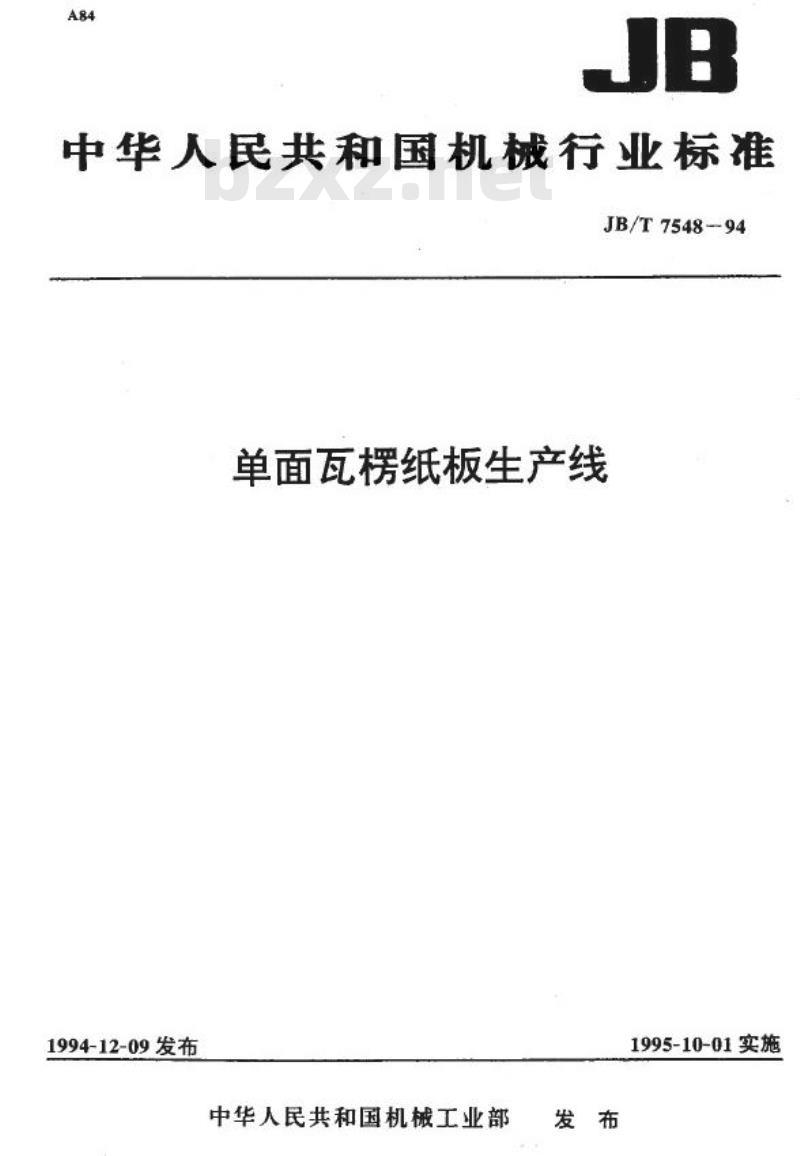

中华人民共和国机械行业标准 JB/T7548-94 单面瓦楞纸板生产线 1994-12-09发布 1995-10-01实施 1 范围 本标准规定了单面瓦楞纸板生产线的产品分类、型式与基本参数、技术要求、试验方法、检验规则、标志、包装、贮存、运输等要求。本标准适用于单面瓦楞纸板生产线（以下简称单面线），该生产线用于生产单面瓦楞纸板，可连续完成上料、预热、轧楞、涂胶、粘合、烘干、裁切等工序。 2 规范性引用文件 本标准引用了以下文件： GB191 包装储运图示标志 GB6388 运输包装收发货标志 GB6544 瓦楞纸板 GB/T13306 标牌 3 术语 3.1 单面瓦楞纸板：由一层箱板纸和一层瓦纸粘合而成，仅裱了一面的瓦楞纸板。 3.2 单面线切纸速度：单面瓦楞纸板经过旋转式切纸机时的输送速度。 3.3 生产速度：单面线稳定运行时生产合格单面瓦楞纸板的最高工作速度。 4 产品分类 4.1 单面线由以下单机组成： a. 卷简纸架； b. 单面机； c. 旋转式切纸机。 4.2 型式 4.2.1 单面线按加热方式分为： a. 电加热； b. 燃气（液化石油气、天然气等）加热； c. 蒸汽加热。 4.2.2 单面线按生产的产晶有效幅宽分为：1400mm、1600mm、1800mm、2000mm、2200mm。 4.3 单面线型号由大写汉语拼音字母和阿拉伯数字组成，表示方法如下： JB/T 7548-94 改进设计顺序号：A、B、C...表示主要参数；按4.2.2条规定；结构型式代号：按4.2.1条规定；名称代号：DWJ—单面瓦楞纸板生产线。 4.4 单面线的基本参数按表1规定。 表1 可装卷简纸最大直径、生产速度、瓦楞形型、粘合剂、加热能耗、切低速度（无级）、切纸长度、最小开纸宽度、电机功率等。 5 技术要求 5.1 单面线应符合本标准规定，并按经规定程序批准的图样和技术文件制造。 5.2 单面线生产的单面瓦楞纸板的瓦楞形、含水率及表面质量应符合GB6544中表2及2.2、2.3条的规定；加工瓦楞纸板使用的主要材料应符合GB6544中1.3条的规定。 5.3 单面线在各种稳定速度下裁切出的纸板，其切纸长度及对角线长度尺寸偏差不大于±4mm，纸板断口应平整光洁。 5.4 蒸汽加热单面线中的压力容器设计、制造、检验等必须符合有关压力容器的规范、规程和技术条件。 5.5 单面线选用的外购件、外协件和原材料应是经检验合格的产品，单面线各单机应结构合理，操作维修方便，使用安全可靠。 5.6 单面线中各管道应通畅，不得泄漏，控制灵活。 5.7 单面线在运行时不应有不正常的尖叫声和不规则的冲击声，运动部位应轻便、灵活、平稳、无阻滞、无过热等现象。 5.8 在运行中易松脱的零部件，应有防松装置，外露的旋转件应有防护装置，机动往复运动应有极限位置的保护装置。 5.9 单面线正常工作时，滚简纸张力调整应满足工艺要求，调整时的张力变化基本保持线性渐变关系。 5.10 单面线工作噪声不大于85dB(A)。 5.11 各单机的外表面不应有非设计结构形成的凸起、凹陷、粗糙不平等缺陷，涂漆表面应完整、光亮，色调均匀，不允许有明显的斑点、装纹、起泡、脱落现象。 5.12 单面线的瓦楞质量应符合以下要求：新制造（或返修后）的瓦楞其楞型应符合表2规定。 表2 瓦楞形状： A型：高4.5~4.9mm B型：高3.5~3.9mm C型：高2.5~2.9mm E型：高1.1~1.9mm 注：瓦楞形状为UV形，瓦楞表面应镀硬铬或经氮化处理，表面硬度不低于55HRC。
