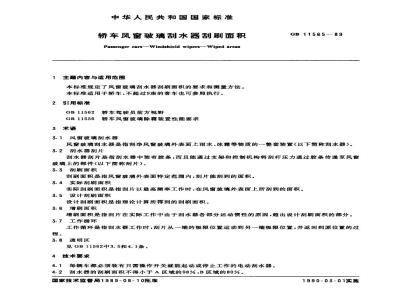

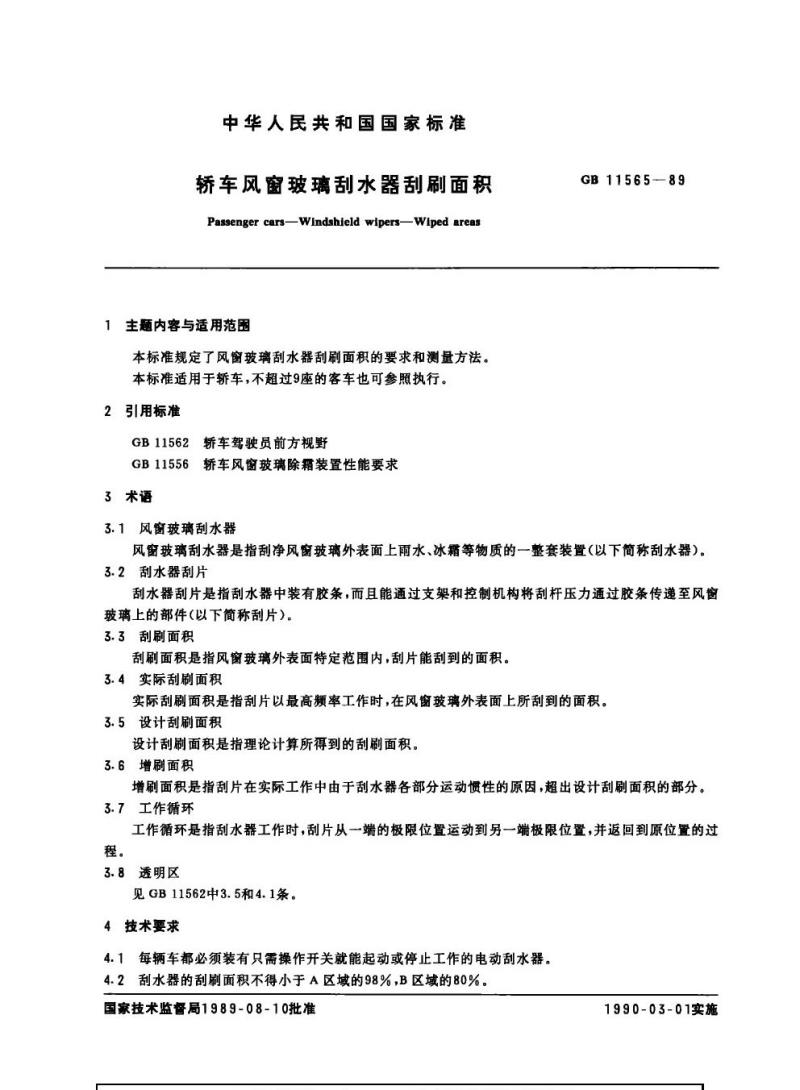

中华人民共和国国家标准
轿车风窗玻璃刮水器刮刷面积
Passenger cars—Windshield wipers—Wiped areas
1 主题内容与适用范围
本标准规定了风窗玻璃刮水器刮刷面积的要求和测量方法。本标准适用于轿车，不超过9座的客车也可参照执行。
2 引用标准
GB 11562 轿车驾驶员前方视野
GB 11556 轿车风窗玻璃除霜装置性能要求
3 术语
3.1 风窗玻璃刮水器
风窗玻璃刮水器是指刮净风窗玻璃外表面上雨水、冰霜等物质的一整套装置（以下简称刮水器）。
3.2 刮水器刮片
刮水器刮片是指装有胶条，并能通过支架和控制机构将刮杆压力传递至风窗玻璃的部件（以下简称刮片）。
3.3 刮刷面积
刮刷面积是指风窗玻璃外表面特定范围内，刮片能刮到的面积。
3.4 实际刮刷面积
实际刮刷面积是指刮片以最高频率工作时，在风窗玻璃外表面所刮到的面积。
3.5 设计刮刷面积
设计刮刷面积是指理论计算所得到的刮刷面积。
3.6 增刷面积
增刷面积是指刮片在实际工作中由于刮水器各部分运动惯性，超出设计刮刷面积的部分。
3.7 工作循环
工作循环是指刮片从一端极限位置运动到另一端极限位置，并返回原位置的过程。
3.8 透明区
见 GB 11562 中 3.5 和 4.1 条。
4 技术要求
4.1 每辆车必须装有可通过操作开关启动或停止的电动刮水器。
4.2 刮水器的刮刷面积不得小于 A 区域的 98%，B 区域的 80%。A、B 区域按 GB 11556 第 5 章中有关规定确定。

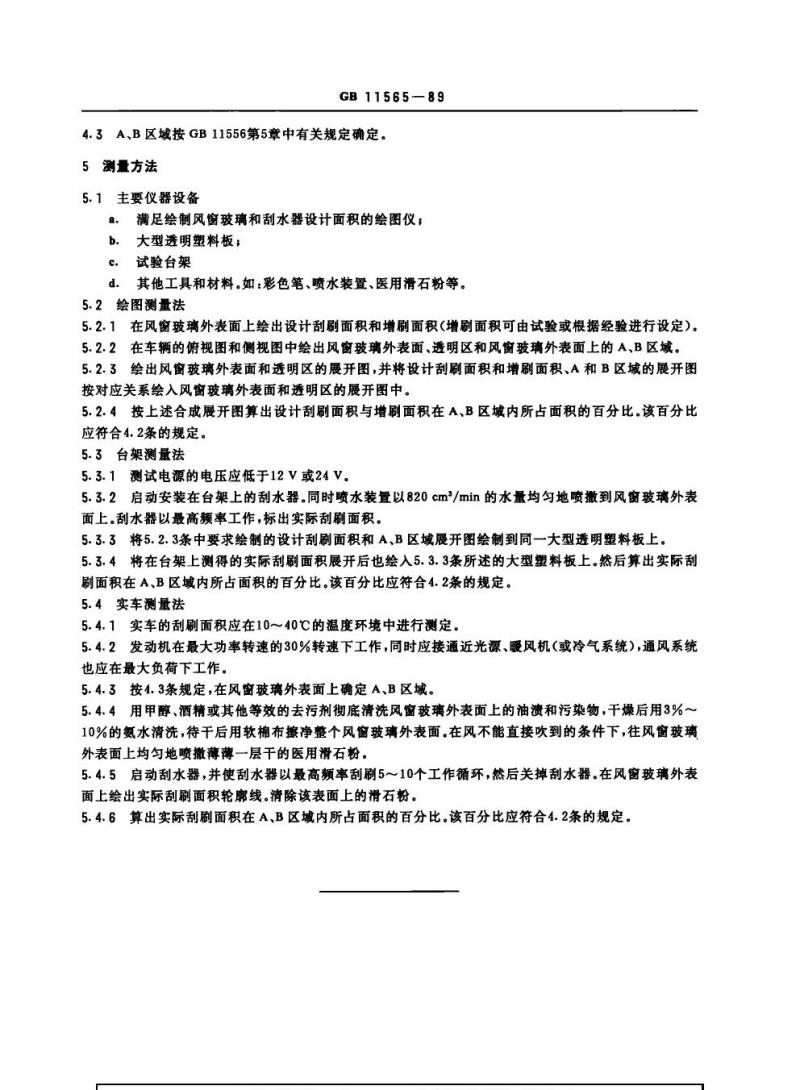

5 测量方法
5.1 主要仪器设备
a. 能绘制风窗玻璃和刮水器设计面积的绘图仪；
b. 大型透明塑料板；
c. 试验台架；
d. 其他工具和材料，如彩色笔、喷水装置、医用滑石粉等。
5.2 绘图测量法
5.2.1 在风窗玻璃外表面绘出设计刮刷面积和增刷面积（增刷面积可由试验或经验设定）。
5.2.2 在车辆俯视图和侧视图中绘出风窗玻璃外表面、透明区和 A、B 区域。
5.2.3 绘出风窗玻璃外表面和透明区展开图，将设计刮刷面积和增刷面积、A、B 区域展开图按对应关系绘入。
5.2.4 按上述合成展开图计算设计刮刷面积与增刷面积在 A、B 区域内所占面积百分比，应符合 4.2 条规定。
5.3 台架测量法
5.3.1 测试电源电压应低于 12V 或 24V。
5.3.2 启动安装在台架上的刮水器，同时喷水装置以 820 cm/min 的水量均匀喷洒到风窗玻璃外表面，刮水器以最高频率工作，标出实际刮刷面积。
5.3.3 将 5.2.3 条绘制的设计刮刷面积和 A、B 区域展开图绘制到同一大型透明塑料板上。bzxz.net
5.3.4 将台架测得的实际刮刷面积展开后也绘入大型透明塑料板上，计算实际刮刷面积在 A、B 区域所占百分比，应符合 4.2 条规定。
5.4 实车测量法
5.4.1 实车测量应在 10～40℃环境下进行。
5.4.2 发动机在最大功率转速的 30% 下工作，同时接通近光灯、暖风机（或冷气系统），通风系统在最大负荷下运行。
5.4.3 按 4.3 条规定在风窗玻璃外表面确定 A、B 区域。
5.4.4 用甲醇、酒精或等效去污剂彻底清洗风窗玻璃外表面，干燥后用 3%～10% 氨水清洗，再用软棉布擦净，均匀喷撒薄层干医用滑石粉。
5.4.5 启动刮水器，以最高频率刮刷 5～10 个工作循环，然后关闭刮水器，在风窗玻璃外表面绘出实际刮刷面积轮廓线，清除滑石粉。
5.4.6 计算实际刮刷面积在 A、B 区域所占百分比，应符合 4.2 条规定。

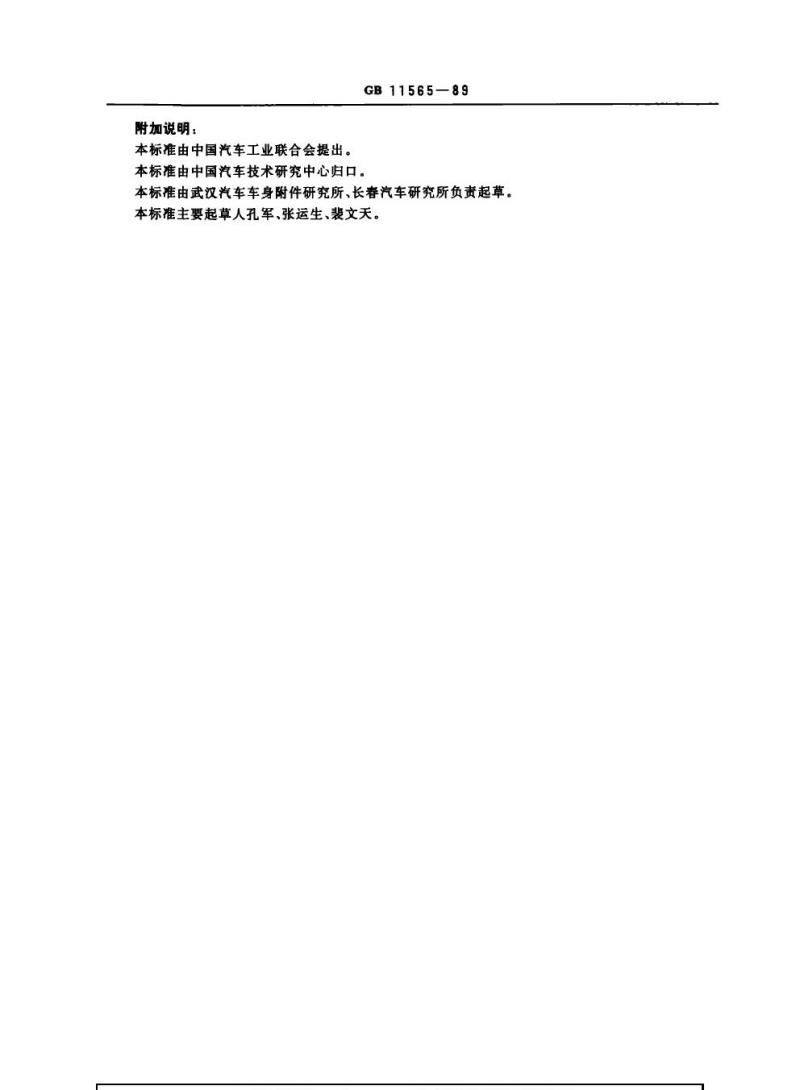

附加说明
本标准由中国汽车工业联合会提出，由中国汽车技术研究中心归口，武汉汽车车身附件研究所和长春汽车研究所负责起草，主要起草人：孔军、张运生、裴文天。
