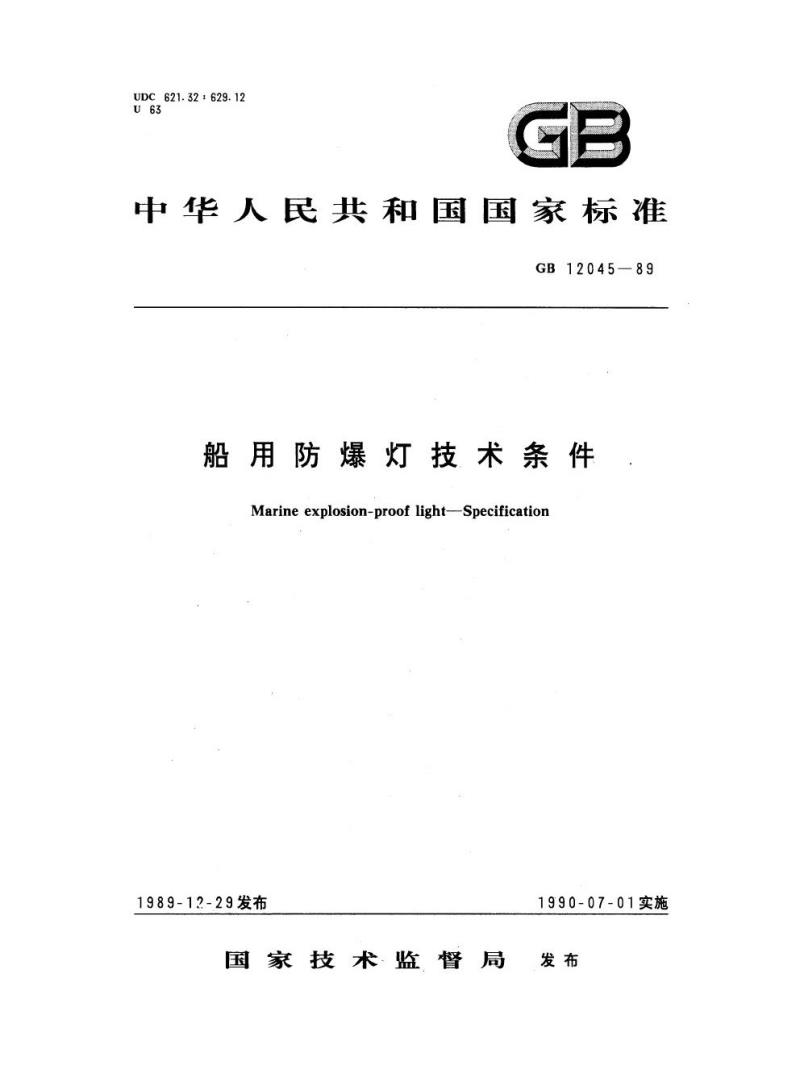

中华人民共和国国家标准
GB12045—89
船用防爆灯技术条件
Marine explosion-proof light — Specification
1989-12-29 发布，国家技术监督局
1990-07-01 实施

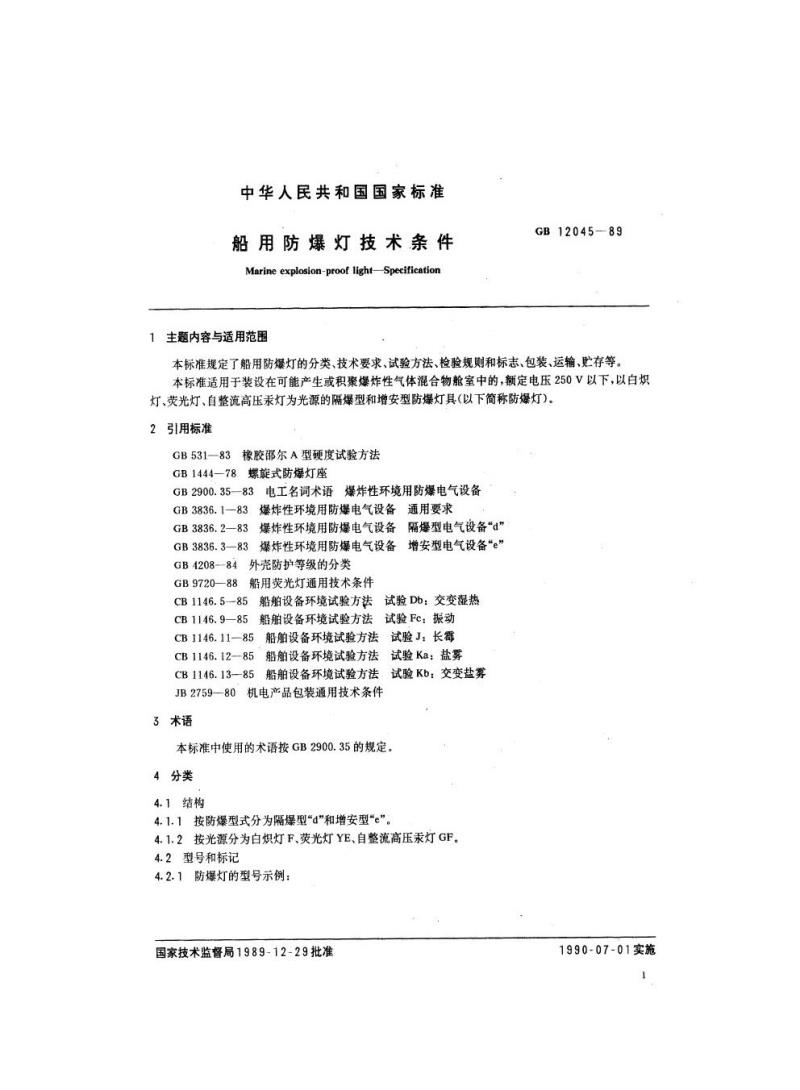

1 主题内容与适用范围
本标准规定了船用防爆灯的分类、技术要求、试验方法、检验规则、标志、包装、运输及贮存要求。本标准适用于装设在可能产生或积聚爆炸性气体混合物的舱室中，额定电压250V以下，以白炽灯、荧光灯、自整流高压汞灯为光源的隔爆型和增安型防爆灯具（以下简称防爆灯）。

2 引用标准
GB531-83 橡胶邵尔A型硬度试验方法
GB1444-78 螺旋式防爆灯座
GB2900.35-83 电工名词术语
GB3836.1-83 爆炸性环境用防爆电气设备通用要求
GB3836.2-83 隔爆型电气设备 "d"
GB3836.3-83 增安型电气设备 "e"
GB4208-84 外壳防护等级的分类
GB9720-88 船用荧光灯通用技术条件
CB1146 系列 船舶设备环境试验方法
JB2759-80 机电产品包装通用技术条件

3 术语
本标准中使用的术语按 GB2900.35 的规定。

4 分类
4.1 结构
4.1.1 按防爆型式分为隔爆型 "d" 和增安型 "e"。
4.1.2 按光源分为白炽灯 F、荧光灯 YE、自整流高压汞灯 GF。
4.2 型号和标记

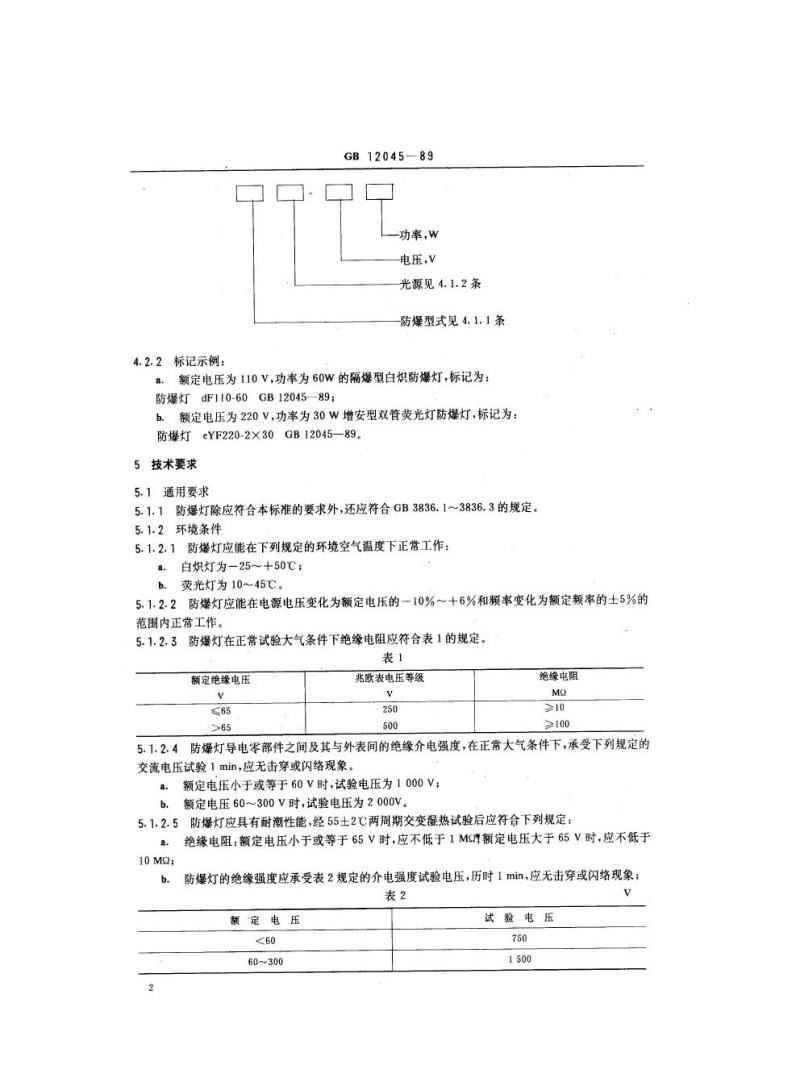

4.2.1 防爆灯型号示例：功率 W，电压 V，光源见 4.1.2，防爆型式见 4.1.1。
4.2.2 标记示例：额定电压110V、功率60W的隔爆型白炽防爆灯标记为：防爆灯 dF110-60GB12045-89；额定电压220V、功率30W的增安型双管荧光灯防爆灯标记为：防爆灯 eYF220-2X30GB12045-89。

5 技术要求
5.1 通用要求
5.1.1 防爆灯除应符合本标准要求外，还应符合 GB3836.1~3836.3 的规定。
5.1.2 环境条件
5.1.2.1 防爆灯应能在下列环境空气温度下正常工作：白炽灯 -25～+50℃；荧光灯 10～45℃。
5.1.2.2 防爆灯应能在电源电压变化额定值 ±10%～±6%，频率变化额定值 ±5% 范围内正常工作。
5.1.2.3 防爆灯在正常大气条件下的绝缘电阻应符合表1规定。wwW.bzxz.Net
表1 绝缘电阻要求
额定绝缘电压 V ≤65：兆欧表电压 250V，绝缘电阻 >10MΩ；>65V：电压 500V，绝缘电阻 ≥100MΩ。
5.1.2.4 导电零部件之间及与外壳的绝缘介电强度，在正常大气条件下承受交流电压 1 分钟，应无击穿或闪络现象。额定电压 ≤60V，试验电压 1000V；60～300V，试验电压 2000V。
5.1.2.5 防爆灯耐潮性能：经 55±2℃ 两周期交变湿热试验后，绝缘电阻：额定电压 ≤65V，不低于 1MΩ；>65V，不低于 10MΩ；绝缘强度承受表2介电强度试验电压 1 分钟，无击穿或闪络；油漆层不得脱落，电镀件不得锈蚀或斑点。
表2 防爆灯介电强度试验电压
额定电压 <60V：试验电压 750V；60~300V：1500V。

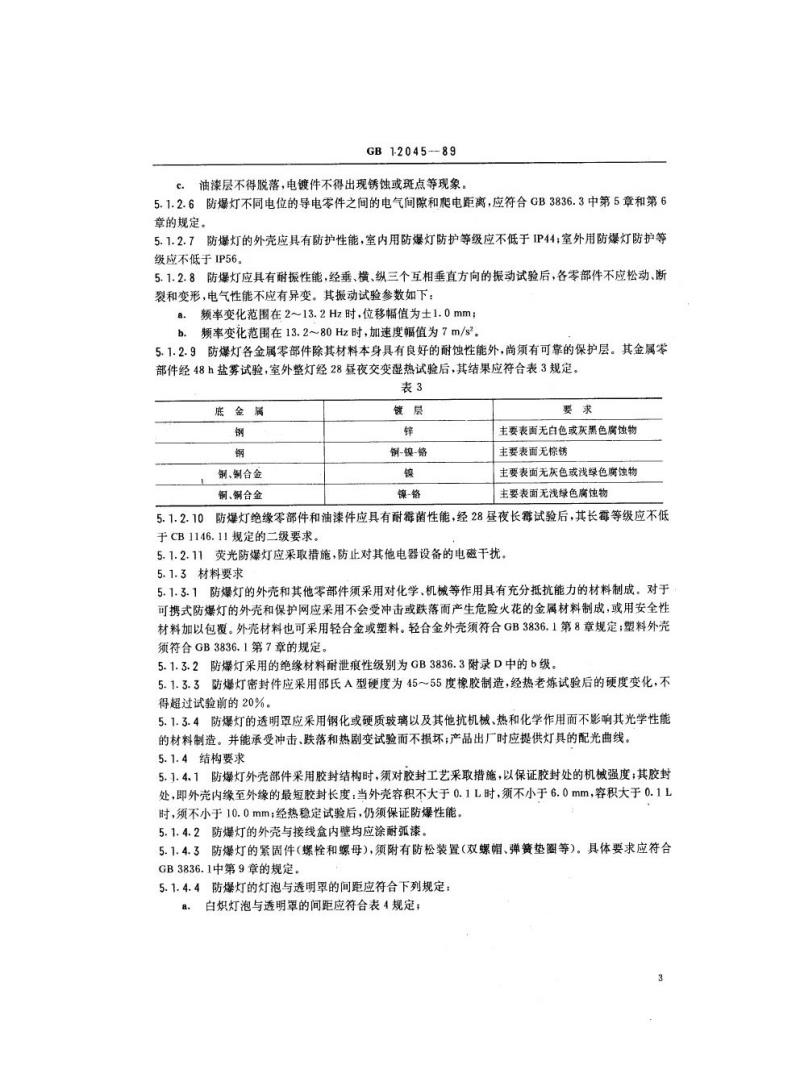

5.1.2.6 不同电位导电零件之间的电气间隙和爬电距离，应符合 GB3836.3 第 5 章和第 6 章规定。
5.1.2.7 外壳防护性能：室内防护等级 IP44 以上；室外防护等级 IP56 以上。
5.1.2.8 耐振性能：经垂直、横向、纵向三个方向振动试验后，各零部件不得松动、断裂、变形，电气性能不应有异常。振动试验参数：频率 2~13.2Hz 位移幅值 ±1.0mm；频率 13.2~80Hz，加速度随标准规定进行。
