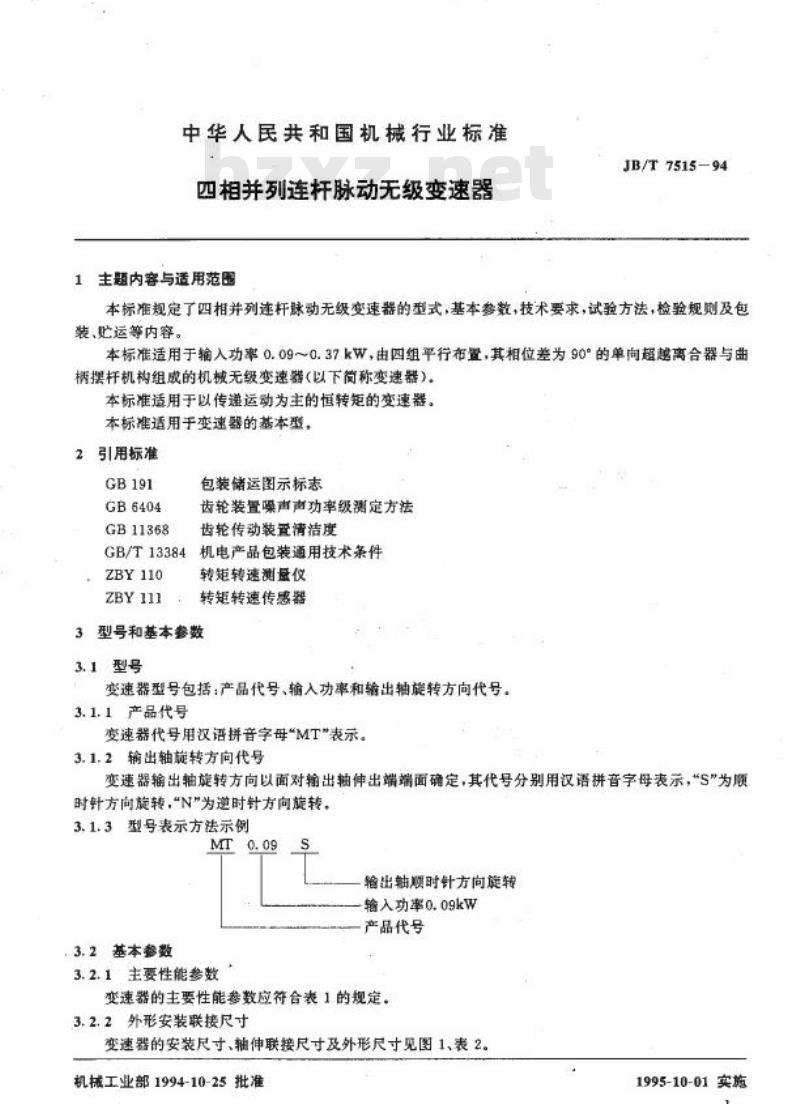

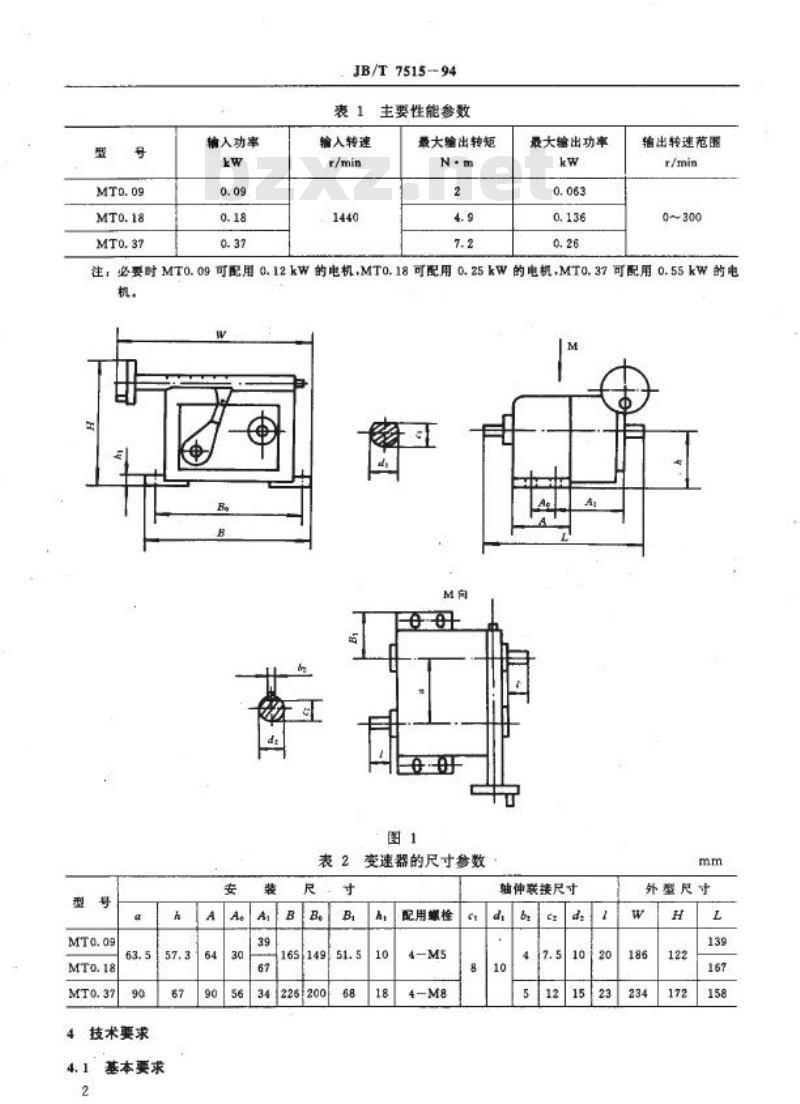

中华人民共和国机械行业标准 四相并列连杆脉动无级变速器 1 主题内容与适用范围 本标准规定了四相并列连杆脉动无级变速器的型式、基本参数、技术要求、试验方法、检验规则及包装、贮运等内容。本标准适用于输入功率0.09～0.37kW，由四组平行布置、相位差为90°的单向超越离合器与曲柄摆杆机构组皮的机械无级变速器（以下简称变速器）。本标准适用于以传遵运动为主的恒转矩变速器。 2 引用标准 本标准引用了以下标准： - GB191 - GB6404 - GB11368 - GB/T13384 - ZBY110 - ZBY111 等。 3 型号和基本参数 3.1 型号 变速器型号包括：产品代号、输入功率和输出轴旋转方向代号。 3.1.1 产品代号：变速器代号用汉语拼音字母“MT”表示。 3.1.2 输出轴旋转方向代号：变速器输出轴旋转方向以面对输出轴伸出端端面确定，旋转方向为“顺时针”（S）或“逆时针”（N）。 3.1.3 型号表示方法示例：MT0.09-S，表示输出轴顺时针方向，输入功率为0.09kW。 3.2 基本参数 3.2.1 主要性能参数：变速器的主要性能参数应符合表1的规定。 3.2.2 外形安装联接尺寸：变速器的安装尺寸、轴伸联接尺寸及外形尺寸见图1、表2。 表1 主要性能参数 | 型号 | 输入功率 (kW) | 输入转速 (r/min) | 最大输出转矩 (N·m) | 最大摘出功率 (kW) | 输出转速范围 (r/min) | |------|----------------|-------------------|---------------------|----------------------|----------------------| | MT0.09 | 0.09 | 1440 | 2 | 0.063 | 0~300 | | MT0.18 | 0.18 | 1440 | 4.9 | 0.136 | 0~300 | | MT0.37 | 0.37 | 1440 | 7.2 | 0.26 | 0~300 | 3.3 变速器尺寸参数 表2 变速器的尺寸参数 | 型号 | 输入功率 (kW) | 外型尺寸 (mm) | 轴伸联接尺寸 (mm) | 配用螺栓 | |------|----------------|-----------------|--------------------|--------------| | MT0.09 | 0.09 | 63.5 | 7.5 | 4-M5 | | MT0.18 | 0.18 | 90 | 10 | M8 | | MT0.37 | 0.37 | 90 | 10 | M8 | 4 技术要求 4.1 基本要求 4.1.1 变速器应按经规定程序批准的样本和技术文件制造。 4.1.2 变速器主要零件的材料、硬度、表面粗糙度、尺寸精度应达到设计图样的要求。 4.2 工作环境 变速器可靠工作的环境温度为-15～40℃，低于0℃时，启动前应预热整机。 4.3 性能要求 4.3.1 变速器在工作范围内应稳定可靠，调速灵敏。 4.3.2 变速器空载运转时，输入转矩不得大于表3中规定的数值。 表3 最大空载输入转矩 | 型号 | 最大空载输入转矩 (N·m) | |------|------------------------| | MT0.09 | 0.597 | | MT0.18 | 1.19 | | MT0.37 | 2.45 | 4.3.3 变速器运转时不得有异常声响，其空载运转噪声不得超过表4中规定的数值。 表4 噪声 | 型号 | 噪声声功率级 (dB(A)) | |------|-----------------------| | MT0.09 | 65 | | MT0.18 | 70 | | MT0.37 | 75 | 4.3.4 变速器的振动速度有效值应符合表5的规定。 表5 振动速度有效值 | 型号 | 损动速度有效值 (mm/s) | |------|----------------------| | MT0.09 | ≤70 | | MT0.18 | ≤70 | | MT0.37 | ≤80 | 4.3.5 变速器运转时，油池温升不得大于表6中规定的数值。 表6 油池温升 | 型号 | 空载运转温升 (℃) | 负载运转温升 (℃) | |------|--------------------|--------------------| | MT0.09 | 20 | 35 | | MT0.18 | 25 | 37 | | MT0.37 | 30 | 40 | 4.3.6 变速器负载运转时，其滑差率不得超过表7中规定的数值。 表7 滑差率 | 输出转速 (r/min) | 滑差率 (%) | |------------------|------------| | 40 | 30 | 4.3.7 变速器传动效率不得低于表8中规定的数值。 表8 传动效率 | 输出转速 (r/min) | 效率 (%) | |------------------|-----------| | 40 | 85 |
