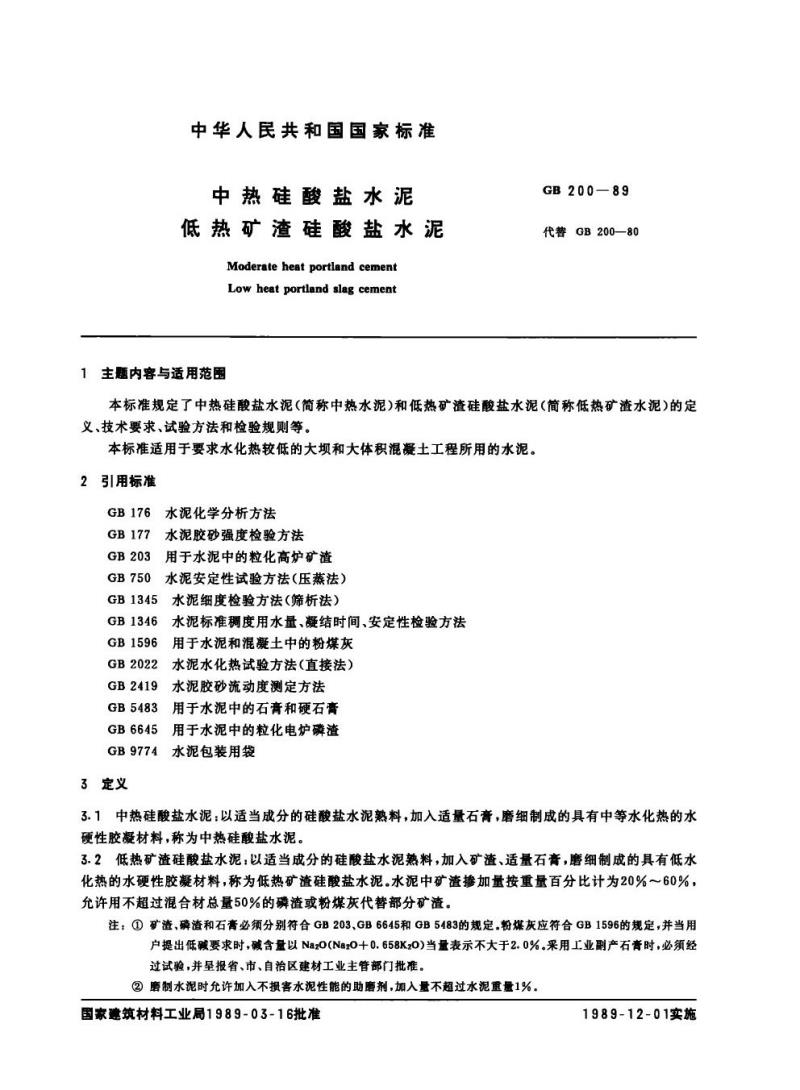

中华人民共和国国家标准
中热硅酸盐水泥
低热矿渣硅酸盐水泥
Moderate heat portland cement / Low heat portland slag cement

1 主题内容与适用范围
本标准规定了中热硅酸盐水泥（简称中热水泥）和低热矿渣硅酸盐水泥（简称低热矿渣水泥）的定义、技术要求、试验方法和检验规则等。本标准适用于要求水化热较低的大坝和大体积混凝土工程所用的水泥。

2 引用标准
GB176 水泥化学分析方法
GB177 水泥胶砂强度检验方法
GB203 用于水泥中的粒化高炉矿渣
GB750 水泥安定性试验方法（压蒸法）
GB1345 水泥细度检验方法（筛析法）
GB1346 水泥标准稠度用水量、凝结时间、安定性检验方法
GB1596 用于水泥和混凝土中的粉煤灰
GB2022、GB2419、GB5483、GB6645、水泥水化热试验方法（直接法）、水泥胶砂流动度测定方法
GB9774 用于水泥中的石膏和硬石膏及粒化电炉磷渣
水泥包装用袋标准

3 定义
3.1 中热硅酸盐水泥：以适当成分的硅酸盐水泥熟料，加入适量石膏，磨细制成具有中等水化热的水硬性胶凝材料。
3.2 低热矿渣硅酸盐水泥：以适当成分的硅酸盐水泥熟料，加入矿渣和适量石膏，磨细制成具有低水化热的水硬性胶凝材料。矿渣掺加量按重量百分比计为20%～60%，允许用不超过混合材总量50%的磷渣或粉煤灰代替部分矿渣。矿渣、磷渣和石膏必须符合GB203、GB6645和GB5483规定，粉煤灰应符合GB1596规定，并当用户提出低碱要求时，碱含量以Na₂O(Na₂O+0.658K₂O)当量表示不大于2.0%。采用工业副产石膏时，须经试验并报省、市、自治区建材工业主管部门批准。磨制水泥时允许加入不损害水泥性能的助磨剂，加入量不超过水泥重量1%。

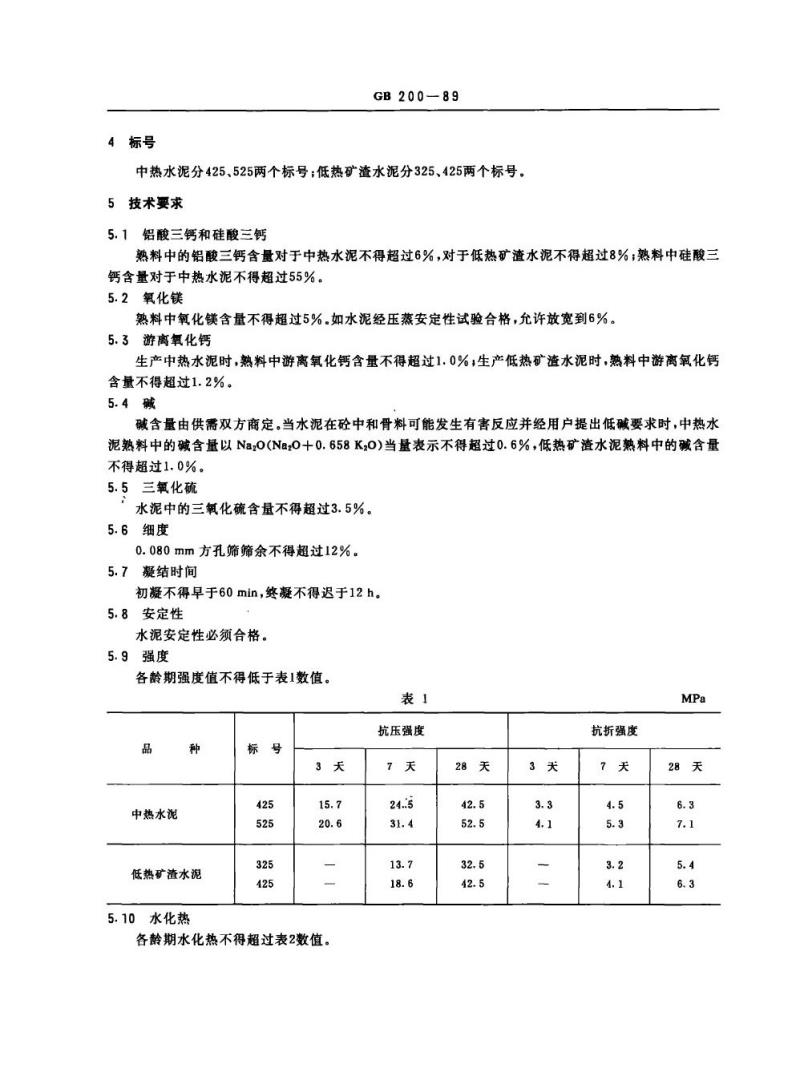

4 标号
中热水泥分为425、525两个标号；低热矿渣水泥分为325、425两个标号。

5 技术要求
5.1 铝酸三钙和硅酸三钙
熟料中的铝酸三钙含量：中热水泥≤6%，低热矿渣水泥≤8%；熟料中硅酸三钙含量：中热水泥≤55%。
5.2 氧化镁
熟料中MgO含量≤5%，如水泥经压蒸安定性试验合格，允许放宽到6%。
5.3 游离氧化钙
中热水泥熟料中≤1.0%，低热矿渣水泥熟料中≤1.2%。
5.4 碱
碱含量由供需双方商定。低碱要求时，中热水泥熟料碱含量≤0.6%，低热矿渣水泥≤1.0%。
5.5 三氧化硫
水泥中SO₃含量≤3.5%。
5.6 细度
0.080mm方孔筛筛余≤12%。
5.7 凝结时间
初凝≥60min，终凝≤12h。
5.8 安定性
水泥安定性必须合格。
5.9 强度
各龄期抗压、抗折强度不得低于表1要求。www.bzxz.net
表1 各龄期强度（MPa）
中热水泥 425/525：3天15.7/20.6，7天24.5/31.4，28天42.5/52.5；低热矿渣水泥 325/425：3天13.7/18.6，7天13.7/18.6，28天32.5/42.5

5.10 水化热
各龄期水化热不得超过表2规定（kJ/kg）。

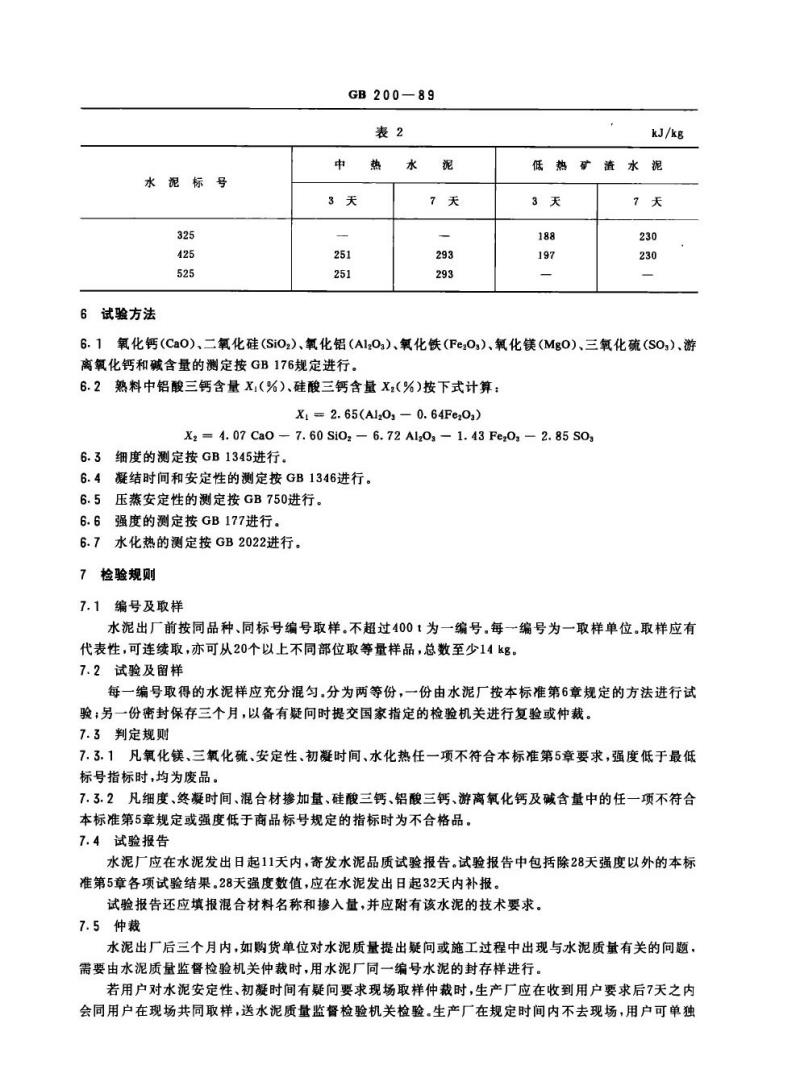

表2 水化热
中热水泥 3天251，7天293；低热矿渣水泥 3天188/197，7天230/230

6 试验方法
6.1 CaO、SiO₂、Al₂O₃、Fe₂O₃、MgO、SO₃、游离CaO及碱含量的测定按GB176进行。
6.2 熟料中Al₂O₃和三钙硅含量按公式计算：X₁=2.65(Al₂O₃-0.64Fe₂O₃)，X₂=4.07CaO-7.60SiO₂-6.72Al₂O₃-1.43Fe₂O₃-2.85SO₃。
6.3 细度测定按GB1345进行。
6.4 凝结时间和安定性测定按GB1346进行。
6.5 压蒸安定性测定按GB750进行。
6.6 强度测定按GB177进行。
6.7 水化热测定按GB200-89进行。
