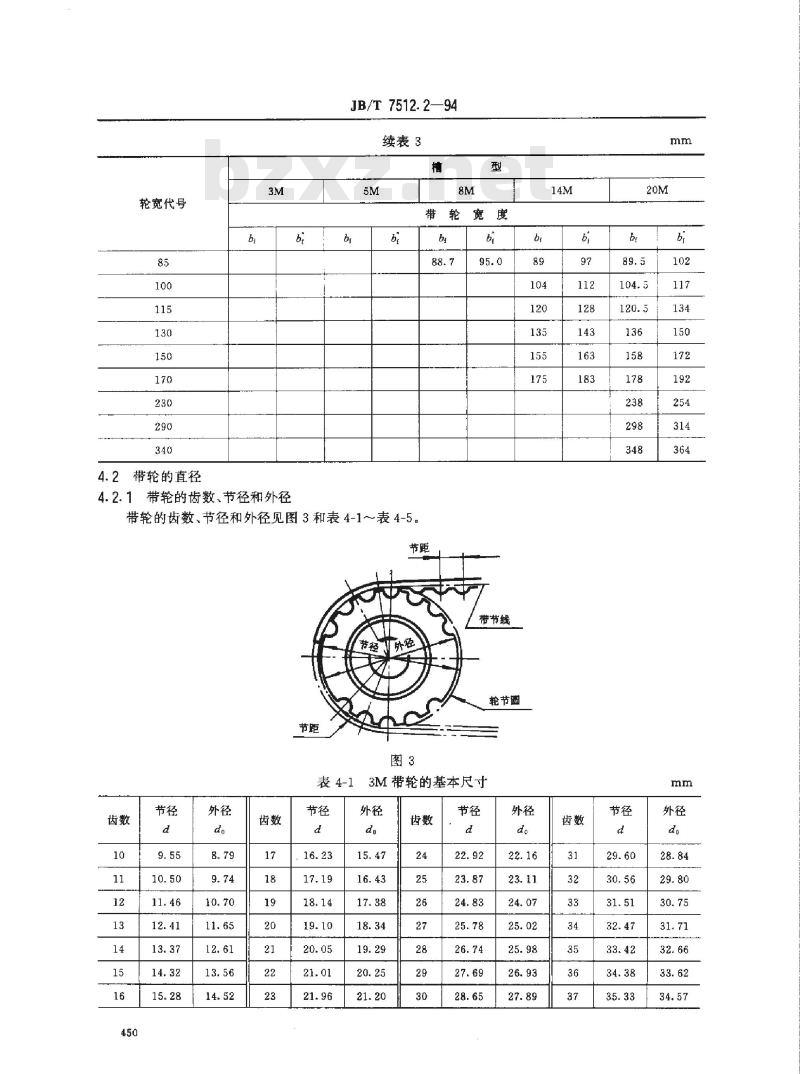

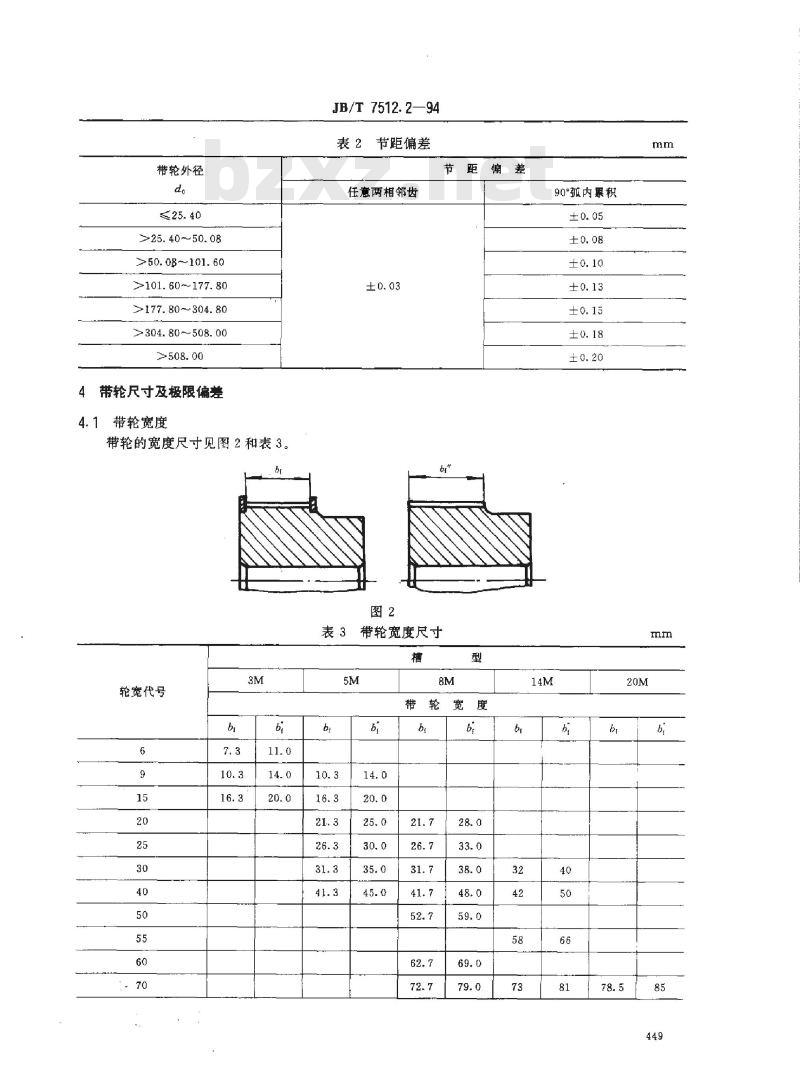

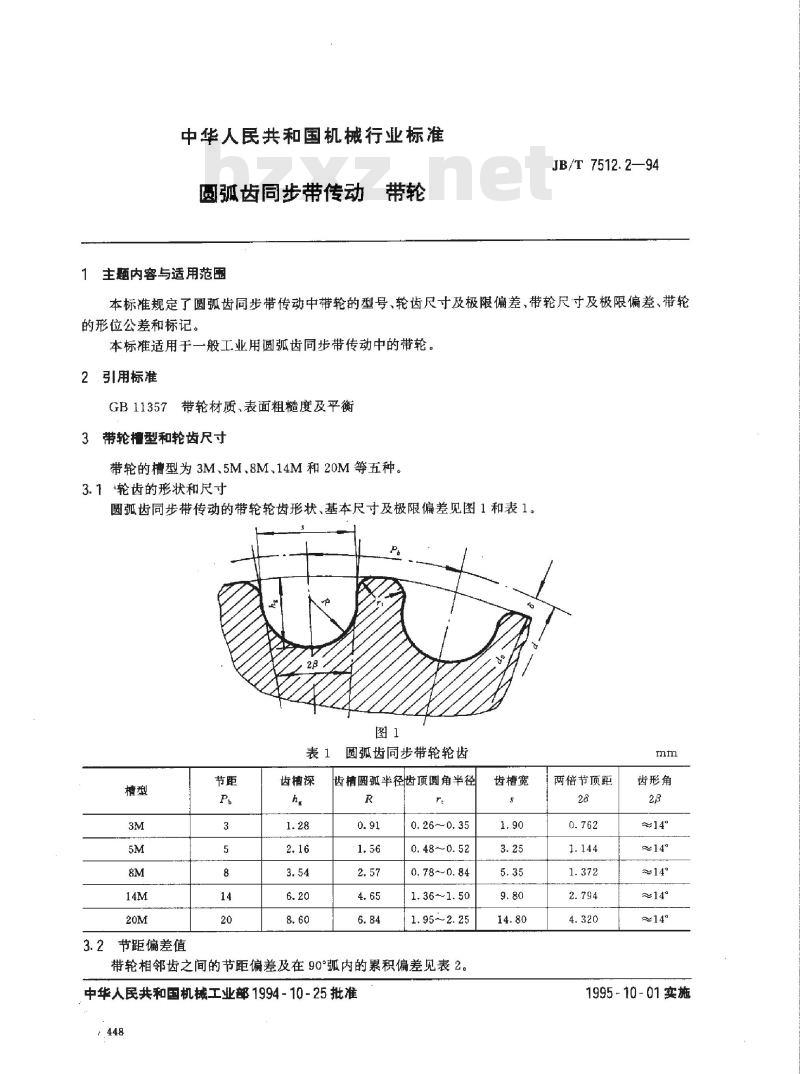

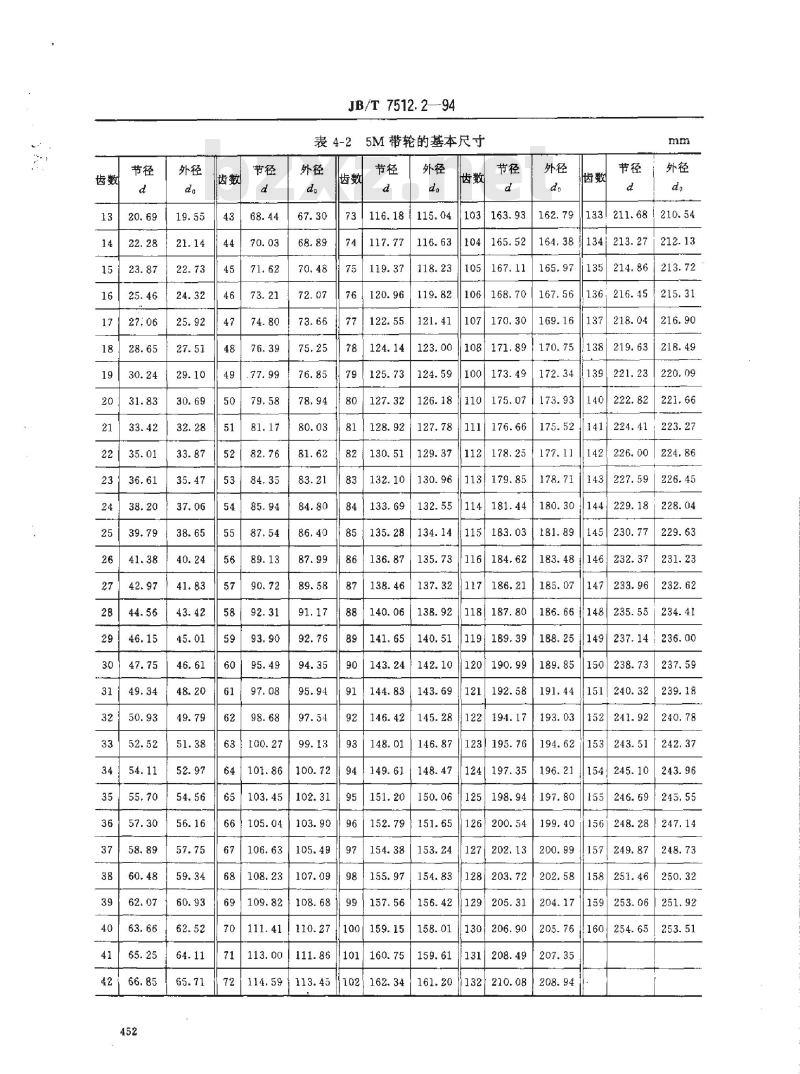

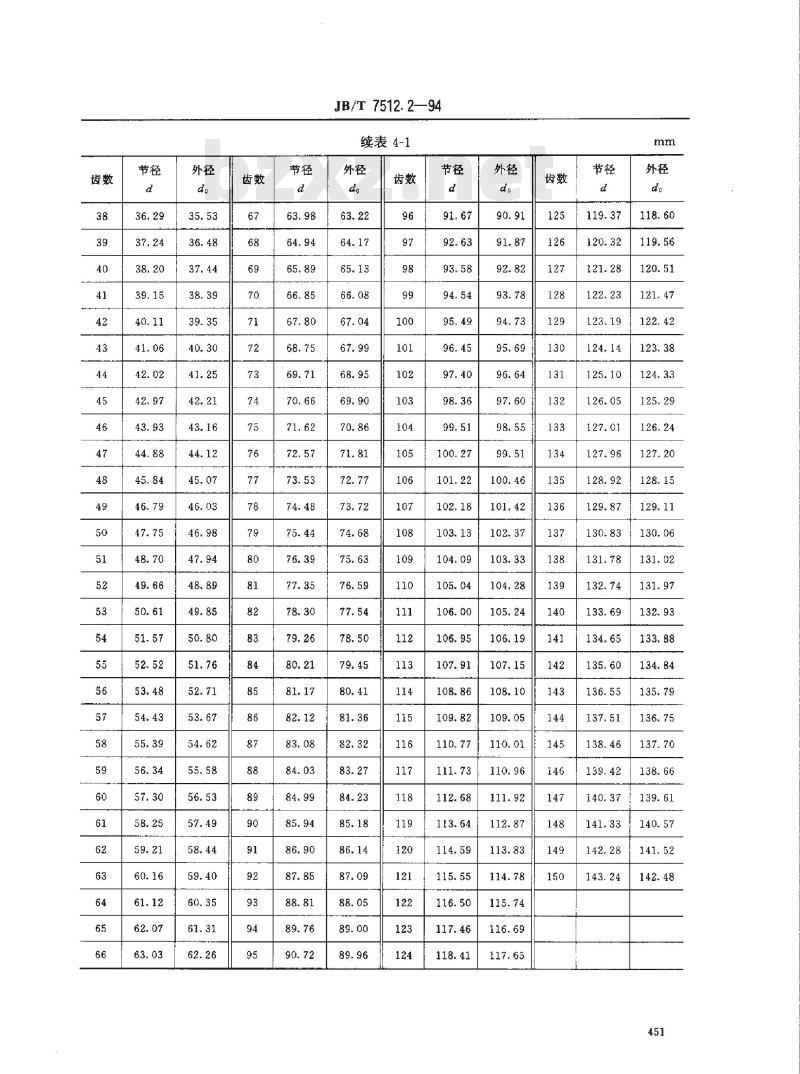

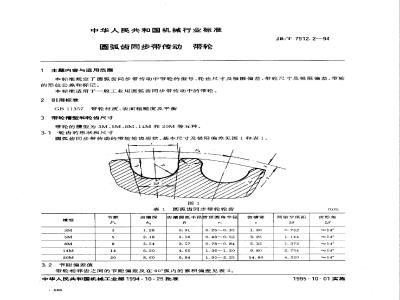

中华人民共和国机械行业标准 圆弧齿同步带传动 1 主题内容与适用范围 本标准规定了圆弧齿同步带传动中带轮的型号、轮齿尺寸及极限偏差、带轮尺寸及极限偏差、带轮的形位公差和标记。 本标准适用于一般工业用圆弧齿同步带传动中的带轮。 2 引用标准 GB11357 带轮材质、表面粗糙度及平衡 3 带轮槽型和轮齿尺寸 带轮的槽型为 3M、5M、8M、14M 和 20M 等五种。 3.1 轮齿的形状和尺寸 圆弧齿同步带传动的带轮轮齿形状、基本尺寸及极限偏差见图1和表1。 3.2 节距偏差值 节距 P 3 5 8 14 20 齿槽深 h 1.28 2.16 3.54 6.20 8.60 齿形圆孤半径 r 0.91 1.56 2.57 4.65 6.84 齿顶圆角半径 0.26–0.35 0.48–0.52 0.78–0.84 1.36–1.50 1.95–2.25 带轮相邻齿之间的节距偏差及在90°弧内的累积偏差见表2。 3.3 带轮的尺寸及极限偏差 带轮外径（do）：25.40 >25.40～50.08 >50.08～101.60 >101.60～177.80 >177.80～304.80 >304.80～508.00 508.00 4 带轮的宽度和直径 4.1 带轮宽度 带轮的宽度尺寸见图2和表3。 轮宽代号 6 15 20 25 30 40 50 55 60 70 表3 带轮宽度尺寸 带轮宽度 b (mm)分别为：6 10.3 16.3 21.3 26.3 31.3 41.3 14.0 20.0 25.0 30.0 35.0 45.0 8M 型 节距偏差 ±0.03 ±0.05 ±0.08 ±0.10 ±0.13 ±0.15 ±0.18 ±0.20 4.2 带轮的直径 带轮的齿数、节径和外径见图3和表4-1至表4-5。
