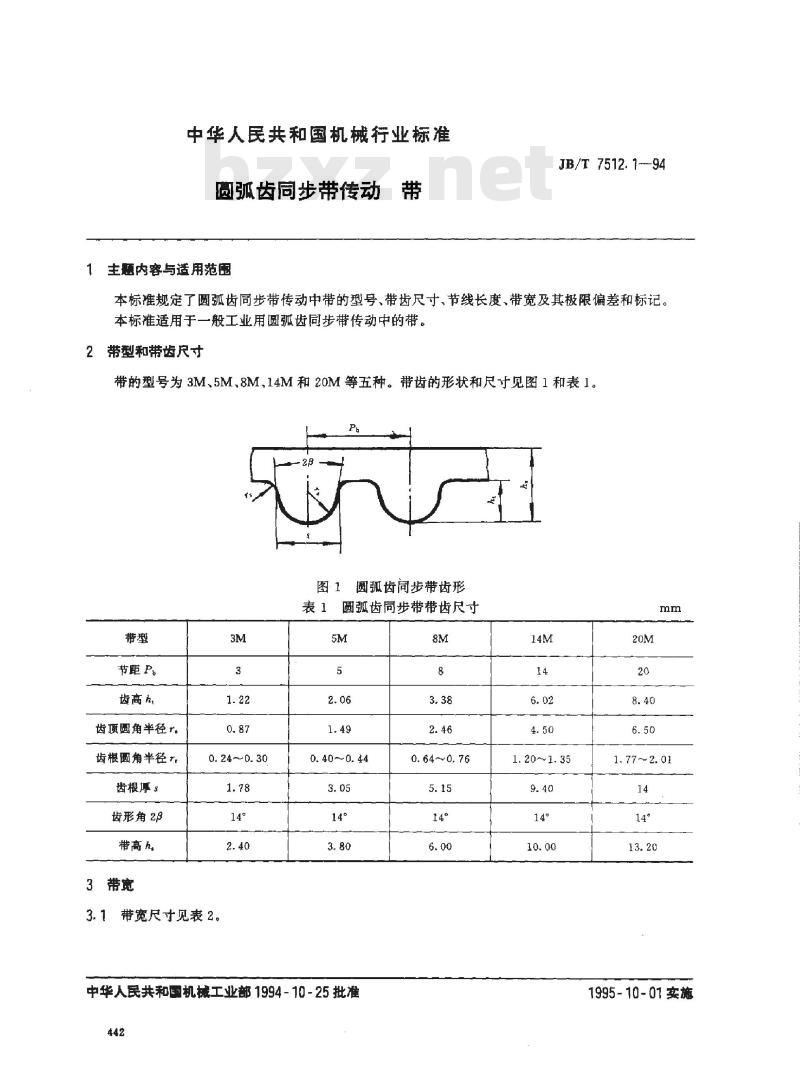

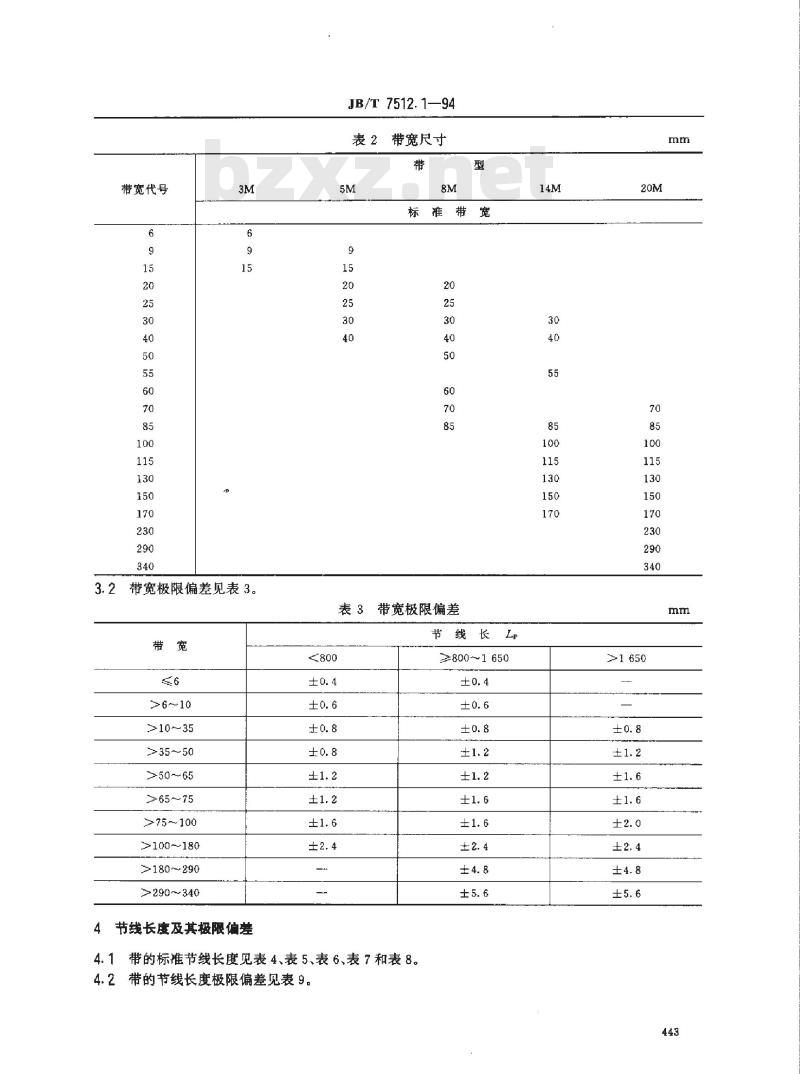

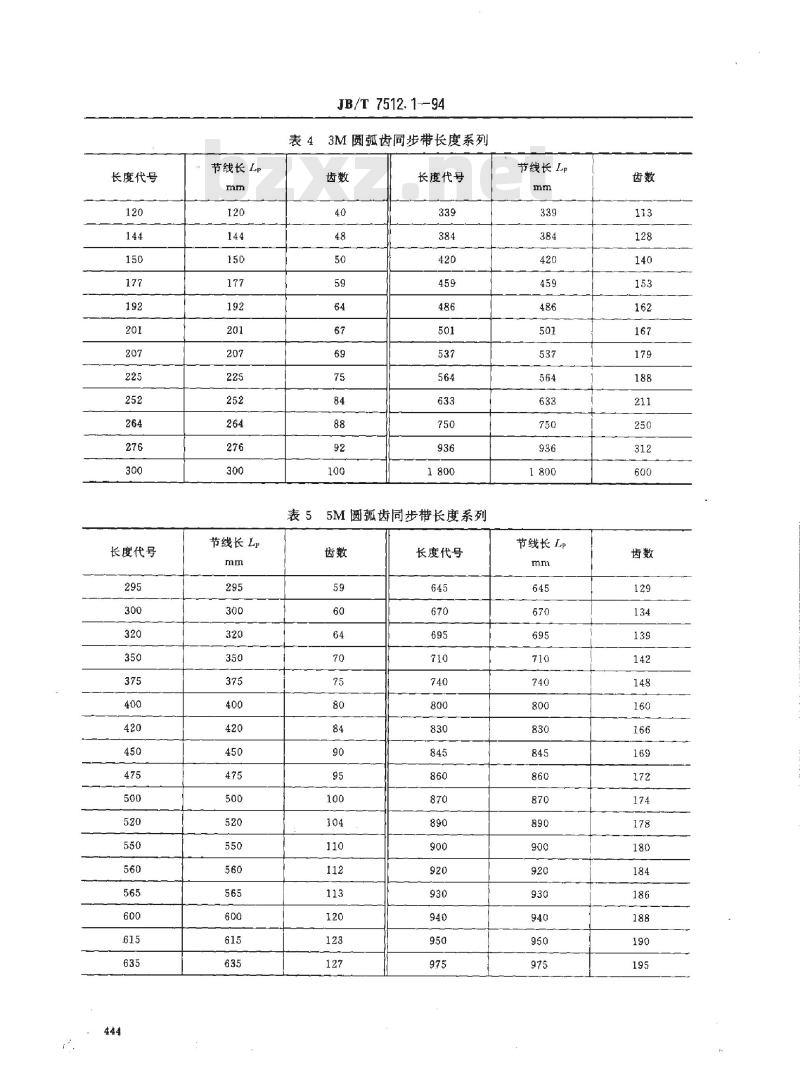

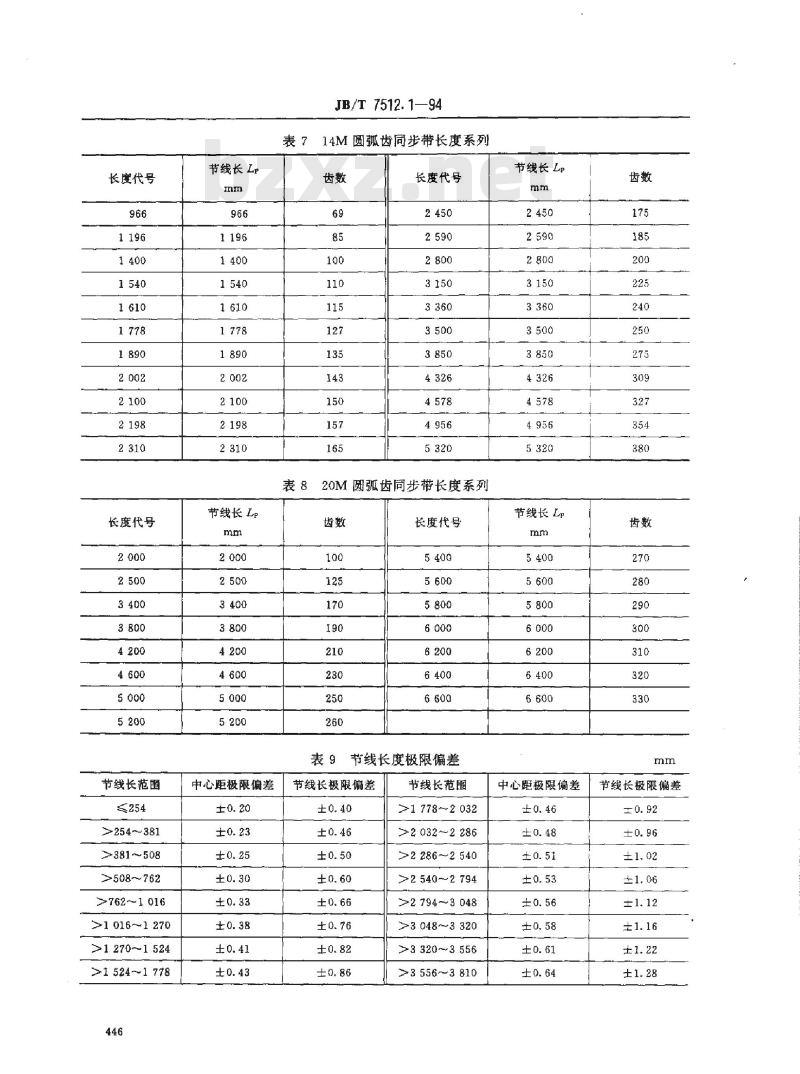

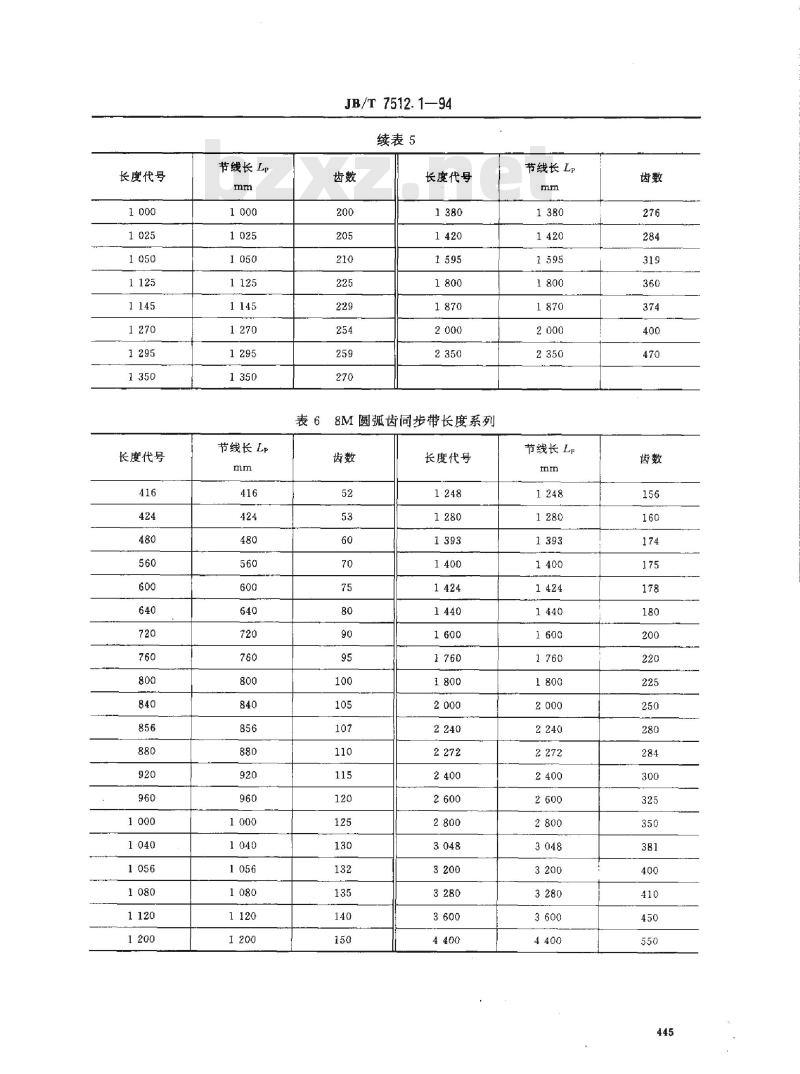

中华人民共和国机械行业标准 圆弧齿同步带传动 1 主题内容与适用范围 本标准规定了圆弧齿同步带传动中带的型号、带齿尺寸、节线长度、带宽及其极限偏差和标记。本标准适用于一般工业用圆弧齿同步带传动中的带。 2 带型和带齿尺寸 带的型号为 3M、5M、8M、14M 和 20M 等五种。带齿的形状和尺寸见图 1 和表 1。 图 1 圆弧齿同步带齿形 表 1 圆弧齿同步带带齿尺寸 带型 节距 P 齿高 h 齿项圆角半径 r 齿根圆角半径 齿根厚 齿形角 带高 带宽 3M 3 1.22 0.87 0.24~~0.30 1.78 14° 2.40 3.1 5M 5 2.06 1.49 0.40~~0.44 3.05 14° 3.80 8M 8 3.38 2.46 0.64~~0.76 5.15 14° 6.00 14M 14 6.02 4.50 1.20~~1.35 9.40 14° 10.00 20M 20 8.40 6.50 1.77~~2.01 14° 13.20 3 带宽代号 带宽代号包括：6, 9, 15, 20, 25, 30, 40, 50, 55, 60, 70, 85, 100, 115, 130, 150, 170, 230, 290, 340 等。 3.1 带宽尺寸见表 2。 表 2 带宽尺寸 带型 标准带宽 3M 6, 9, 15 5M 9, 15, 20, 25, 30, 40 8M 20, 25, 30, 40, 50, 60, 70 14M 70, 85, 100, 115, 130, 150, 170, 230, 290, 340 3.2 带宽极限偏差见表 3。 表 3 带宽极限偏差 带宽 偏差范围 6 ±0.4 >6～10 ±0.6 >10～35 ±0.8 >35～50 ±1.2 >50～65 ±1.2 >65～75 ±1.6 >75～100 ±2.4 >100～180±4.8 >180～290±5.6 >290～340±6.4 4 节线长度及其极限偏差 4.1 带的标准节线长度见表 4、表 5、表 6、表 7 和表 8。 4.2 带的节线长度极限偏差见表 9。 表 4、表 5、表 6、表 7、表 8 中包含了不同带型及带宽对应的节线长度与偏差数据。 5 标准长度系列 表 10 至表 15 给出了圆弧齿同步带各型号的标准节线长度系列。 6 结论 本标准详细规定了圆弧齿同步带的关键技术参数，确保了同步带的选型与使用在不同工况下的精确性与可靠性。
