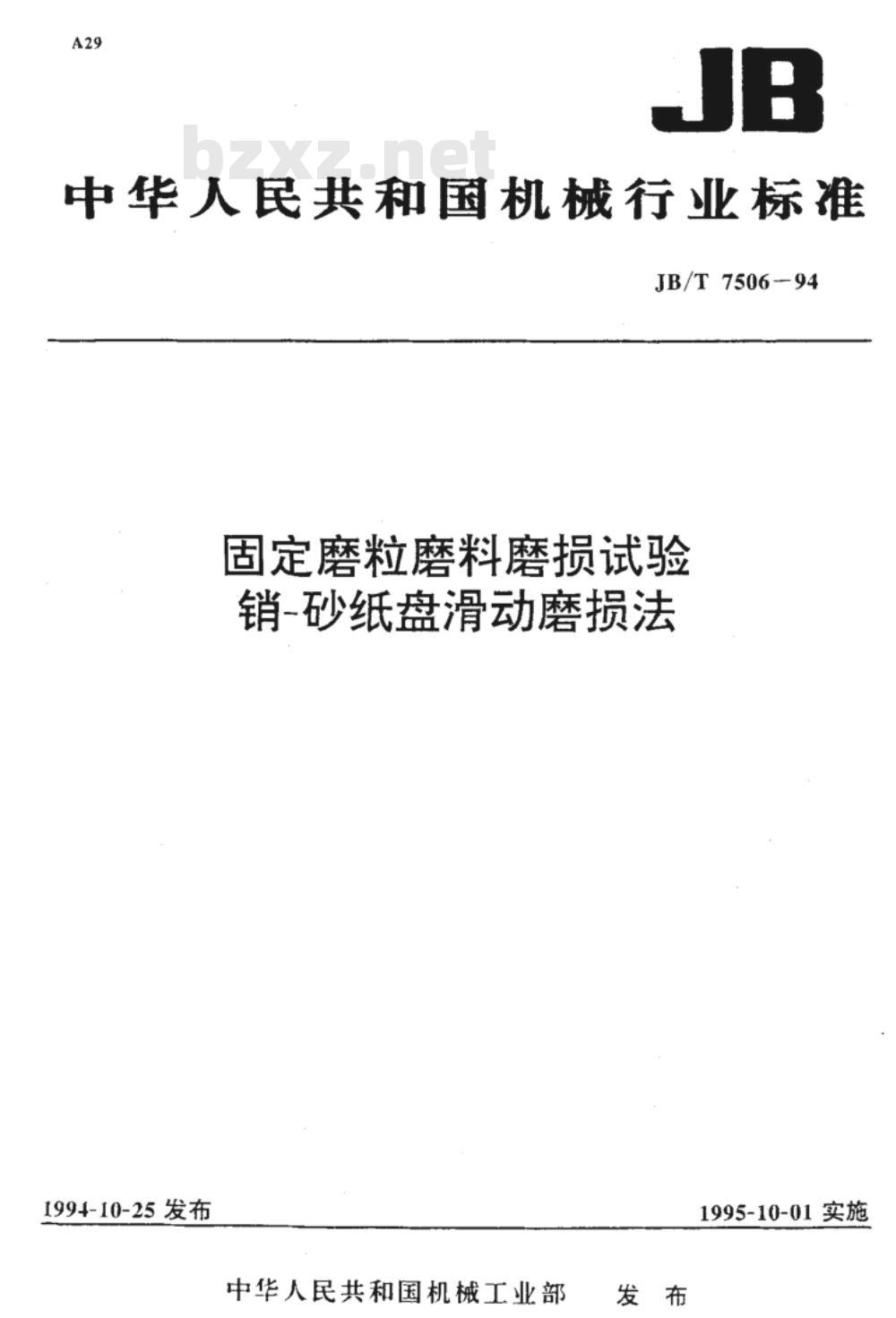

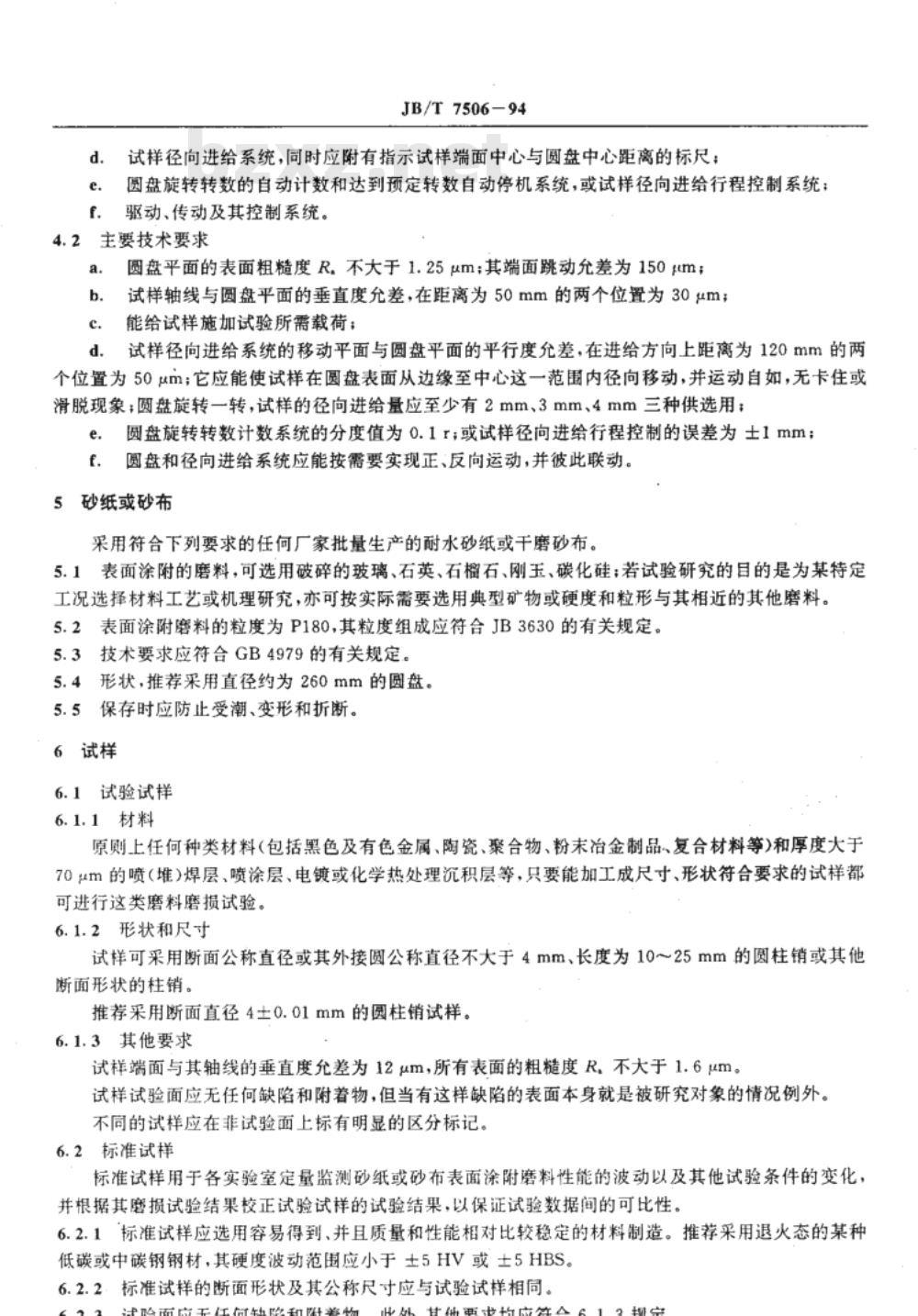

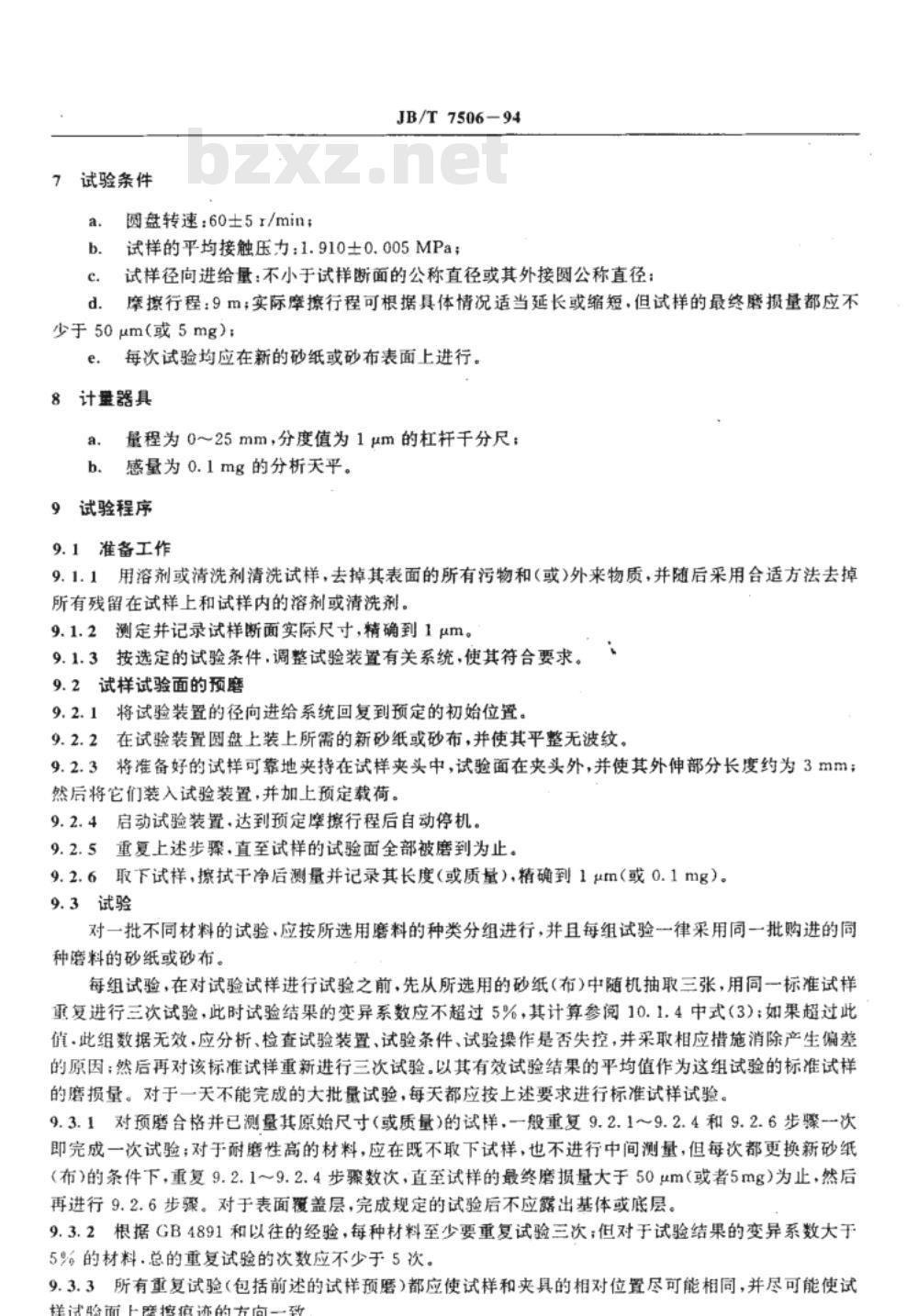

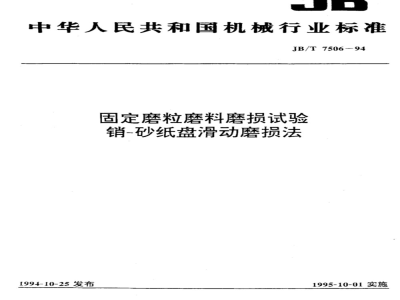

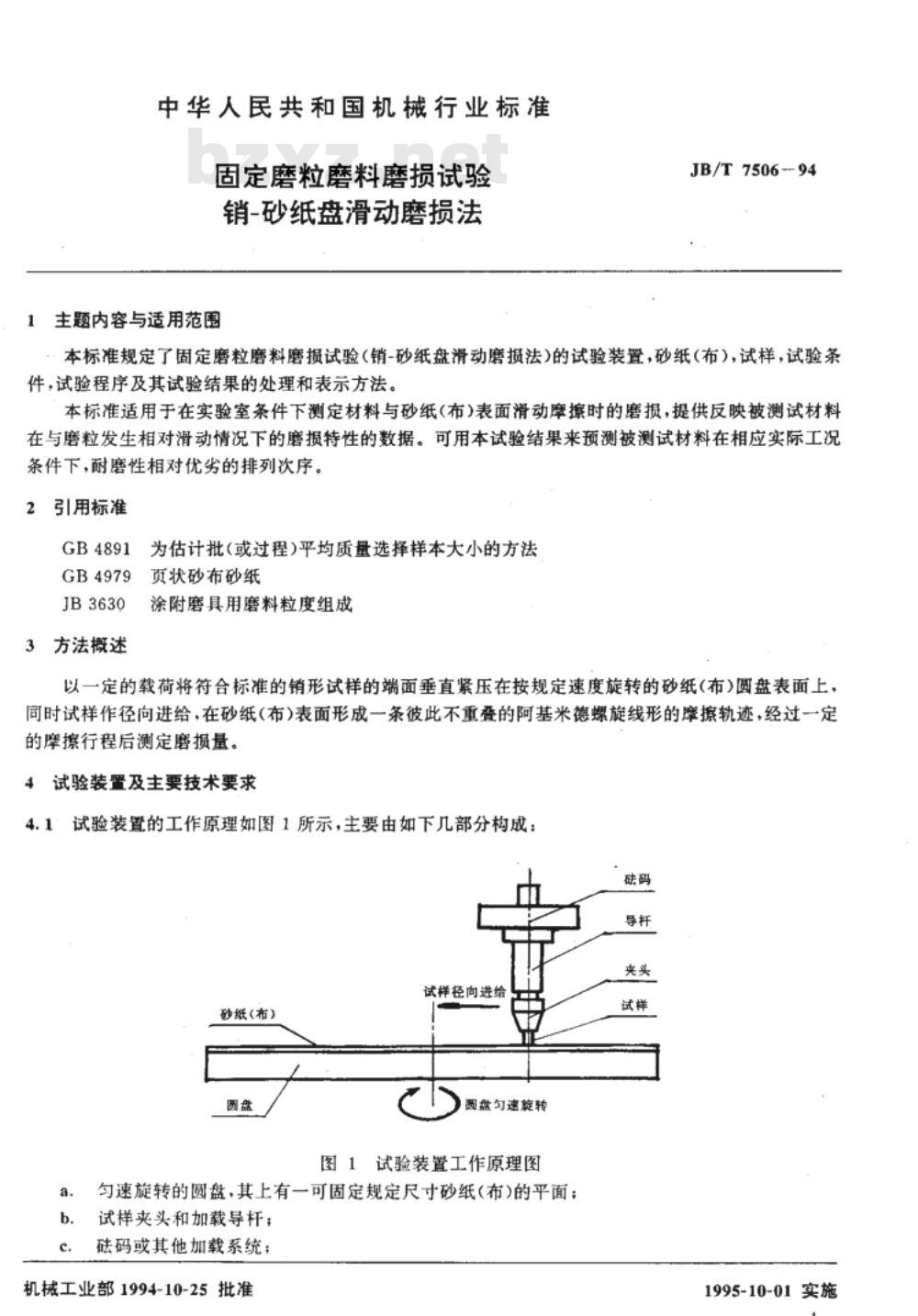

中华人民共和国机械行业标准 JB/T7506-94 固定磨粒磨料磨损试验 销-砂纸盘滑动磨损法 1994-10-25发布 1995-10-01实施 1 范围 本标准规定了固定磨粒磨料磨损试验（销-砂纸盘滑动磨损法）的试验装置、砂纸（布）、试样、试验条件、试验程序及其试验结果的处理和表示方法。本标准适用于在实验室条件下测定材料与砂纸（布）表面滑动摩擦时的磨损，提供反映被测试材料在与磨粒发生相对滑动情况下的磨损特性的数据。可以用本试验结果来预测被测试材料在相应实际工况条件下耐磨性相对优劣的排列次序。 2 规范性引用文件 本标准引用了以下文件： GB4891 为估计批（或过程）平均质量选择样本大小的方法 GB4979 页状砂布砂纸 JB3630 涂附磨具用磨料粒度组成 3 方法概述 试验过程是以一定载荷将符合标准的销形试样的端面垂直紧压在按规定速度旋转的砂纸（布）圆盘表面上，同时试样作径向进给，在砂纸（布）表面形成一条阿基米德螺旋线形的摩擦轨迹，经过一定的摩擦行程后测定磨损量。 4 试验装置及主要技术要求 4.1 试验装置的工作原理如图1所示，主要由如下几部分构成： - 圆盘：匀速旋转的圆盘，表面可固定规定尺寸的砂纸（布） - 试样夹头和加载导杆 - 试样径向进给系统，带有指示试样端面中心与圆盘中心距离的标尺 - 圆盘旋转转数自动计数及停机系统 - 驱动、传动及其控制系统 4.2 主要技术要求 - 圆盘平面的表面粗糙度R，不大于1.25μm，试样轴线与圆盘平面的垂直度允差为30μm - 试样径向进给系统应能使试样在圆盘表面从边缘至中心径向移动，运动自如，无卡住或滑脱现象 - 圆盘旋转一转，试样的径向进给量应至少有2mm、3mm、4mm三种供选 5 砂纸或砂布 5.1 采用符合下列要求的耐水砂纸或干磨砂布： - 表面涂附的磨料可选用破碎的玻璃、石英、刚玉、碳化硅等 - 粒度为P180，符合JB3630的规定 - 形状推荐使用直径约为260mm的圆盘 6 试样 6.1 试验试样： - 试样可采用任何种类材料（包括黑色及有色金属、陶瓷、聚合物、粉末冶金制品等），以及厚度大于70μm的喷（堆）焊层、喷涂层、电键或化学热处理沉积层等，只要能加工成符合要求的试样 - 试样形状可采用断面公称直径不大于4mm、长度为10～25mm的圆柱销 6.2 标准试样：用于各实验室定量监测砂纸或砂布表面涂附磨料性能的波动，并根据其磨损试验结果校正试验试样的试验结果，以保证试验数据间的可比性。 7 试验条件 - 圆盘转速：60±5r/min - 试样的平均接触压力：1.910±0.005MPa - 试样径向进给量：不小于试样断面的公称直径或外接圆公称直径
