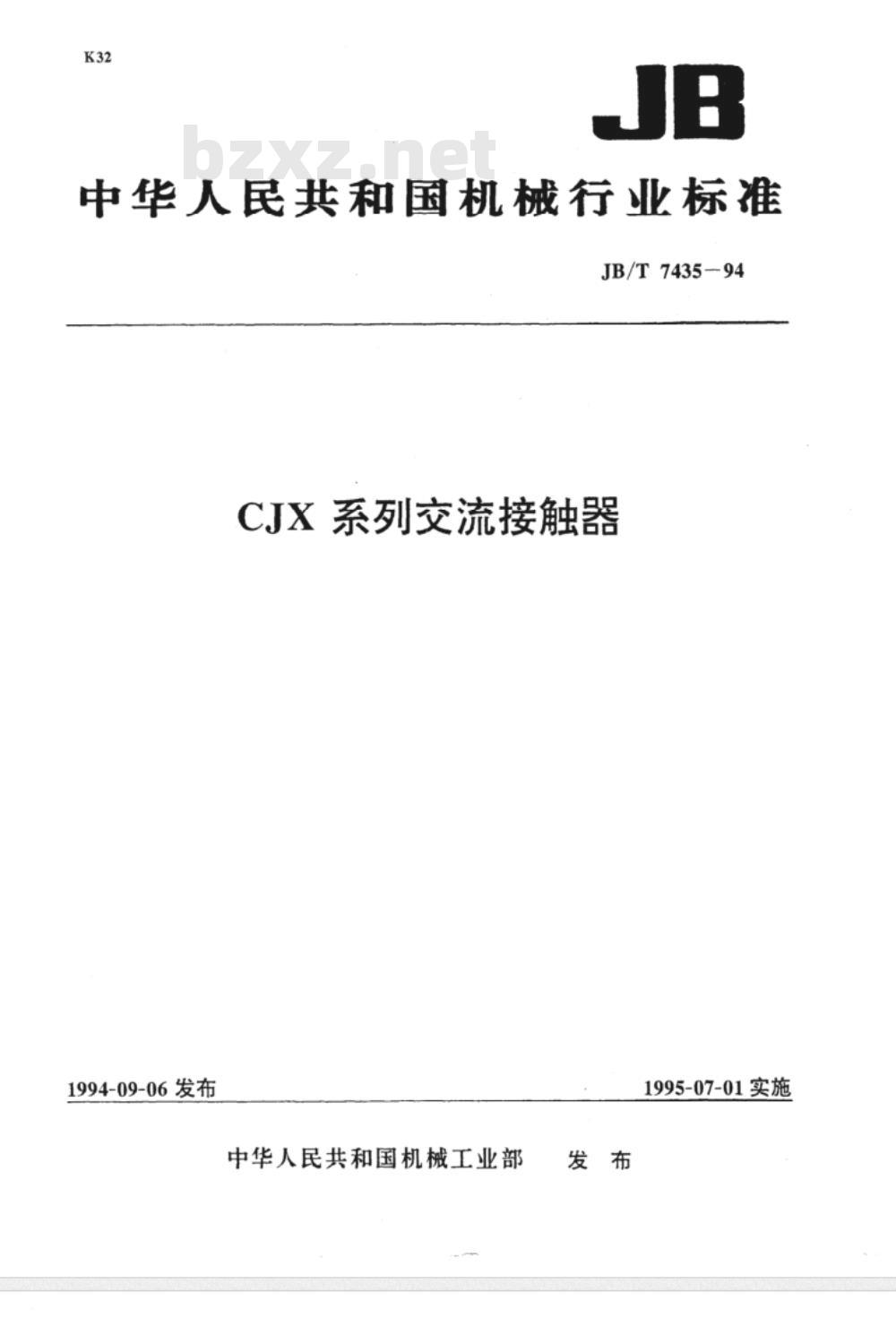

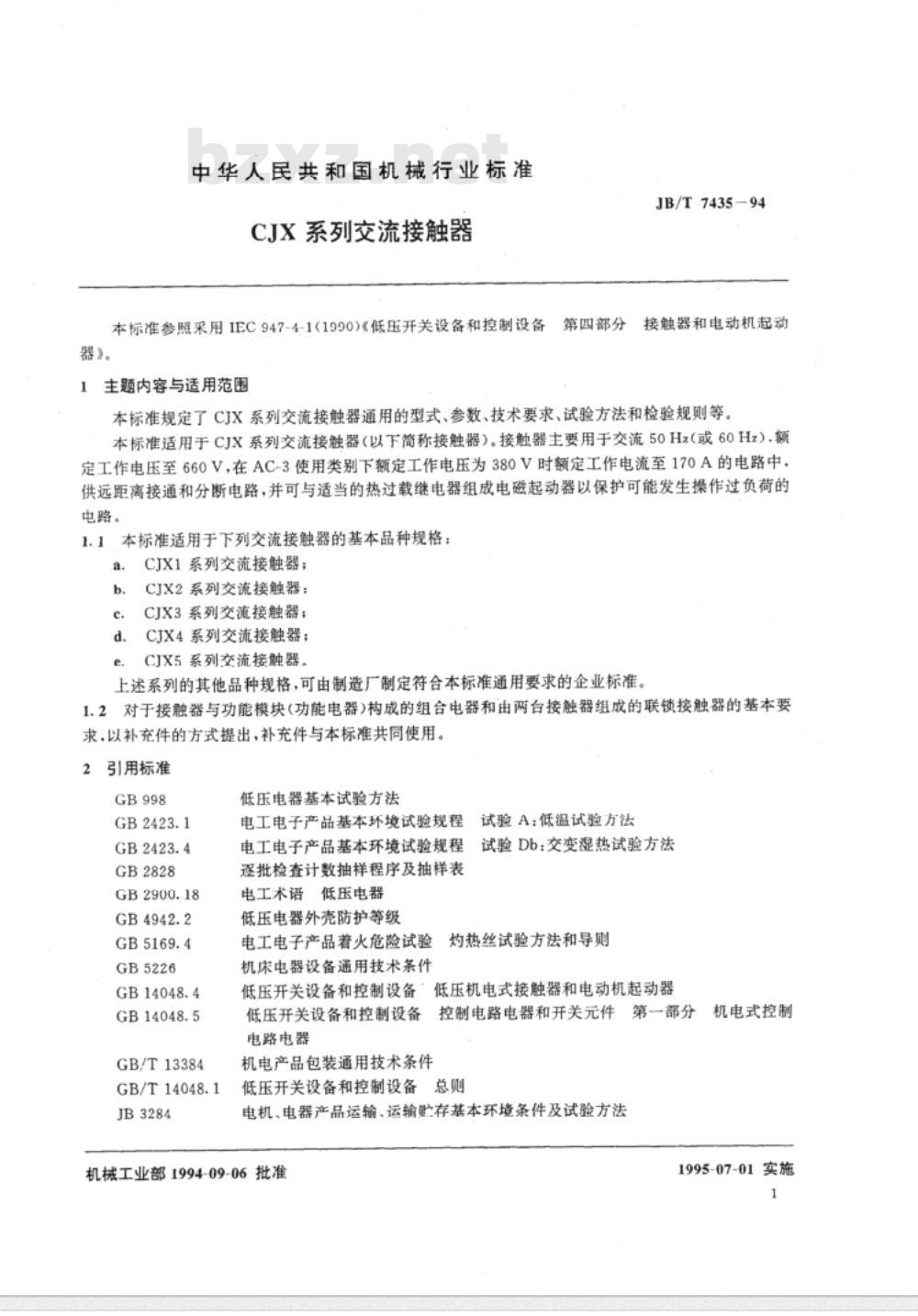

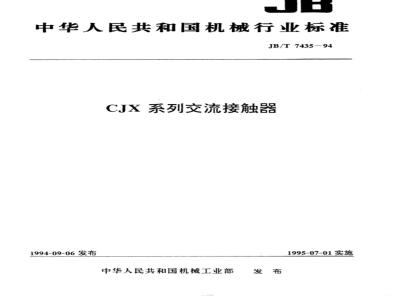

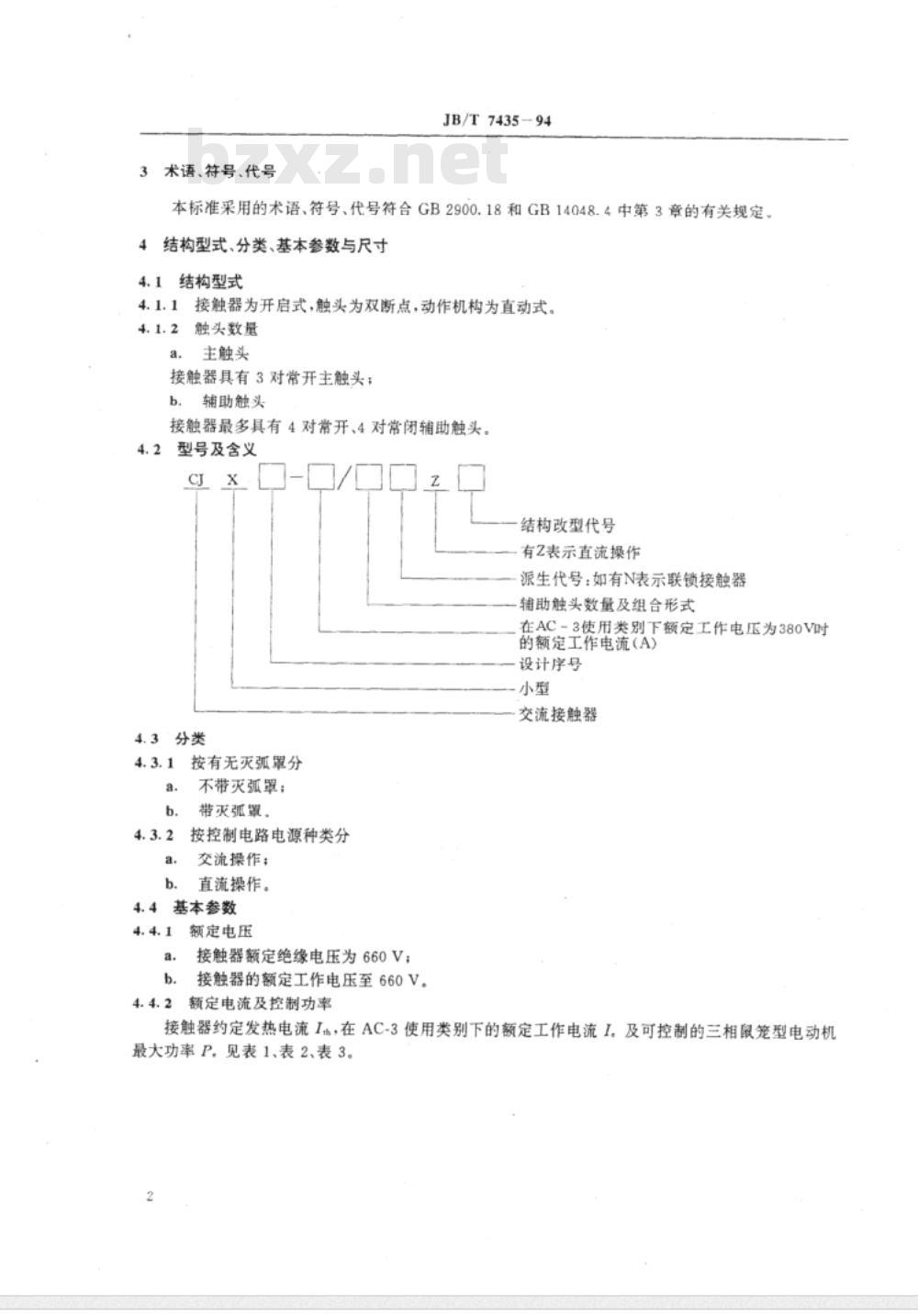

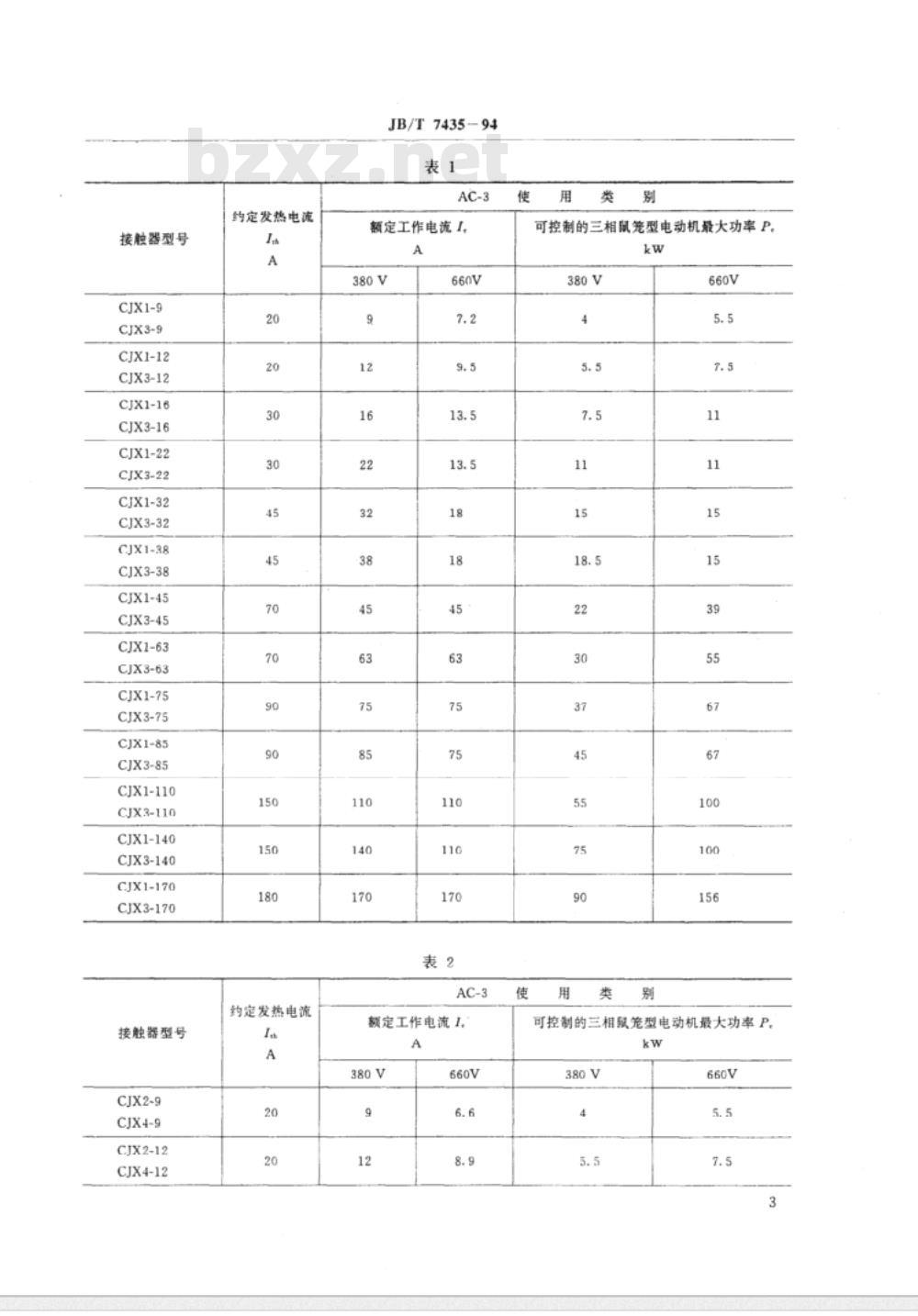

中华人民共和国机械行业标准 JB/T7435-94 CJX系列交流接触器 1994-09-06发布 中华人民共和国机械工业部发布 1995-07-01实施 本标准参照采用IEC 947-4-1(1990)《低压开关设备和控制设备第四部分：接触器和电动机起动器》。 1. 主题内容与适用范围 本标准规定了CJX系列交流接触器通用的型式、参数、技术要求、试验方法和检验规则等。该标准适用于CJX系列交流接触器（以下简称接触器）。接触器主要用于交流50Hz（或60Hz），额定工作电压至660V，在AC-3使用类别下，额定工作电压为380V时，额定工作电流可达170A，用于远距离接通和分断电路，并可与适当的热过载继电器组成电磁起动器以保护电路免于发生过负荷操作。 1.1 本标准适用于下列交流接触器的基本品种规格： - CJX1系列交流接触器； - CJX2系列交流接触器； - CJX3系列交流接触器； - CJX4系列交流接触器； - CJX5系列交流接触器。 上述系列的其他品种规格，可由制造厂制定符合本标准通用要求的企业标准。 1.2 对于接触器与功能模块（功能电器）构成的组合电器，以及由两台接触器组成的联锁接触器的基本要求，作为补充件提出，补充件与本标准共同使用。 2. 引用标准 - GB 998：低压电器基本试验方法 - GB 2423.1：电工电子产品基本环境试验规程 - GB 2828：逐批检查计数抽样程序及抽样表 - GB 2900.18：电工术语 - GB 4942.2：低压电器外壳防护等级 - GB 5169.4：电工电子产品着火危险试验 - GB 5226：电气控制设备 - GB/T 14048.1：低压开关设备和控制设备总则 3. 术语、符号、代号 本标准采用的术语、符号、代号符合GB 2900.18和GB 14048.4中第3章的有关规定。 4. 结构型式、分类、基本参数与尺寸 4.1 结构型式 4.1.1 接触器为开启式，触头为双断点，动作机构为直动式。 4.1.2 触头数量： - 主触头：接触器具有3对常开主触头； - 辅助触头：接触器最多具有4对常开、4对常闭辅助触头。 4.2 型号及含义 CJX结构改型代号，Z表示直流操作； 派生代号，如N表示联锁接触器，辅助触头数量及组合形式； 在AC-3使用类别下，额定工作电压为380V时的额定工作电流（A）； 设计序号：小型交流接触器。 4.3 分类 按有无灭弧罩分： - 不带灭弧罩； - 带灭弧罩。 按控制电路电源种类分： - 交流操作； - 直流操作。 4.4 基本参数 4.4.1 额定电压：接触器额定绝缘电压为660V； 4.4.2 接触器的额定工作电压至660V。额定电流及控制功率：接触器约定发热电流It，在AC-3使用类别下的额定工作电流I及可控制的三相鼠笼型电动机最大功率P，见表1、表2、表3。 接触器型号： - CJX1-9, CJX3-9 - CJX1-12, CJX3-12 - CJX1-16, CJX3-16 - CJX1-22, CJX3-22 - CJX1-32, CJX3-32 - CJX1-38, CJX3-38 - CJX1-45, CJX3-45 - CJX1-63, CJX3-63 - CJX1-75, CJX3-75 - CJX1-85, CJX3-85 - CJX1-110, CJX3-110 - CJX1-140, CJX3-140 - CJX1-170, CJX3-170
