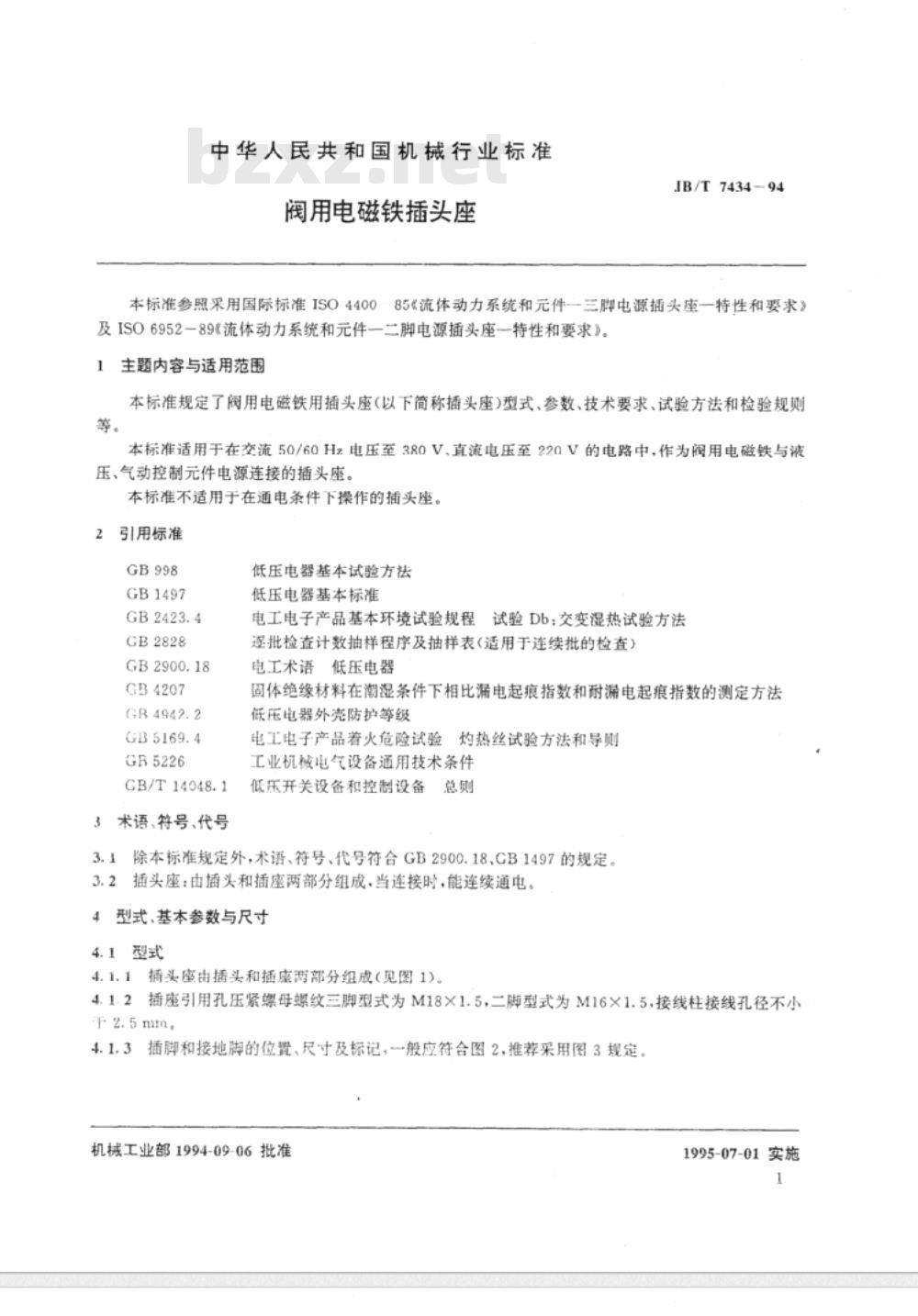

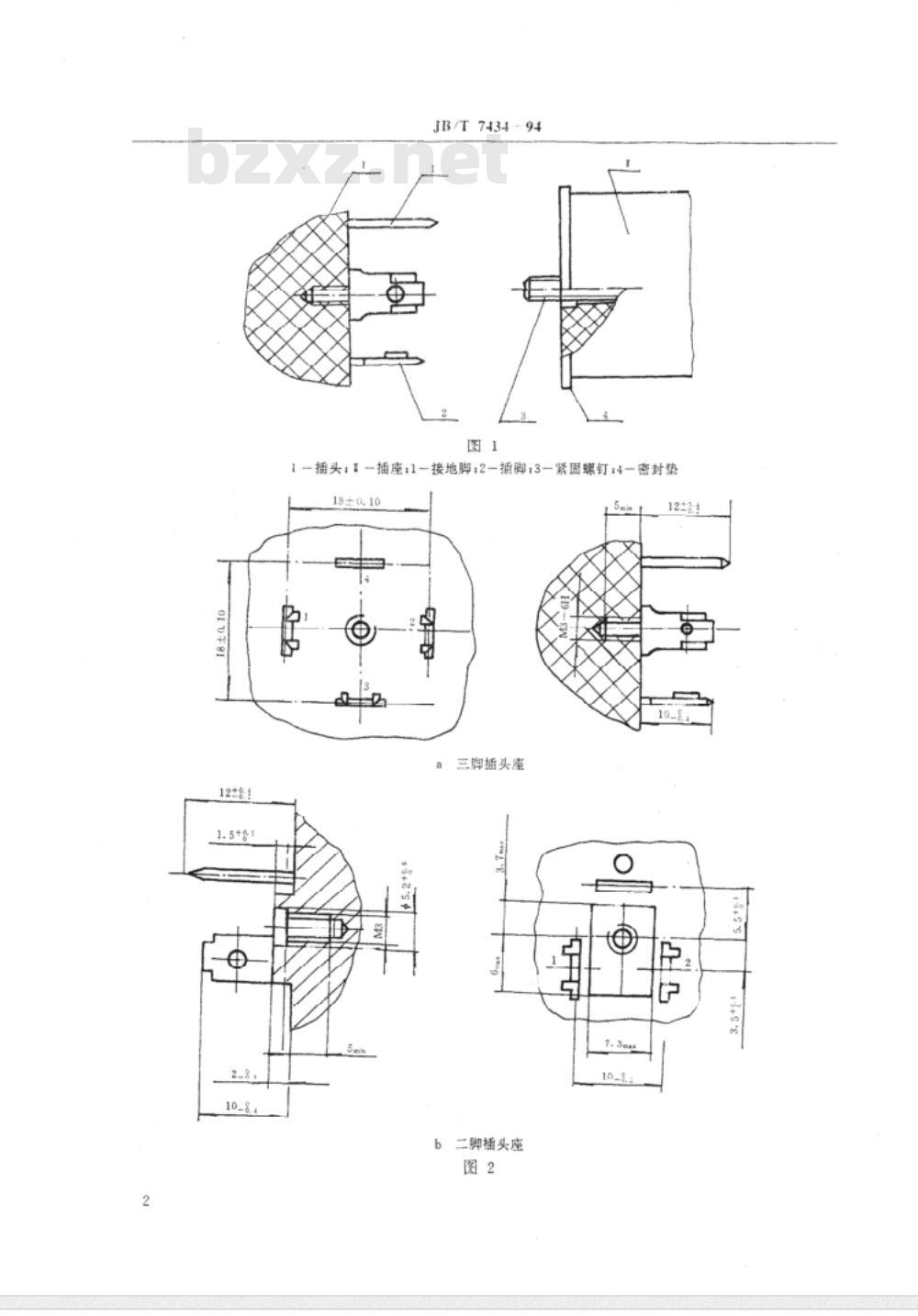

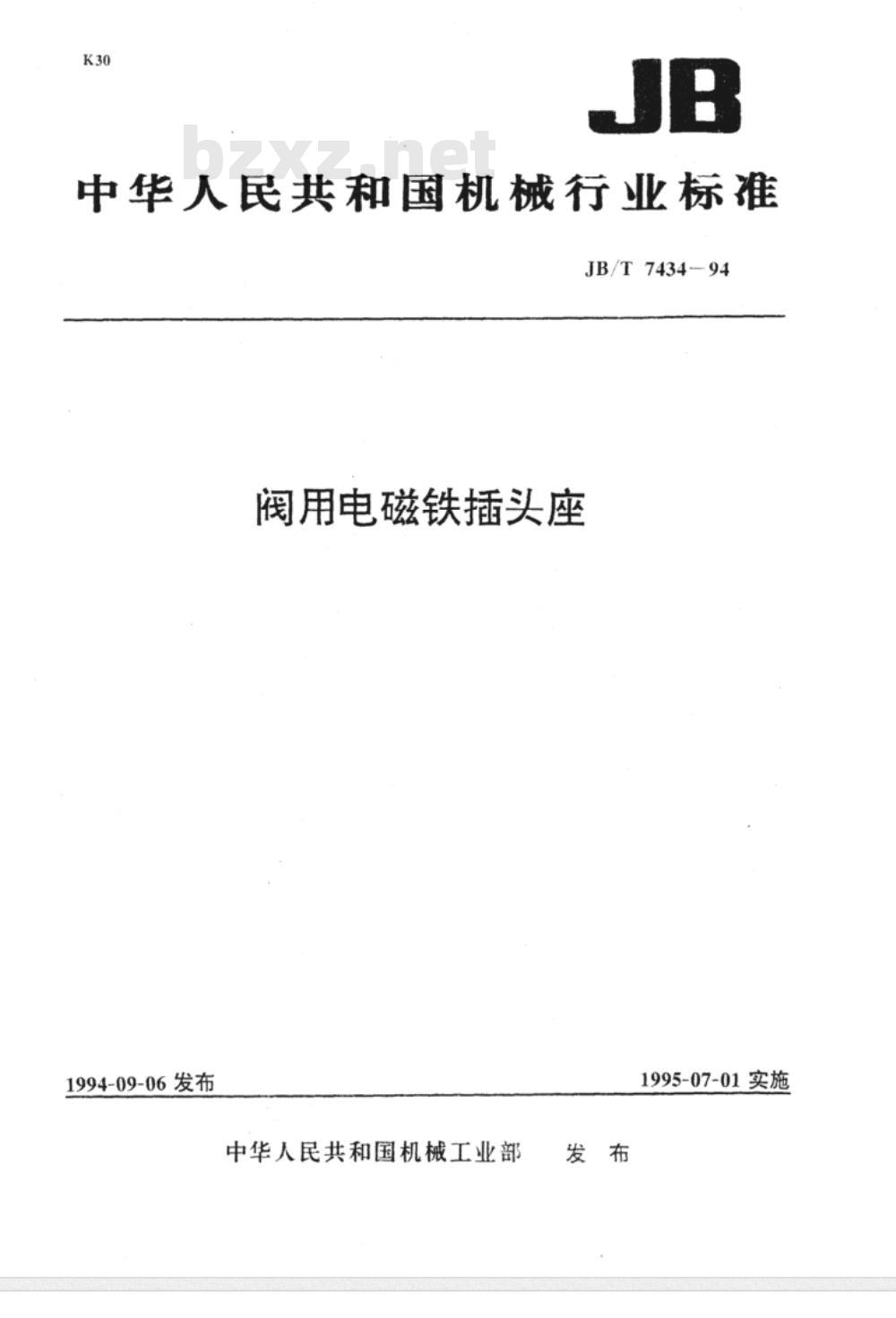

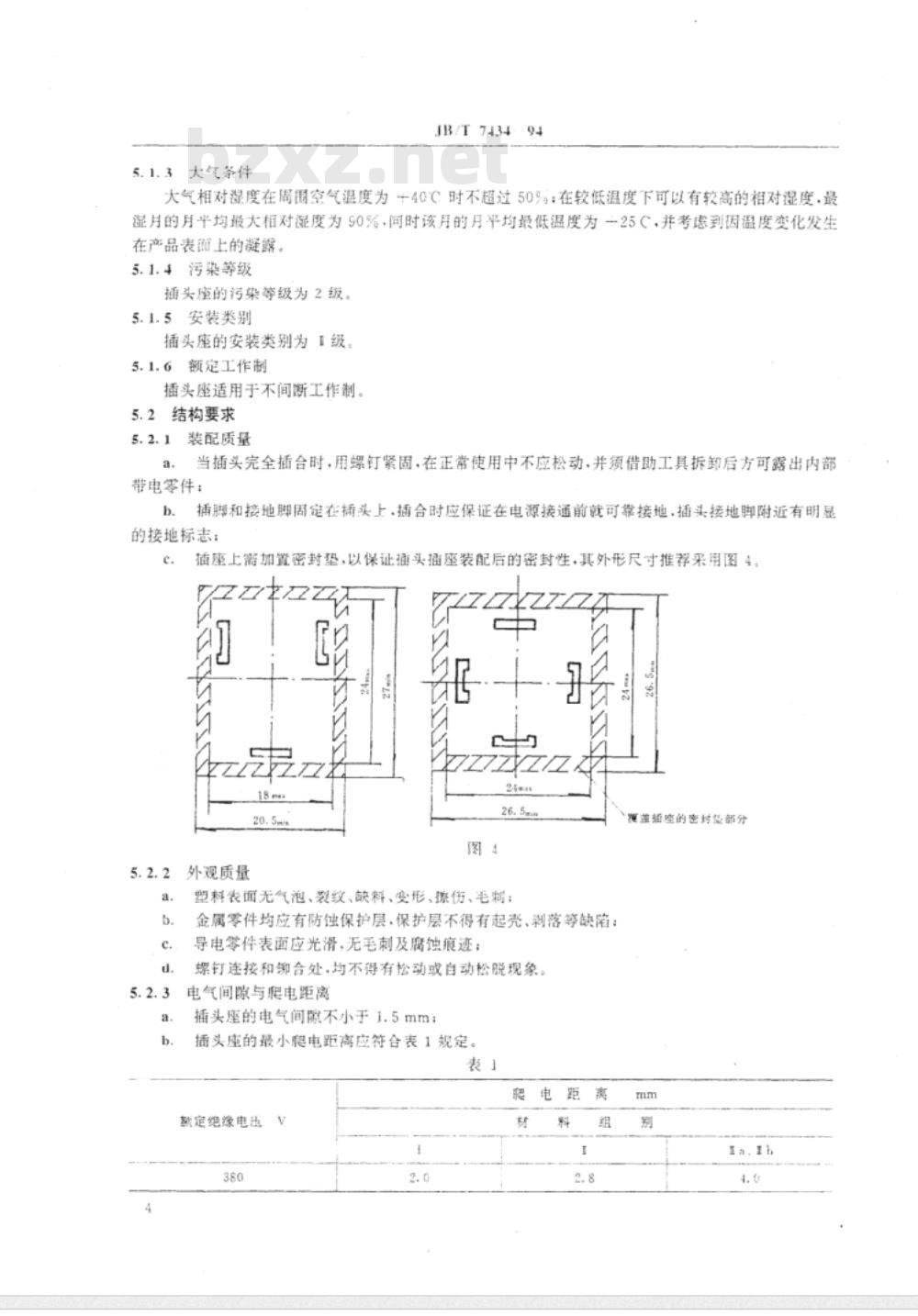

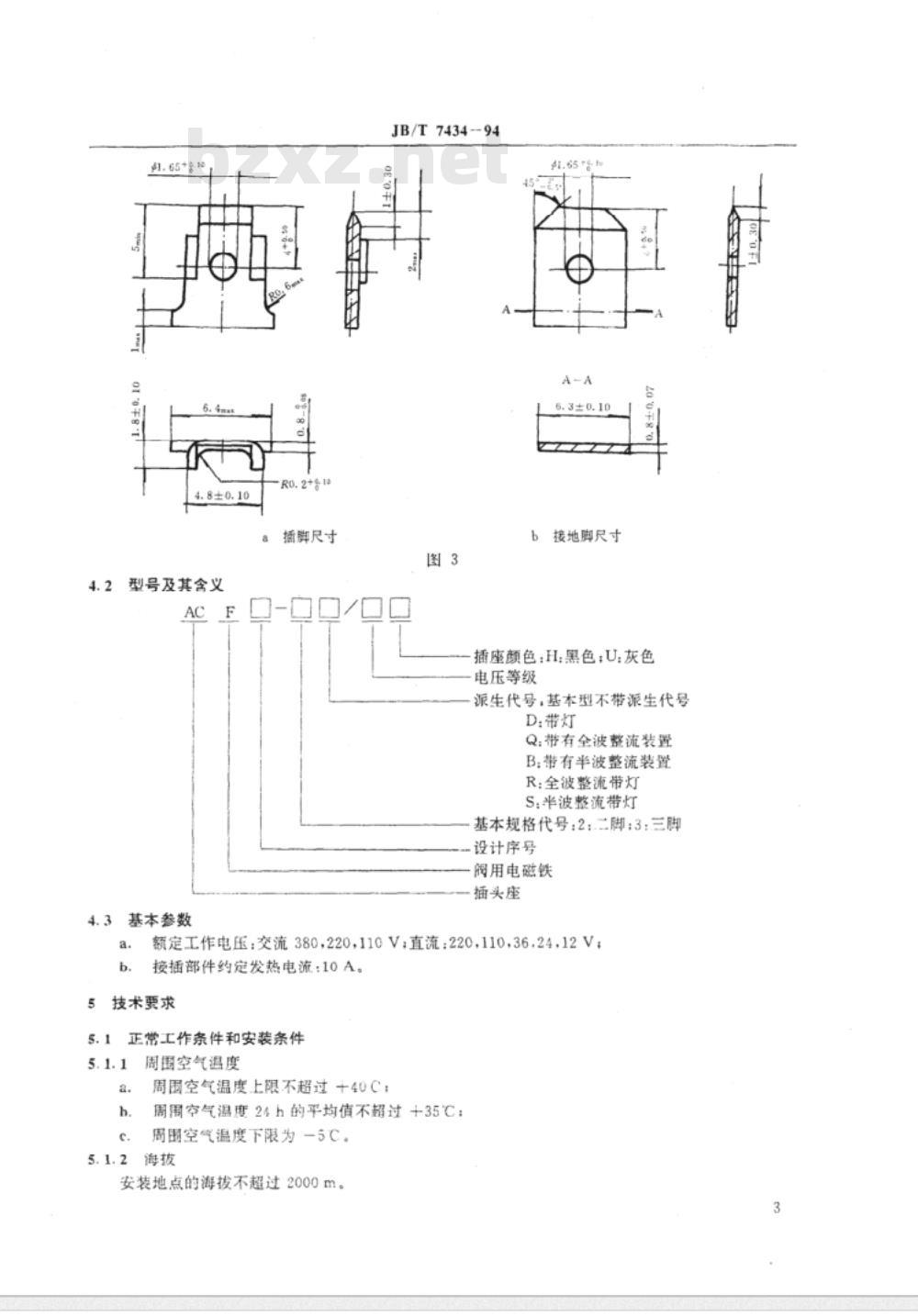

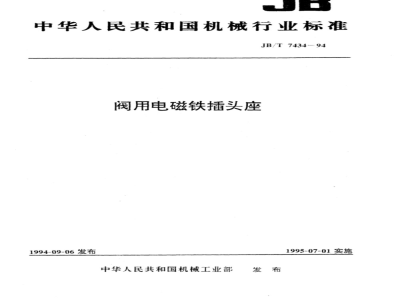

中华人民共和国机械行业标准 JB/T7434-94 阀用电磁铁插头座 1994-09-06发布 中华人民共和国机械工业部发布 1995-07-01实施 本标准规定了阀用电磁铁插头座（以下简称插头座）的型式、参数、技术要求、试验方法和检验规则等。该标准适用于在交流50/60Hz电压至380V、直流电压至220V的电路中，作为阀用电磁铁与液压、气动控制元件电源连接的插头座。本标准不适用于在通电条件下操作的插头座。 2. 引用标准 本标准引用了以下文件： - GB 998：低压电器基本试验方法 - GB 1497：低压电器基本标准 - GB 2423.4：电工电子产品基本环境试验规程 - GB 2828：逐批检查计数抽样程序及抽样表（适用于连续批的检查） - GB 2900.18：电工术语 - GB 4207：低压电器外壳防护等级 - GB 5169.4：电工电子产品着火危险试验 - GB 5226：电气控制设备 - GB/T 14048.1：低压开关设备和控制设备总则 3. 术语、符号、代号 3.1 插头座：由插头和插座两部分组成，当连接时，能连续通电。 4. 型式、基本参数与尺寸 4.1 型式 4.1.1 插头座由插头和插座两部分组成（见图1）。 4.1.2 插座引用孔压紧螺母螺纹三脚型式为M18X1.5，二脚型式为M16X1.5，接线柱接线孔径不小于2.5mm。 4.1.3 插脚和接地脚的位置、尺寸及标记，一般应符合图2，推荐采用图3规定。 4.2 型号及其含义 ACFO-OO/OO： - 插座颜色：H（黑色），U（灰色） - 电压等级：380V、220V、110V（交流）；220V、110V、36V、24V、12V（直流） - 派生代号：D（带灯），Q（带全波整流装置），B（带半波整流装置），R（全波整流带灯），S（半波整流带灯） 5. 技术要求 5.1 正常工作条件和安装条件 5.1.1 周围空气温度：上限不超过40°C，24小时的平均值不超过35°C，最低不低于-5°C。 5.1.2 海拔：安装地点的海拔不超过2000m。 5.1.3 大气条件：大气相对湿度在周围空气温度为+40°C时不超过50%，最湿月的月平均最大相对湿度为50%，该月的月平均最低温度为+25°C，并考虑到因温度变化在产品表面发生的凝露现象。 5.1.4 污染等级：插头座的污染等级为2级。 5.1.5 安装类别：插头座的安装类别为1级。 5.1.6 额定工作制：插头座适用于不间断工作制。 5.2 结构要求 5.2.1 装配质量：当插头完全插合时，螺钉应紧固，在正常使用中不应松动，且必须借助工具才能拆卸。插脚和接地脚位置应确保在电源接通前可靠接地，接地脚附近有明显接地标志。 5.2.2 密封性：插座需加置密封垫，以确保插头插座装配后的密封性。 5.2.3 外观质量：塑料表面无气泡、裂纹、缺料、变形、擦伤、毛刺；金属零件应有防蚀保护层，保护层不得有起壳、剥落等缺陷；导电零件表面应光滑，无毛刺及腐蚀痕迹；螺钉和连接处不得有松动现象。 5.3 电气性能：插头座的电气间隙不小于1.5mm，最小履电距离应符合表1的规定。 图1：插头座结构图 图2：插头插脚位置图 图3：插座尺寸图 附：表1 插头座电气性能要求表
