本标准规定了检测木螺钉螺纹小径专用卡尺的型式和尺寸。 本标准适用于ZB J13 002.2表1第6项。 JB/T 7384.14-1994 紧固件 木螺钉螺纹小径卡尺 JB/T7384.14-1994
标准内容

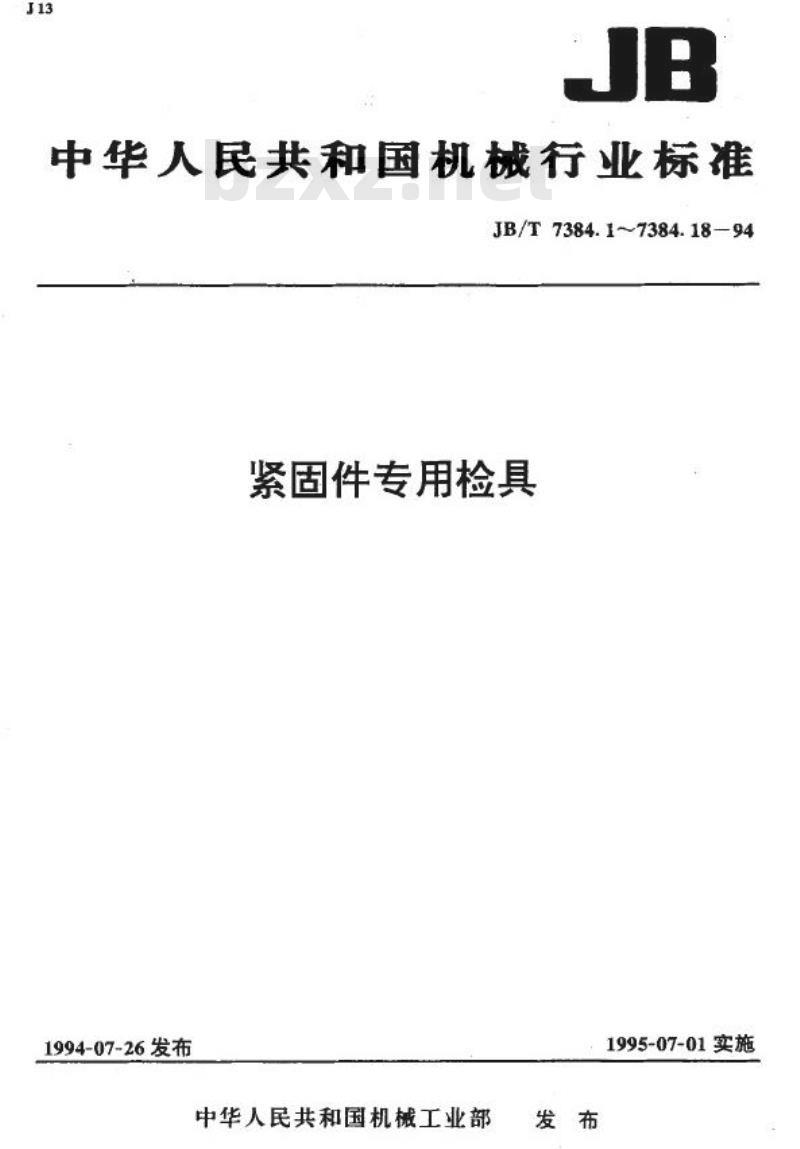

中华人民共和国机械行业标准 JB/T7384.1~7384.18-94 紧固件专用检具 1994-07-26发布 1995-07-01实施
1 范围
本标准规定了检测木螺钉螺纹小径专用卡尺的型式和尺寸要求，适用于ZBJ13002.2表1第6项。
2 规范性引用文件
本标准引用了以下文件：
GB1214
ZBJ13002.2
3 木螺钉螺纹小径卡尺的型式和尺寸
木螺钉螺纹小径卡尺的型式和尺寸按图1规定。根据GB1214-75游标卡尺，外量爪刃口角度按图A-A所示进行设计。适用于2.5mm及以下规格的卡尺刃口角度为6=0.4，适用于3mm及以上规格的角度为6=0.6。
4 卡尺设计图

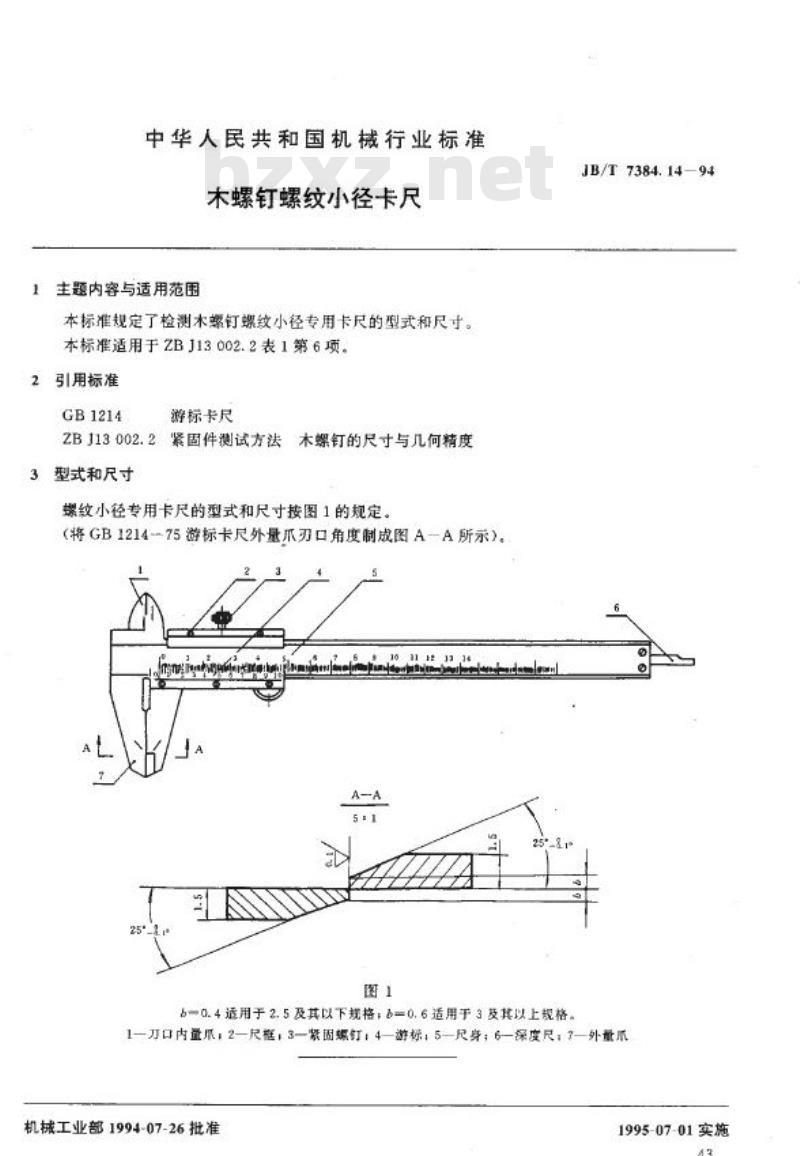

图1中详细标出了木螺钉螺纹小径卡尺的设计和各部分结构：
1—刀口内量爪，2—尺框，3—紧固媒钉，4—游标，5—尺身，6—深度尺，7—外量爪。
机械工业部批准 1994-07-26
