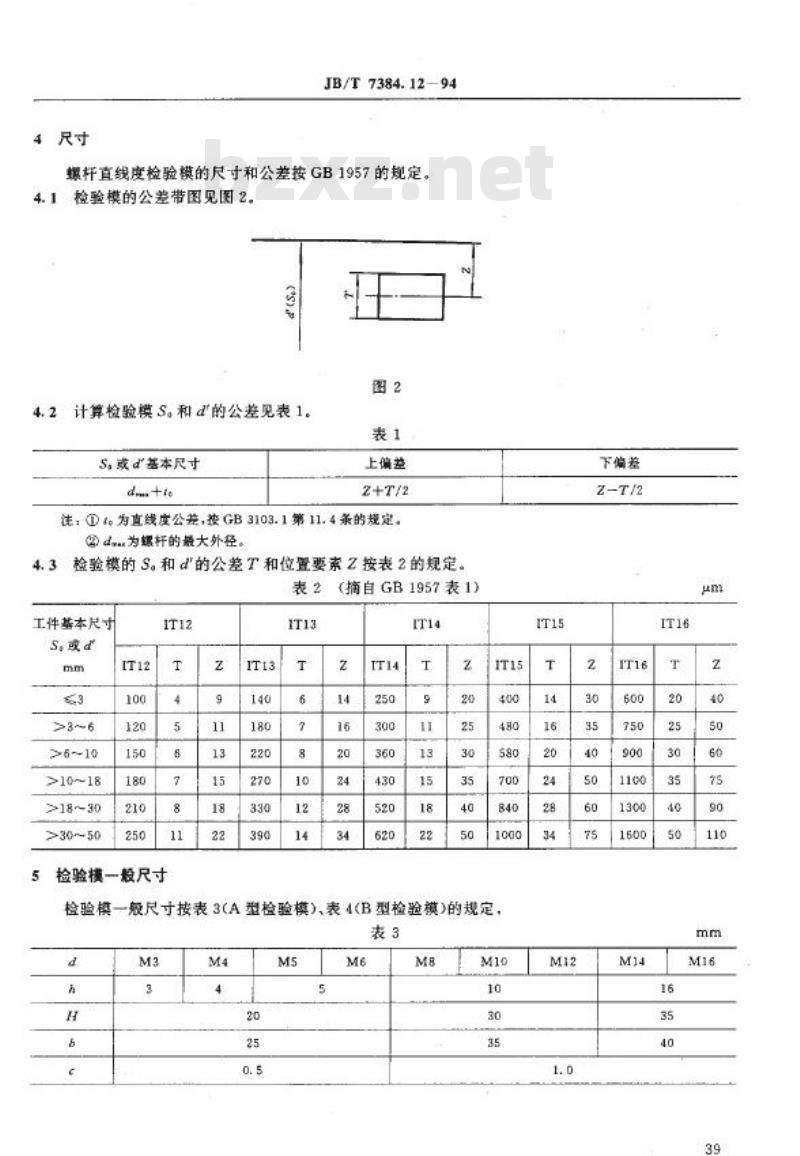

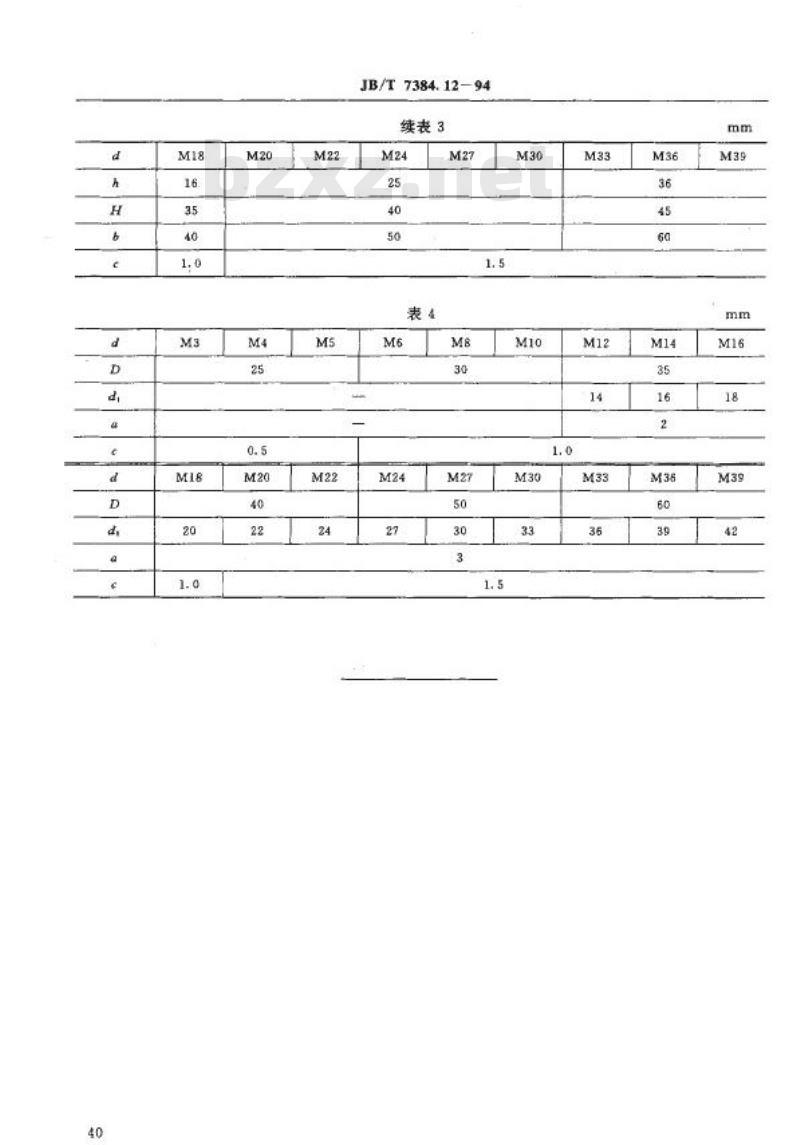

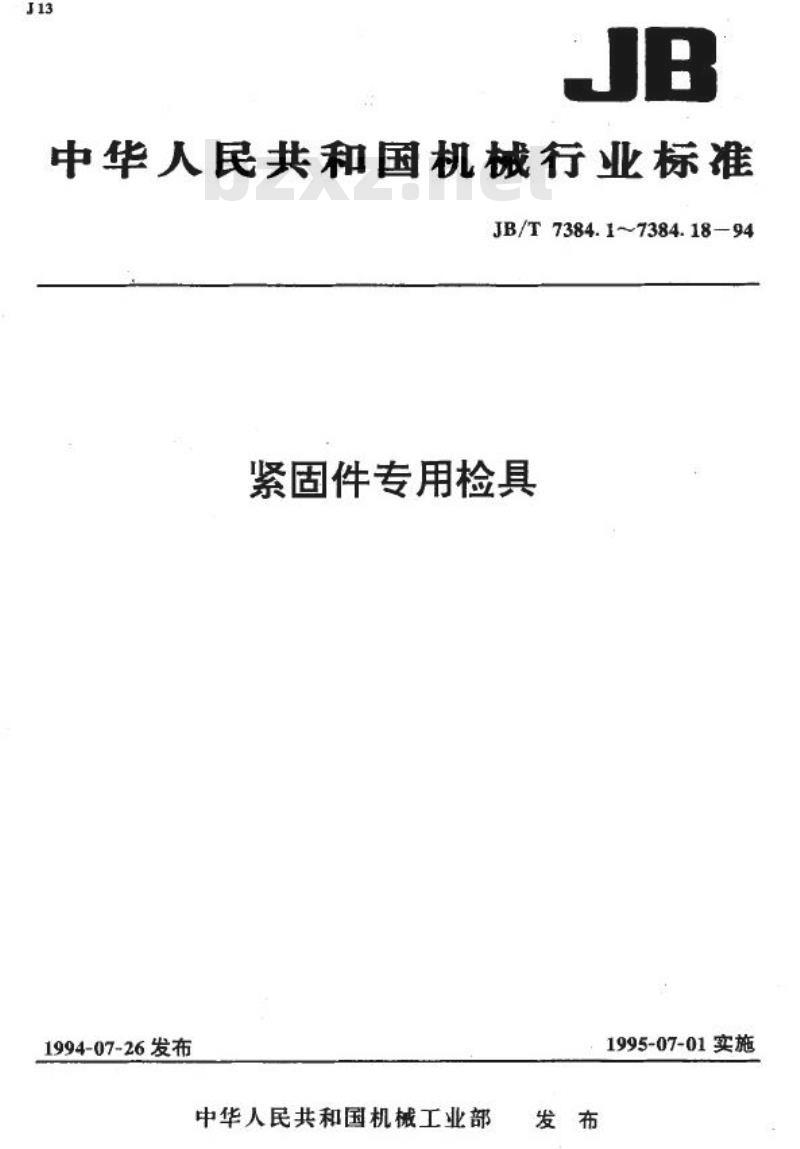

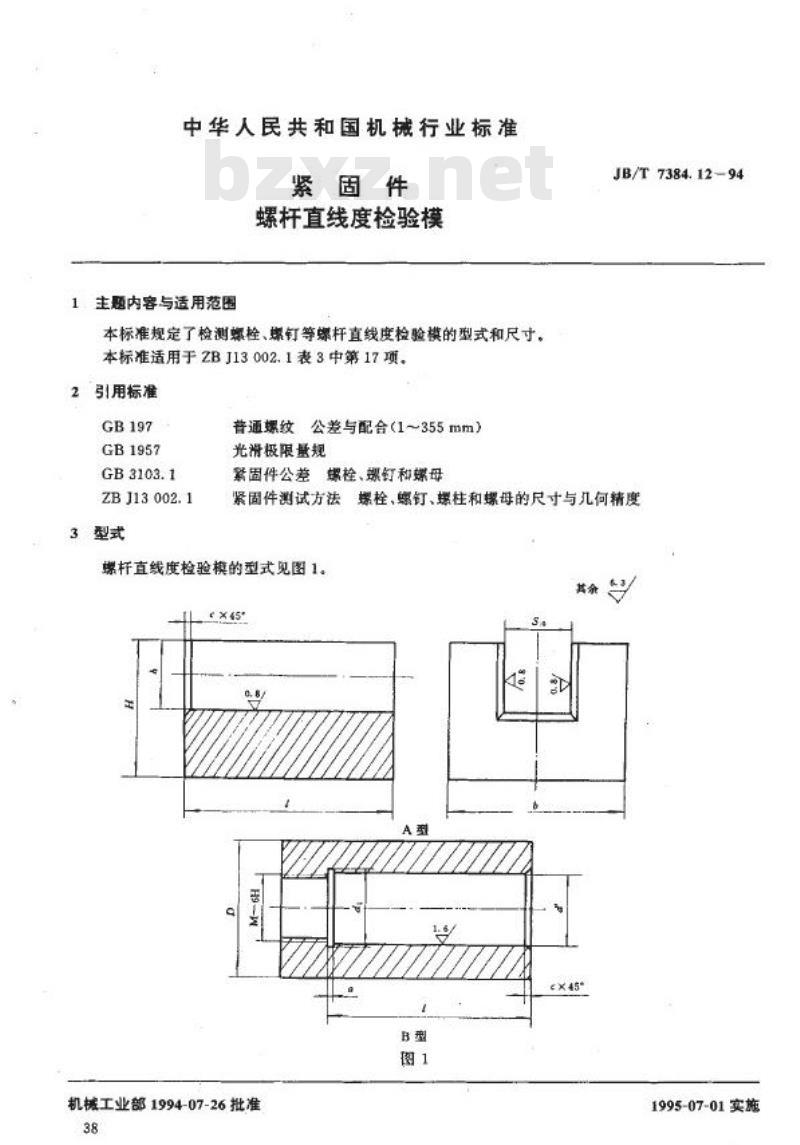

中华人民共和国机械行业标准 JB/T7384.1~7384.18-94 紧固件专用检具 1994-07-26发布 1995-07-01实施 1 范围 本标准规定了检测螺栓、螺钉等螺杆直线度检验模的型式和尺寸要求，适用于ZBJ13002.1表3中第17项。 2 规范性引用文件 本标准引用了以下文件： GB197 GB1957 GB3103.1 ZBJ13002.1 3 紧固件直线度检验模的型式和尺寸 紧固件螺杆直线度检验模的型式见图1。 4 尺寸 4.1 检验模的公差带 检验模的公差带如图2所示。 4.2 计算检验模S和d的公差 S或d的基本尺寸为dm+te，上偏差为Z+T/2。 4.3 检验模的公差和位置 检验模S和d的公差T和位置要求按表2规定。 表1 检验模尺寸公差 工件基本尺寸 | S,或d (mm) | 上偏差 (Z+T/2) 3 >3~6 >6~10 >10~18 >18~30 >30~50 IT12 | 100 | 120 | 150 | 180 | 210 | 250 表2 检验模尺寸和公差 工件基本尺寸 | S,或d (mm) | IT12 | 5 | 6 | 8 | 11 检验模一般尺寸 | N | 11 | 13 | 15 | 18 | 22 表3 A型检验模尺寸 d | h | H | 6 | c | M3 | 3 | M4 | 4 | M5 | 5 | M6 | 6 M8 | 8 | M10 | 10 | 30 | 35 | 40 表4 B型检验模尺寸 M6 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M30 | M36 | M39
