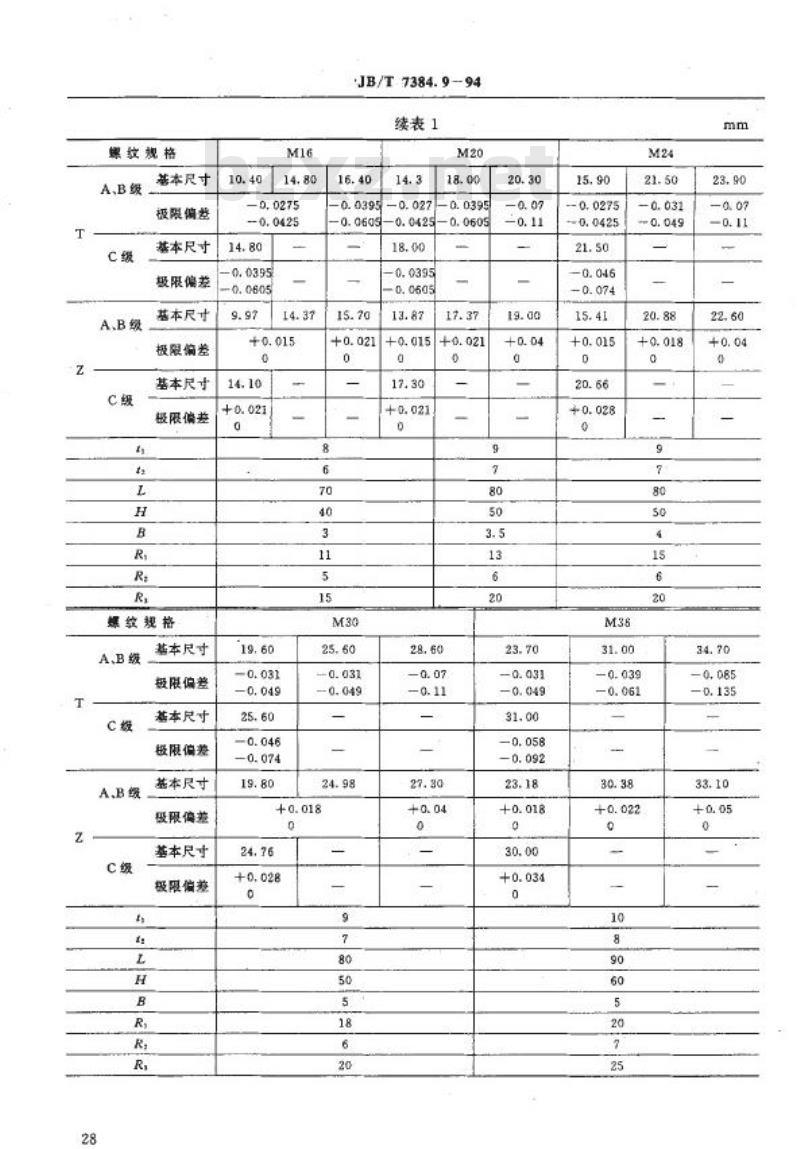

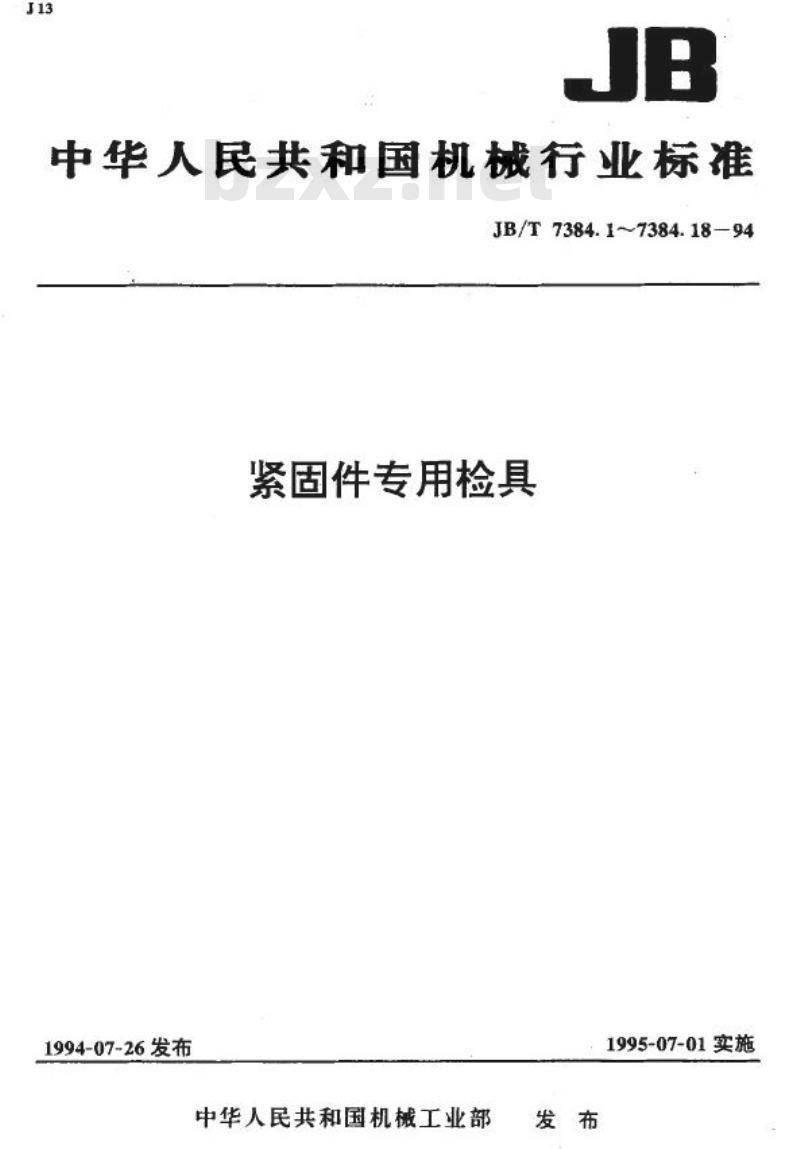

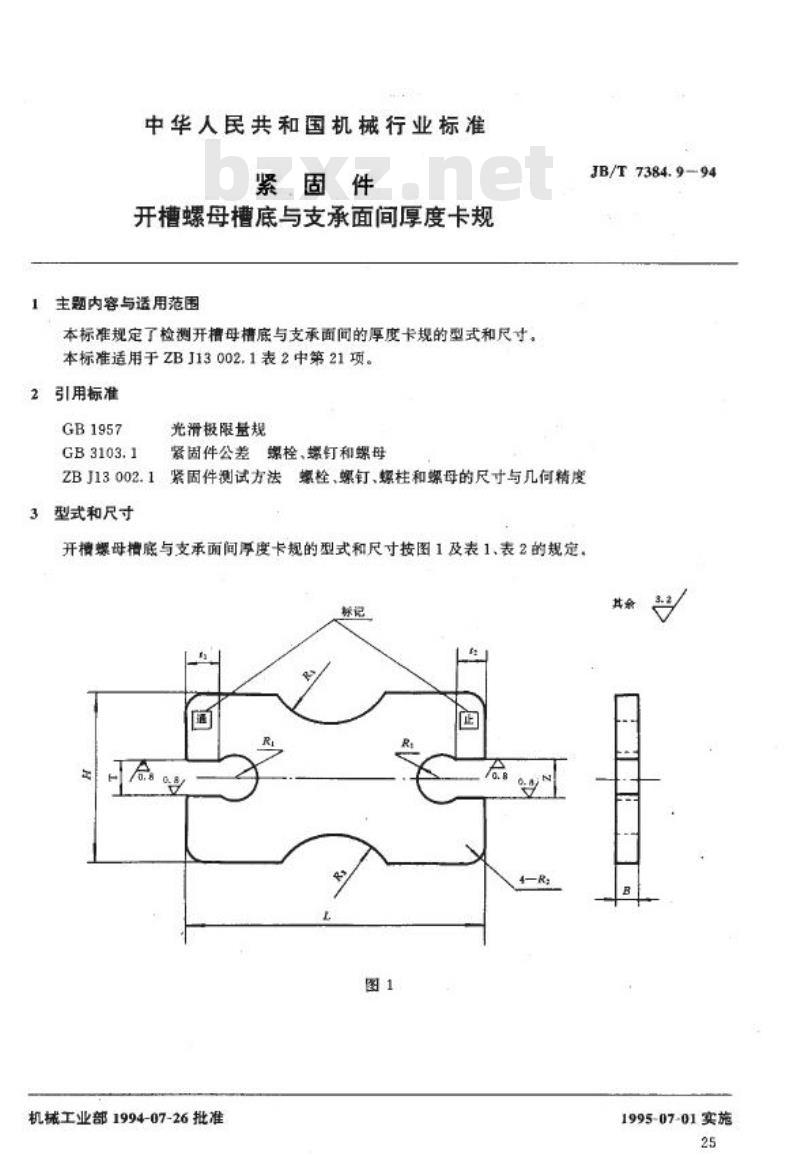

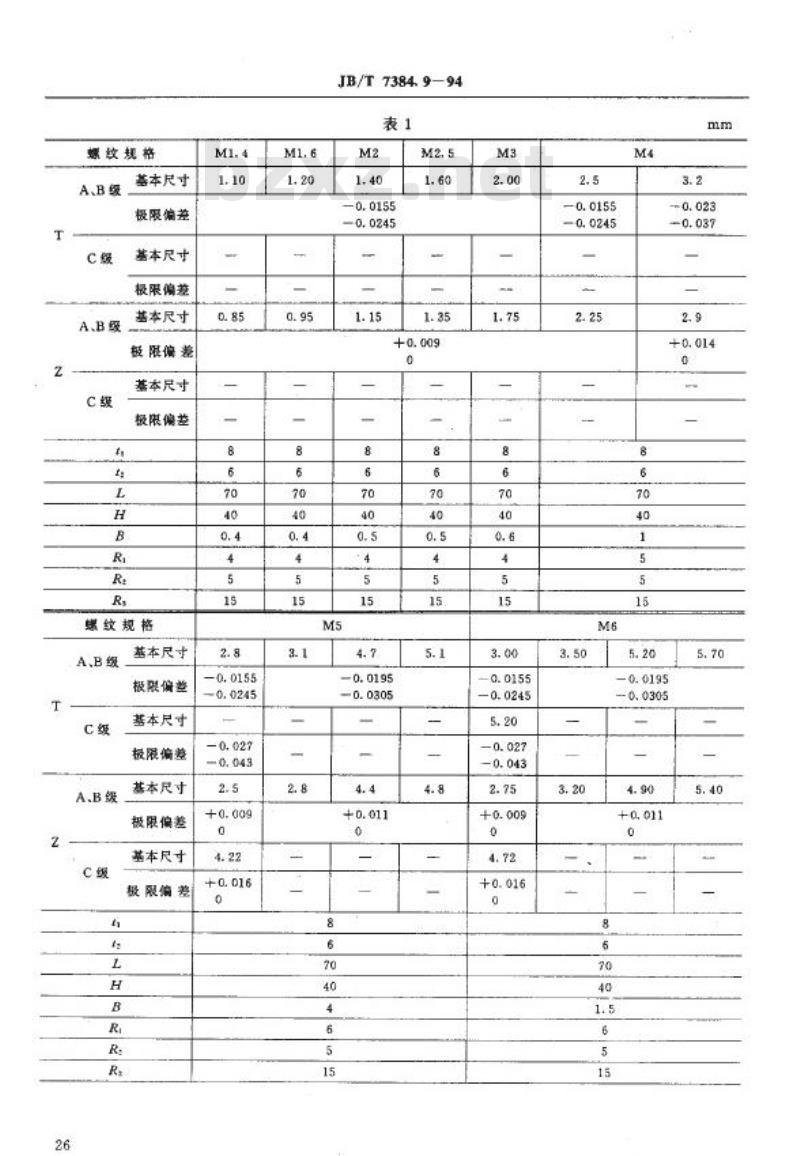

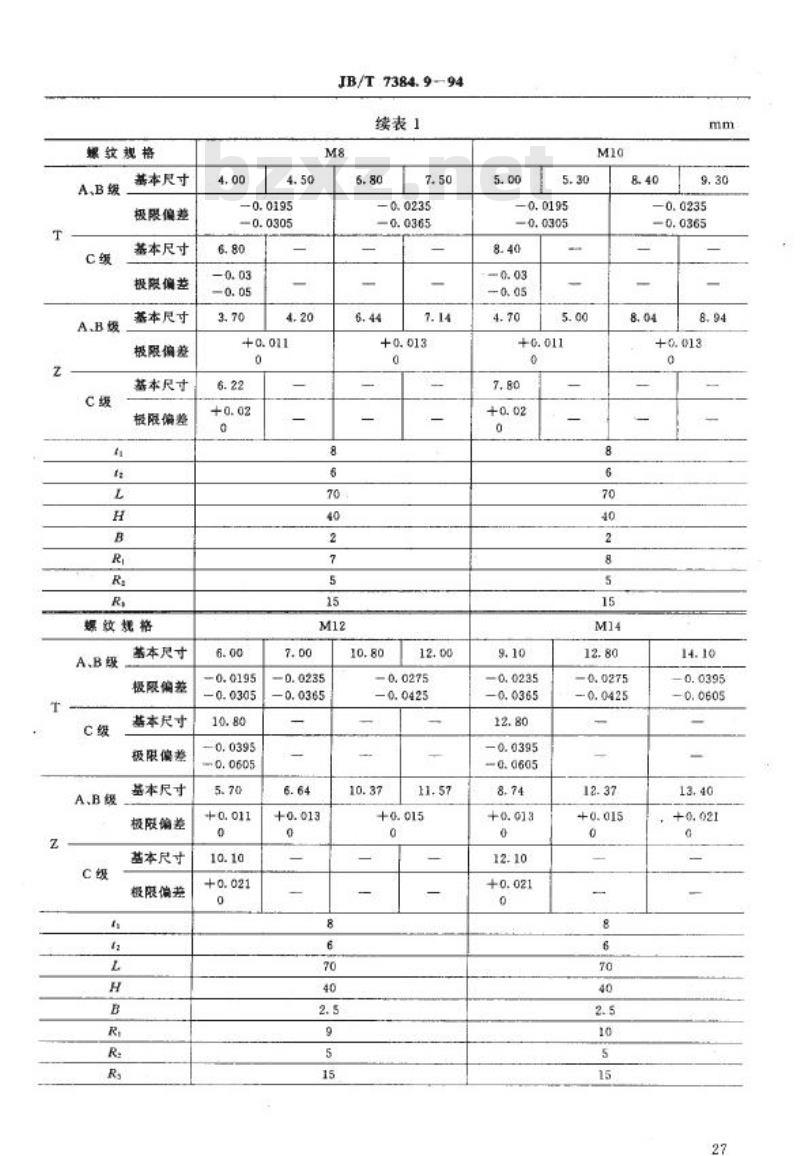

中华人民共和国机械行业标准 JB/T7384.1～7384.18-94 紧固件专用检具 1994-07-26发布 中华人民共和国机械工业部发布 1995-07-01实施 3. 主题内容与适用范围 本标准规定了检测开槽螺母槽底与支承面间的厚度卡规的型式和尺寸。本标准适用于ZBJ13002.1表2中第21项。 4. 规范性引用文件 GB1957 光滑极限量规 ZBJ13002.1 紧固件测试方法（螺栓、螺钉、螺柱和螺母的尺寸与几何精度） 5. 型式和尺寸 开槽螺母槽底与支承面间厚度卡规的型式和尺寸按图1及表1、表2的规定。 6. 螺纹规格及偏差（部分表格转换为文本） 螺纹规格 基本尺寸 通规极限偏差 止规极限偏差 M1.4 1.10 0.85 M1.6 1.20 0.95 M2 1.40 1.15 M2.5 1.60 1.35 M5 3.10 2.80 M3 2.00 1.75 M6 3.50 3.20 M8 6.80 7.50 M12 6.00 5.70 M10 6.80 7.14 注：适用于开槽螺母槽底与支承面间的厚度卡规检测。 机械工业部 1994-07-26批准，1995-07-01实施。
