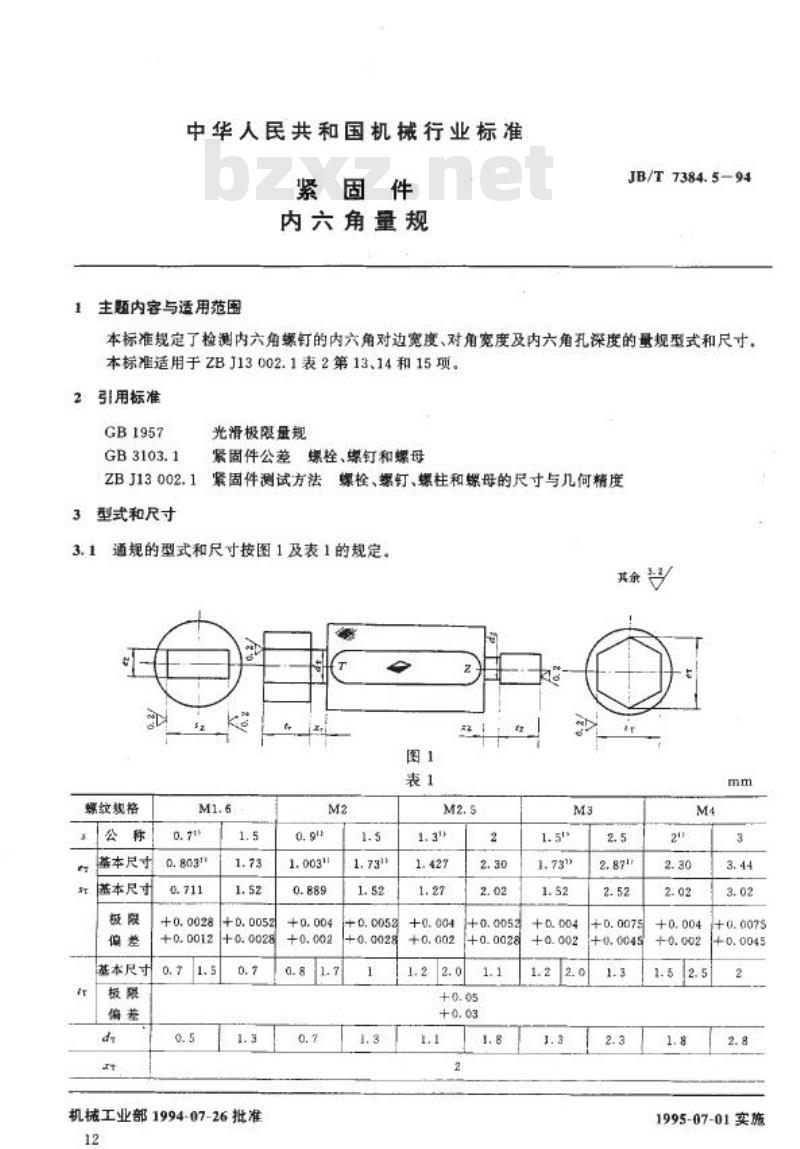

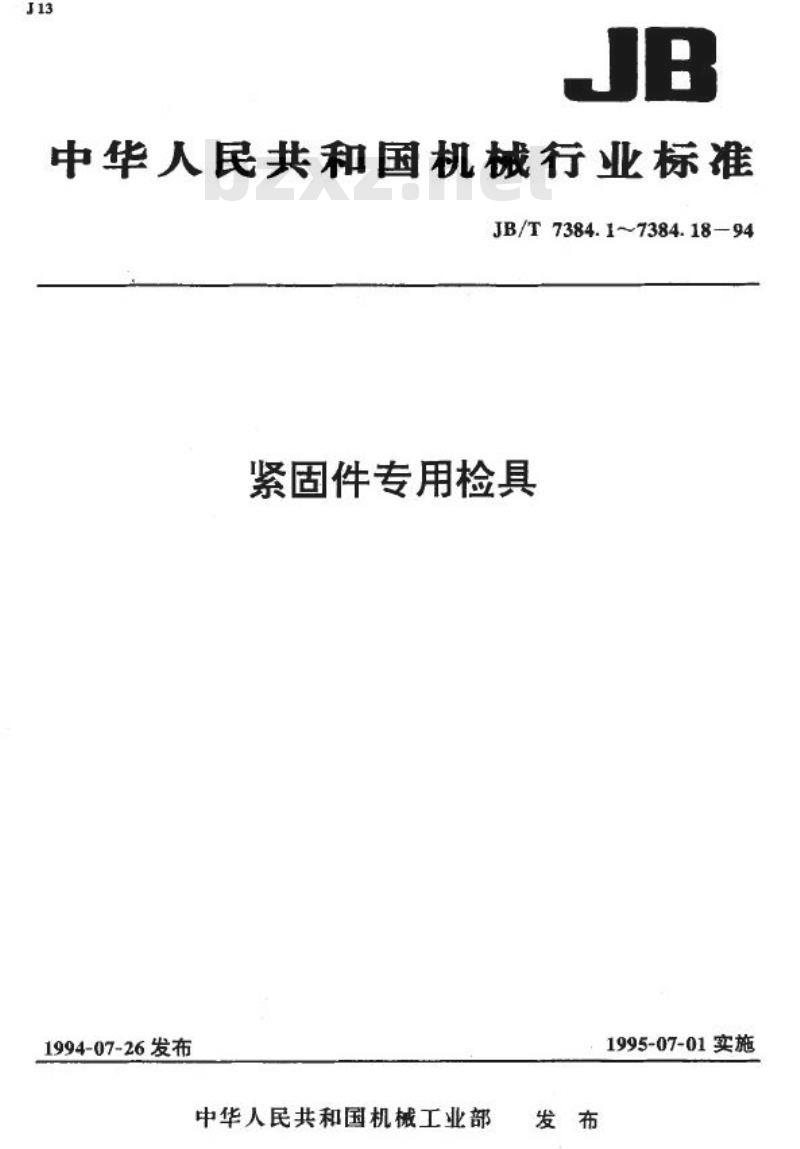

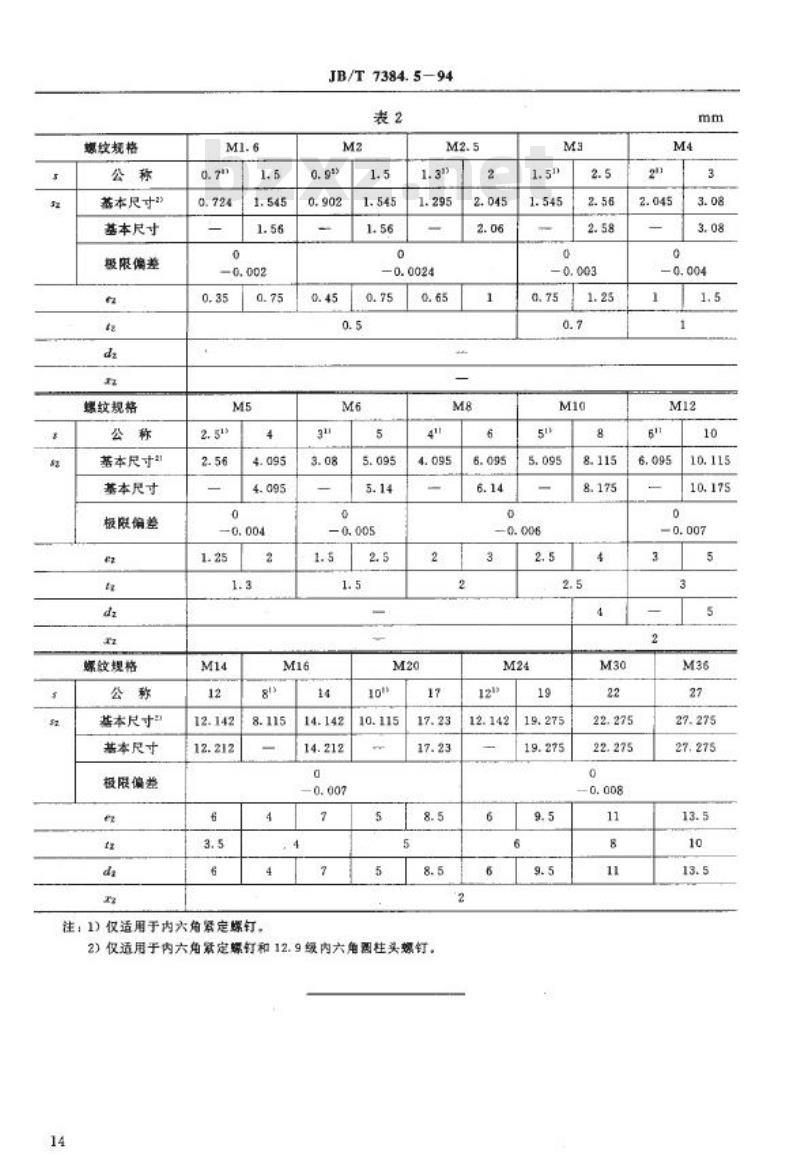

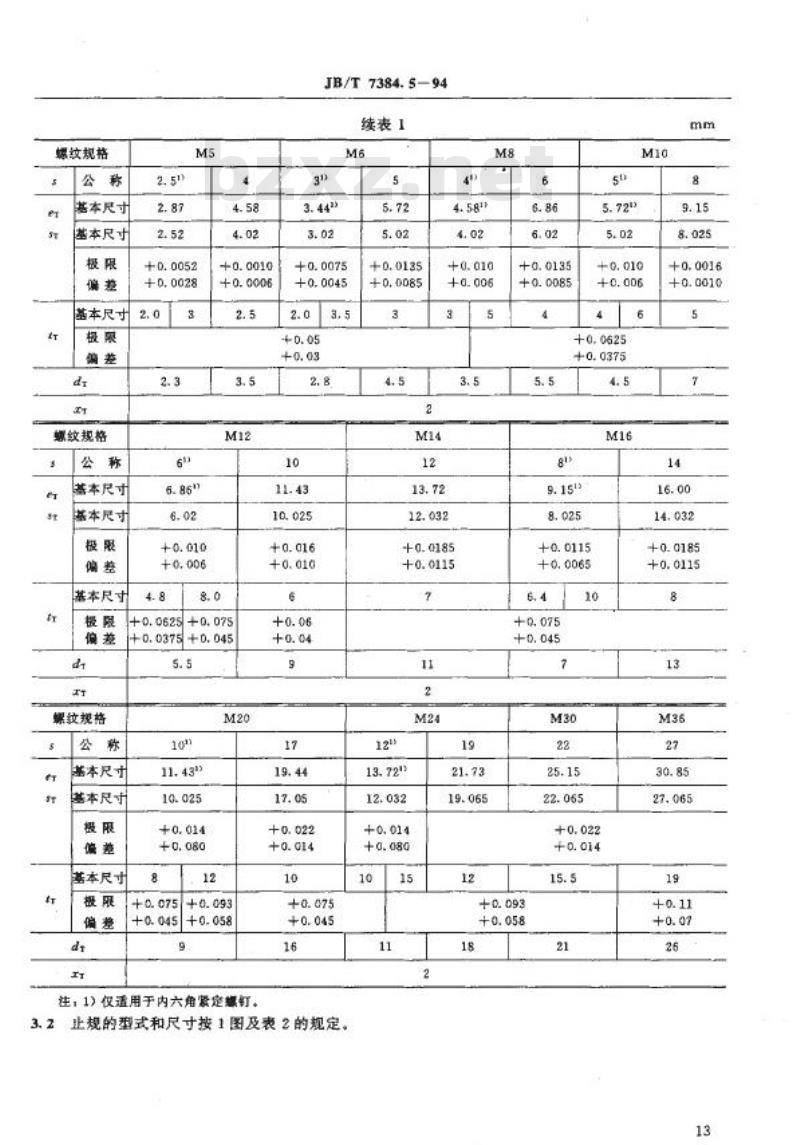

中华人民共和国机械行业标准 JB/T7384.1～7384.18-94 紧固件专用检具 1994-07-26发布 中华人民共和国机械工业部发布 1995-07-01实施 1. 主题内容与适用范围 本标准规定了检测内六角螺钉的内六角对边宽度、对角宽度及内六角孔深度的量规型式和尺寸。本标准适用于ZBJ13002.1表2第13、14和15项。 2. 规范性引用文件 GB1957、GB3103.1 光滑极限量规 紧固件公差螺栓、螺钉和螺母 ZBJ13002.1 紧固件测试方法 螺栓、螺钉、螺柱和螺母的尺寸与几何精度。 3. 型式和尺寸 3.1 通规的型式和尺寸见图1及表1的规定。各规格的偏差和极限值如下： 螺纹规格 A级 B级 C级 | 螺纹规格 | A级偏差 | B级偏差 | C级偏差 | |---|---|---|---| | M1.6 | 0.71 | 0.803 | +0.0028 | +0.0012 | | M2 | 1.003 | 0.889 | +0.004 | +0.002 | | M2.5 | 1.31 | 1.427 | +0.004 | +0.002 | | M3 | 1.5 | 1.73 | +0.004 | +0.002 | | M4 | 2.30 | 2.02 | +0.004 | +0.002 | | M5 | 2.87 | 2.52 | +0.0052 | +0.0028 | | M6 | 3.44 | 3.02 | +0.0075 | +0.0045 | | M8 | 4.58 | 4.02 | +0.010 | +0.006 | | M10 | 6.86 | 6.02 | +0.010 | +0.006 | | M12 | 8.0 | 7.0 | +0.016 | +0.010 | | M14 | 10.0 | 9.0 | +0.022 | +0.014 | | M16 | 12.0 | 11.0 | +0.025 | +0.015 | 3.2 止规的型式和尺寸按图2及表2的规定。 机械工业部 1994-07-26批准，1995-07-01实施。
