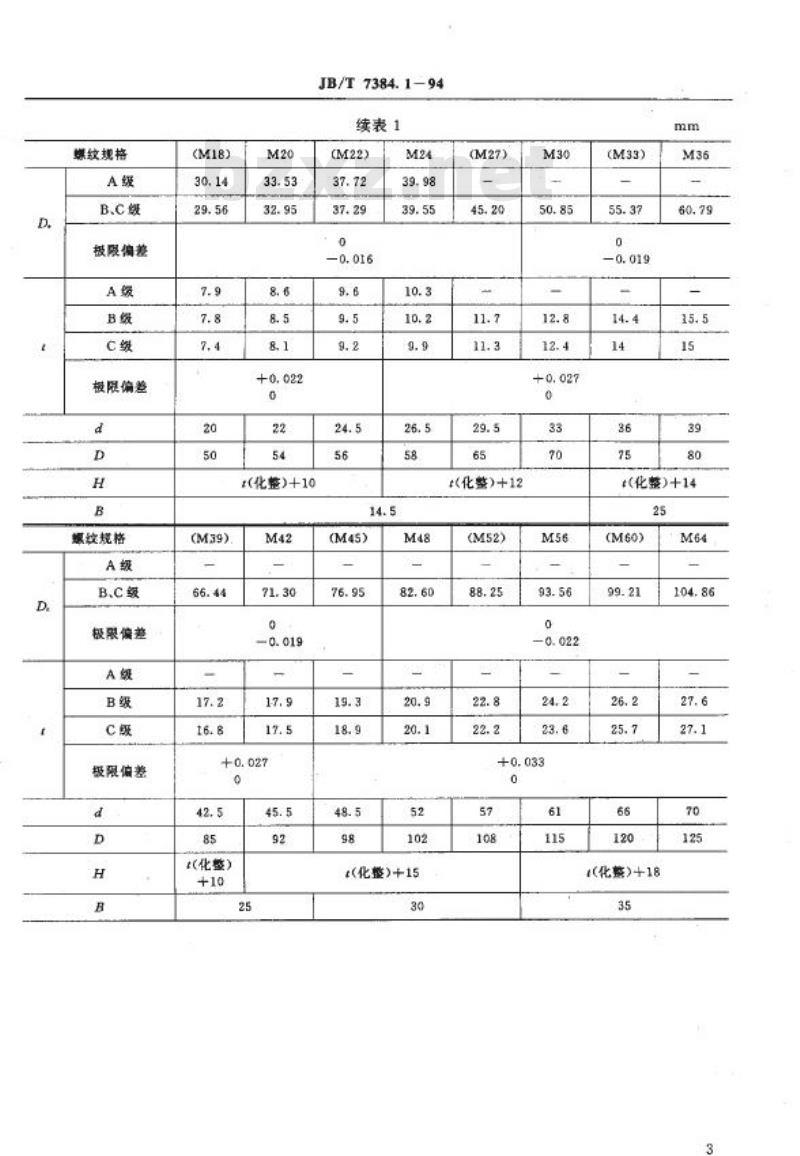

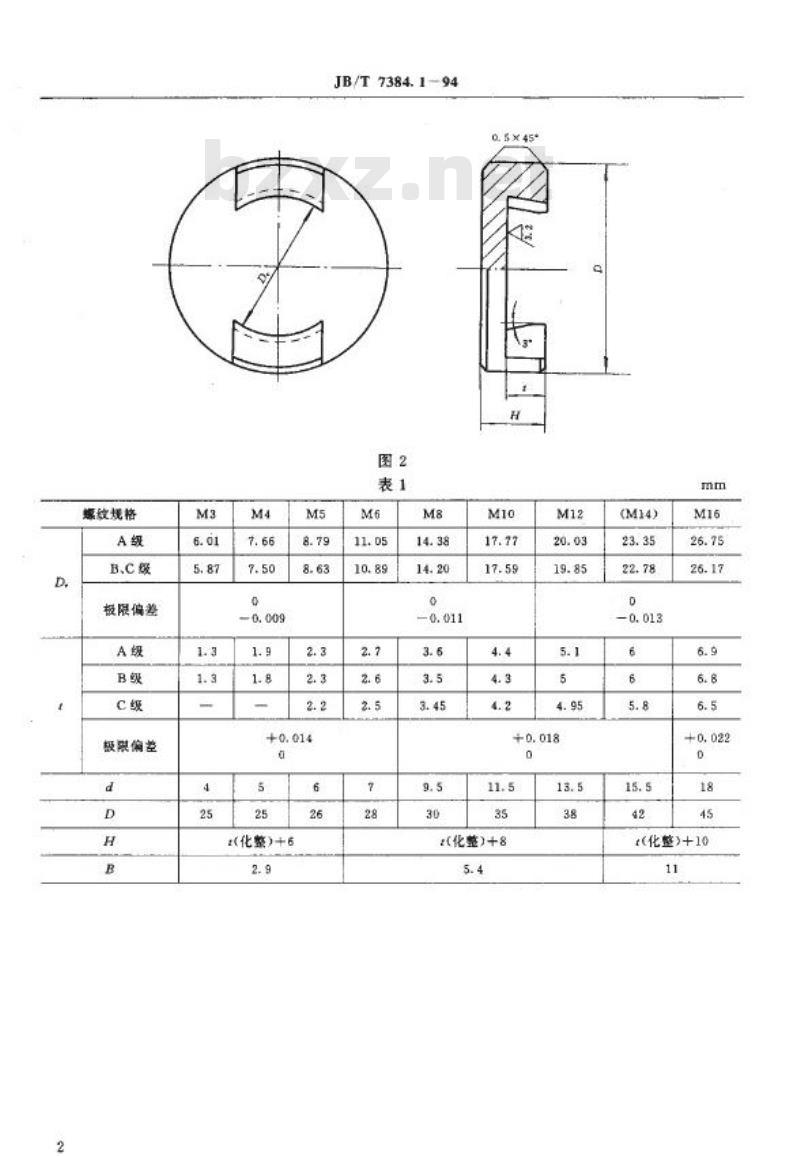

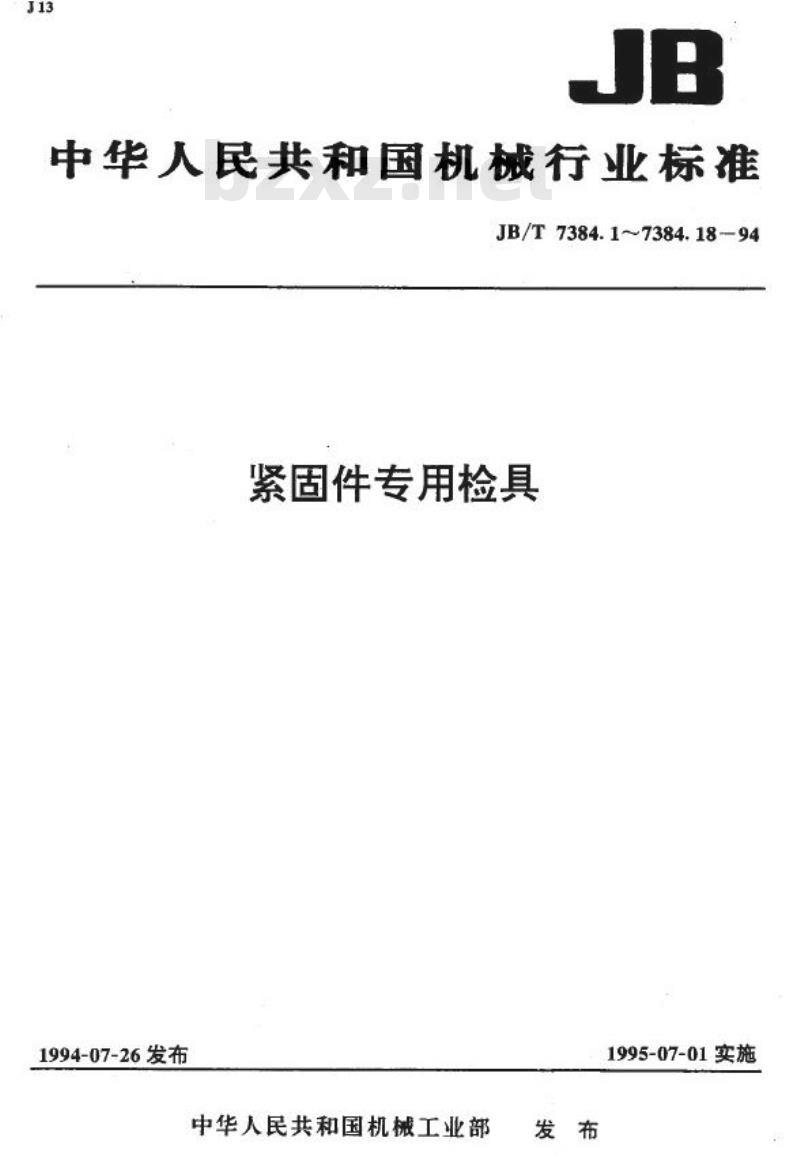

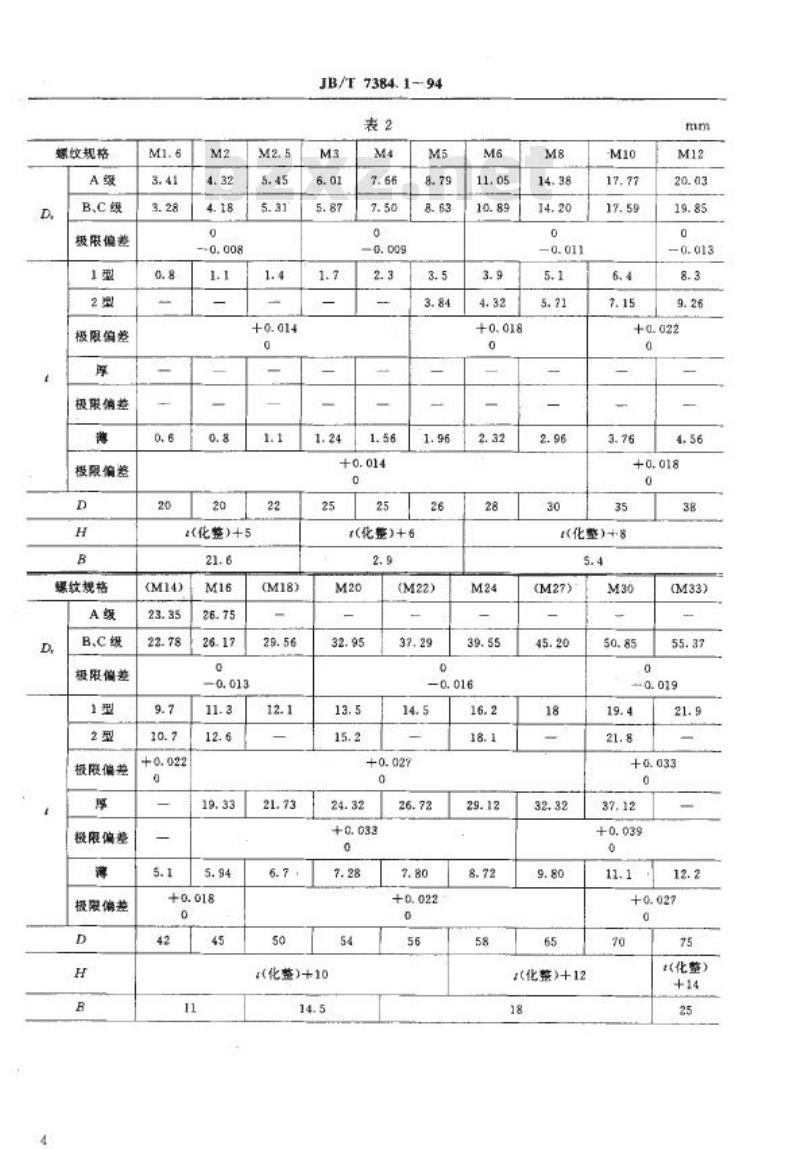

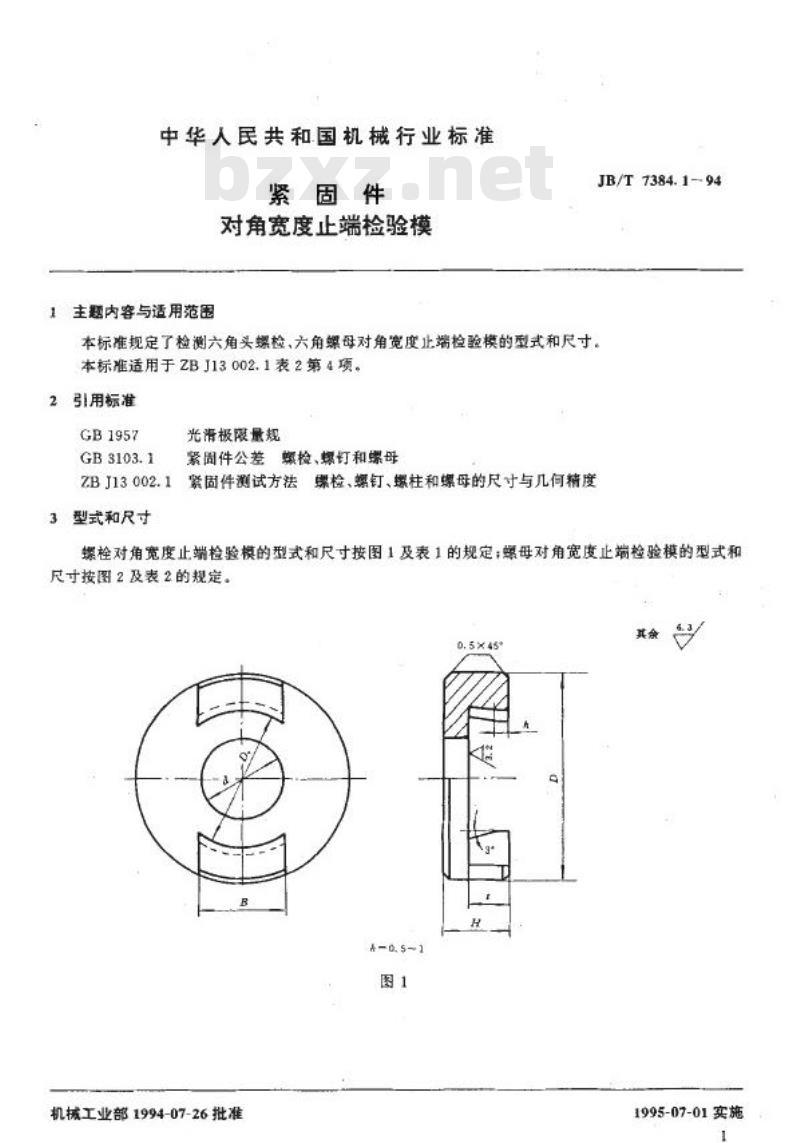

中华人民共和国机械行业标准 JB/T 7384.1~7384.18-94 紧固件专用检具 1994-07-26发布 1995-07-01实施 1. 主题内容与适用范围 本标准规定了检测六角头螺钉、六角螺母对角宽度止端检验模的型式和尺寸。适用于ZBJ13002.1表2第4项。 2. 引用标准 GB1957 光清极限量规 GB3103.1 紧固件公差螺检、螺钉和螺母 ZBJ13002.1 紧固件测试方法，螺钉、螺母及螺柱的尺寸与几何精度。 3. 型式和尺寸 螺栓对角宽度止端检验模的型式和尺寸按图1及表1的规定；螺母对角宽度止端检验模的型式和尺寸按图2及表2的规定。 表1 螺栓对角宽度止端检验模尺寸 规格 A级极限偏差 B级极限偏差 C级极限偏差 M3 6.01 5.87 1.3 M4 7.66 7.50 0.009 M5 8.79 8.63 2.3 M6 11.05 10.89 2.7 M8 14.38 14.20 0 M10 17.77 17.59 4.4 M12 20.03 19.85 5.1 M16 26.75 26.17 6.9 M20 33.53 32.95 8.6 M24 39.98 39.55 10.3 M30 50.85 50.27 12.8 M36 60.79 60.39 15.5 M42 71.30 70.89 17.9 表2 螺母对角宽度止端检验模尺寸 规格 A级极限偏差 B级极限偏差 C级极限偏差 M3 6.02 5.88 1.3 M4 7.68 7.51 0.010 M5 8.80 8.64 2.3 M6 11.10 10.91 2.8 M8 14.40 14.22 0 M10 17.80 17.62 4.5 M12 20.05 19.87 5.2 M16 26.80 26.22 7.0 M20 33.60 33.00 8.7 M24 40.05 39.63 10.4 M30 50.90 50.32 12.9 M36 60.85 60.45 15.6 M42 71.40 71.00 18.0 4. 螺纹规格与极限偏差 螺纹规格的极限偏差根据A、B、C级的不同要求进行设定，确保精度符合标准。 5. 材料、热处理及表面处理 精冲模的材料、热处理、表面处理要求由制造者确定，确保产品符合相关标准的精度要求。 6. 标记 精冲模的标记内容包括： 6.1 名称：十字槽精冲模 6.2 制品的规格：仅标记螺纹直径规格。 6.3 十字槽的型式：按GB944.1等十字槽标准的规定。 6.4 标记示例：GB818十字槽盘头螺钉、M6.H型；精冲模外径D=23mm、长度L=25mm的标记：十字槽精冲模JB/T7383818M6 7. 标志与包装 7.1 精冲模的标志应符合要求： 7.1.1 商品精冲模必须制出标志，标志部位由制造者确定。 7.1.2 标志内容包括：标准编号、规格、十字槽型式及制造商的商标。 7.2 包装、运输及存储要求由制造者根据相关标准确定。 附加说明：本标准由全国紧固件标准化技术委员会提出，由机械工业部机械标准化研究所归口并负责起草。
