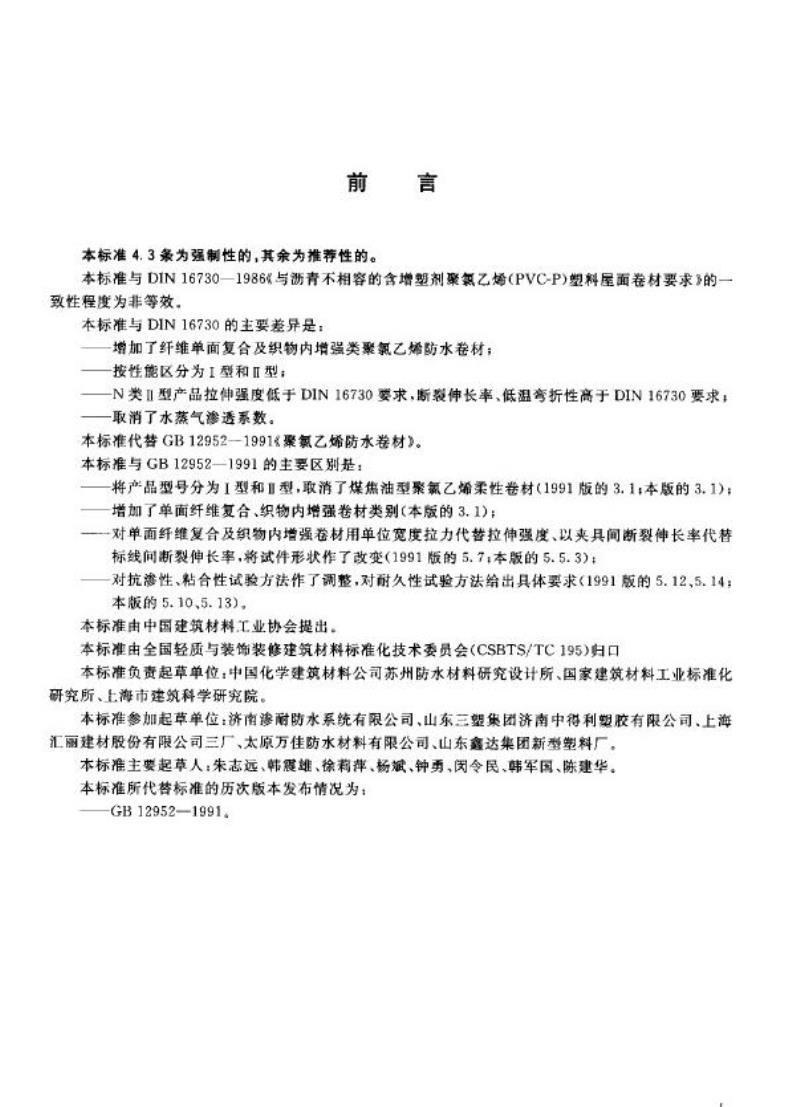

本标准4.3条为强制性的，其余条款为推荐性。本标准与DIN 16730-1986《与沥青不相容的含增塑剂氯乙烯(PVC-P)塑料屋面卷材要求》非等效，其主要差异在于：增加了纤维单面复合及织物内增强类聚氯乙烯防水卷材；按性能区分为I型和Ⅱ型，N类I型产品拉伸强度低于DIN 16730要求，但断裂伸长率、低温弯折性高于DIN 16730要求；取消了水蒸气渗透系数。本标准代替GB 12952-1991《聚氯乙烯防水卷材》。与GB 12952-1991的主要区别为：产品型号分为I型和Ⅱ型，取消煤焦油型聚氟乙烯柔性卷材；增加单面纤维复合、织物内增强卷材类别；单面纤维复合及织物内增强卷材使用单位宽度拉力代替拉伸强度，以具间断裂伸长率代替标线间断裂伸长率，并调整试件形状；对抗渗性、粘合性试验方法作了调整，对耐久性试验方法给出具体要求。本标准由中国建筑材料工业协会提出，全国轻质与装饰装修建筑材料标准化技术委员会(CSBTS/TC195)归口。本标准起草单位包括：中国化学建筑材料公司苏州防水材料研究设计所、国家建筑材料工业标准化研究所、上海市建筑科学研究院；参与起草单位有济南渗耐防水系统有限公司、山东三塑集团济南中得利塑胶有限公司、上海汇丽建材股份有限公司三厂、太原万佳防水材料有限公司、山东鑫达集团新型塑料厂。主要起草人：朱志远、韩震雄、徐莉萍、杨斌、钟勇、闵令民、韩军国、陈建华。本标准代替GB 12952-1991。

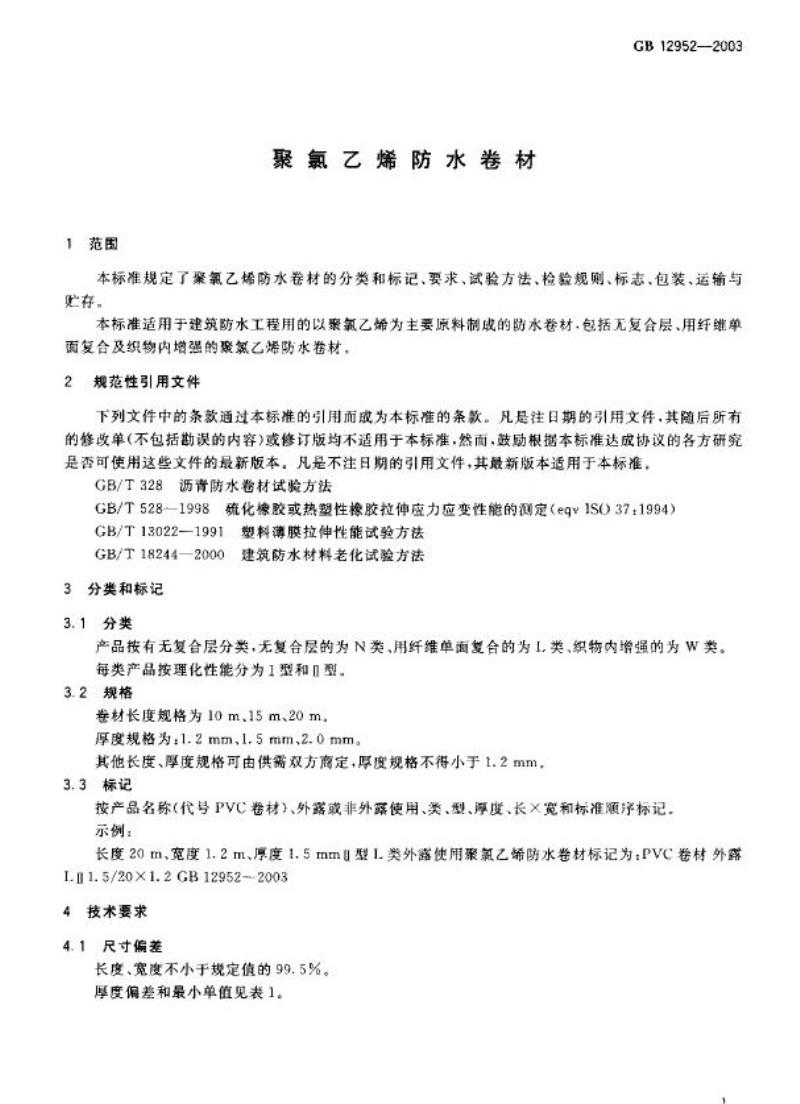

1 范围
本标准规定了聚氯乙烯防水卷材的分类和标记、要求、试验方法、检验规则、标志、包装、运输与储存。本标准适用于建筑防水工程用的以聚氯乙烯为主要原料制成的防水卷材，包括无复合层、纤维单面复合及织物内增强聚氯乙烯防水卷材。
2 规范性引用文件
下列文件中的条款通过本标准引用成为本标准条款。凡注日期的引用文件，其随后所有修改单（不包括勘误）或修订版不适用于本标准，但鼓励各方根据本标准协议研究是否可使用这些文件的最新版本。凡不注日期的引用文件，其最新版本适用于本标准：
- GB/T 328 沥青防水卷材试验方法
- GB/T 528-1998 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定（等效ISO 37:1994）
- GB/T 13022-1991 塑料薄膜拉伸性能试验方法
- GB/T 18244-2000 建筑防水材料老化试验方法
3 分类和标记
3.1 分类
产品按有无复合层分类：无复合层为N类、纤维单面复合为L类、织物内增强为W类。每类产品按理化性能分为I型和Ⅱ型。
3.2 规格
卷材长度规格为10m、15m、20m，厚度规格为1.2mm、1.5mm、2.0mm。其他长度、厚度规格可由供需双方商定，但厚度不得小于1.2mm。
3.3 标记
按产品名称（代号PVC卷材）、使用类型（外露或非外露）、类别、型、厚度、长×宽及标准顺序进行标记。例如：长度20m、宽度1.2m、厚度1.5mm的Ⅱ型L类外露使用聚氯乙烯防水卷材标记为：PVC卷材 外露 LⅠ 1.5/20×1.2 GB 12952-2003
4 技术要求
4.1 尺寸偏差
卷材长度、宽度不小于规定值的99.5%。厚度偏差及最小值见表1。

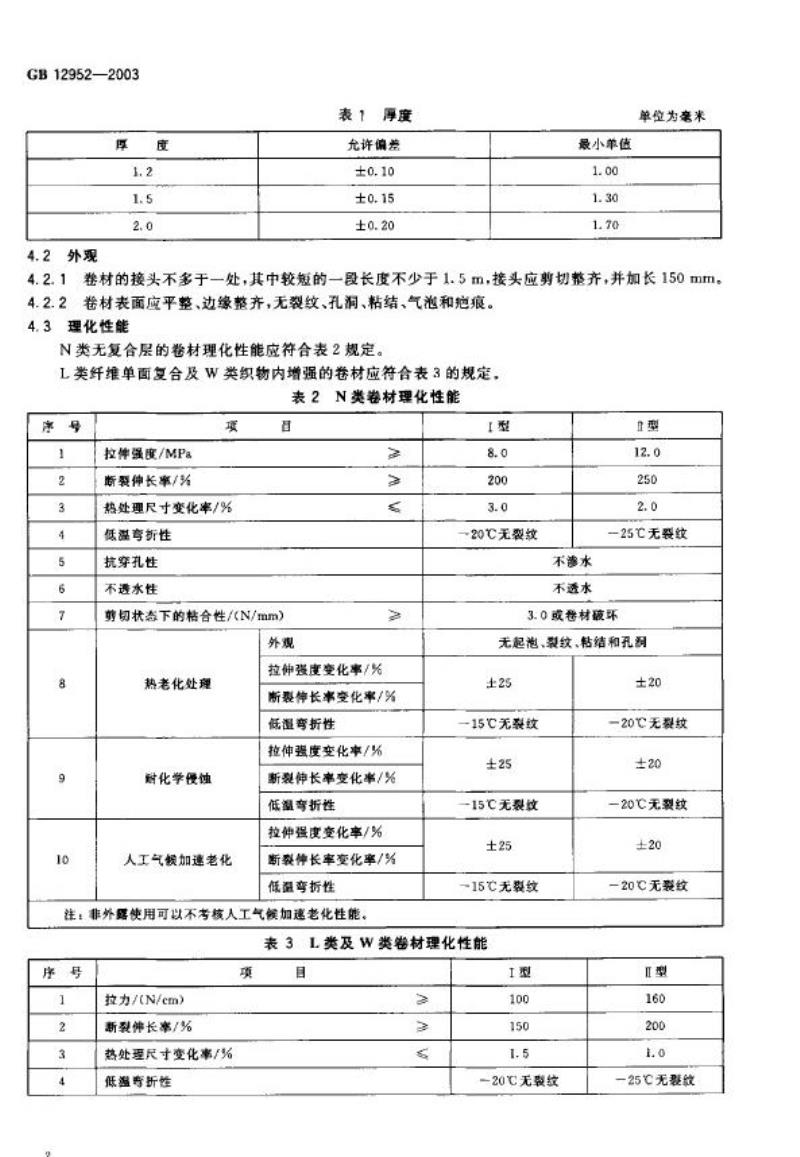

表1 厚度允许偏差及最小值
厚度(mm)：1.2 | 1.5 | 2.0免费标准下载网bzxz
允许偏差(mm)：±0.10 | ±0.15 | ±0.20
最小单值(mm)：1.00 | 1.30 | 1.70
4.2 外观
4.2.1 卷材接头不多于一处，较短段长度不少于1.5m，接头应剪切整齐，并加长150mm。
4.2.2 卷材表面应平整，边缘整齐，无裂纹、孔洞、粘结、气泡及疤痕。
4.3 理化性能
N类无复合层卷材理化性能见表2。L类纤维单面复合及W类织物内增强卷材理化性能见表3。表2 N类卷材理化性能
序号 | 项目 | I型
2 | 拉伸强度/MPa | 8.0
3 | 断裂伸长率/% | 200
4 | 热处理尺寸变化率/% | 3.0
5 | 低温弯折性 | 合格
7 | 抗穿孔性 | 合格
8 | 不透水性 | 合格
9 | 剪切粘合性/(N/mm) | 合格
10 | 外观 | 合格
热老化处理：拉伸强度变化率/断裂伸长率变化率/低温弯折性均应符合要求
注：非外露使用可不考核人工气候加速老化性能。
