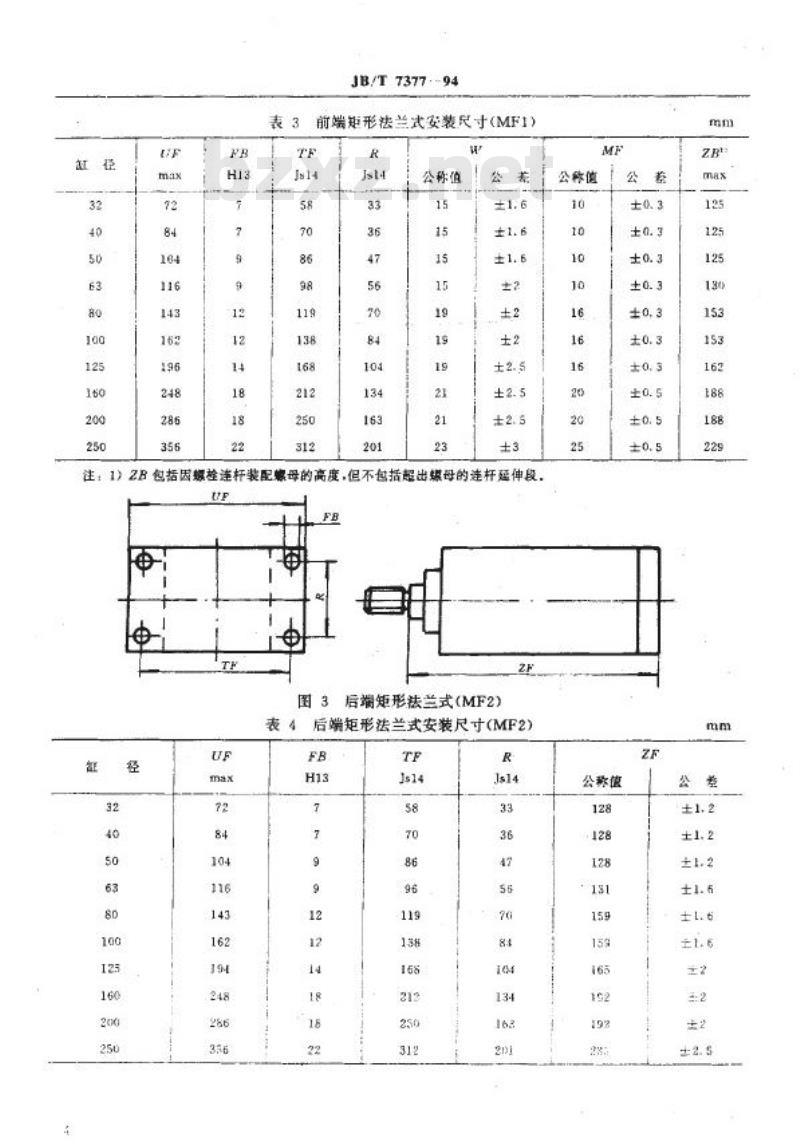

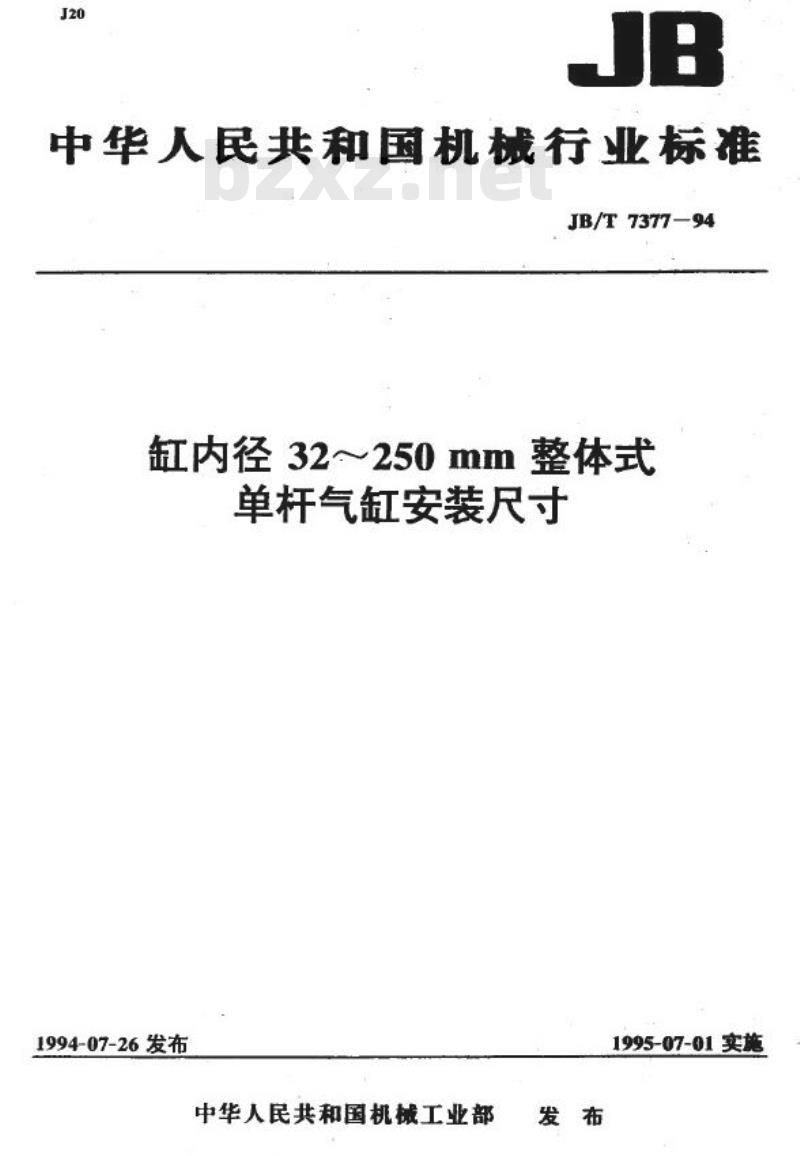

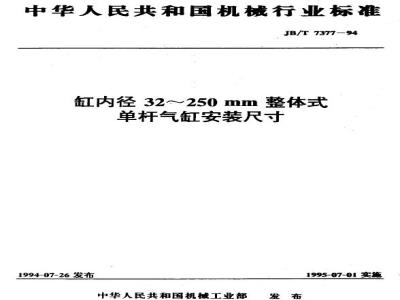

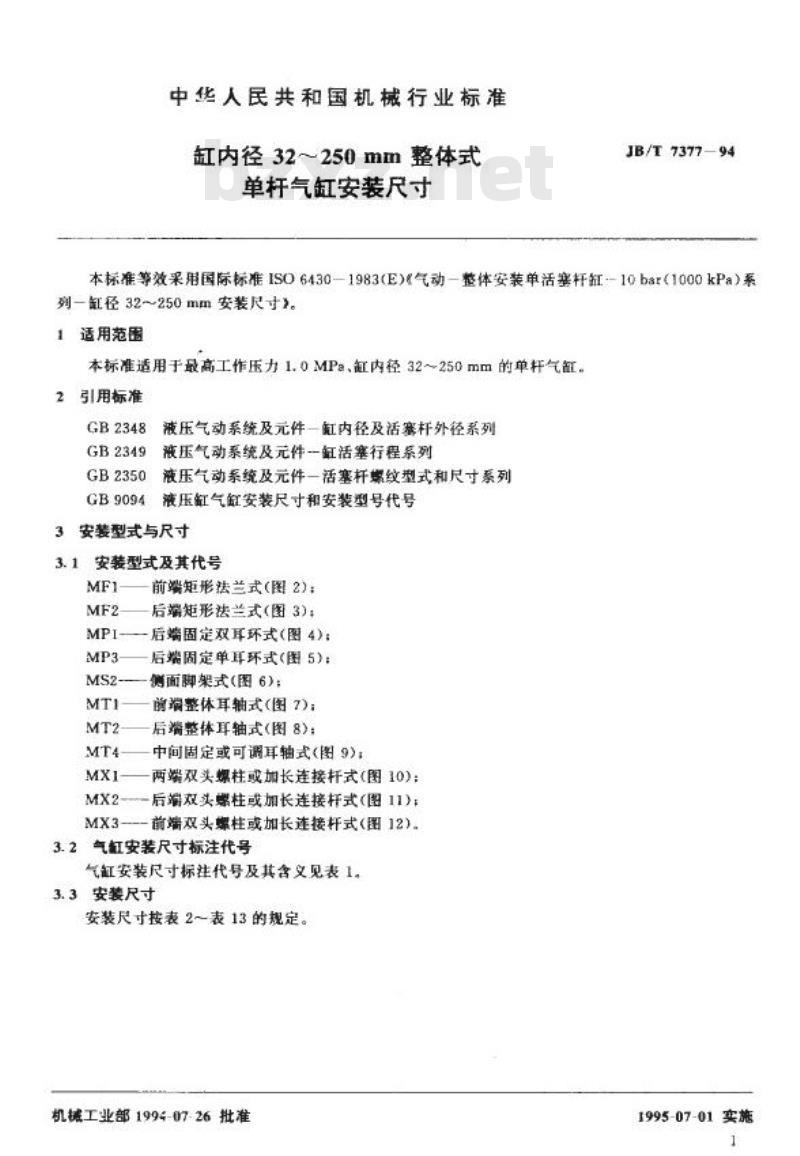

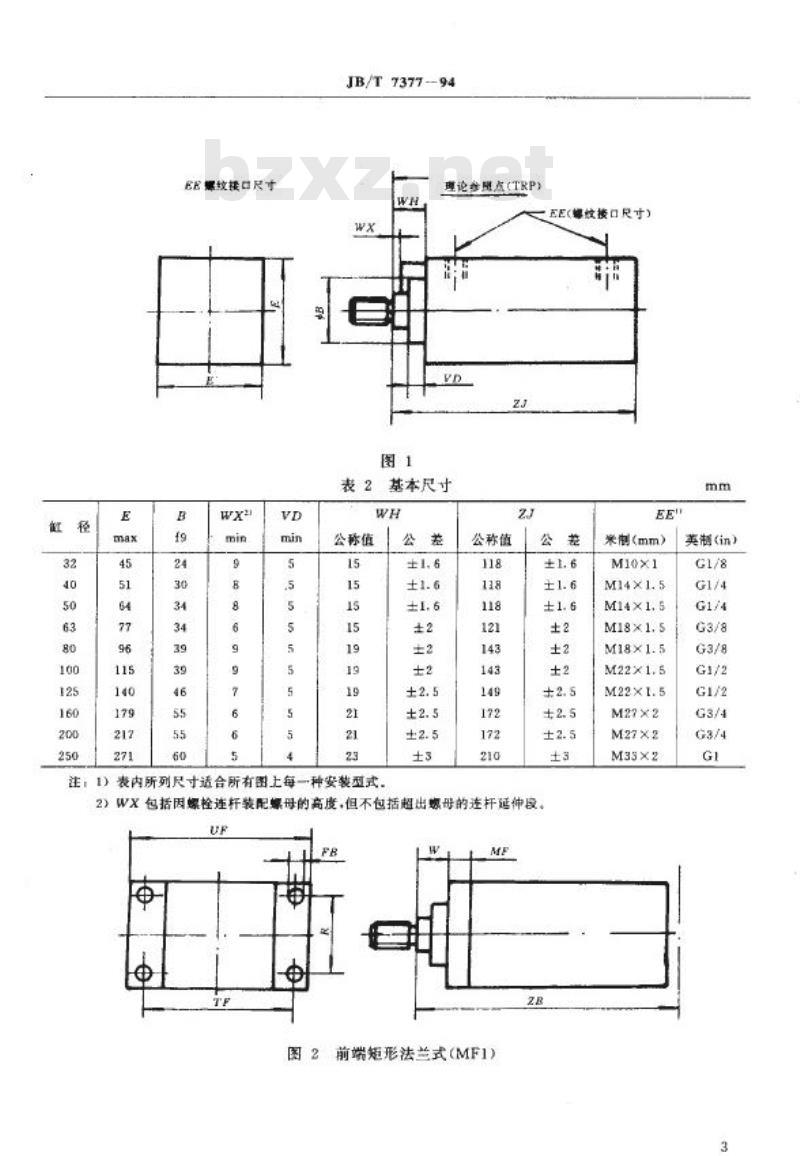

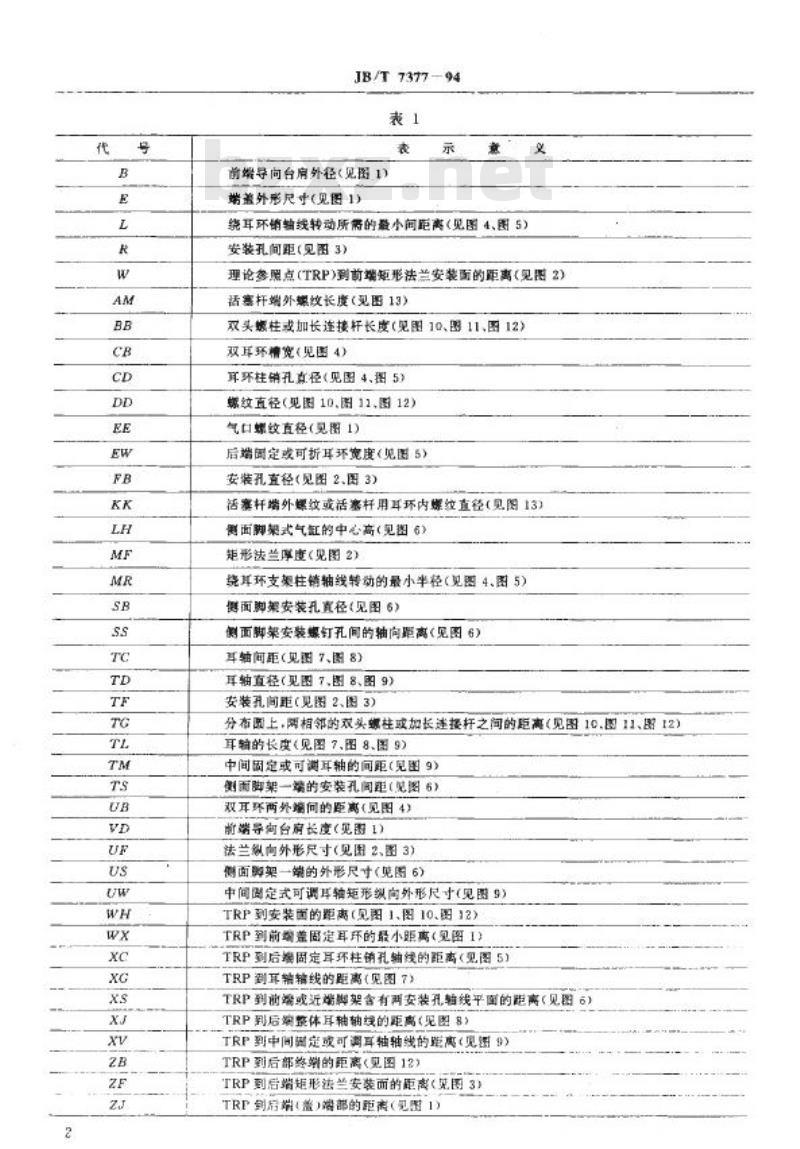

中华人民共和国机械行业标准 JB/T 7377-94 缸内径32～250mm整体式单杆气缸安装尺寸 1994-07-26 发布 中华人民共和国机械工业部 发布 1995-07-01 实施 本标准等效采用国际标准ISO 6430-1983(E)《气动—整体安装单活塞杆缸—10bar（1000kPa）系列，缸径32～250mm安装尺寸》。 1 适用范围 本标准适用于最高工作压力1.0MPa，缸内径32~250mm的单杆气缸。 2 引用标准 GB2348 液压、气动系统及元件—缸内径及活杆外径系列 GB2349 液压、气动系统及元件—缸活塞行程系列 GB2350 液压、气动系统及元件—活塞杆螺纹型式和尺寸系列 GB9094 液压缸气缸安装尺寸和安装型号代号 3 安装型式与尺寸 3.1 安装型式及其代号 - MF1 前端矩形法兰式（图2） - MF2 后端矩形法兰式（图3） - MPI 后端固定双耳环式（图4） - MP3 后端固定单耳环式（图5） - MS2 侧面脚架式（图6） - MT1 前端整体耳轴式（图7） - MT2 后端整体耳轴式（图8） - MT4 中间固定或可调耳轴式（图9） - MX1 两端双头爆柱或加长连接杆式（图10） - MX2 后端双头螺柱或加长连接杆式（图11） - MX3 前端双头螺柱或加长连接杆式（图12） 3.2 气缸安装尺寸标注代号 气缸安装尺寸标准代号及其含义见表1。 3.3 安装尺寸 安装尺寸按表2～表13的规定。 表1 气缸安装尺寸代号及其含义 - B：前端导向台外径（见图1） - E：端盖外形尺寸（见图1） - L：绕耳环销轴线转动所需的最小间距（见图4、图5） - R：安装孔间距（见图3） - W：理论参照点(TRP)到前端矩形法兰安装面的距离（见图2） - AM：活塞杆端外螺纹长度（见图13） - BB：双头螺柱或加长连接杆长度（见图10、图11、图12） - CC：双耳环增度（见图4） 表2 基本尺寸（见图1～图12） 气缸尺寸表提供了包括前端导向台外径、端盖外形尺寸、安装孔间距、耳环柱销孔点径等参数的详细尺寸。 注意：尺寸如表格中所示，具体的尺寸和标注应参照标准图纸，确保准确无误。
