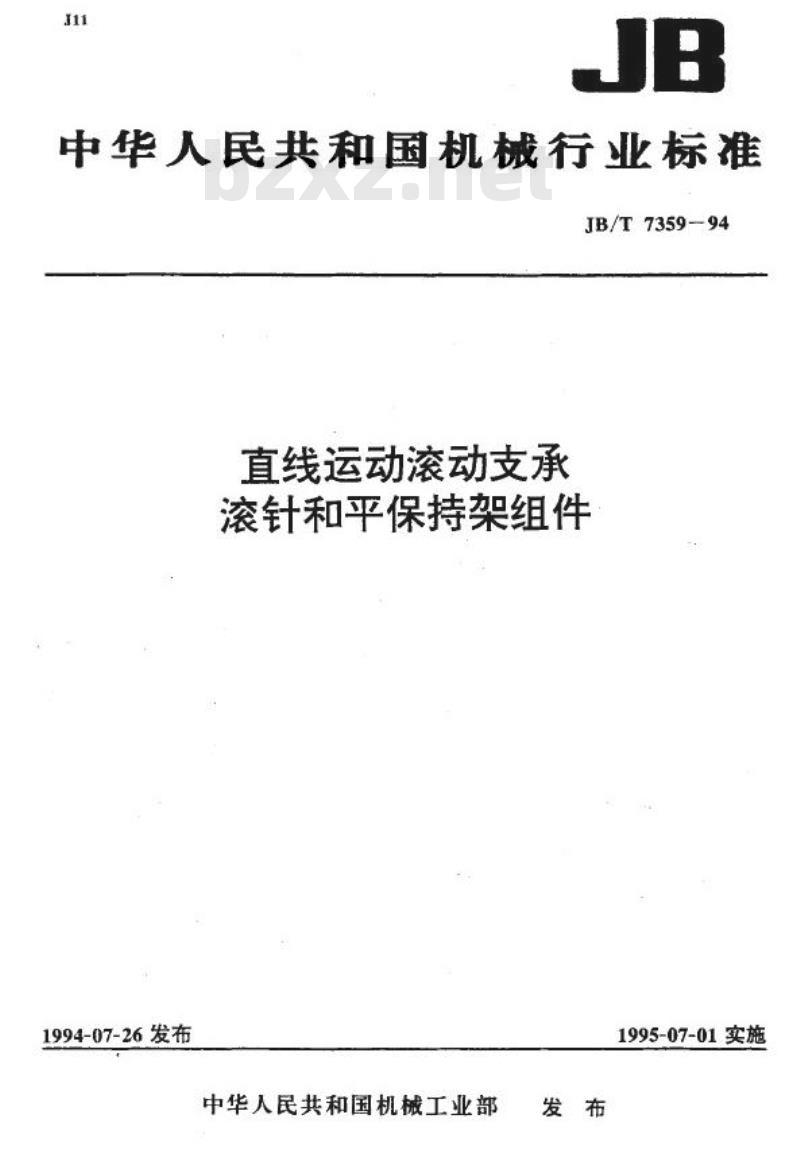

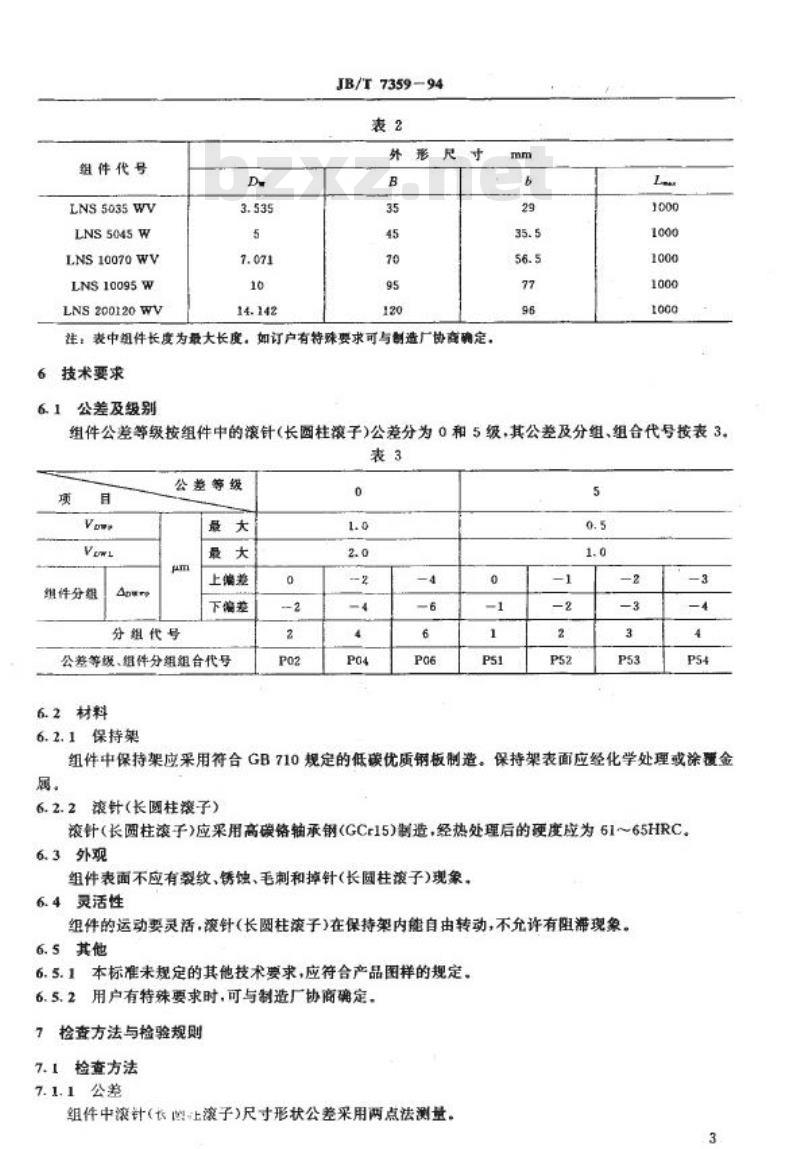

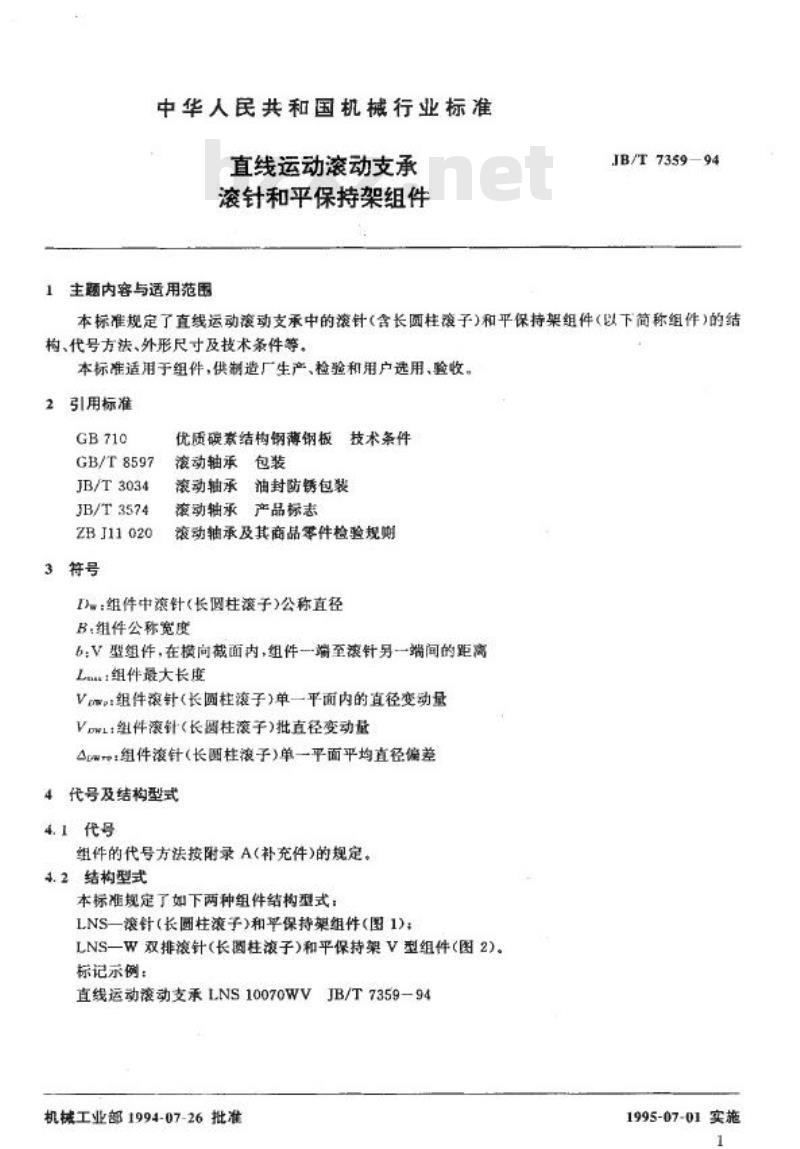

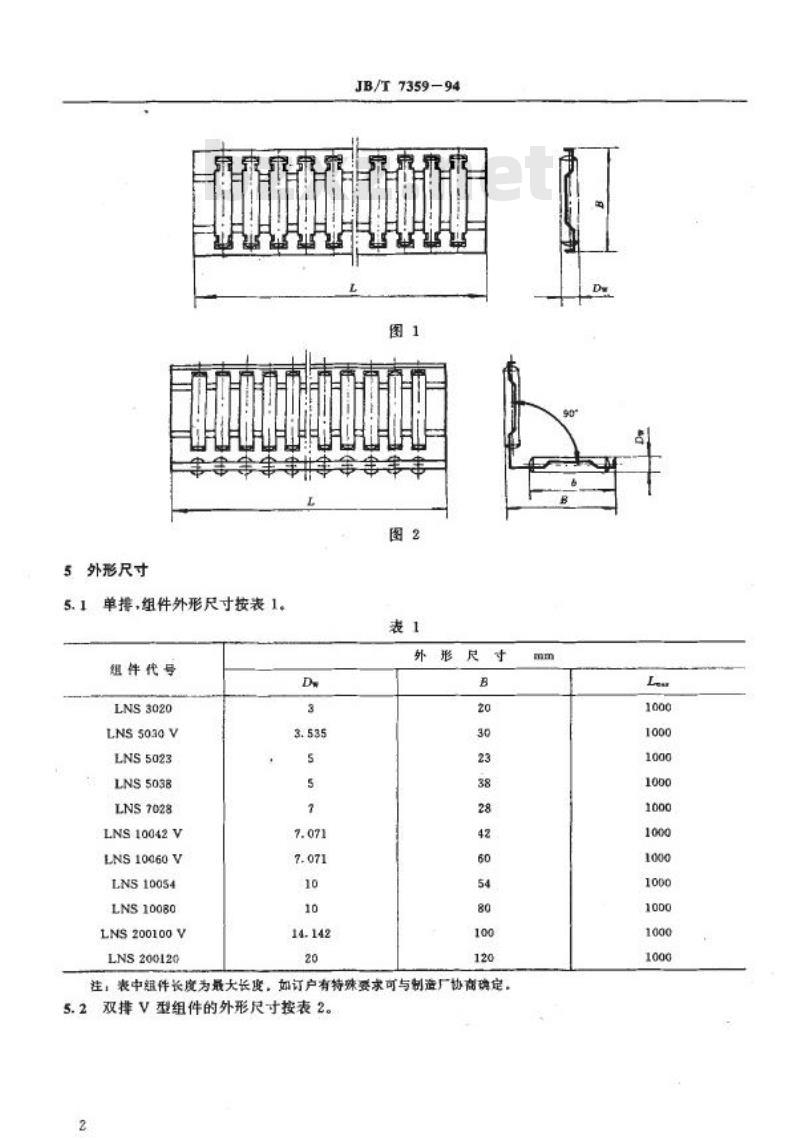

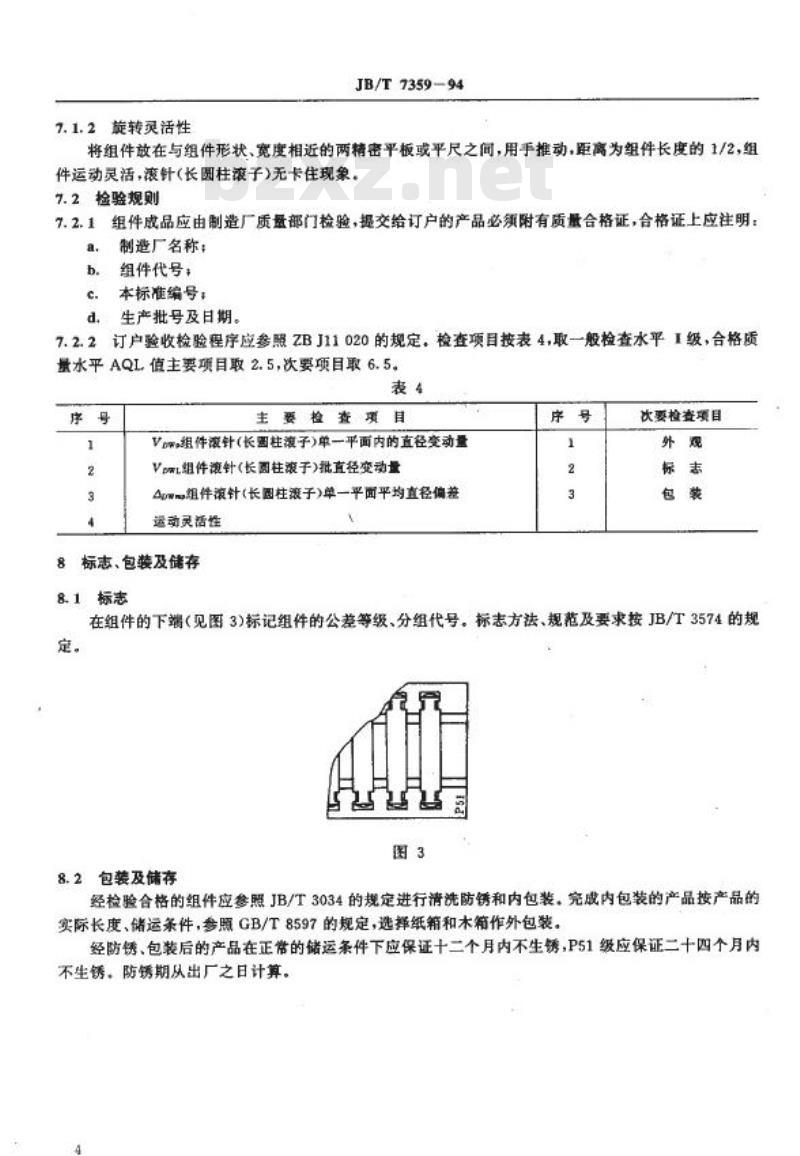

中华人民共和国机械行业标准 JB/T7359-94 直线运动滚动支承 滚针和平保持架组件 1994-07-26发布，1995-07-01实施 1 主题内容与适用范围 本标准规定了直线运动滚动支承中的滚针（含长圆柱滚子）和平保持架组件（以下简称组件）的结构、代号方法、外形尺寸及技术条件。本标准适用于组件，供制造厂生产、检验和用户选用、验收。 2 引用标准 GB 710 优质碳素结构钢薄钢板技术条件 GB/T 8597 滚动轴承包装 JB/T 3034 滚动轴承油封防锈包装 JB/T 3574 滚动轴承及其商品零件检验规则 ZBJ 11020 液动轴承产品标志 3 符号 w：组件中滚针（长圆柱滚子）公称直径 B：组件公称宽度 L：组件最大长度 Vs：组件滚针（长圆柱滚子）单一平面内的直径变动量 Vtt：组件滚针（长圆柱滚子）批直径变动量 rw：组件滚针（长圆柱滚子）单一平面平均直径偏差 4 代号及结构型式 4.1 代号 组件的代号方法按附录A（补充件）的规定。 4.2 结构型式 本标准规定了如下两种组件结构型式： LNS - 滚针（长圆柱滚子）和单保持架组件（图1）； LNS-W 双排滚针（长圆柱滚子）和平保持架V型组件（图2）。 标记示例：直线运动滚动支承 LNS10070WV。 5 外形尺寸 5.1 单排组件外形尺寸按表1。 表1 组件代号及外形尺寸 | 组件代号 | 外径 (mm) | 长度 (mm) | | -------- | --------- | --------- | | LNS3020 | 20 | 30 | | LNS5030V | 30 | 38 | | LNS5023 | 23 | 28 | | LNS7038 | 28 | 42 | 注：表中组件长度为最大长度，如订货有特殊要求可与制造厂协商确定。 5.2 双排V型组件的外形尺寸按表2。 表2 双排V型组件外形尺寸 | 组件代号 | 外径 (mm) | 长度 (mm) | | -------- | --------- | --------- | | LNS5035WV | 35 | 45 | | LNS5045W | 45 | 70 | | LNS10070WV| 70 | 95 | | LNS10095W | 95 | 120 | 注：表中组件长度为最大长度，如订货有特殊要求可与制造厂协商确定。 6 技术要求 6.1 公差及级别 组件公差等级按组件中的滚针（长圆柱滚子）公差分为0和5级，其公差及分组、组合代号按表3。 表3 组件公差分组及代号 | 项目 | 最大上偏差 | 最大下偏差 | 分组代号 | | ------ | ---------- | ---------- | -------- | | Aer | 0.1mm | -0.2mm | P02 | | A1r | 0.5mm | -0.3mm | P04 | | A2r | 1.0mm | -0.5mm | P06 | 6.2 材料 6.2.1 保持架 组件中保持架应采用符合GB710规定的低碳优质钢板制造。保持架表面应经化学处理或涂覆金属。 6.2.2 滚针（长圆柱滚子） 滚针（长圆柱滚子）应采用高碳轴承钢（GCr15）制造，经热处理后的硬度应为61～65HRC。 6.3 外观 组件表面不应有裂纹、锈蚀、毛刺和掉针（长圆柱滚子）现象。 6.4 灵活性 组件的运动要灵活，滚针（长圆柱滚子）在保持架内能自由转动，不允许有阻滞现象。 6.5 其他 6.5.1 本标准未规定的其他技术要求，应符合产品图样的规定。 6.5.2 用户有特殊要求时，可与制造厂协商确定。 7 检查方法与检验规则 7.1 检查方法 7.1.1 公差 组件中滚针（长圆柱滚子）尺寸形状公差采用两点法测量。 7.1.2 旋转灵活性 将组件放在与组件形状、宽度相近的两精密平板或平尺之间，用手推动，距10cm以内，旋转应灵活无阻滞。
