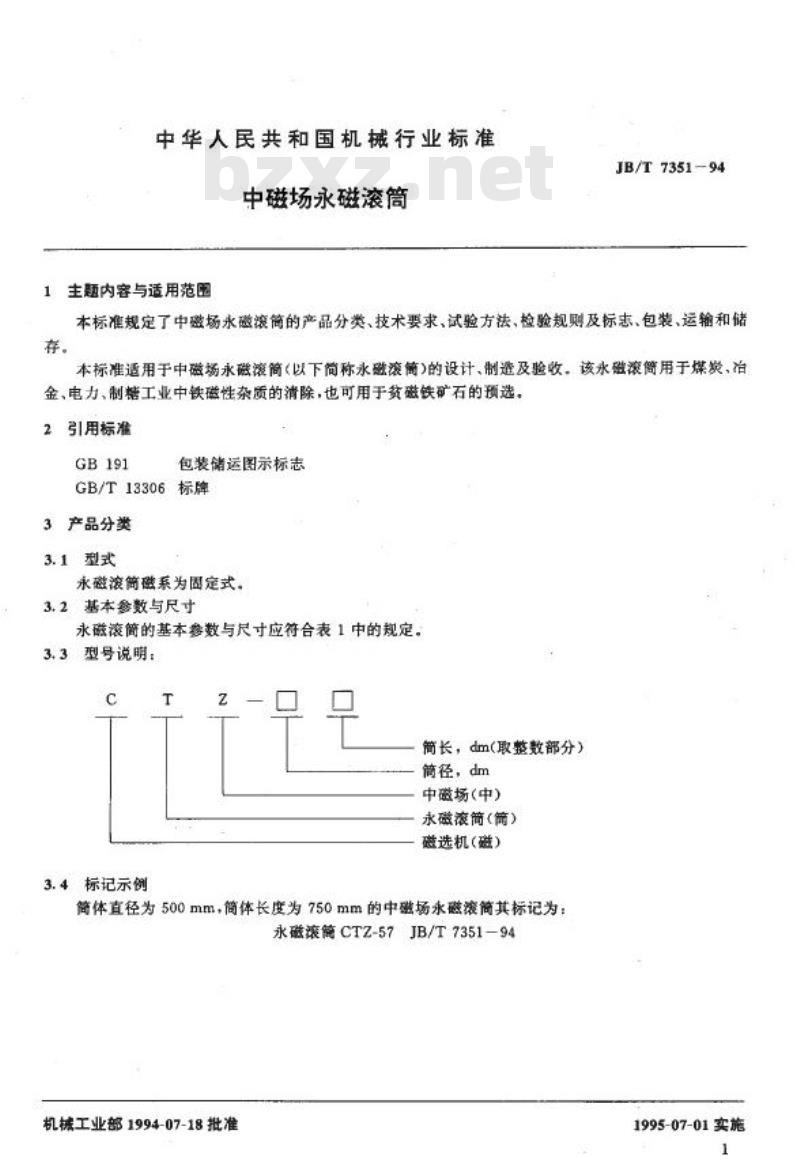

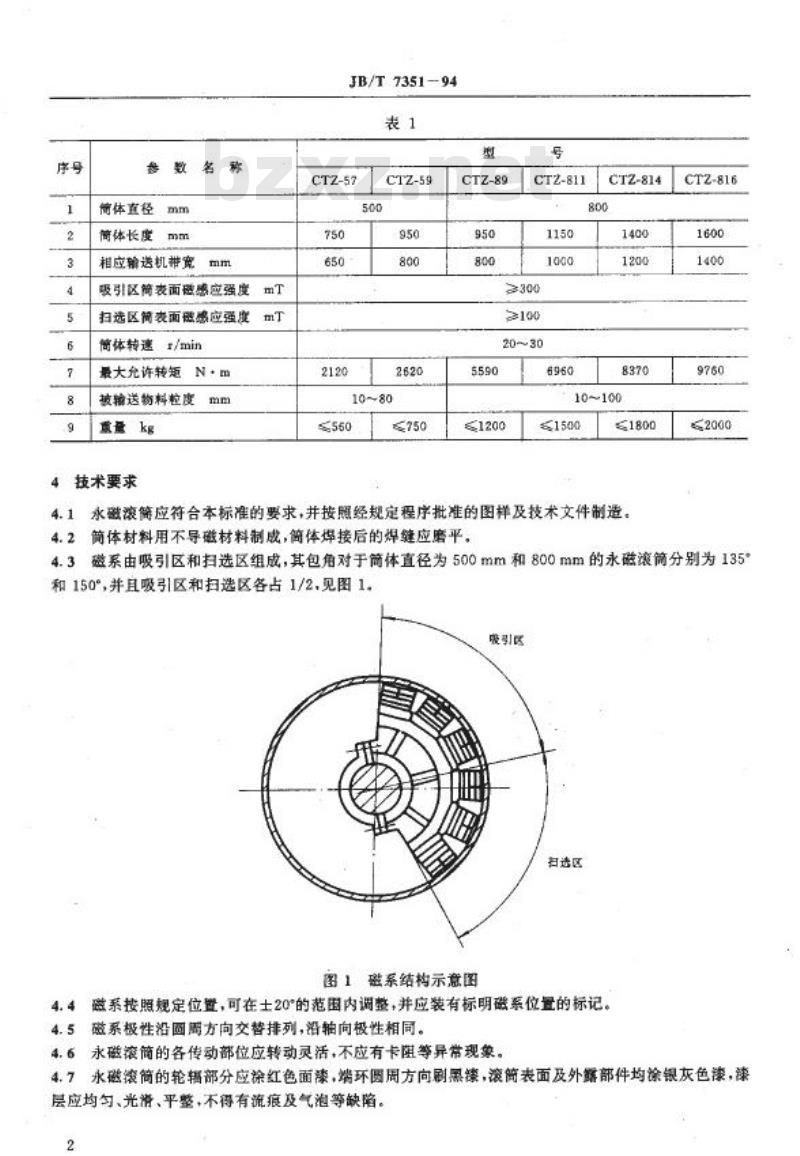

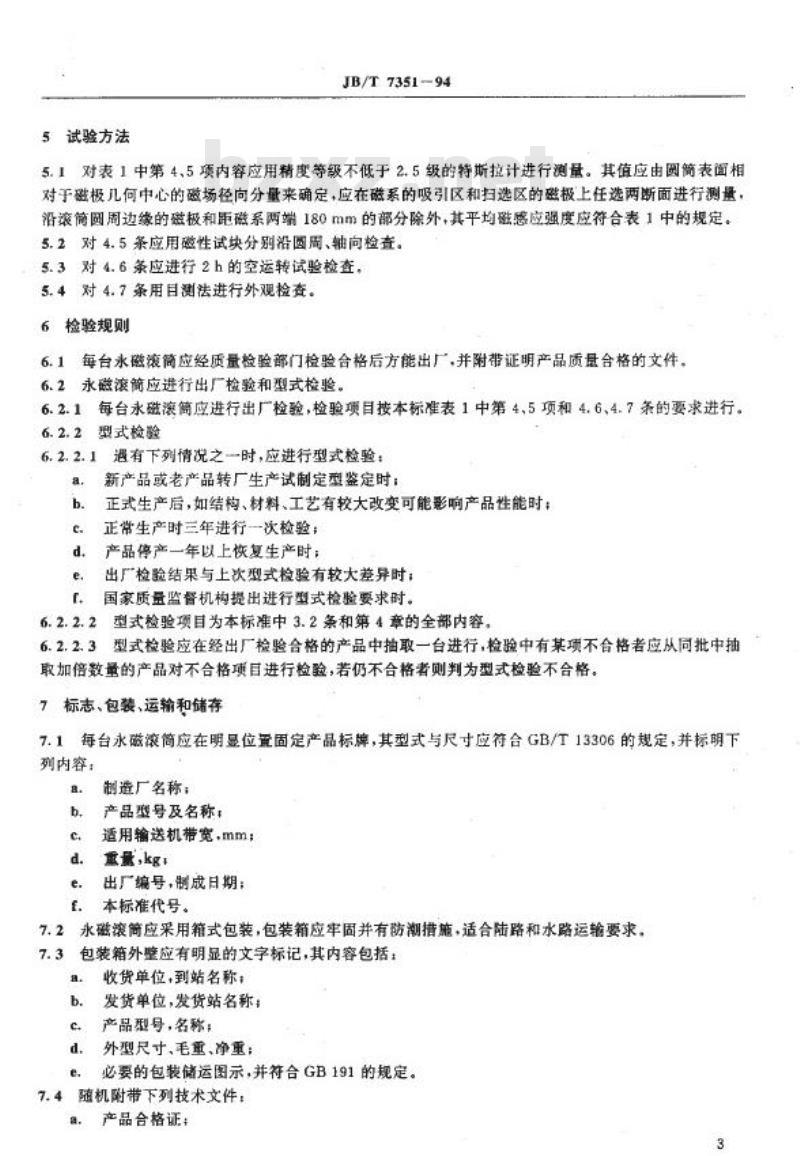

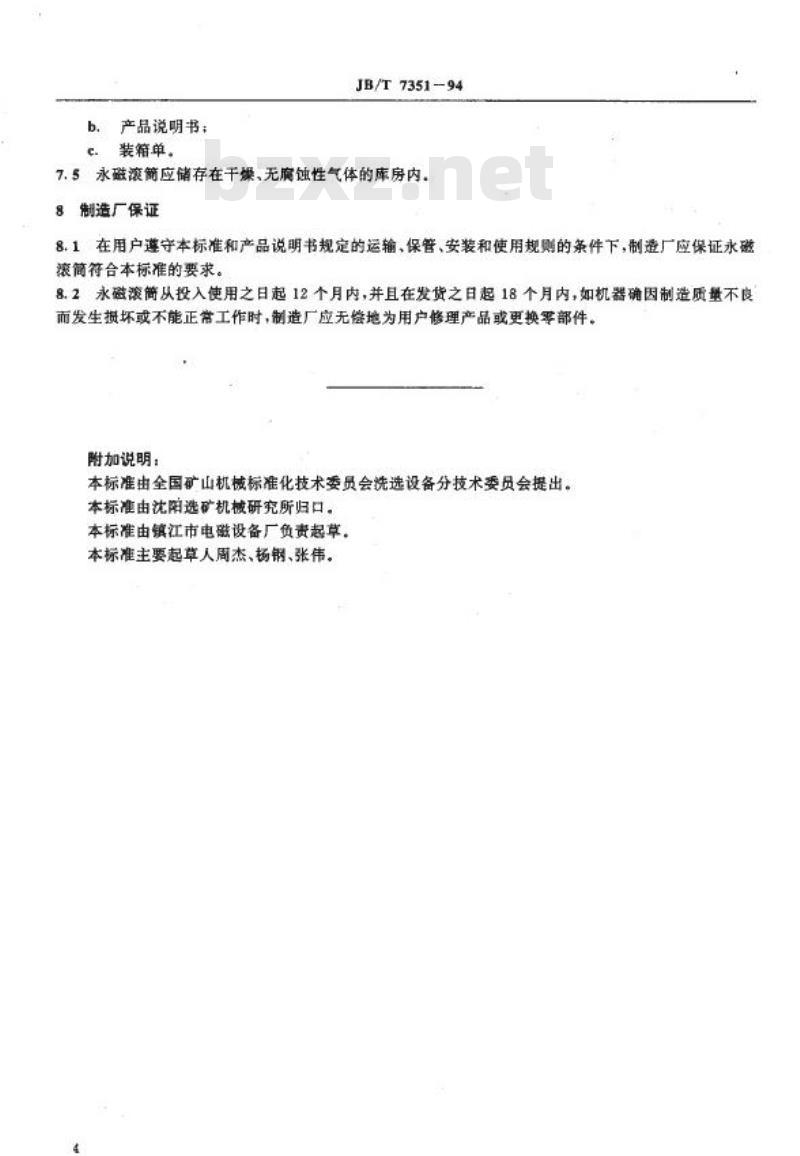

中华人民共和国机械行业标准 JB/T 7351-94 中磁场永磁滚筒 1994-07-18 发布 1995-07-01 实施 1 主题内容与适用范围 本标准规定了中磁场永磁滚筒的产品分类、技术要求、试验方法、检验规则及标志、包装、运输和储存。 本标准适用于中磁场永磁滚筒（以下简称永磁滚筒）的设计、制造及验收。该永磁滚筒用于煤炭、冶金、电力、制糖工业中铁磁性杂质的清除，也可用于贫磁铁矿石的预选。 2 引用标准 GB191 包装储运图示标志 GB/T 13306 标牌 3 产品分类 3.1 型式 永磁滚筒为围定式。 3.2 基本参数与尺寸 永磁滚筒的基本参数与尺寸应符合表1中的规定。 3.3 型号说明： 3.4 标记示例 简长，dm（取整数部分） 简径，dm 中磁场（中） 永磁滚筒（筒） 磁选机（磁） 简体直径为500mm，简体长度为750mm的中磁场永磁滚筒其标记为：永磁滚筒CTZ-57 JB/T 7351-94 4 技术要求 永磁滚筒应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。 4.1 简体材料用不导磁材料制成，筒体焊接后的焊缝应磨平。 4.2 磁系由吸引区和扫选区组成，其包角对于简体直径为500mm和800mm的永磁滚筒分别为135°和150°，并且吸引区和扫选区各占1/2。见图1磁系结构示意图。 4.3 磁系按照规定位置，可在士20°的范围内调整，并应装有标明磁系位置的标记。 4.4 磁系极性沿圆周方向交替排列，沿轴向极性相同。 4.5 永磁滚筒的各传动部位应转动灵活，不应有卡阻等异带现象。 4.6 永磁滚筒的轮辐部分应涂红色面漆，端环圆周方向涂黑漆，滚筒表面及外露部件均涂银灰色漆，涂层应均匀、光滑、平整，不得有流痕及气泡等缺陷。 5 试验方法 5.1 对表1中第4、5项内容应用精度等级不低于2.5级的特斯拉计进行测量。其值应由圆筒表面相对于磁极几何中心的磁场径向分量来确定，应在磁系的吸引区和扫选区的磁极上任选两断面进行测量，沿滚筒圆周边缘的磁极和距磁系两端180mm的部分除外，其平均磁感应强度应符合表1中的规定。 5.2 对4.5条应用磁性试块分别沿圆周、轴向检查。 5.3 对4.6条应进行2小时的空运转试验检查。 5.4 对4.7条用目测法进行外观检查。 6 检验规则 6.1 每台永磁滚筒应经质量检验部门检验合格后方能出厂，并附带证明产品质量合格的文件。 6.2 永磁滚筒应进行出厂检验和型式检验。 6.2.1 每台永磁滚筒应进行出厂检验，检验项目包括本标准表1中第4、5项和4.6、4.7条的要求。 6.2.2 型式检验 6.2.2.1 遇有以下情况时，应进行型式检验： a. 新产品或老产品转厂生产试制定型鉴定时； b. 正式生产后，如结构、材料、工艺有较大改变可能影响产品性能时； c. 正常生产时三年进行一次检验； d. 产品停产一年以上恢复生产时； e. 出厂检验结果与上次型式检验有较大差异时； f. 国家质量监督机构提出进行型式检验要求时。 6.2.2.2 型式检验项目为本标准中3.2条和第4章的全部内容。 6.2.2.3 型式检验应在经出厂检验合格的产品中抽取一台进行，检验中有某项不合格者应从同批中抽取加倍数量的产品对不合格项目进行检验，若仍不合格则判为型式检验不合格。 7 标志、包装、运输和储存 7.1 每台永磁滚筒应在明显位置固定产品标牌，其型式与尺寸应符合GB/T 13306的规定，并标明下列内容： a. 制造厂名称； b. 产品型号及名称； c. 适用输送机带宽mm； d. 重量。
