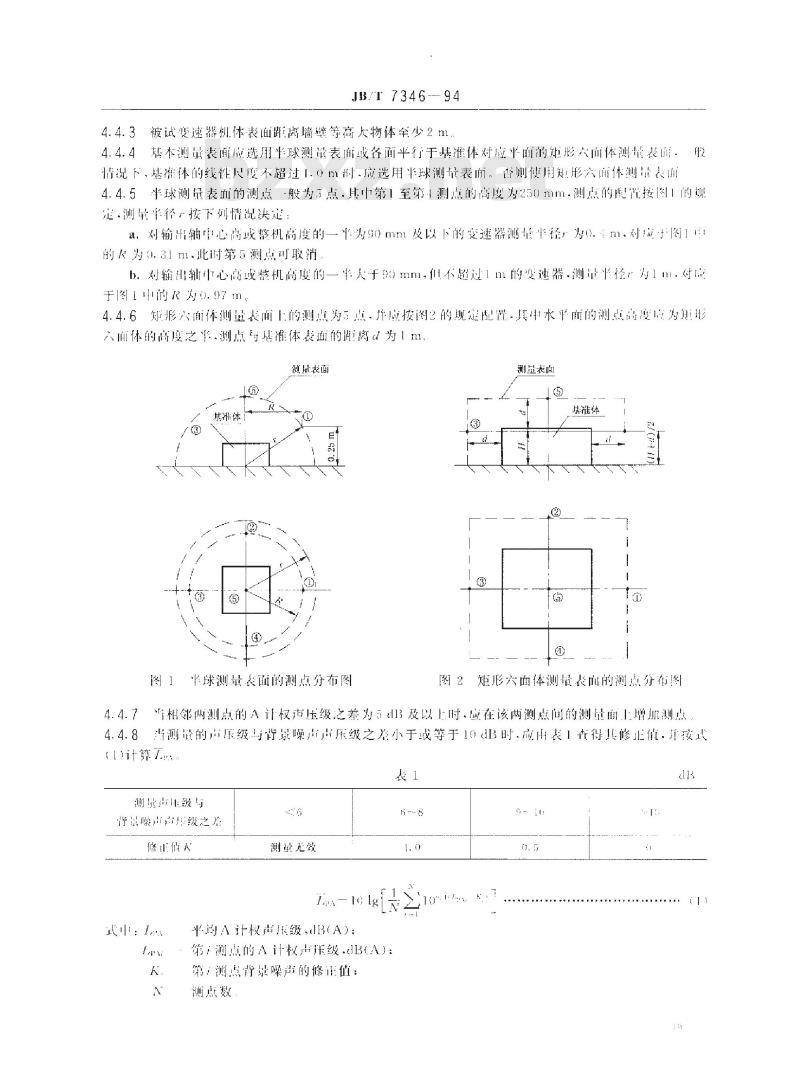

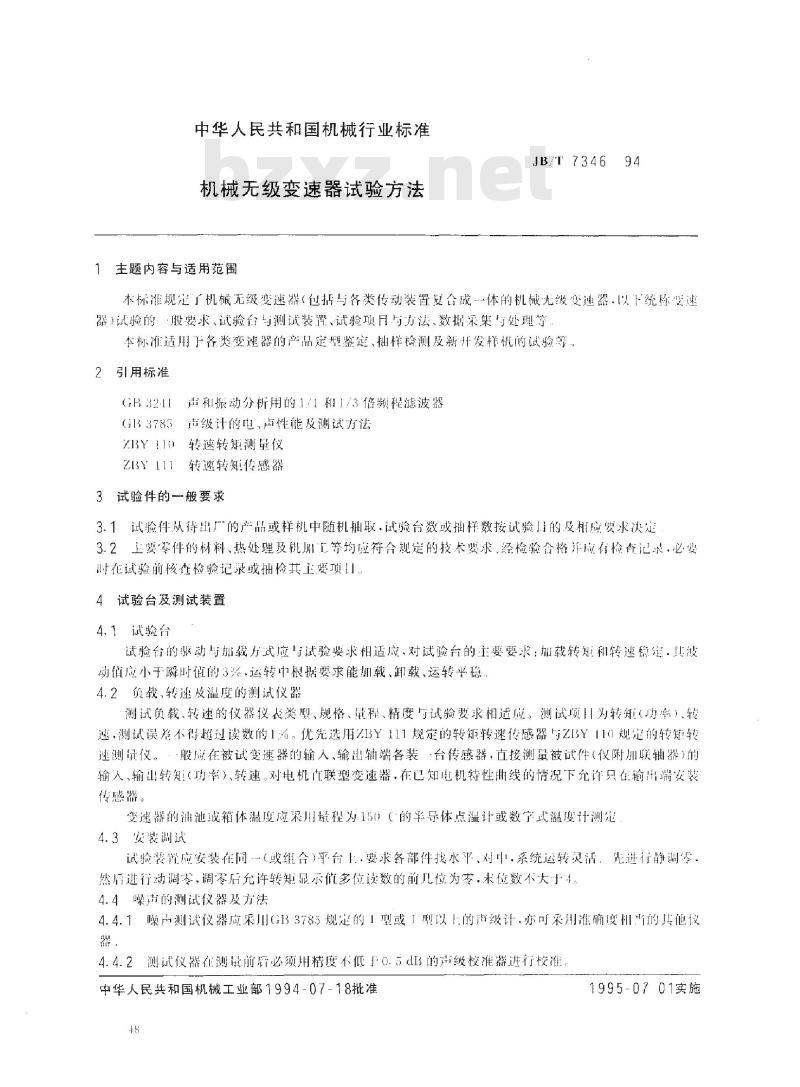

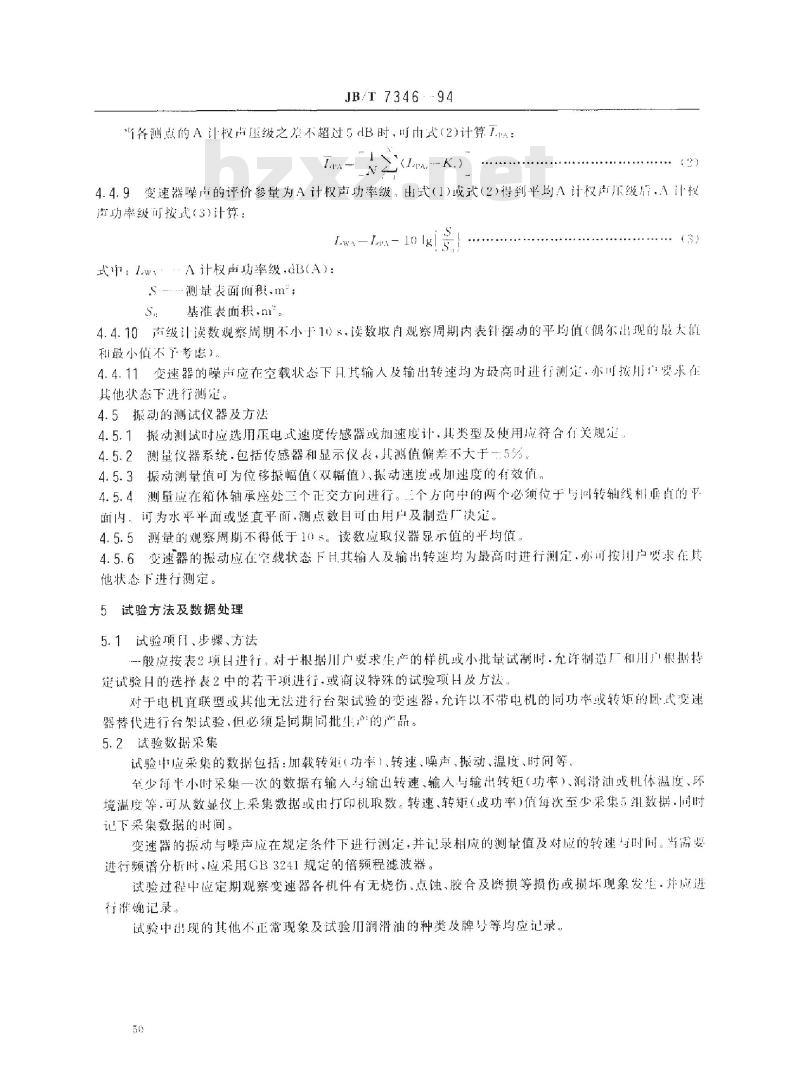

中华人民共和国机械行业标准 机械无级变速器试验方法 1 主题内容与适用范围 本标准规定了机械无级变速器（包括与各类传动装置复合成体的机械无级变速器统称为变速器）试验的一般要求、试验台与测试装置、试验项目与方法、数据采集与处理等内容。本标准适用于各类变速器的产品定型鉴定、抽样检测及新开发样机的试验。 2 引用标准 GB3211，振动分析用的171和1/3倍频程滤波器，G3785带级计的电声性能及测试方法，2BY110转速转矩测量仪，ZY111转速传感器。 3 试验件的一般要求 3.1 试验件从待出厂的产品或样机中随机取样，试验台数或抽样数按试验的及要求决定。 3.2 主要零件的材料、热处理及机械工艺等均应符合规定的技术要求，且经过检验合格，并应有检验记录。必要时，试验前应核查检验记录或抽检主要项。 4 试验台及测试装置 4.1 试验台 试验台的驱动与加载方式应与试验要求相适应，试验台的主要要求是加载转矩和转速稳定，波动值应小于瞬时值的3%。运转中根据要求能加载、卸载，运转平稳。 4.2 负载、转速及温度的测试仪器 测试负载、转速的仪器类型、规格、量程、精度应与试验要求相适应。测试项目包括转矩（功率）和转速，测试误差不得超过读数的1%。优先选用7BY111规定的转矩转速传感器和ZY111规定的转速测量仪。测试一般应在变速器的输入、输出轴端各安装一台传感器，直接测量被试件的输入、输出转矩（功率）和转速。对于电机直联型变速器，在已知电机特性曲线的情况下，只在输出端安装传感器也可接受。 4.3 安装调试 试验装置应安装在合适的平台上，要求部件找水平、对中，系统运转灵活。先进行静态调零，然后进行动态调零，调零后允许转矩显示值的误差不超过读数的前几位。 4.4 噪声的测试仪器及方法 4.4.1 噪声测试仪器应采用GB3785规定的声级计，或者其他具有相同精度的仪器。 4.4.2 测量仪器在使用前必须使用精度不低于0.5dB的标准校准器进行校准。 4.4.3 被试变速器机体表面距离墙壁等高大物体至少2米。 4.4.4 测量表面应使用半球形测量表或各面平行于基准体表面的矩形六面体测量表。 4.4.5 半球形测量表的测点一般为5点，且其配置应按图1的规定。测量半径根据变速器的轴心离地高度决定。 4.4.6 矩形六面体测量表的测点为5点，并应按图2的规定配置。 4.4.7 相邻两测点的A计权压级之差为5dB及以上时，应在该两测点之间增加测点。 4.4.8 当测量的压级与背景噪声的压级之差小于或等于10dB时，应参考表1修正测量值。 4.4.9 变速器噪声的评价量为A计权声功率级，通过公式计算。 4.4.10 噪声级计的读数观察周期不小于10秒，读取周期内表针摆动的平均值作为测量值。 4.4.11 变速器的噪声应在空载状态下进行测量，输入和输出转速应为最高转速。 4.5 振动的测试仪器及方法 4.5.1 振动测试时应使用压电式速度传感器或加速度计，类型和使用方法应符合相关规定。 4.5.2 测量仪器系统的偏差应不超过5%。 4.5.3 振动测量值应为位移振幅值。
