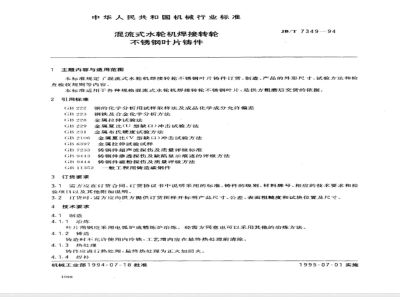

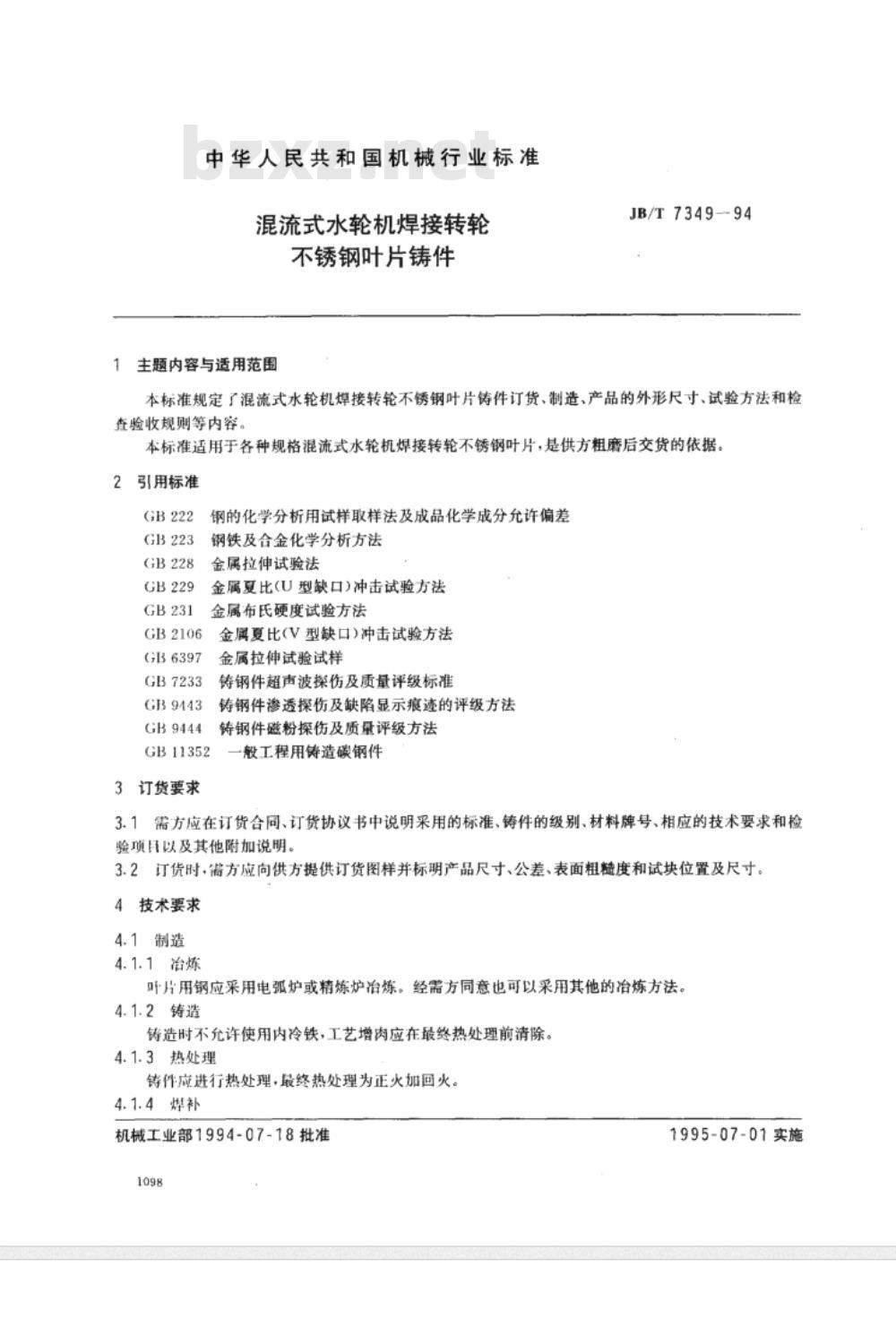

中华人民共和国机械行业标准 混流式水轮机焊接转轮不锈钢叶片铸件 1 主题内容与适用范围 JB/T 7349-94 本标准规定了混流式水轮机焊接转轮不锈钢叶片铸件的订货、制造、产品外形尺寸、试验方法和检查验收规则等内容。本标准适用于各种规格混流式水轮机焊接转轮不锈钢叶片，是供方粗磨后交货的依据。 2 引用标准 GB222、GB223、GB228、GB229、GB231、GB2106、GB6397、GB7233、GB9443、GB9444、GB11352。 3 订货要求 3.1 需方应在订货合同中说明采用的标准、铸件的级别、材料牌号、技术要求、检验项目及其他附加说明。 3.2 订货时，需方应向供方提供订货图样并标明产品尺寸、公差、表面粗糙度和试块位置。 4 技术要求 4.1 制造 4.1.1 治炼：叶片用钢应采用电弧炉或精炼炉冶炼，其他冶炼方法需经需方同意。 4.1.2 铸造：铸造时不允许使用内冷铁，工艺增肉应在最终热处理前清除。 4.1.3 热处理：铸件应进行热处理，最终热处理为正火加回火。 4.1.4 焊补：铸件缺陷应由合格操作人员按焊补工艺要求执行，焊条应与铸件材质相近似。 4.1.4.1 铸件缺陷的焊补应记录，并提供给需方。4.1.4.2 重大缺陷应进行消除应力热处理，并按原探伤标准要求检测。 4.1.5 机械加工 铸件应在供方进行粗磨，精加工及余量由供需双方商定。 4.2 化学成分 化学成分应符合表1规定，当需方无要求时，残余元素不作为验收依据。 4.3 力学性能 硬度值若需方无特殊要求，不作为验收依据。铸件力学性能应符合表2规定。 4.4 铸件质量 4.4.1 一般要求：铸件表面应无砂眼、气孔、裂纹等缺陷。 4.4.2 表面质量：铸件表面粗糙度应符合探伤要求。 4.4.3 形状与尺寸公差：铸件外形和尺寸应符合订货图样的要求。 5 表格 表1 材料牌号及成分要求： | 材料牌号 | C | Si | Mn | P | S | Cr | Mo | Cu | |----------------|-----|-----|-----|-----|-----|-----|-----|-----| | 06Cr13Ni4Mo | 0.06| 1.00| 1.00| 0.030|0.030| 11.50|0.40~1.00|0.50| 表2 力学性能要求： | 材料牌号 | 抗拉强度（MPa） | 屈服强度（MPa） | 冲击试样 U型缺口（J）| |----------------|-----------------|-----------------|--------------------| | 06Cr13Ni4Mo | 2750 | 2550 | 63 (U型) | 4.4.3.3 叶片进、出型线间的间隙应小于或等于0.002D（D为转轮公称直径），只允许三点超差为0.003D。
