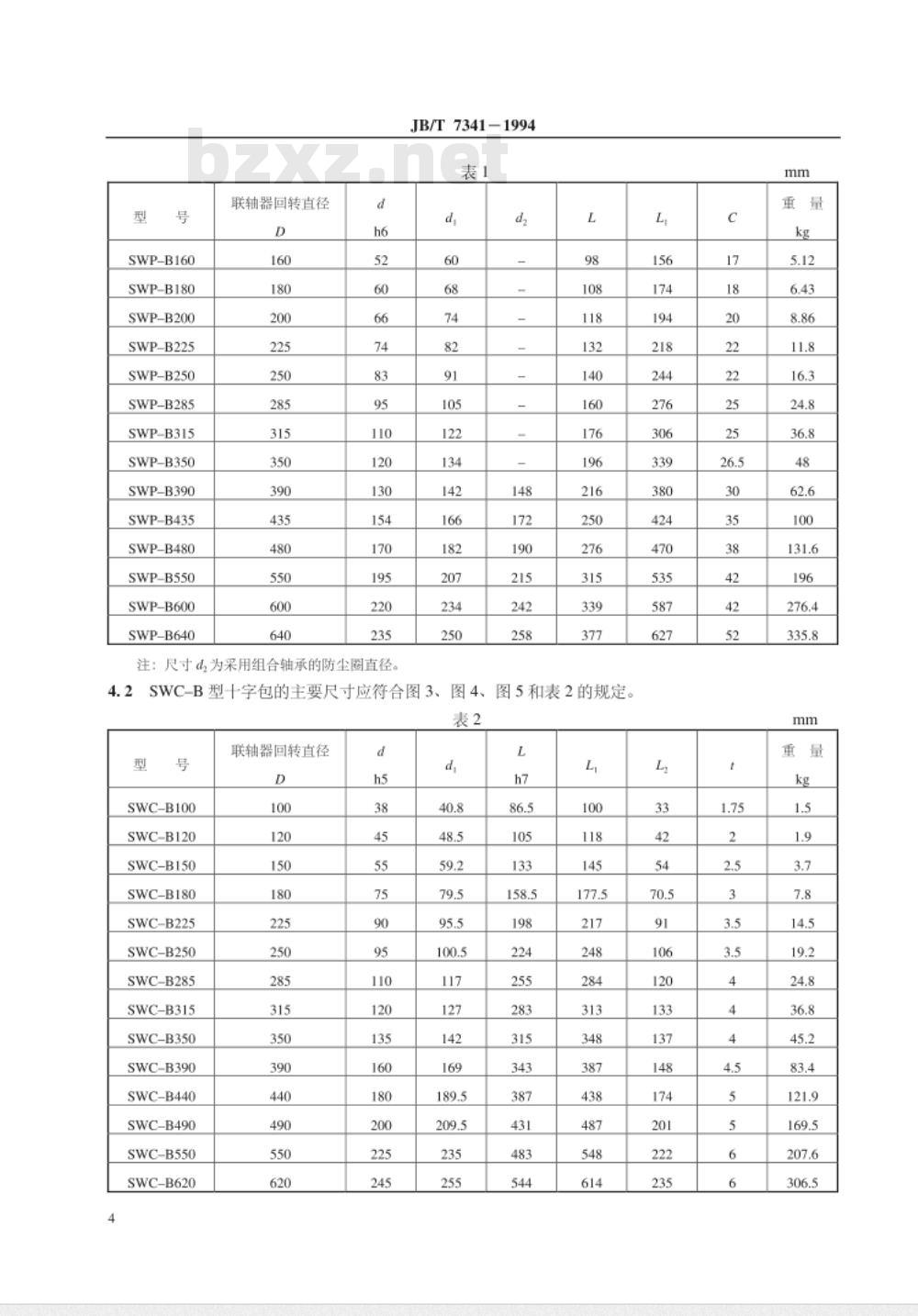

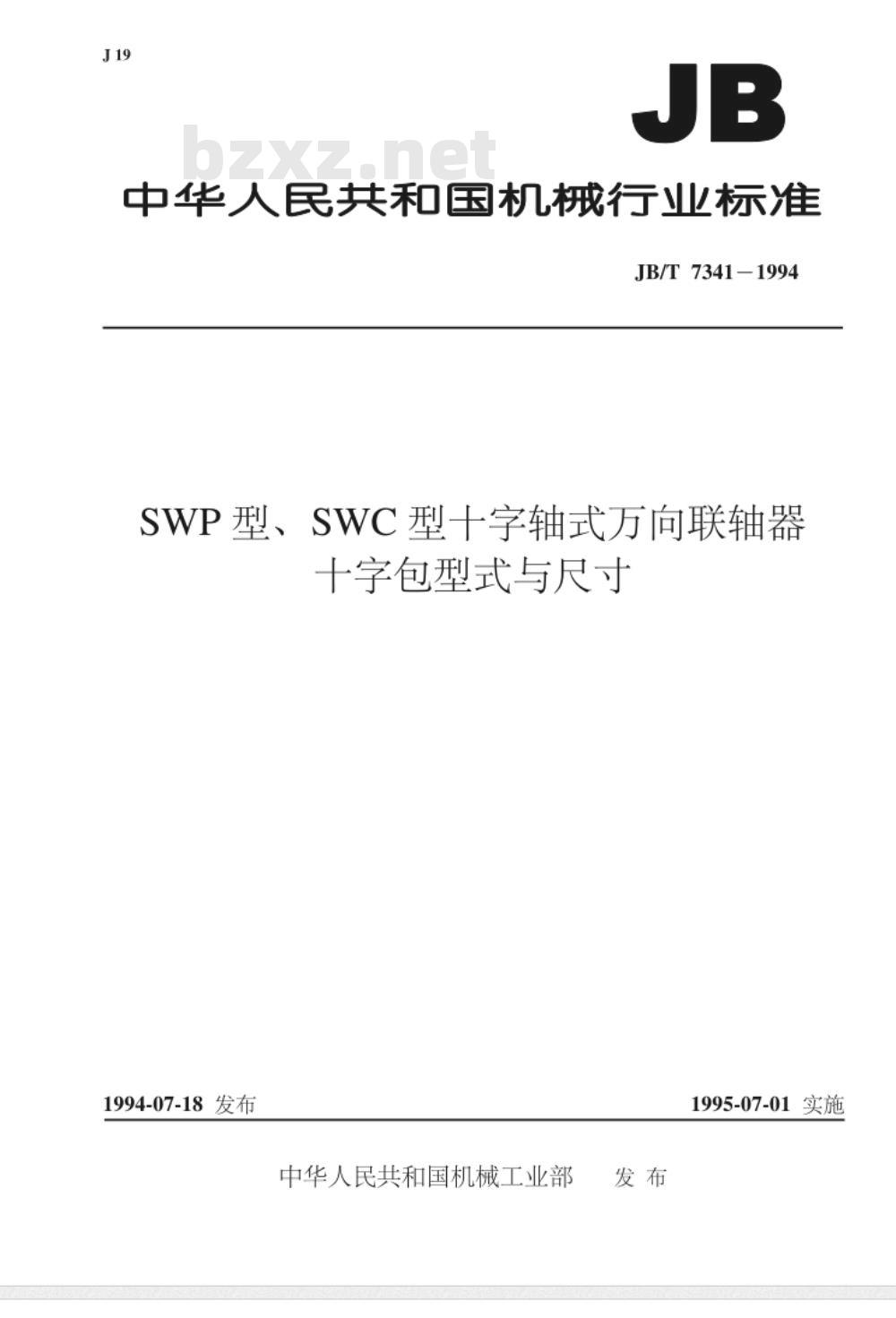

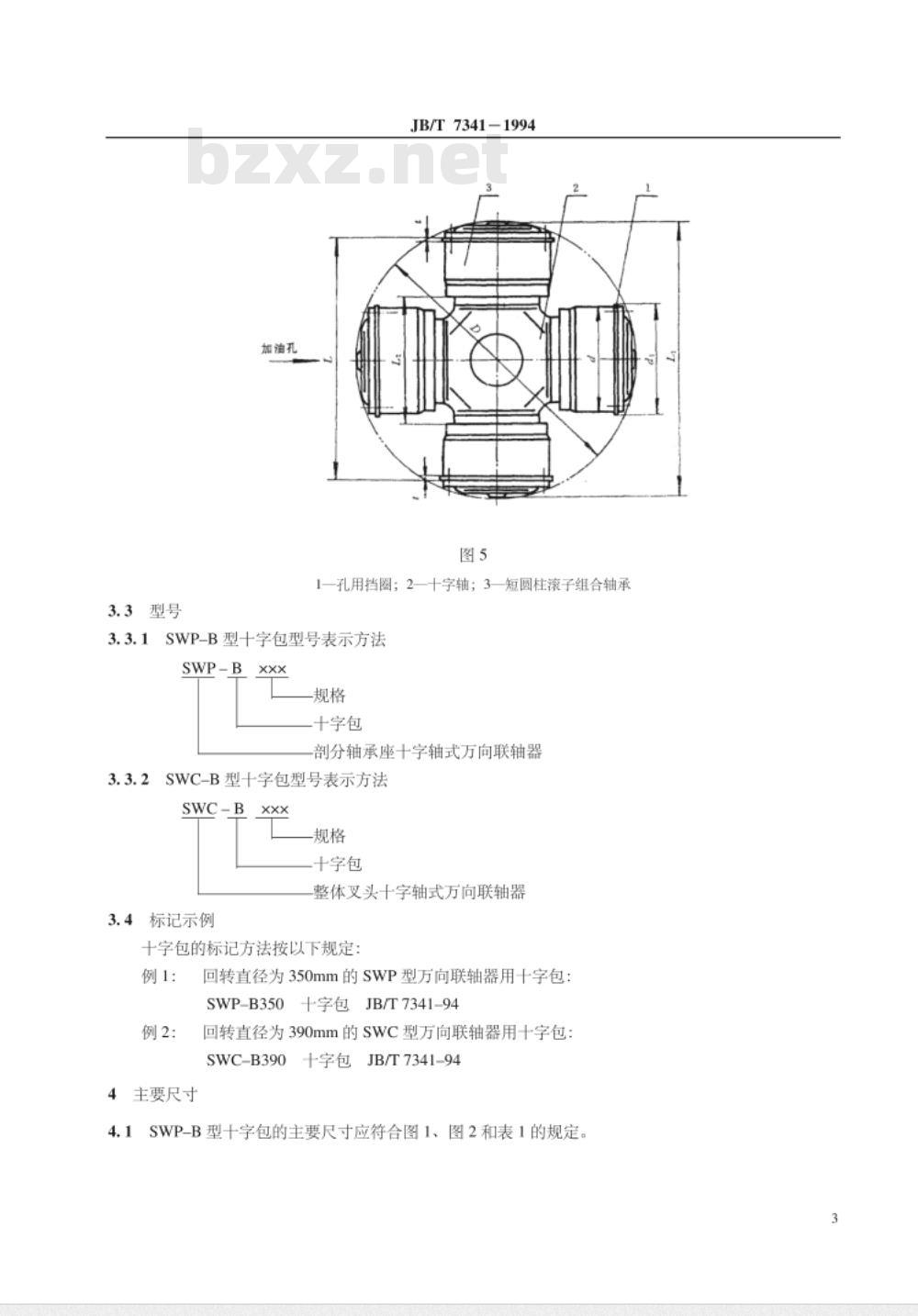

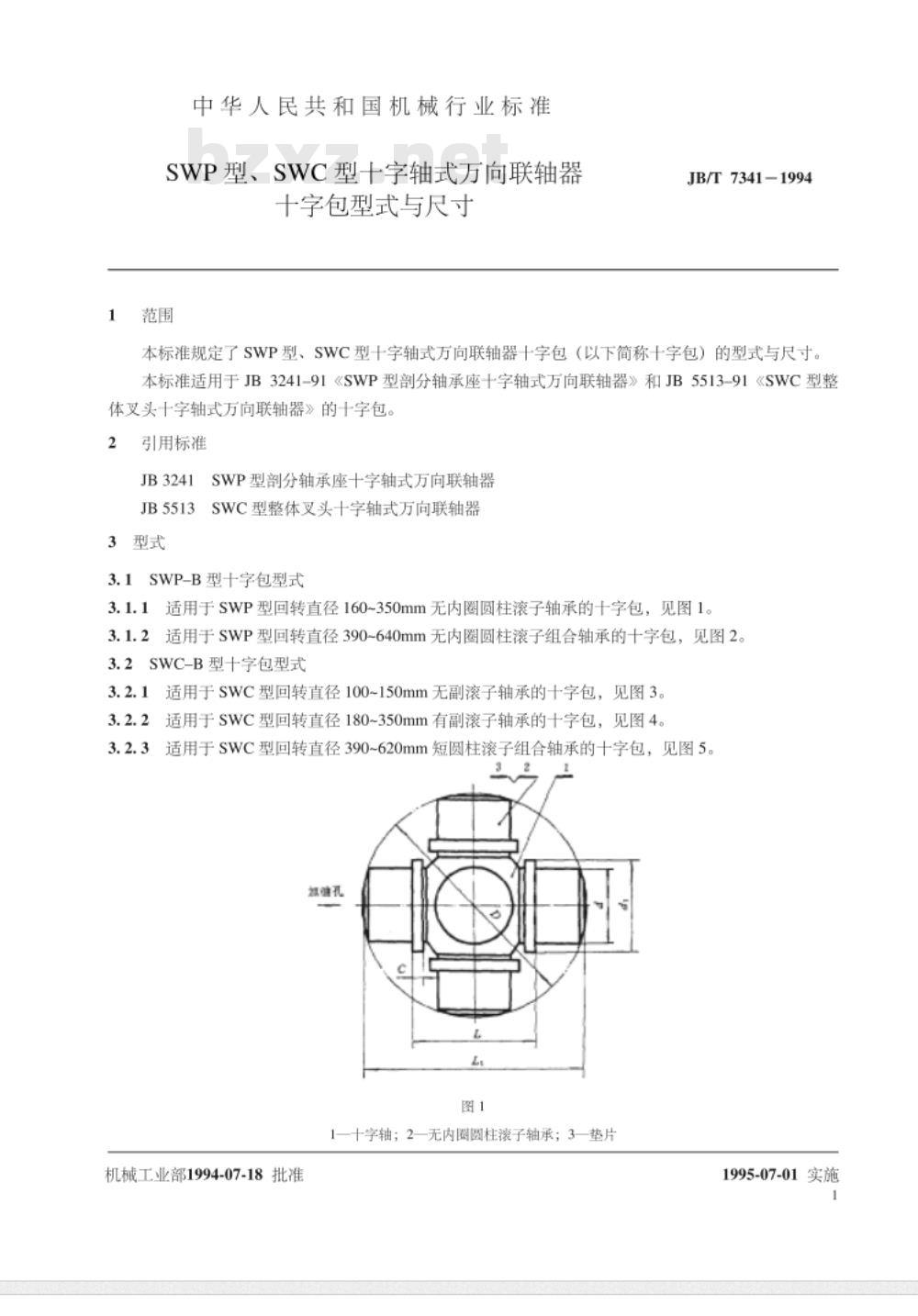

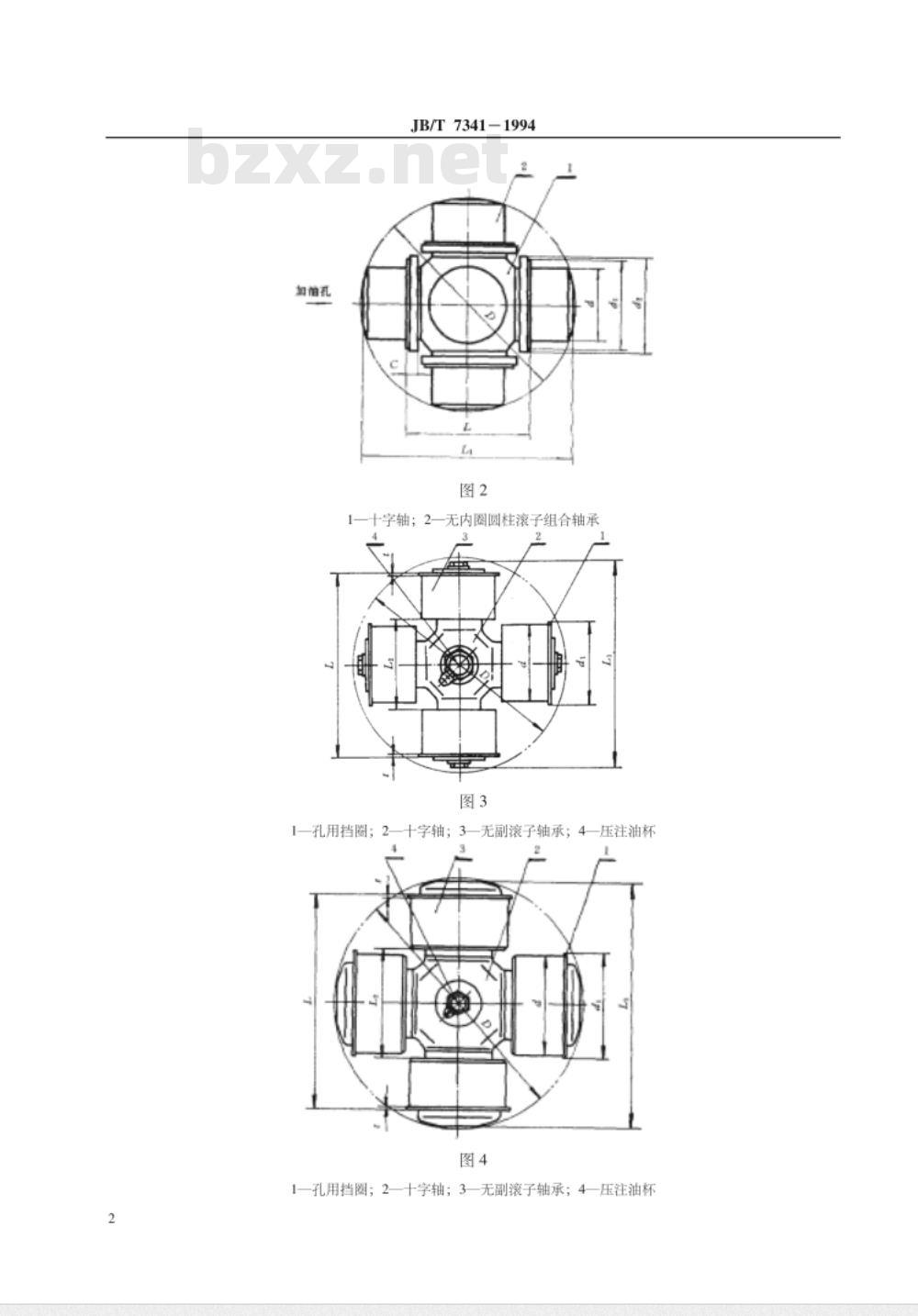

中华人民共和国机械行业标准 JB/T7341-1994 SWP型、SWC型十字轴式万向联轴器十字包型式与尺寸 1994-07-18发布 中华人民共和国机械工业部发布 1995-07-01实施 1 范围 本标准规定了SWP型、SWC型十字轴式万向联轴器十字包（以下简称十字包）的型式与尺寸。本标准适用于JB3241-91《SWP型剖分轴承座十字轴式万向联轴器》和JB5513-91《SWC型整体叉头十字轴式万向联轴器》的十字包。 2 引用标准 SWP型剖分轴承座十字轴式万向联轴器JB3241、SWC型整体叉头十字轴式万向联轴器JB5513。 3 型式 3.1 SWP-B型十字包型式 3.1.1 适用于SWP型回转直径160~350mm无内圈圆柱滚子轴承的十字包，见图1。 3.1.2 适用于SWP型回转直径390~640mm无内圈圆柱滚子组合轴承的十字包，见图2。 3.2 SWC-B型十字包型式 3.2.1 适用于SWC型回转直径100~150mm无副滚子轴承的十字包，见图3。 3.2.2 适用于SWC型回转直径180~350mm有副滚子轴承的十字包，见图4。 3.2.3 适用于SWC型回转直径390~620mm短圆柱滚子组合轴承的十字包，见图5。 3.3 型号 3.3.1 SWP-B型十字包型号表示方法：SWP-B XXX 规格 十字包，剖分轴承座十字轴式万向联轴器。 3.3.2 SWC-B型十字包型号表示方法：SWC-B 规格 十字包，整体叉头十字轴式万向联轴器。 3.4 标记示例 例1：回转直径为350mm的SWP型万向联轴器用十字包：SWP-B350十字包JB/T7341-94 例2：回转直径为390mm的SWC型万向联轴器用十字包：SWC-B390十字包JB/T7341-94 4 主要尺寸 4.1 SWP-B型十字包的主要尺寸应符合图1、图2和表1的规定。 4.2 SWC-B型十字包的主要尺寸应符合图3、图4和表2的规定。 表1 SWP-B型十字包主要尺寸 型号：SWP-B160、SWP-B180、SWP-B200、SWP-B225、SWP-B250、SWP-B285、SWP-B315、SWP-B350、SWP-B390、SWP-B435、SWP-B480、SWP-B550、SWP-B600、SWP-B640 联轴器回转直径D（mm）：160、180、200、225、250、285、315、350、390、435、480、550、600、640 表2 SWC-B型十字包主要尺寸 型号：SWC-B100、SWC-B120、SWC-B150、SWC-B180、SWC-B225、SWC-B250、SWC-B285、SWC-B315、SWC-B350、SWC-B390、SWC-B440、SWC-B490、SWC-B550、SWC-B620 联轴器回转直径D（mm）：100、120、150、180、225、250、285、315、350、390、440、490、550、620 注：尺寸4为采用组合轴承的防尘圈直径。
