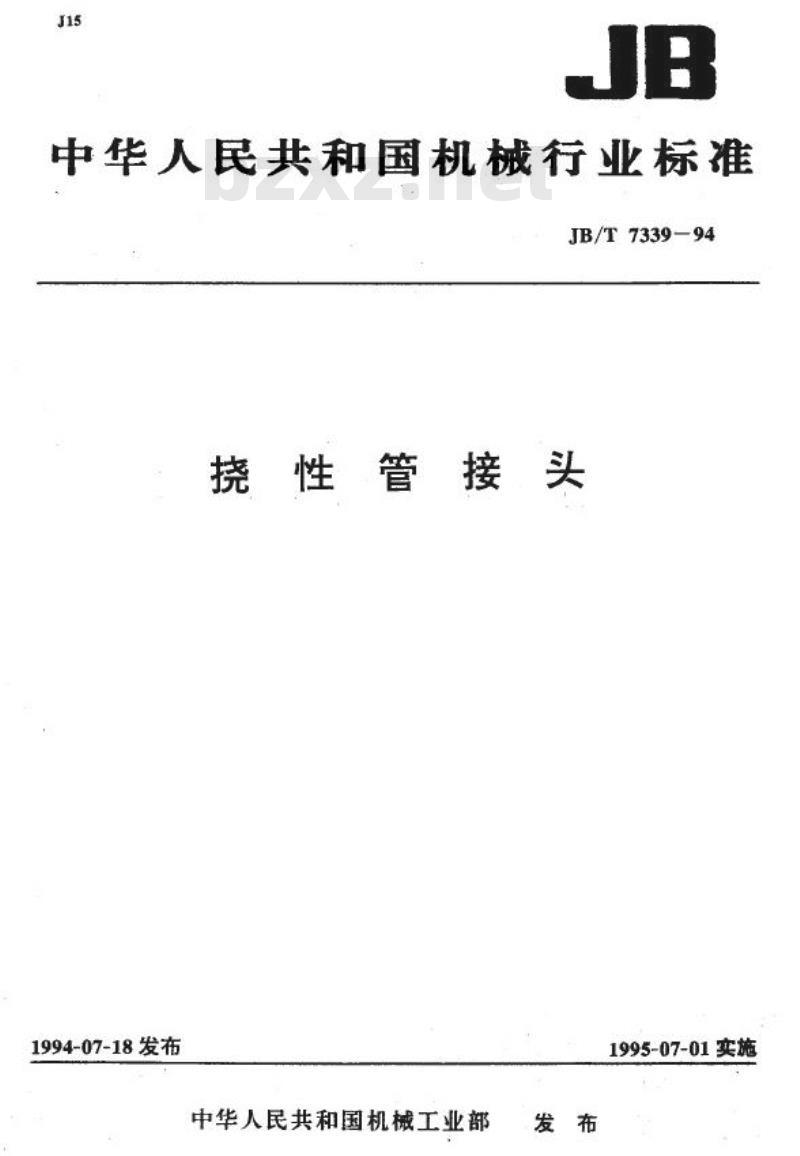

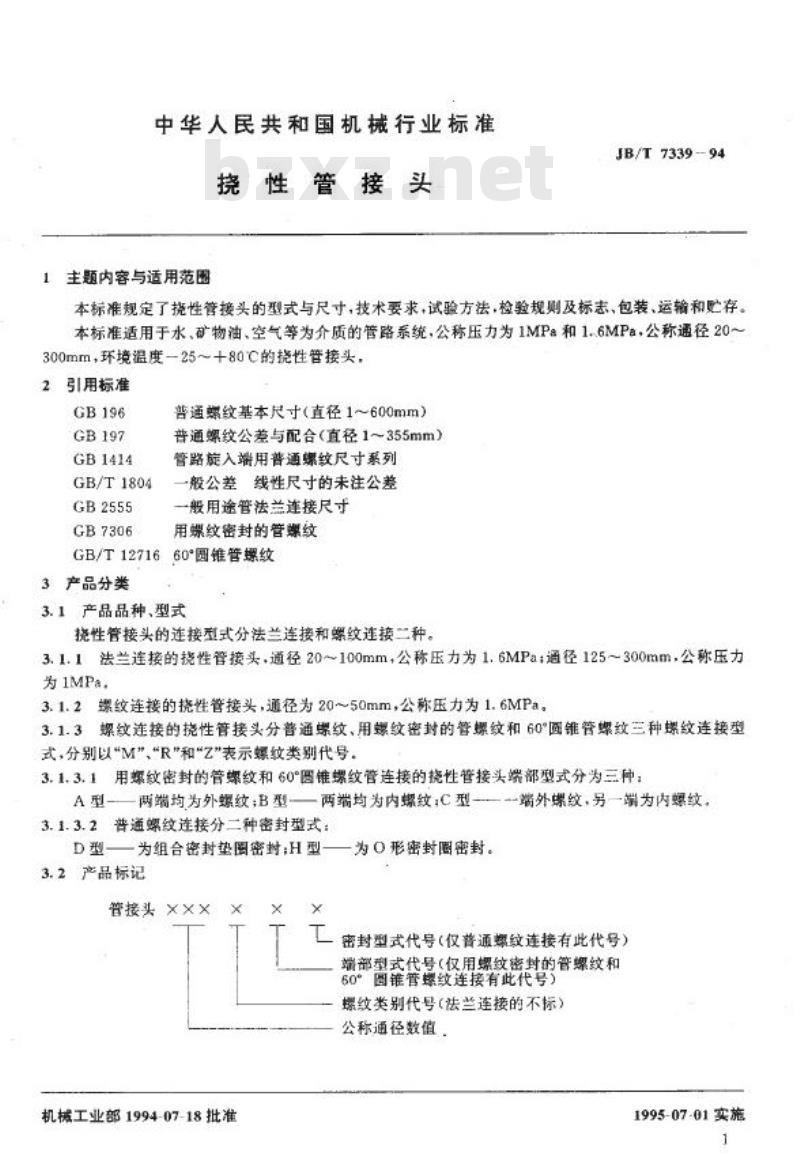

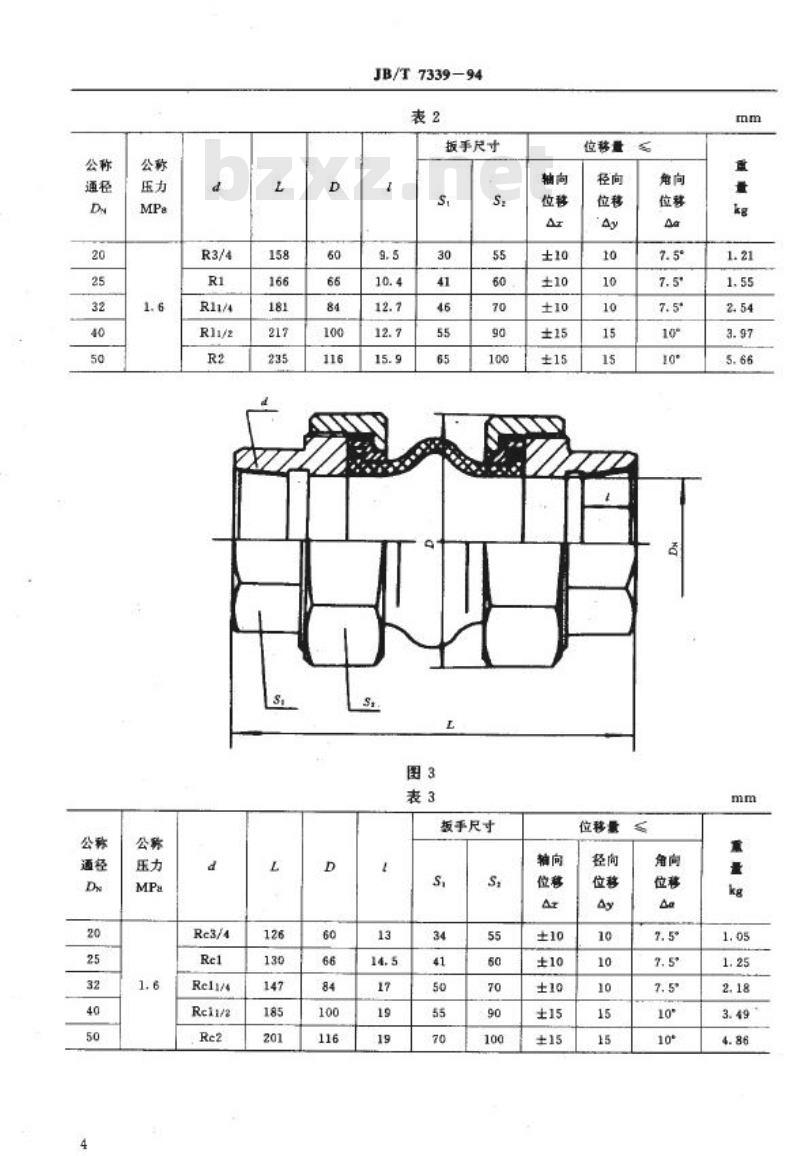

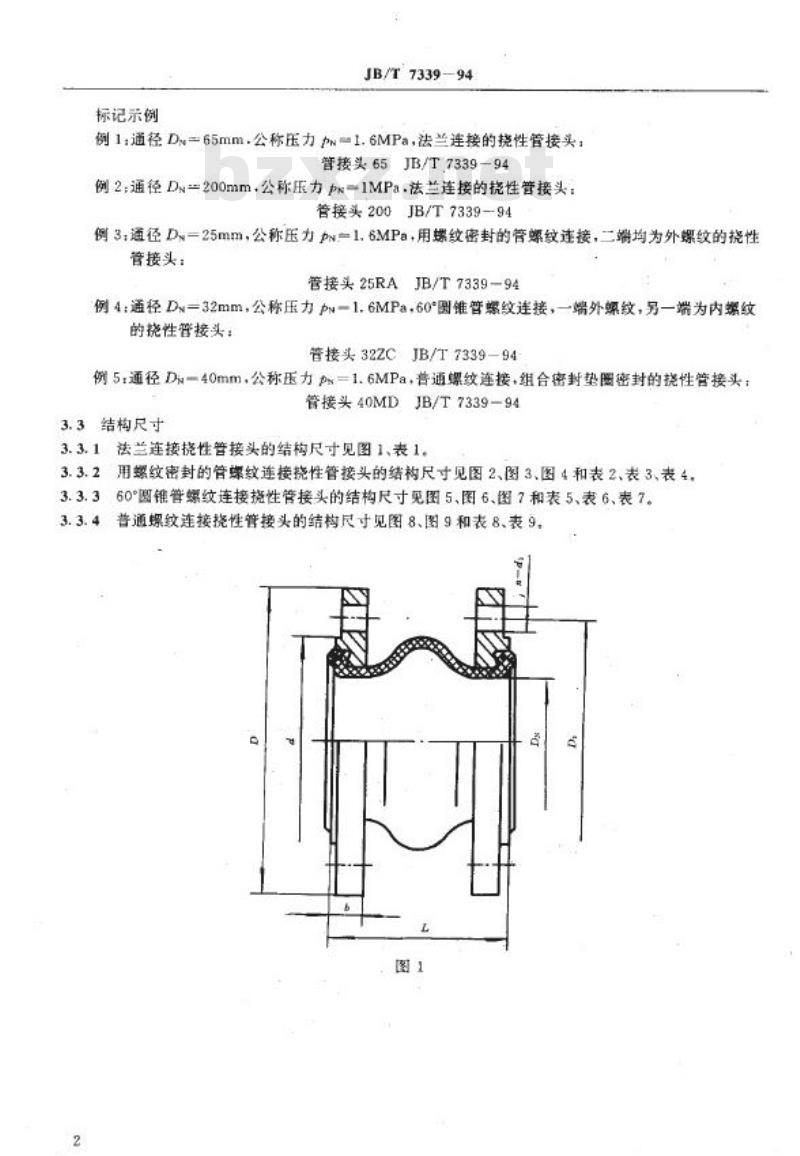

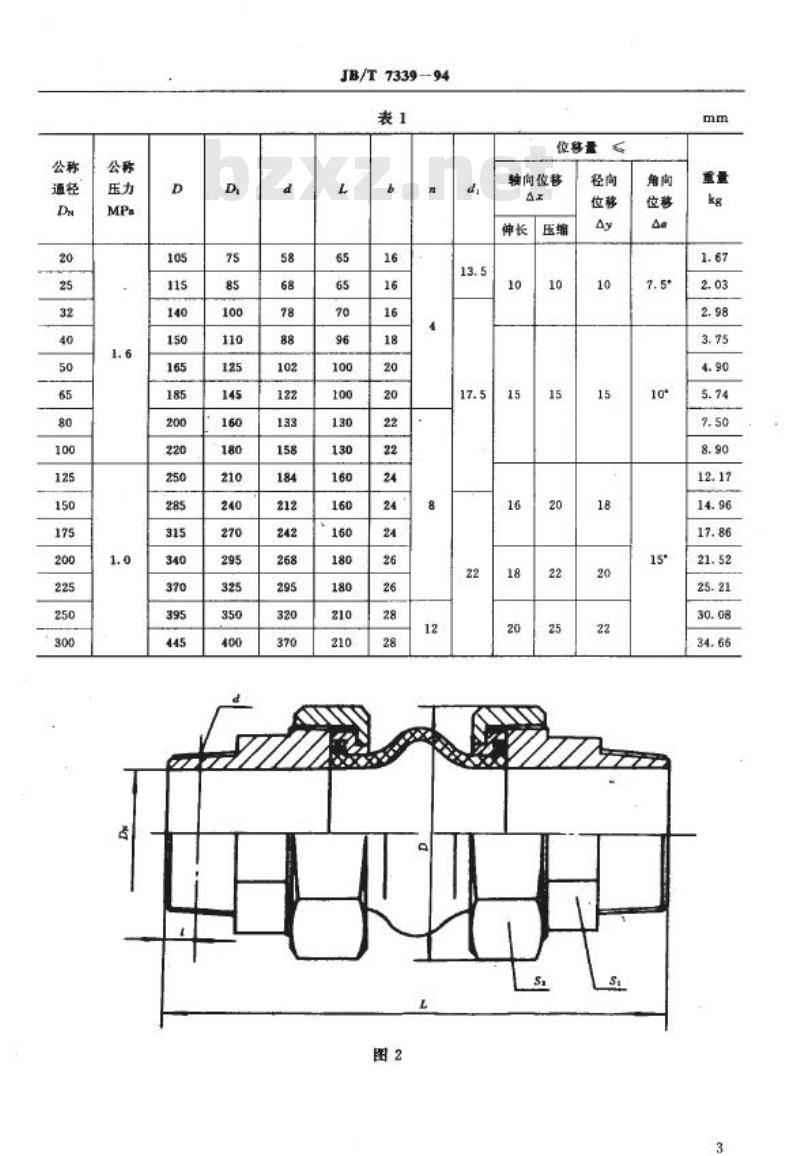

中华人民共和国机械行业标准 JB/T7339-94 挠性管接头 1994-07-18发布 中华人民共和国机械工业部发布 1995-07-01实施 1 范围 本标准规定了挠性管接头的型式与尺寸，技术要求，试验方法，检验规则及标志，包装、运输和贮存。本标准适用于水、矿物油、空气等为介质的管路系统，公称压力为1MPa和1.6MPa，公称通径20～300mm，环境温度-25～+80℃的挠性管接头。 2 规范性引用文件 GB196、GB197、GB1414、GB/T1804、GB2555、GB7306、GB/T12716等标准。 3 产品分类 3.1 产品品种、型式 挠性管接头的连接型式分法兰连接和螺纹连接两种。 3.1.1 法兰连接的挠性管接头，通径20~100mm，公称压力为1.6MPa；通径125~300mm，公称压力为1MPa。 3.1.2 螺纹连接的挠性管接头，通径为20～50mm，公称压力为1.6MPa。 3.1.3 螺纹连接的挠性管接头分普通螺纹、用螺纹密封的管螺纹和60°圆锥管螺纹三种螺纹连接型式，分别以“M”、“R”和“Z”表示螺纹类别代号。 3.1.3.1 用螺纹密封的管螺纹和60°圆锥螺纹管连接的挠性管接头端部型式分为三种：A型—两端均为外螺纹；B型—两端均为内螺纹；C型—一端为外螺纹，另一端为内螺纹。 3.1.3.2 普通螺纹连接分两种密封型式：D型为组合密封垫图密封；H型为O形密封圈密封。 3.2 产品标记 管接头的标记由以下部分组成：型式代号、端部型式代号、螺纹类别代号、公称通径等。 3.3 结构尺寸 3.3.1 法兰连接挠性管接头的结构尺寸见图1、表1。 3.3.2 用螺纹密封的管螺纹连接挠性管接头的结构尺寸见图2、图3、图4和表2、表3、表4。 3.3.3 60°圆锥管螺纹连接挠性管接头的结构尺寸见图5、图6、图7和表5、表6、表7。 3.3.4 普通螺纹连接挠性管接头的结构尺寸见图8、图9和表8、表9。
