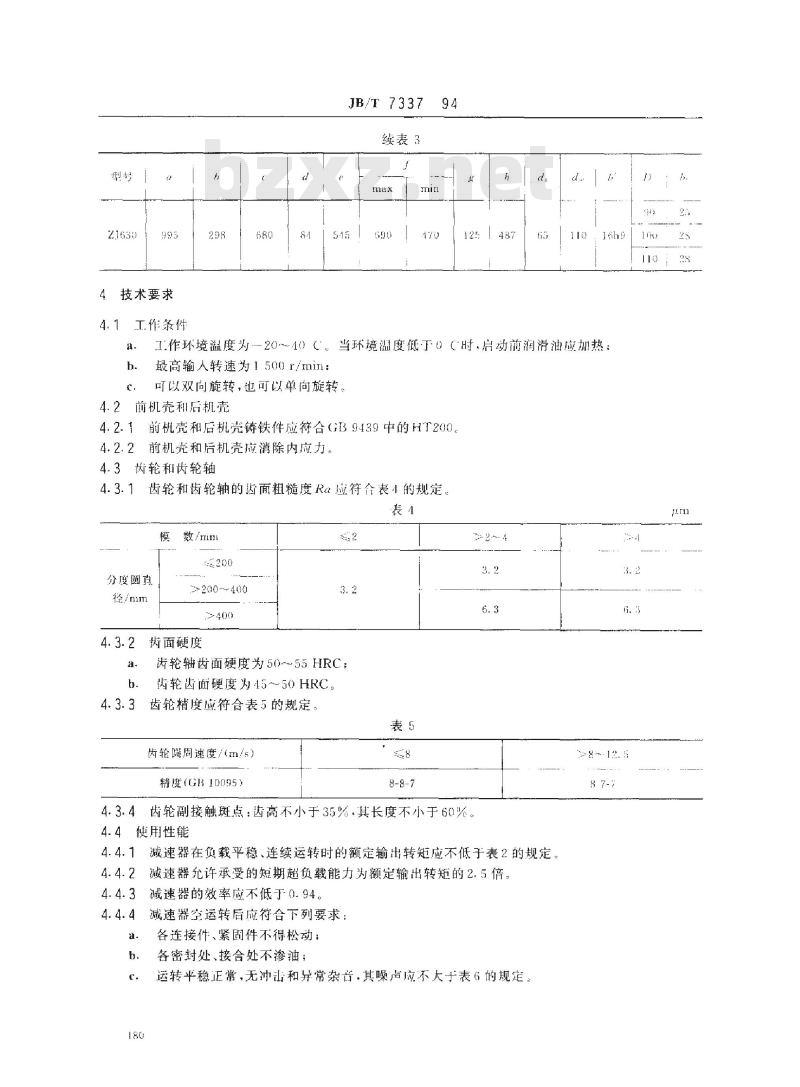

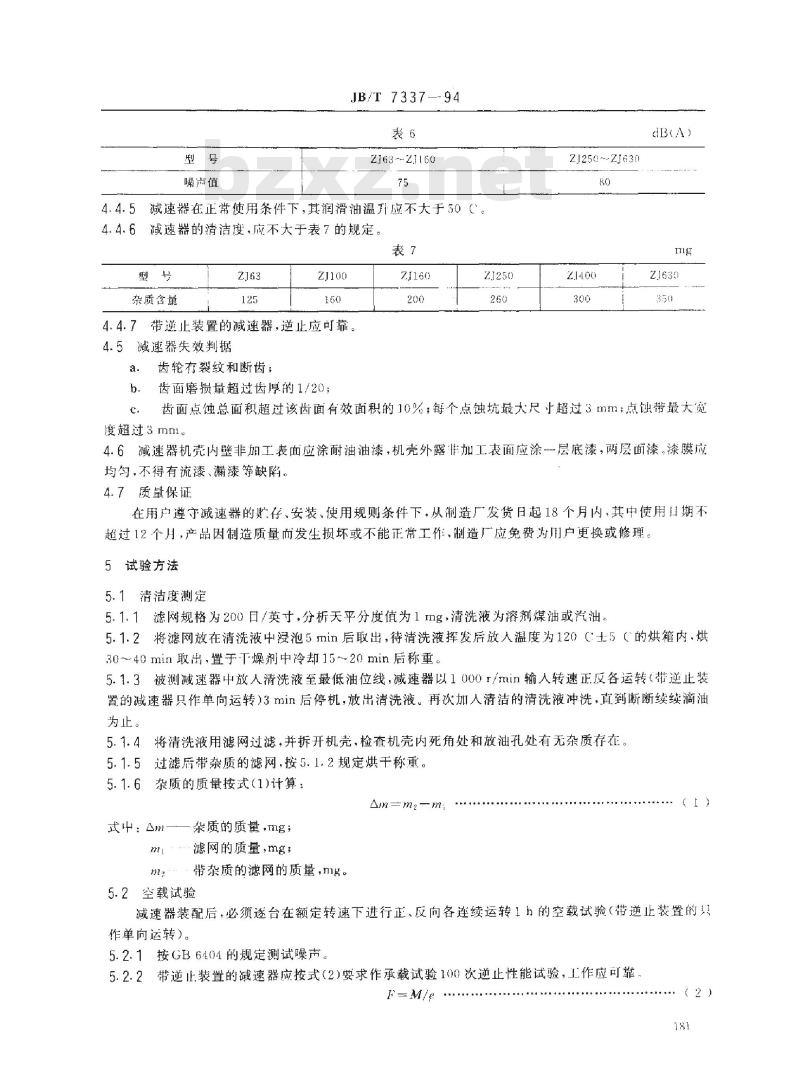

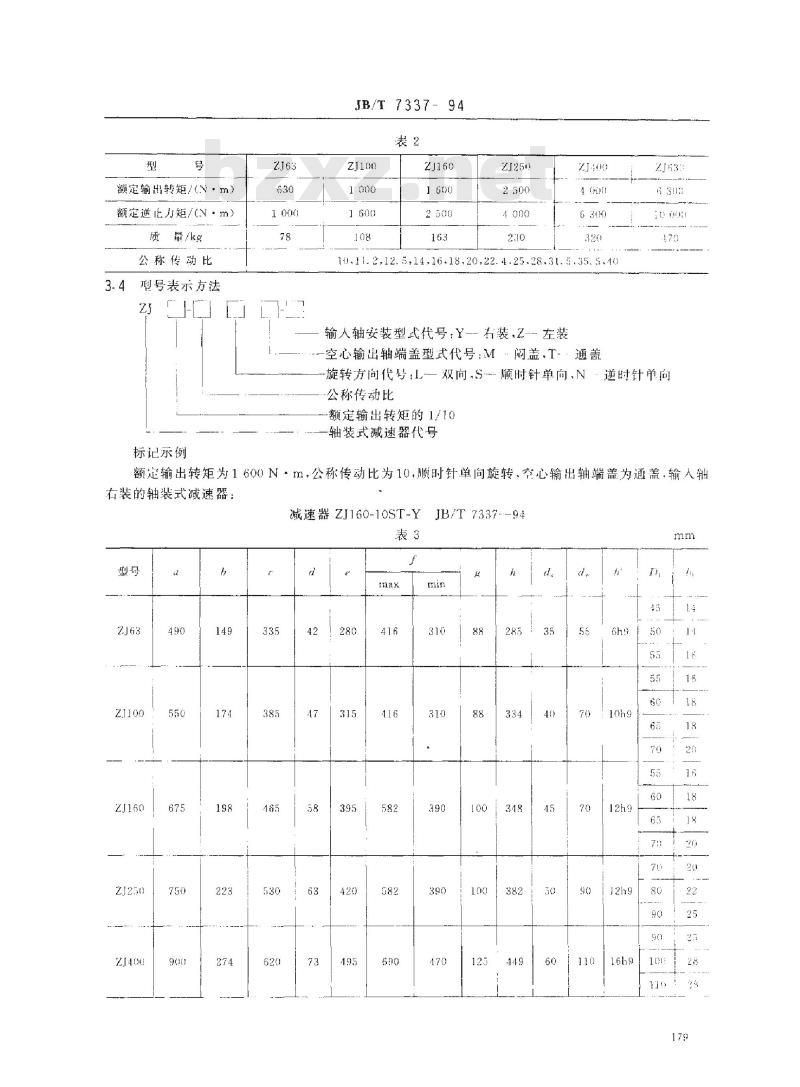

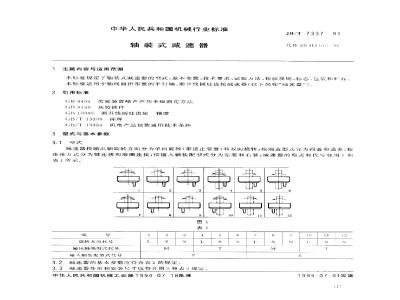

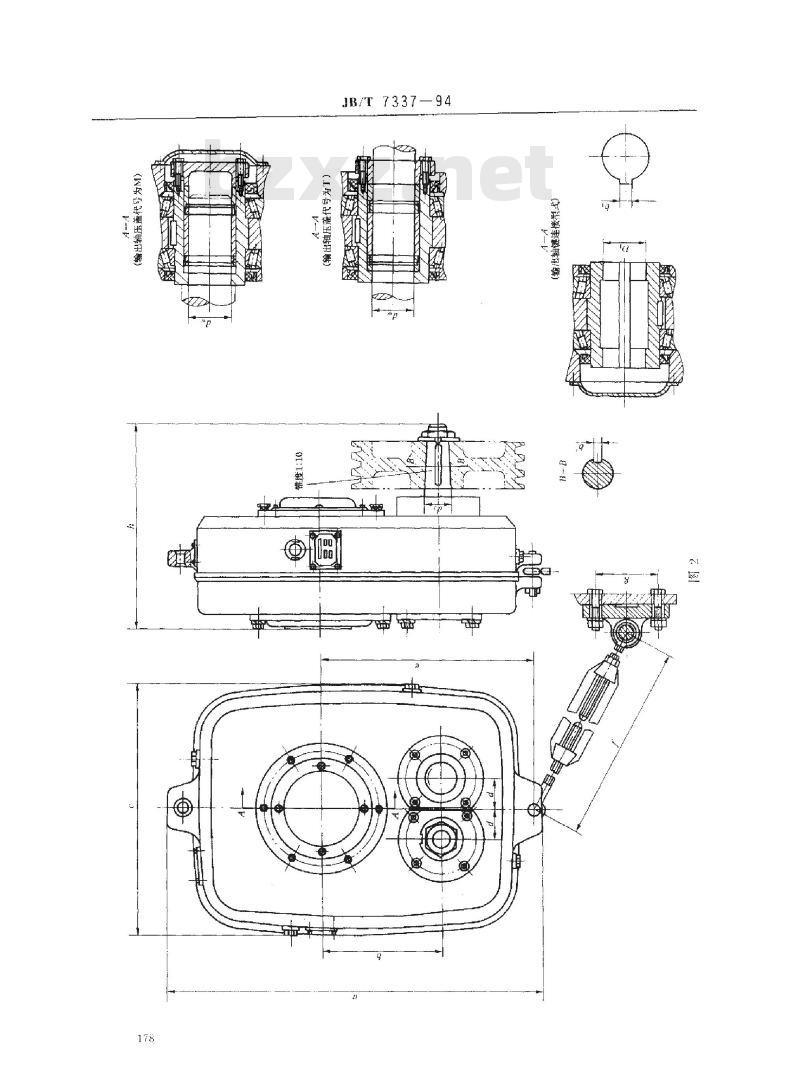

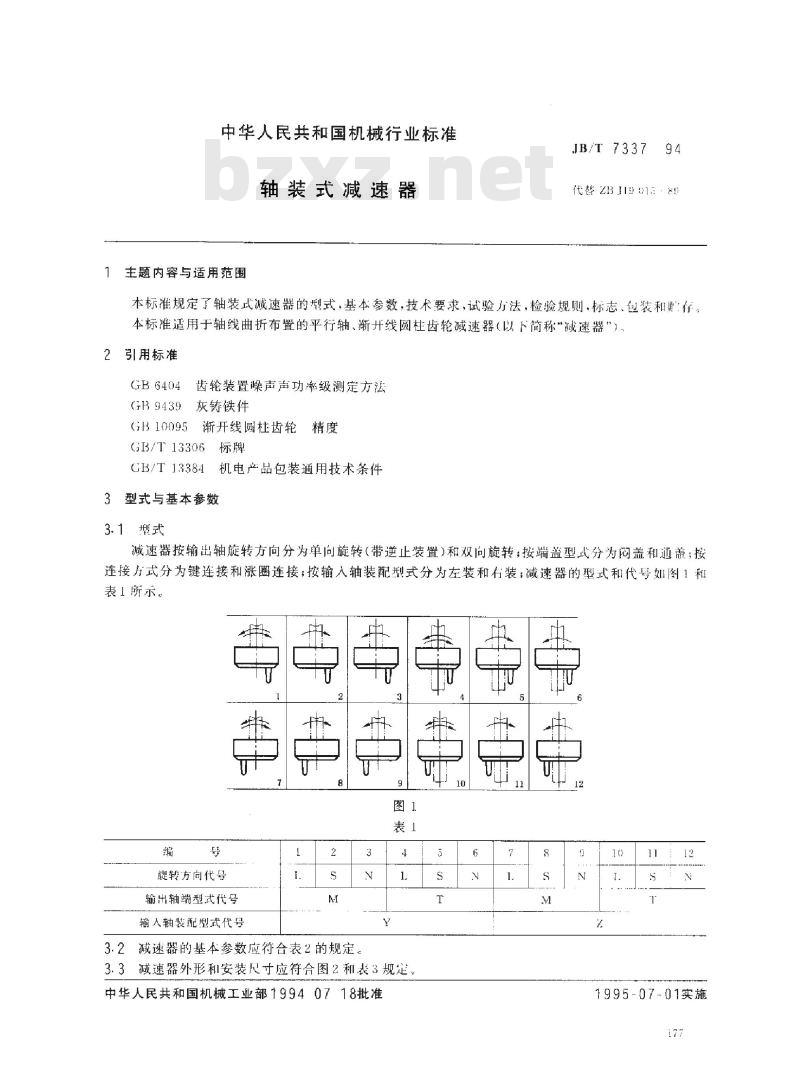

中华人民共和国机械行业标准 轴装式减速器 1. 主题内容与适用范围 本标准规定了轴装式减速器的型式，基本参数，技术要求，试验方法，检验规则，标志、包装和贮存等。本标准适用于轴线曲折布置的平行轴、渐开线圆柱齿轮减速器（以下简称“减速器”）。 2. 引用标准 GB6404 齿轮装置噪声声功率级测定方法 GB9439 灰铸铁件 GB10095 渐开线圆柱齿轮精度 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 3. 型式与基本参数 3.1 型式 减速器按输出轴旋转方向分为单向旋转（带逆止装置）和双向旋转；按端盖型式分为闷盖和通盖；按连接方式分为键连接和涨圈连接；按输入轴装配型式分为左装和右装。减速器的型式和代号如图1和表1所示。 3.2 减速器的基本参数应符合表2的规定。 3.3 减速器外形和安装尺寸应符合图2和表3的规定。 4. 型号表示方法 型号如“ZJ160-10ST-Y”，表示额定输出转矩为1600N·m，公称传动比为10，顺时针单向旋转，空心输出轴端盖为通盖，输入轴右装的轴装式减速器。 5. 技术要求 5.1 工作条件 减速器的工作环境温度应为-20～+50℃；当环境温度低于0℃时，启动前润滑油应加热；最高输入转速为1500r/min。 5.2 前机壳和后机壳 前机壳和后机壳铸铁件应符合GB9439中的HT200标准，且需消除内应力。 5.3 齿轮和齿轮轴 齿轮和齿轮轴的齿面粗糙度应符合表4的规定。齿轮轴齿面硬度为50～55HRC，齿轮齿面硬度为45～50HRC。齿轮精度应符合表5的规定。 5.4 使用性能 减速器在负载平稳、连续运转时的额定输出转矩应不低于表2的规定。 6. 附录 详细的减速器型式和参数，以及各项标准测试方法，参见标准表格及附图。
