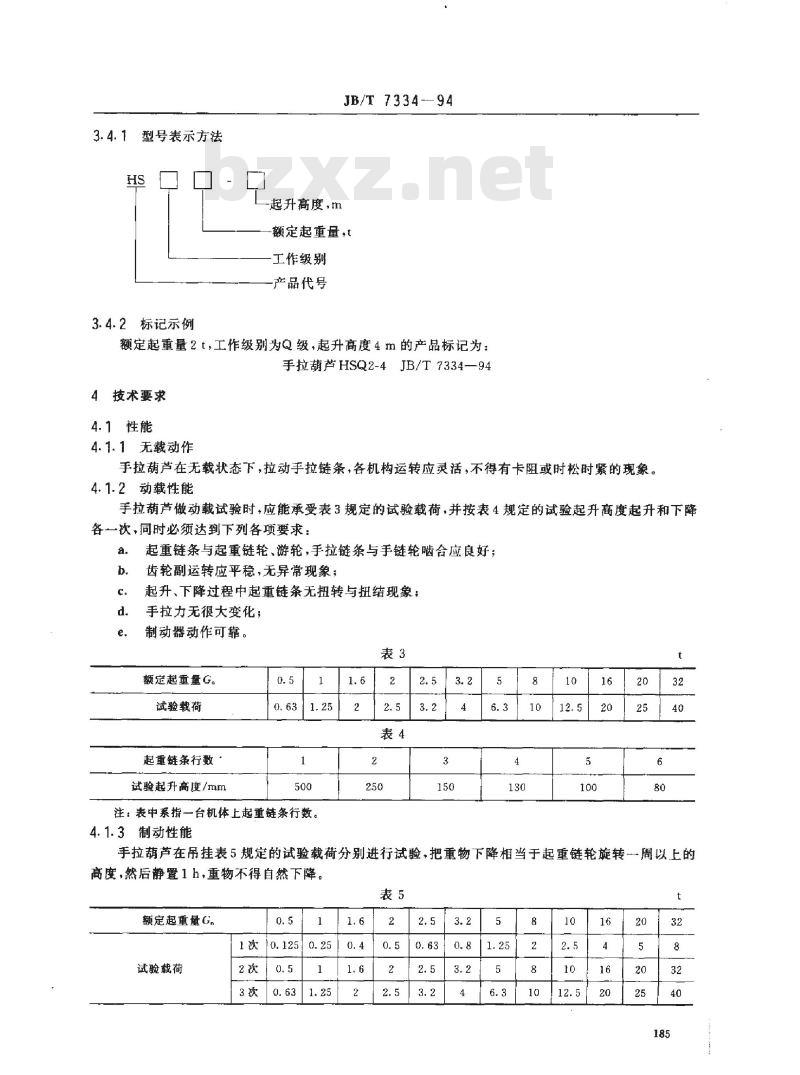

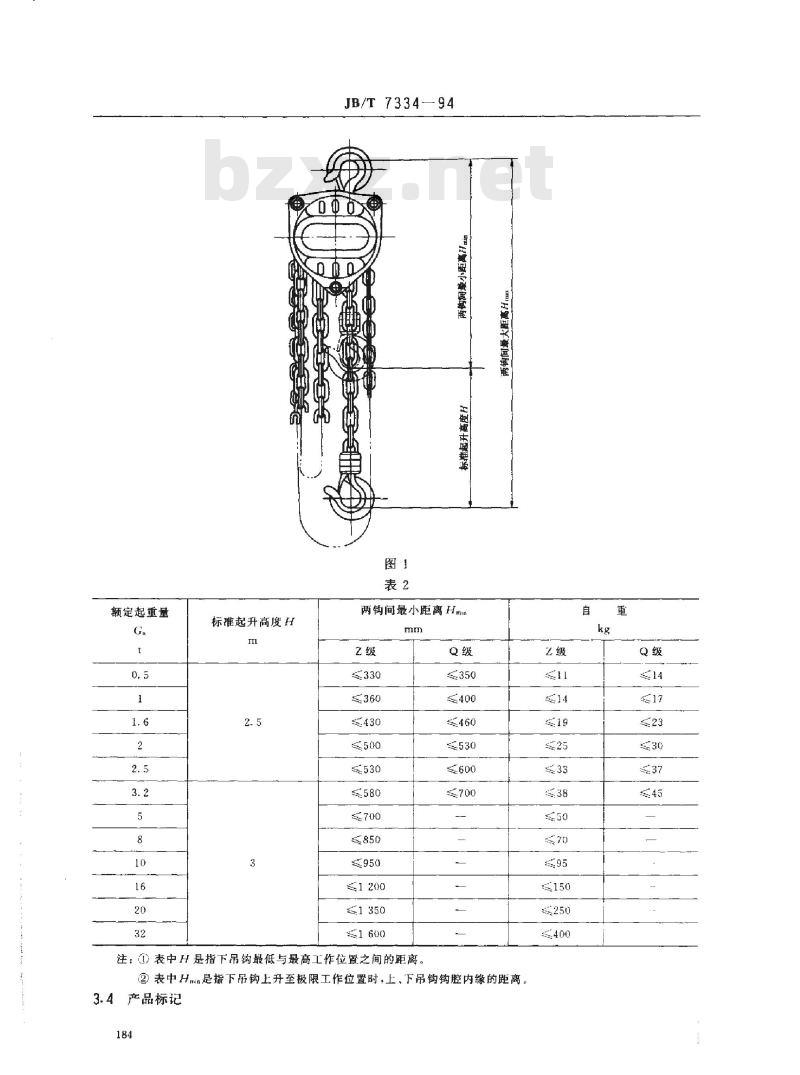

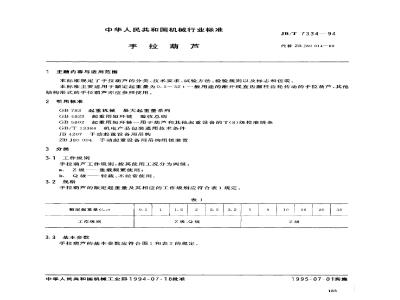

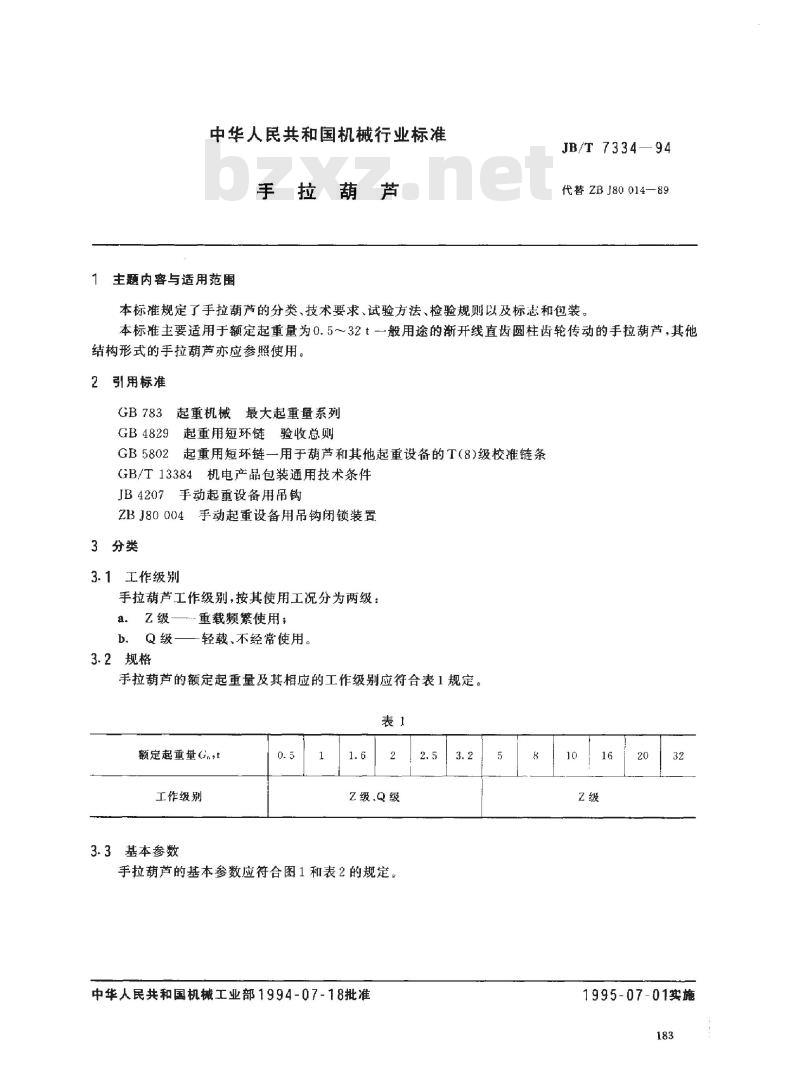

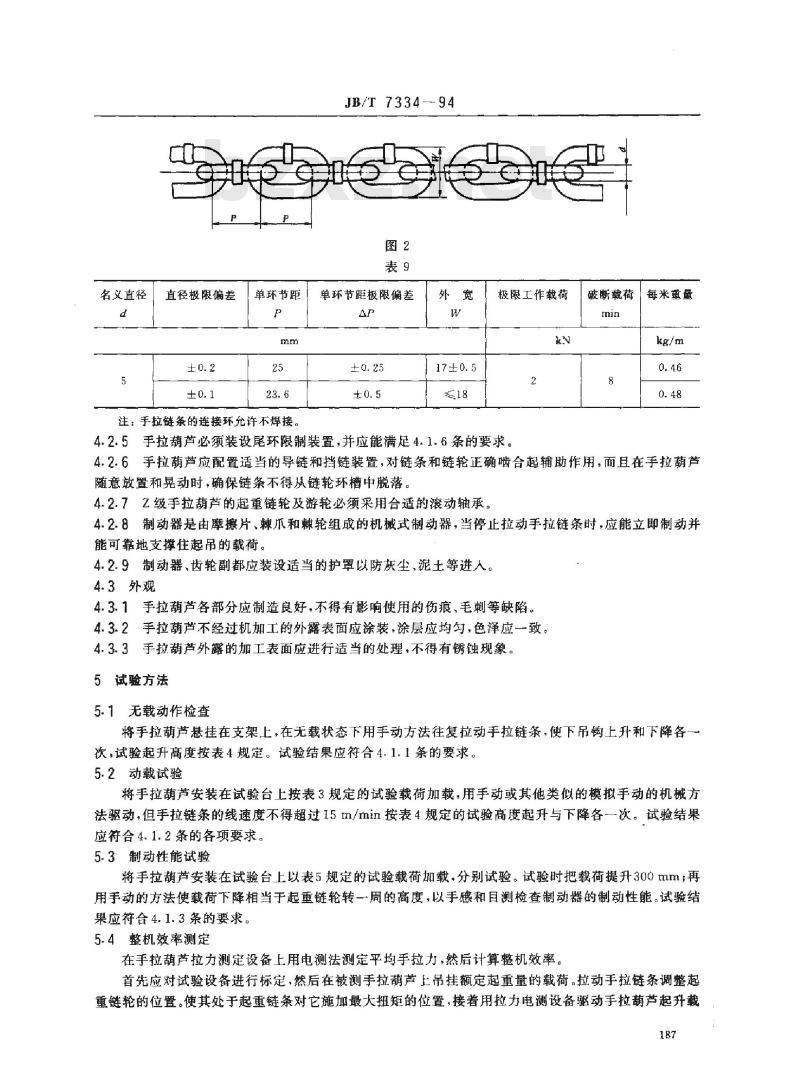

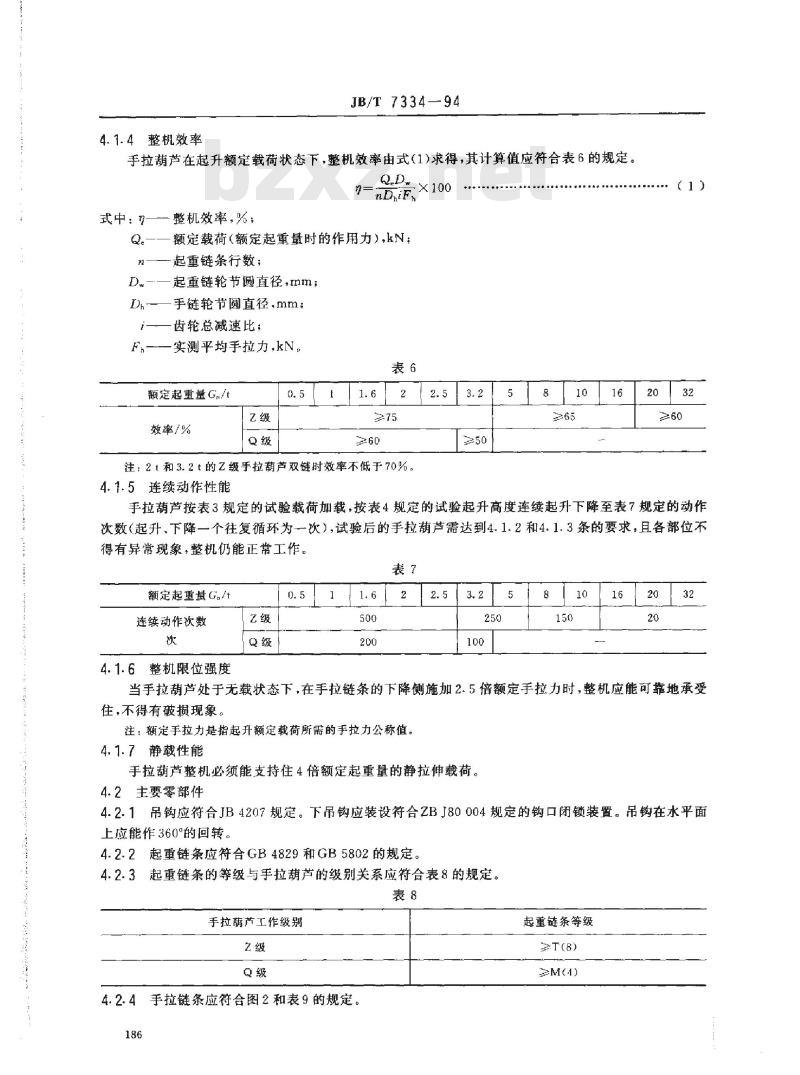

中华人民共和国机械行业标准 手拉葫芦 JB/T 7334-94 1. 主题内容与适用范围 本标准规定了手拉葫芦的分类、技术要求、试验方法、检验规则以及标志和包装。本标准主要适用于额定起重量为0.5～32t一般用途的渐开线直齿圆柱齿轮传动的手拉葫芦，其他结构形式的手拉葫芦亦应参照使用。 2. 引用标准 GB783 起重机械最大起重量系列 GB4829 起重用短环链验收总则 GB5802 起重用短环链—用于葫芦和其他起重设备的T(8)级校准链条 GB/T13384 机电产品包装通用技术条件 JB4207 手动起重设备用吊钩 ZBJ80004 手动起重设备用吊钩闭锁装置 3. 分类 3.1 工作级别 手拉葫芦工作级别，按其使用工况分为两级： a. Z级—重载频繁使用； b. Q级—轻载、不经常使用。 3.2 规格 手拉葫芦的额定起重量及其相应的工作级别应符合表1规定。 3.3 基本参数 手拉葫芦的基本参数应符合图1和表2的规定。 3.4 产品标记 3.4.1 型号表示方法 型号应包括额定起重量、工作级别和起升高度，例如：手拉葫芦HSQ2-4表示额定起重量2t，工作级别为Q级，起升高度4m。 4. 技术要求 4.1 性能 4.1.1 无载动作 手拉葫芦在无载状态下，拉动手拉链条，各机构运转应灵活，不得有卡阻或时松时紧的现象。 4.1.2 动载性能 手拉葫芦做动载试验时，应能承受表3规定的试验载荷，并按表4规定的试验起升高度起升和下降各一次，同时必须达到下列各项要求： a. 起重链条与起重链轮、游轮，手拉链条与手链轮啮合应良好； b. 齿轮副运转应平稳，无异常现象，起升、下降过程中起重链条无扭转与扭结现象； c. 手拉力无很大变化； d. 制动器动作可靠。 4.1.3 制动性能 手拉葫芦在吊挂表5规定的试验载荷时，重物下降相当于起重链轮旋转一周以上的高度，然后静置1小时，重物不得自然下降。 4.1.4 整机效率 手拉葫芦在起升额定载荷状态下，整机效率由以下公式求得，计算值应符合表6的规定： QD = 整机效率，% Q = 额定载荷，kN D = 起重链轮节圆直径，mm Dh = 手链轮节圆直径，mm n = 起重链条行数 F = 实测平均手拉力，kN 表3 试验载荷 | 额定起重量G(t) | 试验载荷 (kN) | |-----------------|----------------| | 0.5 | 0.63 | | 1.0 | 1.25 | | 1.6 | 1.6 | | 2.5 | 2.5 | | 3.2 | 3.2 | | 5.0 | 5.0 | 表4 试验起升高度 | 额定起重量G(t) | 起升高度 (mm) | |-----------------|----------------| | 0.5 | 500 | | 1.0 | 600 | | 1.6 | 700 | | 2.5 | 800 | | 3.2 | 900 | 表5 制动性能试验 | 试验载荷 (kN) | 下降高度 (m) | |----------------|---------------| | 0.5 | 0.125 | | 1.0 | 0.25 | | 1.6 | 0.4 | | 2.5 | 0.5 | | 3.2 | 0.63 | 表6 整机效率 | 额定起重量G(t) | Z级效率 (%) | Q级效率 (%) | |-----------------|--------------|--------------| | 0.5 | 85 | 80 | | 1.0 | 88 | 83 | | 1.6 | 90 | 85 | | 2.5 | 92 | 87 | | 3.2 | 93 | 88 |
