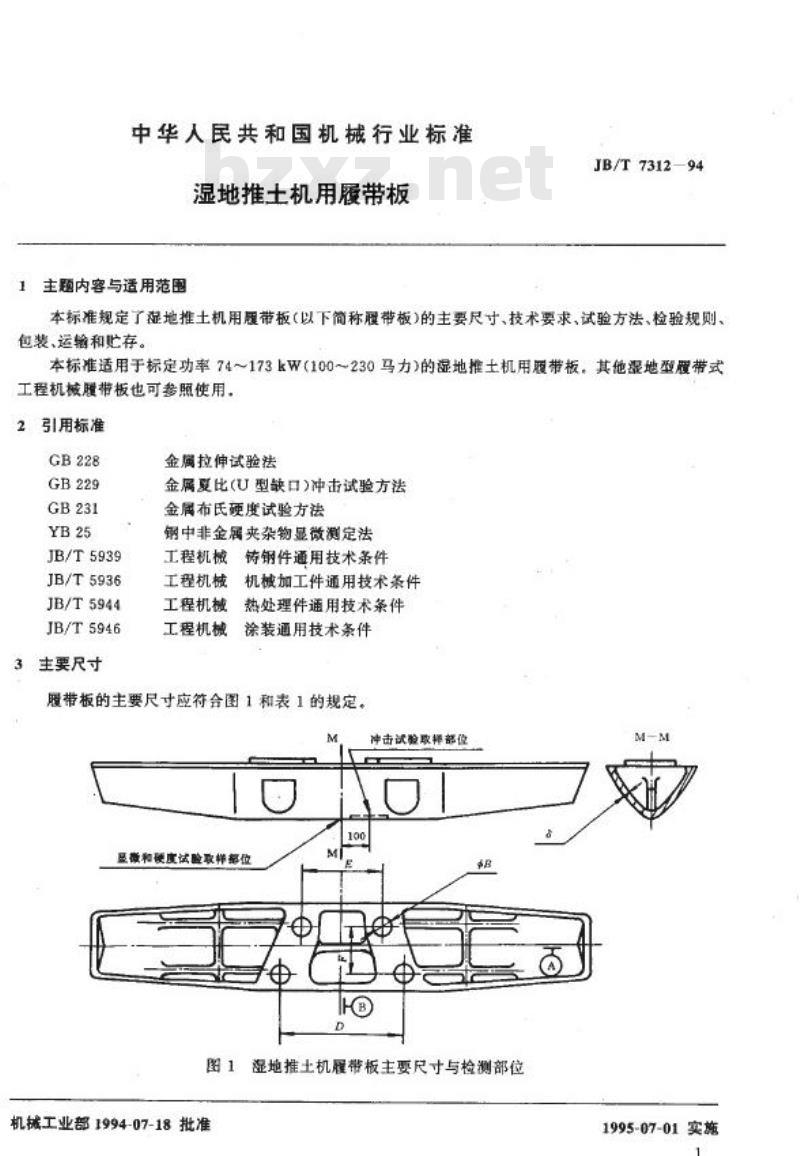

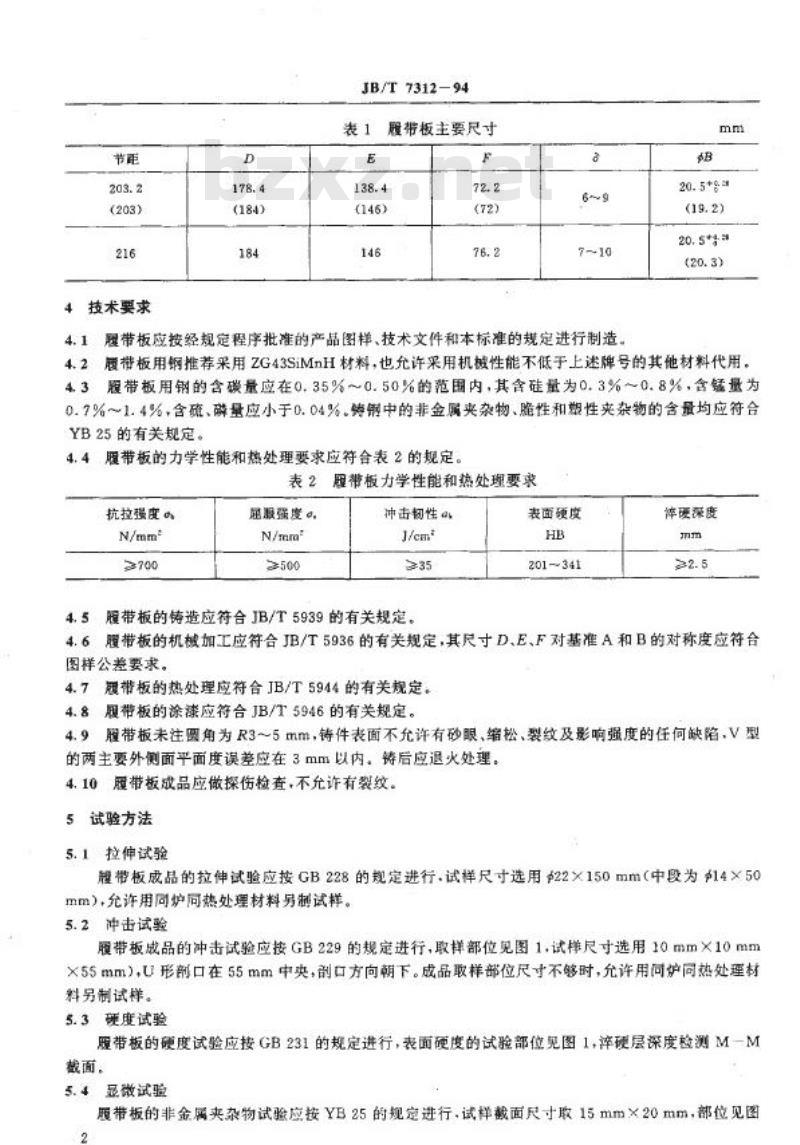

JB/T 7312-94 湿地推土机用履带板 中华人民共和国机械行业标准 1994年07月18日发布，1995年07月01日实施 1 主题内容与适用范围 本标准规定了湿地推土机用履带板（以下简称履带板）的主要尺寸、技术要求、试验方法、检验规则、包装、运输和贮存等。本标准适用于标定功率74～173kW（100～230马力）的湿地推土机用履带板，其他显地型履带式工程机械履带板也可参照使用。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性： GB228 金属拉伸试验法 GB229 金属夏比（U型缺口）冲击试验方法 GB231 金属布氏硬度试验方法 YB25 工程机械铸钢件通用技术条件 JB/T5939 工程机械机械加工件通用技术条件 JB/T5936 热处理件通用技术条件 JB/T5944 涂装通用技术条件 3 主要尺寸 履带板的主要尺寸应符合图1和表1的规定。 表1 履带板主要尺寸 节距：203.2 mm D：178.4 mm E：138.4 mm F：72.2 mm 4 技术要求 4.1 履带板应按规定程序批准的产品图样、技术文件和本标准的规定进行制造。 4.2 履带板用钢推荐采用ZG43SiMnH材料，也允许采用机械性能不低于上述牌号的其他材料代用。 4.3 履带板用钢的含碳量应在0.35%~0.50%的范围内，含硅量为0.3%~0.8%，含锰量为0.7%~1.4%。含硫、磷量应小于0.04%。 4.4 履带板的力学性能和热处理要求应符合表2的规定。 表2 履带板力学性能和热处理要求 抗拉强度：>700 N/mm² 屈服强度：>500 N/mm² 冲击韧性：≥35 J/cm² 4.5 履带板的铸造应符合JB/T5939的有关规定，表面硬度HB应为201~341。 4.6 履带板的机加工应符合JB/T5936的规定，尺寸D、E、F对基准A和B的对称度应符合图样公差要求。 4.7 履带板的热处理应符合JB/T5944的有关规定。 4.8 履带板的涂漆应符合JB/T5946的有关规定。 4.9 履带板未注圆角为R3~5mm，铸件表面不允许有砂眼、缩松、裂纹及影响强度的任何缺陷。 4.10 铸后应进行退火处理。履带板成品应做探伤检查，不允许有裂纹。 5 试验方法 5.1 拉伸试验 履带板成品的拉伸试验应按GB228的规定进行。试样尺寸选用22×150mm（中段为14×50mm），允许用同炉同热处理材料另制试样。 5.2 冲击试验 履带板成品的冲击试验应按GB229的规定进行，取样部位见图1。试样尺寸选用10mm×10mm×55mm。 5.3 硬度试验 履带板的硬度试验应按GB231的规定进行，表面硬度的试验部位见图1，硬层深度检测部位为M一M截面。 5.4 显微试验 履带板的非金属夹杂物试验应按YB25的规定进行。试样载面尺寸取15mm×20mm，部位见图1。 5.5 探伤试验 履带板成品不允许有任何裂纹，应经显式磁粉探伤，并经退磁处理。 6 检验规则 6.1 履带板的尺寸精度、表面粗糙度和外观质量，应由制造厂质量检验部门按产品图样和本标准的规定进行检验，并出具合格证。 6.2 履带板的表面热处理硬度，规定每批随机抽检7件，每件在中心线30mm内测点区随机测4点，凡4点中至少有3点在规定范围以内的，评为该件硬度合格；凡抽检7件中有6件以上达到合格要求的，判为该批硬度合格。如抽检结果不符合要求，则改为逐件检验，达不到指标的判为废品。 6.3 成品拉伸、冲击和显微试验每年随机抽验一次，指标应全部合格。 6.4 成品探伤试验应逐件进行，发现裂纹判为不合格。
