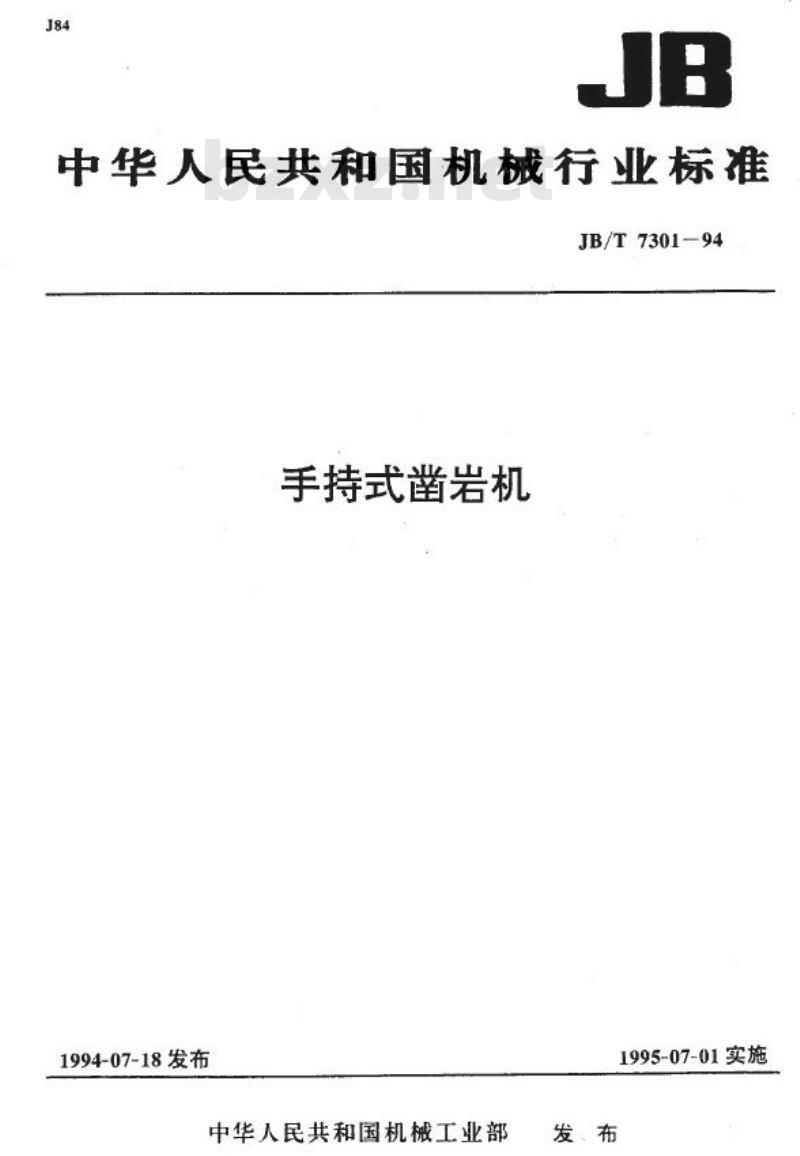

中华人民共和国机械行业标准 JB/T 7301-94 手持式凿岩机 1994-07-18发布 1995-07-01实施 发布：中华人民共和国机械工业部 1 范围 本标准规定了手持式凿岩机的型式与基本参数、技术要求、检验规则、试验方法和标志，包装，运输与贮存。本标准适用于以压编空气为动力的手持式凿岩机。 2 规范性引用文件 本标准引用了以下文件： GB5621、GB5898、GB6481、JB1590、JB/T1674、JB3576、JB/T4041、JB/T7161、JB/T7162、JB/T7163、JB/T7164、JB/T7165、JB/T7302、ZB J84.014、JB/SQ7.3。 3 产品型式与基本参数 3.1 产品型式按功能划分为： - 手持式凿岩机 - 手持式湿式凿岩机 - 手持式集尘带凿岩机 - 手持式水下凿岩机 3.2 基本参数 3.2.1 产品的基本参数应符合表1的规定。 表1：产品基本参数 | 产品系列 | 轻型 | 中型 | 重型 | |----------|------|------|------| | 产品重量（kg） | 10 | 10-22 | >22 | | 空转转速（r/min） | >200 | - | - | | 冲击能（J） | 25-45 | 45-60 | 60-80 | | 噪声（dB(A)） | ≤114 | ≤120 | ≤124 | | 功率级（kW） | 2.5-3.5 | 4-5 | 5-6 | 3.2.2 产品的型号编制，应符合JB1590的规定。 4 技术要求 4.1 产品应符合本标准的要求，并按照经规定程序批准的图样和技术文件制造。 4.2 所有零件（包括外购件、协作件、标准件）必须经质量检验部门检验合格，方可进行装配。 4.3 熔模件的质量应符合JB/T7162的规定；钢质模锻件的质量应符合JB/T7163的规定；热处理件的质量应符合JB/T7161的规定。 4.4 产品的装配质量应符合JB/T7165的规定。 4.5 产品清洁度应符合表2的规定。 表2：产品清洁度要求 | 产品系列 | 清洁度 | |----------|--------| | 轻型 | ≤400 | | 中型 | ≤600 | | 重型 | ≤800 | 4.6 同一型号的产品，其零部件均应达到互换要求。 4.7 产品的防锈质量应符合JB3576第6.4条的规定。 4.8 产品涂漆质量应符合ZB J84.014第3.6条的规定。 5 检验规则 5.1 产品须经制造厂质检部门检验合格，并附有产品质量合格的技术文件方可出厂。 5.2 产品出厂检验应根据具体产品制订的检验规范进行，但必须确保凿岩冲击频率、密岩耗气量等指标符合标准要求。 5.3 产品清洁度应进行抽检，每月至少检验一次。 5.4 本标准规定的产品空转转速、冲击能、每米岩孔耗气量、孔深度、噪声等指标，在具有有效期内的型式检验报告的前提下，允许进行出厂检验。 5.5 产品在以下情况下应进行型式检验： - 研制的新产品； - 产品在设计、工艺和选用材料有重大变更时； - 长期停产后恢复生产时； - 大批量生产时，每五年进行一次。 5.6 进行型式检验的产品应从检验合格的产品中随机抽样。 5.7 产品抽样规则按JB/SQ7.3规定的抽样方案进行。 6 试验方法 本标准中相关的试验方法和测量方法，应按规定的试验规程执行。
