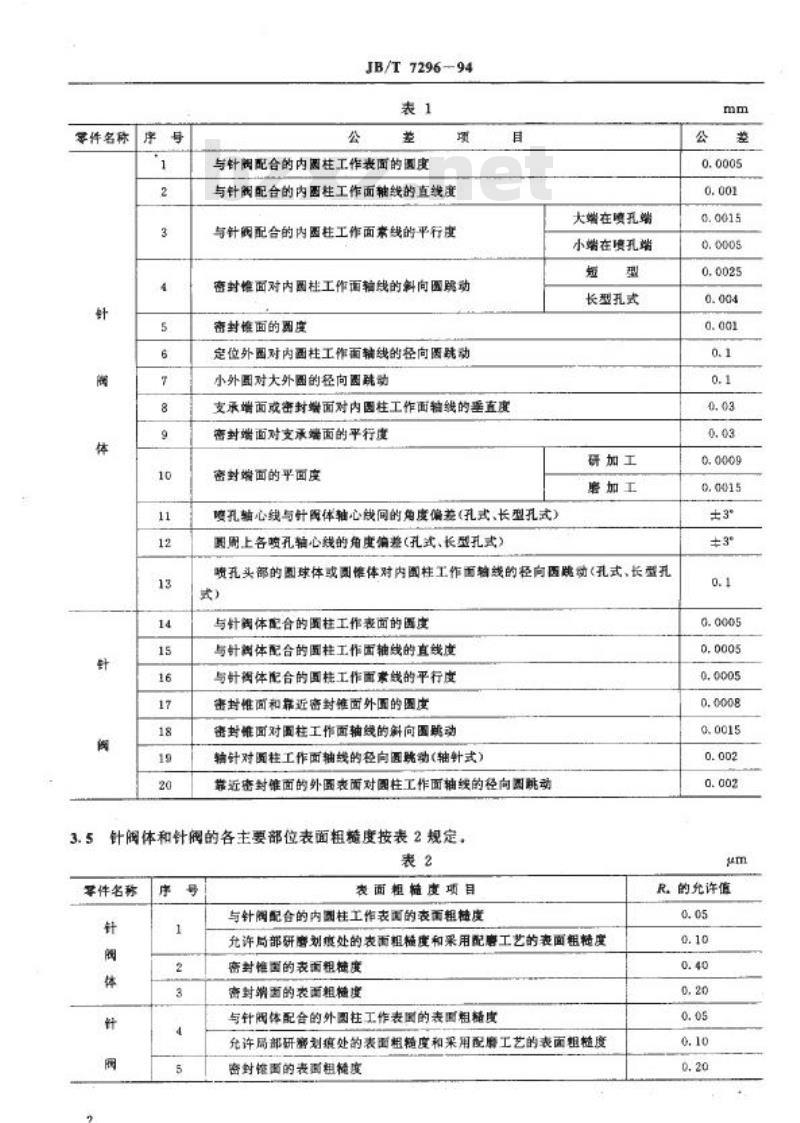

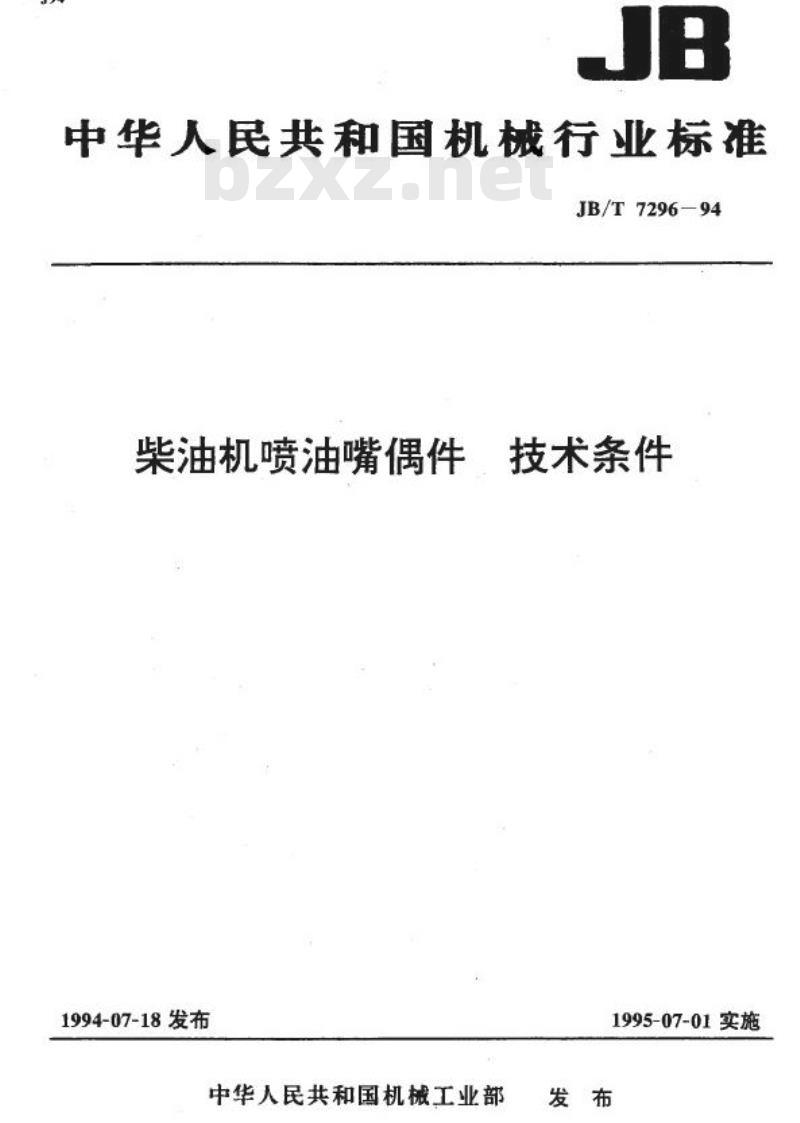

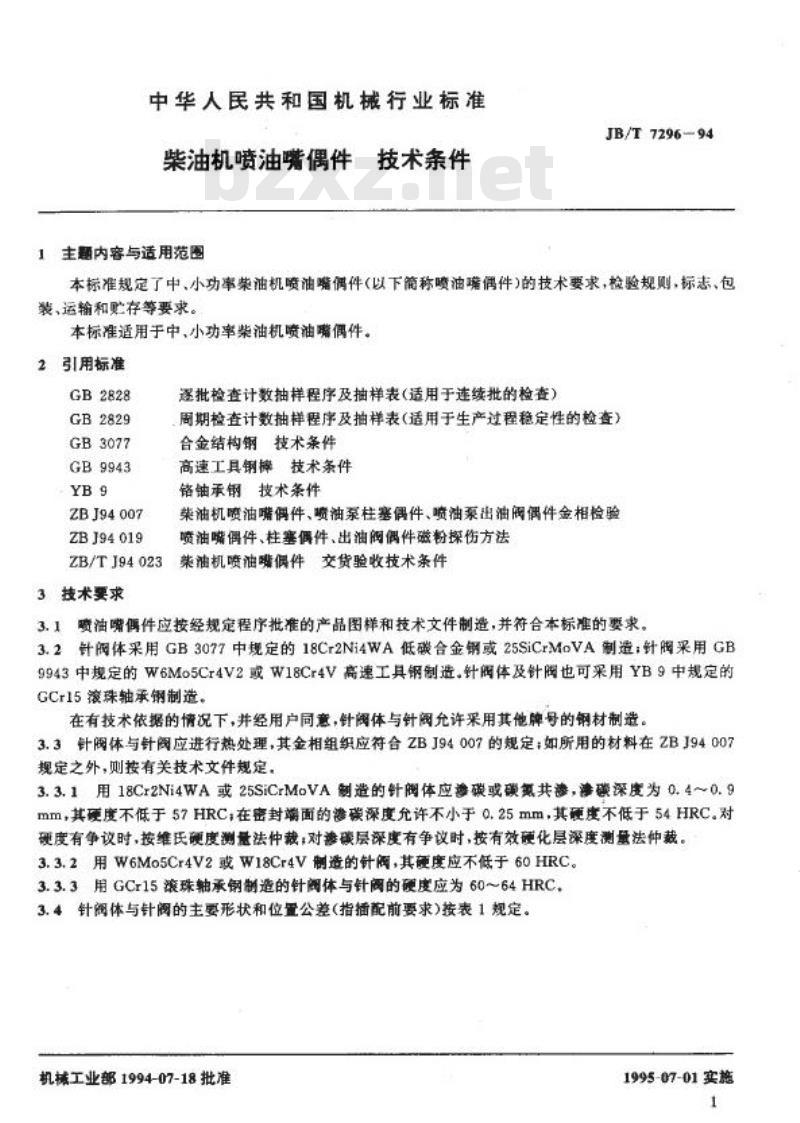

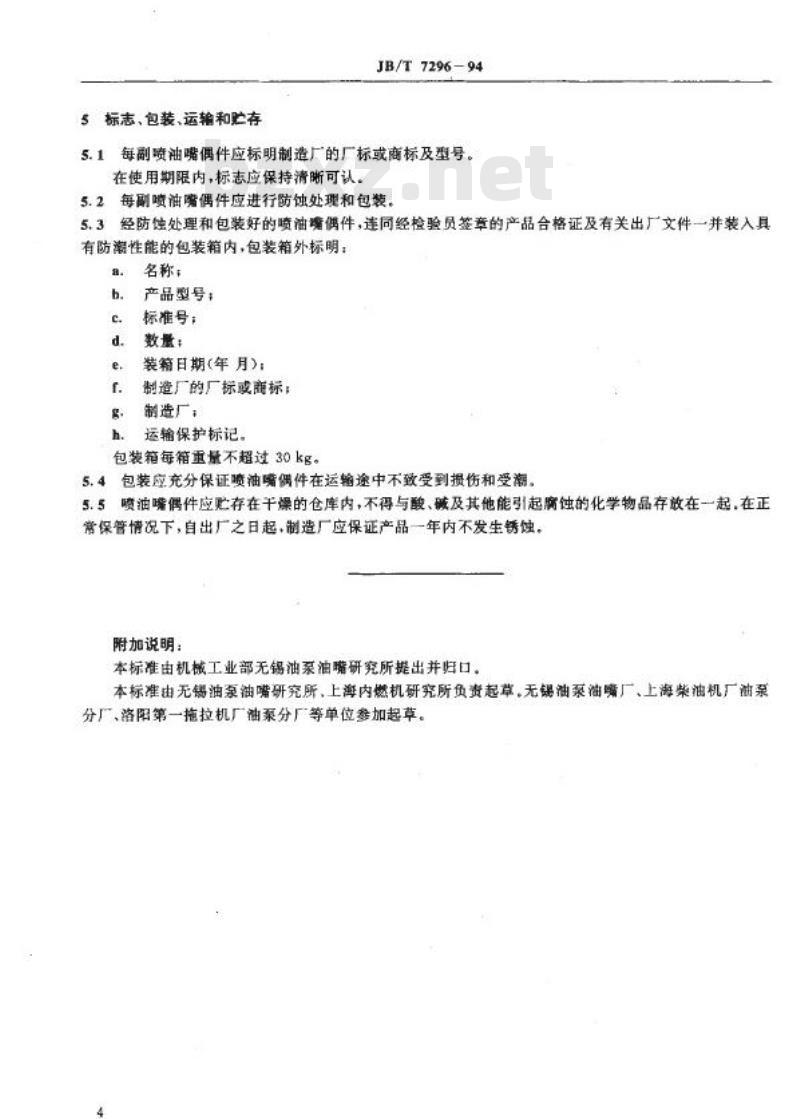

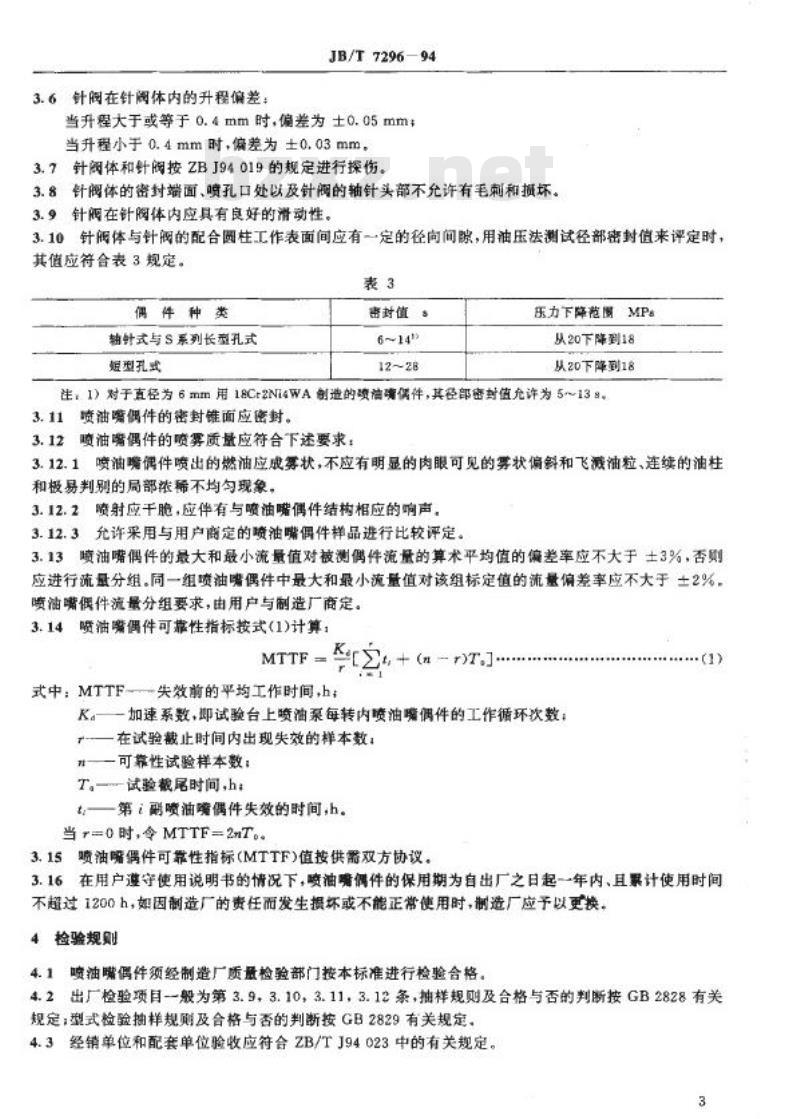

中华人民共和国机械行业标准 JB/T 7296-94 柴油机喷油嘴偶件技术条件 1 范围 本标准规定了中、小功率柴油机喷油嘴偶件（以下简称喷油嘴偶件）的技术要求、检验规则、标志、包装、运输和贮存等要求。本标准适用于中、小功率柴油机喷油嘴偶件。 2 规范性引用文件 本标准引用了以下文件： - GB2828 抽样检验 - GB2829 周期检查 - GB3077 合金结构钢技术条件 - GB9943 高速工具钢技术条件 - YB9 硬度测量 - ZBJ94007 金相检验 - ZBJ94019 喷油嘴偶件检验方法 3 技术要求 3.1 喷油嘴偶件应按经规定程序批准的产品图样和技术文件制造，并符合本标准的要求。 3.2 针阀体采用GB3077中规定的18Cr2Ni4WA低碳合金钢或25SiCrMoVA制造；针阀采用GB9943中规定的W6Mo5Cr4V2或W18Cr4V高速工具钢制造。针阀体及针阀也可采用YB9中规定的GCr15滚珠轴承钢制造。 3.3 针阀体与针阀应进行热处理，其金相组织应符合ZBJ94007的规定，若所用材料不在ZBJ94007规定范围内，应依据相关技术文件进行处理： 3.3.1 用18Cr2Ni4WA或25SiCrMoVA制造的针阀体应渗碳或碳氮共渗，净碳深度为0.4～0.9mm，硬度不低于57HRC，密封端面渗碳深度不小于0.25mm，硬度不低于54HRC。 3.3.2 用W6Mo5Cr4V2或W18Cr4V制造的针阀硬度应不低于60HRC。 3.3.3 用GCr15滚珠轴承钢制造的针阀体与针阀的硬度应为60～64HRC。 3.4 针阀体与针阀的主要形状和位置公差（指插配前要求）按表1规定。 表1 针阀体与针阀配合的公差 | 零件名称 | 公差 | 配合表面 | 圆度公差 | 轴线直线度 | 平行度 | 跳动公差 | |--------|-----|---------|---------|-----------|--------|----------| | 针阀体 | ±0.0005mm | 内圆柱工作面 | 0.0005mm | 0.001mm | 0.0025mm | 0.001mm | | 针阀 | ±0.001mm | 外圆柱工作面 | 0.001mm | 0.0015mm | 0.001mm | 0.002mm | 3.5 针阀体和针阀的表面粗糙度按表2规定。 表2 针阀体与针阀表面粗糙度 | 零件名称 | 表面粗糙度项目 | 允许值 (μm) | |--------|----------------|------------| | 针阀体 | 与针阀配合的内圆柱工作表面 | 0.05μm | | 针阀 | 外圆柱工作表面 | 0.10μm | | 针阀体 | 密封端面 | 0.15μm | 3.6 针阀在针阀体内的升程偏差要求符合相应标准。 本标准实施日期为1995年7月1日，批准日期为1994年7月18日。
