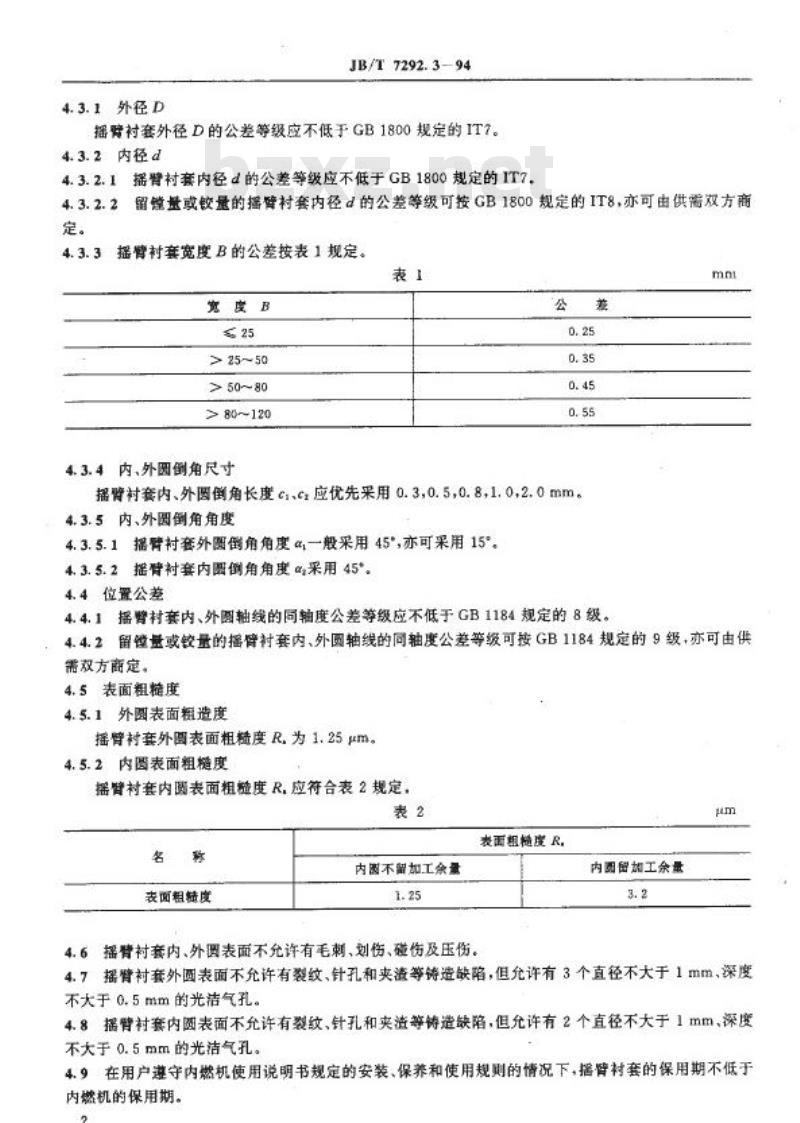

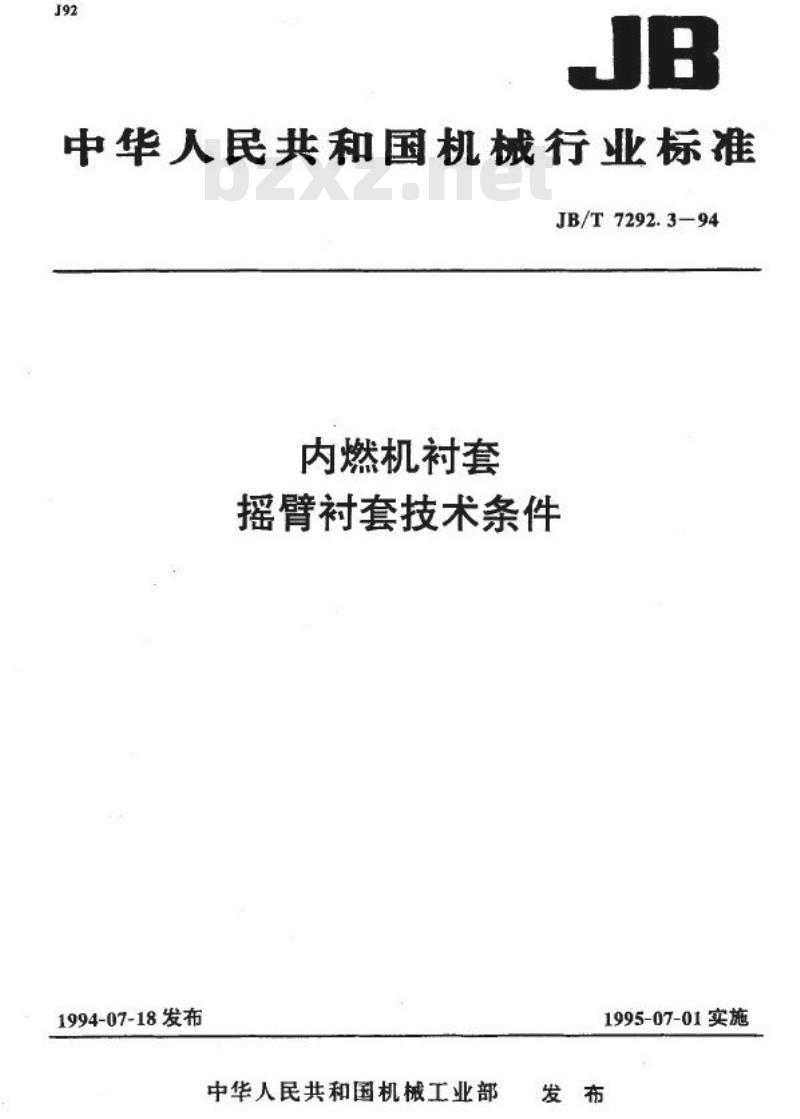

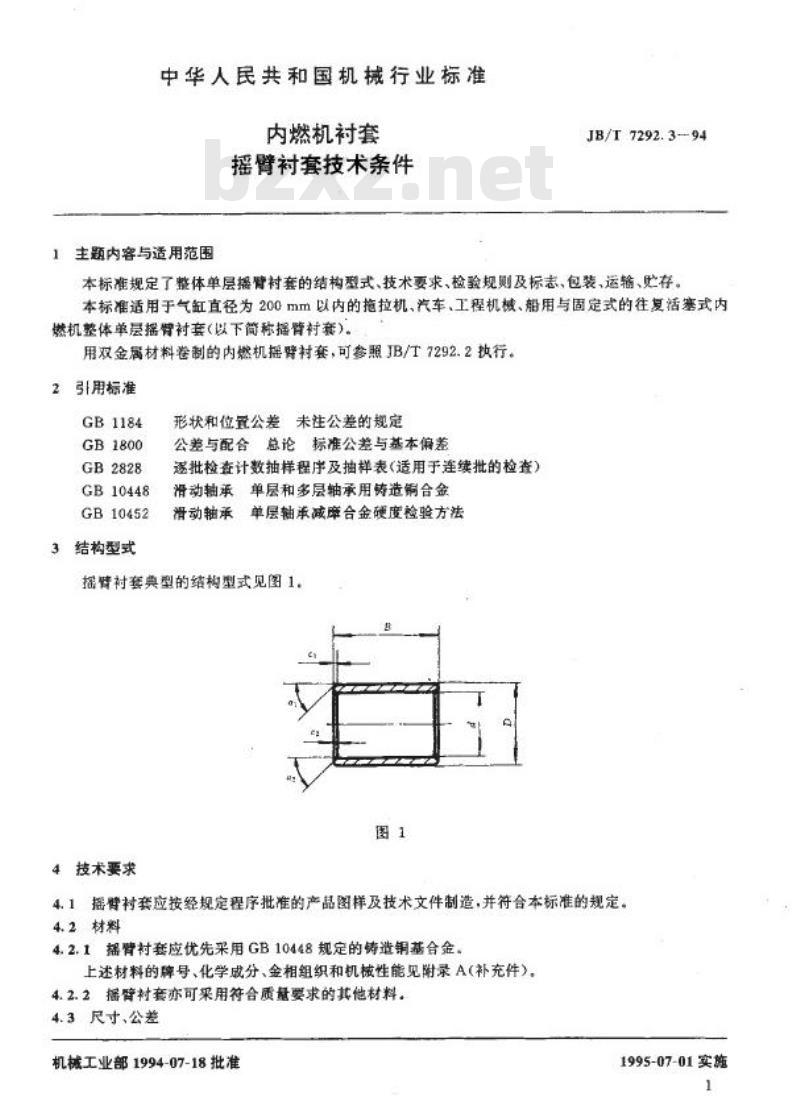

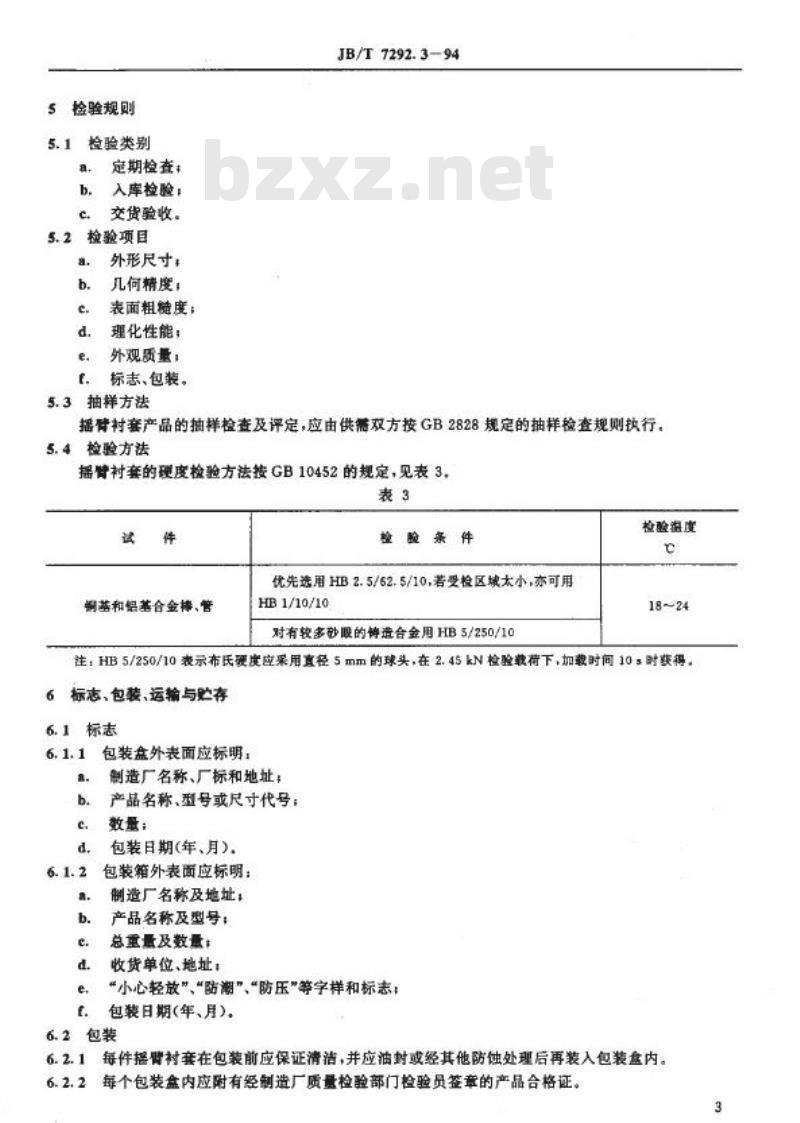

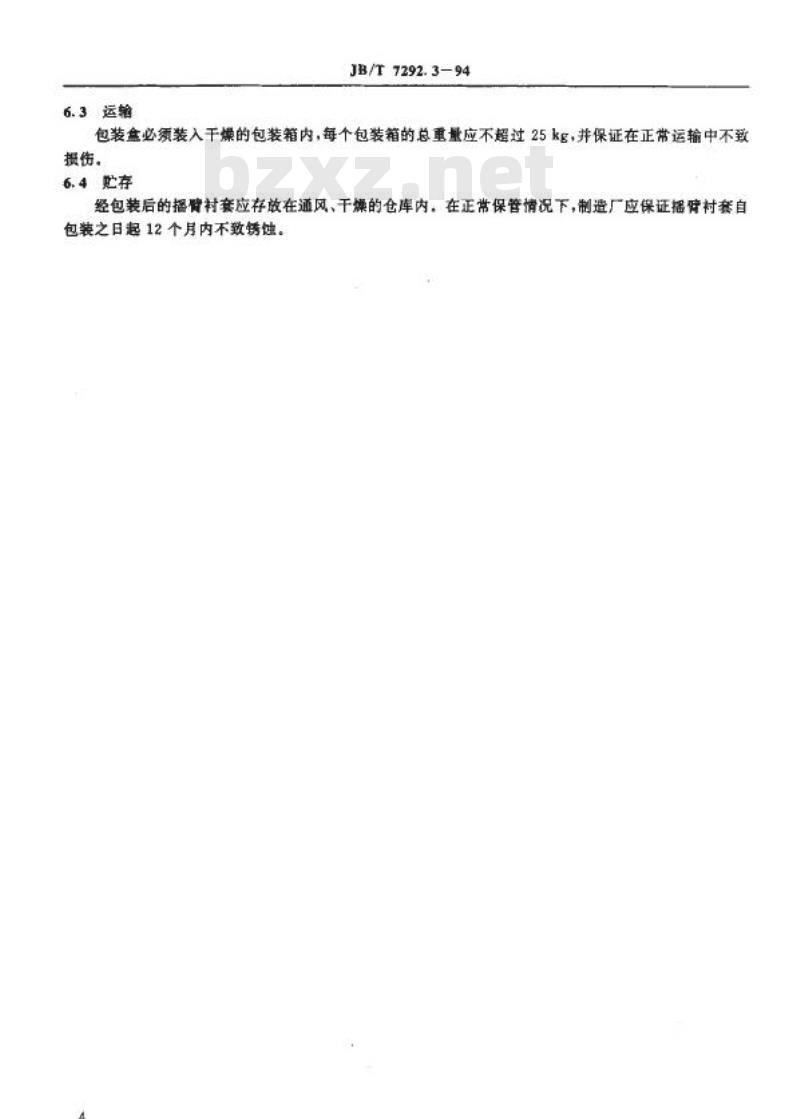

中华人民共和国机械行业标准 JB/T 7292.3-94 内燃机摇臂衬套技术条件 1 范围 本标准规定了内燃机摇臂衬套的结构型式、技术要求、检验规则及标志、包装、运输、贮存等内容。适用于气缸直径200mm以内的拖拉机、汽车、工程机械、船用与固定式的往复活塞式内燃机摇臂衬套。双金属材料制成的摇臂衬套可参照JB/T 7292.2执行。 2 规范性引用文件 本标准引用了以下文件： - GB 1184 - GB 1800 - GB 2828 - GB 10448 - GB 10452 3 结构型式 摇臂衬套的典型结构型式见图1。 4 技术要求 4.1 摇臂衬套应按规定的程序批准的产品图样及技术文件制造，符合本标准的要求。 4.2 材料 4.2.1 摇臂衬套应优先采用GB 10448规定的铸造铜基合金。 4.2.2 摇臂衬套也可采用符合质量要求的其他材料。 4.3 尺寸与公差 4.3.1 外径D的公差等级应不低于GB 1800规定的IT7。 4.3.2 内径d的公差等级应不低于GB 1800规定的IT7。 4.3.3 宽度B的公差按表1规定。 4.3.4 内外圆倒角尺寸按表2规定。 4.4 位置公差 4.4.1 内外圆轴线的同轴度公差等级应不低于GB 1184规定的8级。 4.5 表面粗糙度 4.5.1 外圆表面粗糙度应不大于1.25μm。 4.5.2 内圆表面粗糙度应符合表2规定。 4.6 表面缺陷 摇臂衬套的内外圆表面不允许有裂纹、针孔等铸造缺陷，允许有少量光洁气孔。 5 检验规则 5.1 检验类别：定期检查、入库检验、交货验收。 5.2 检验项目包括外形尺寸、几何精度、表面粗糙度、理化性能、外观质量及标志、包装。 5.3 抽样方法按GB 2828规定进行。 6 标志与包装 6.1 包装盒外表面应标明： - 制造厂名称、厂标和地址 - 产品名称、型号或尺寸代号 - 数量 - 包装日期
