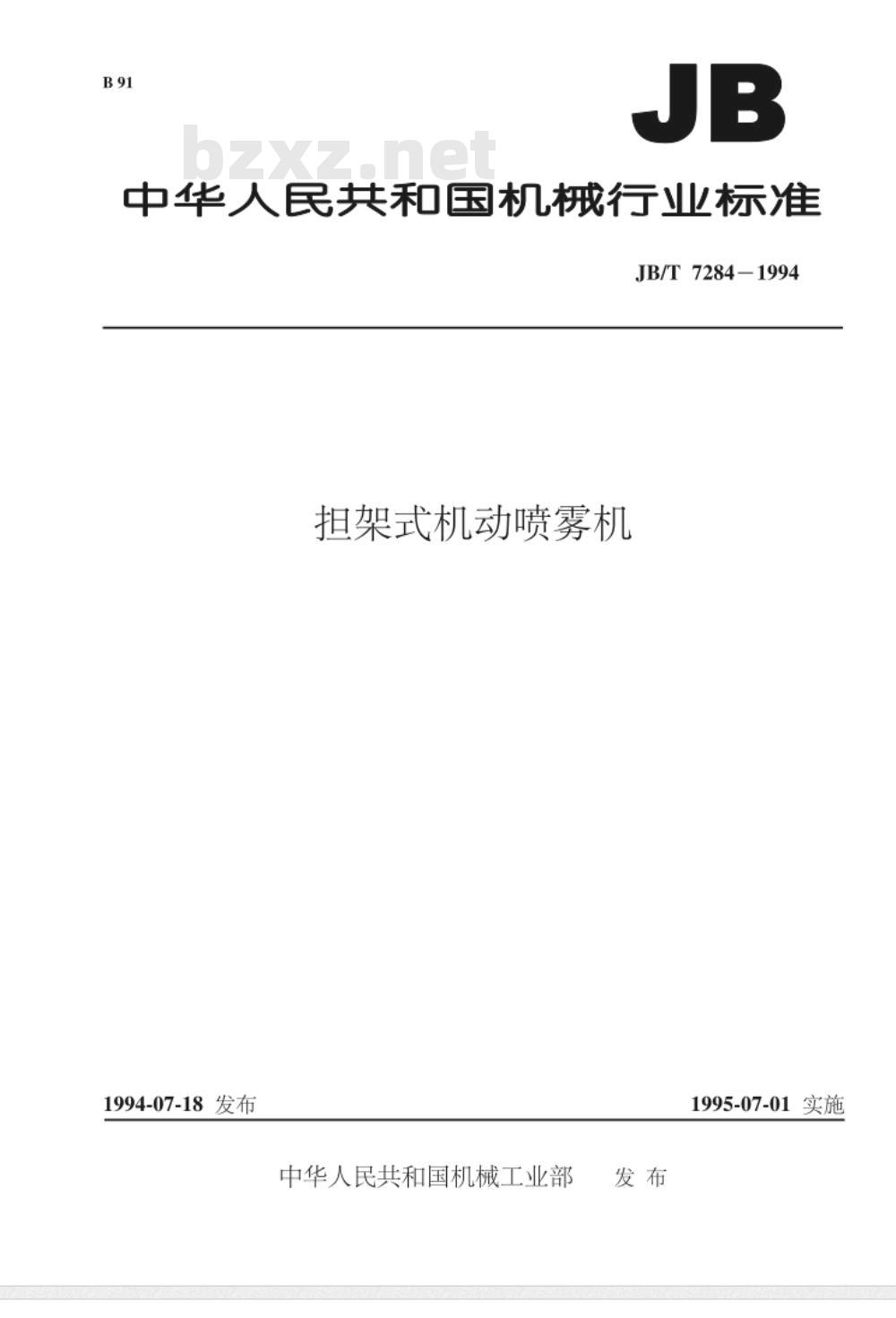

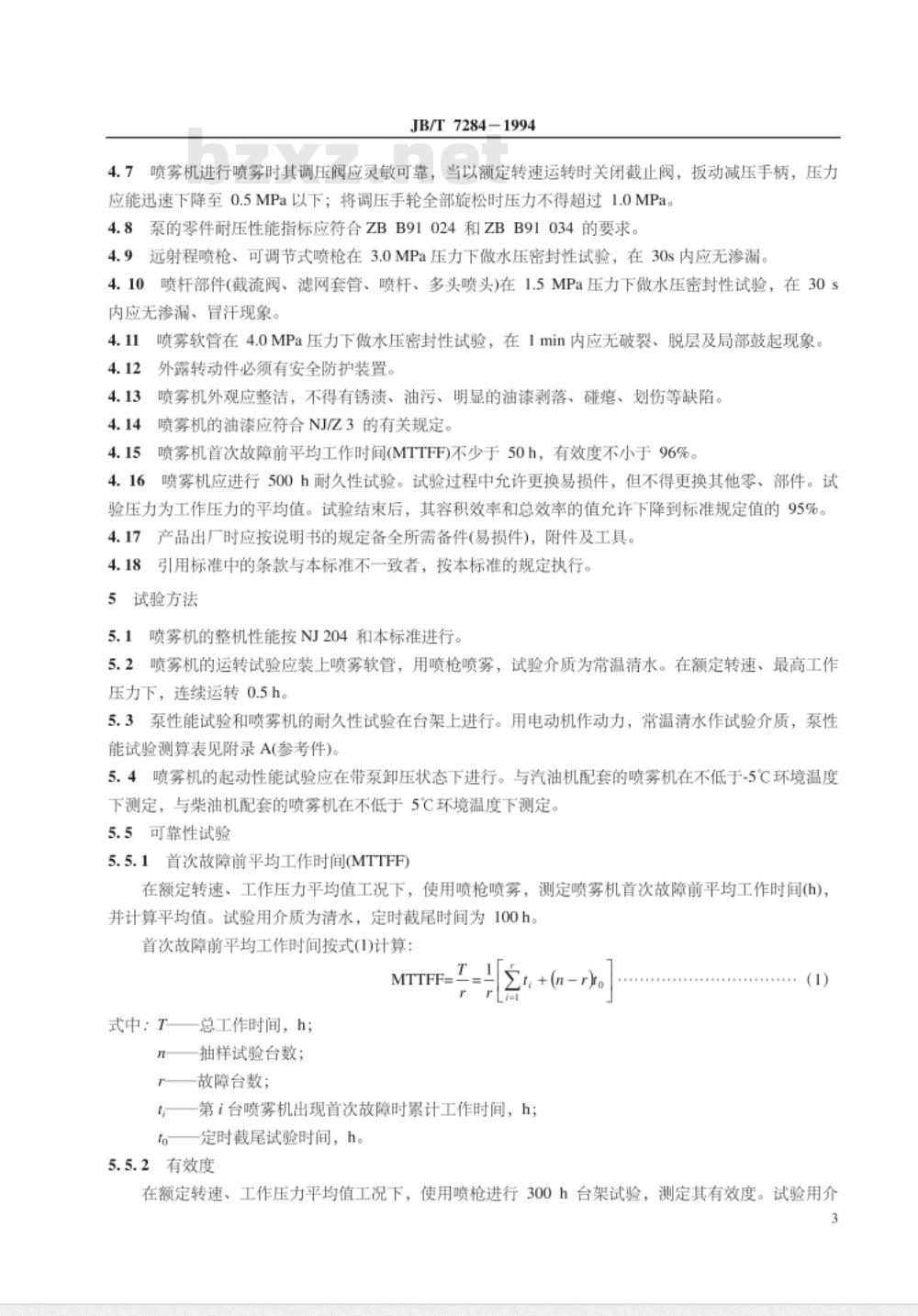

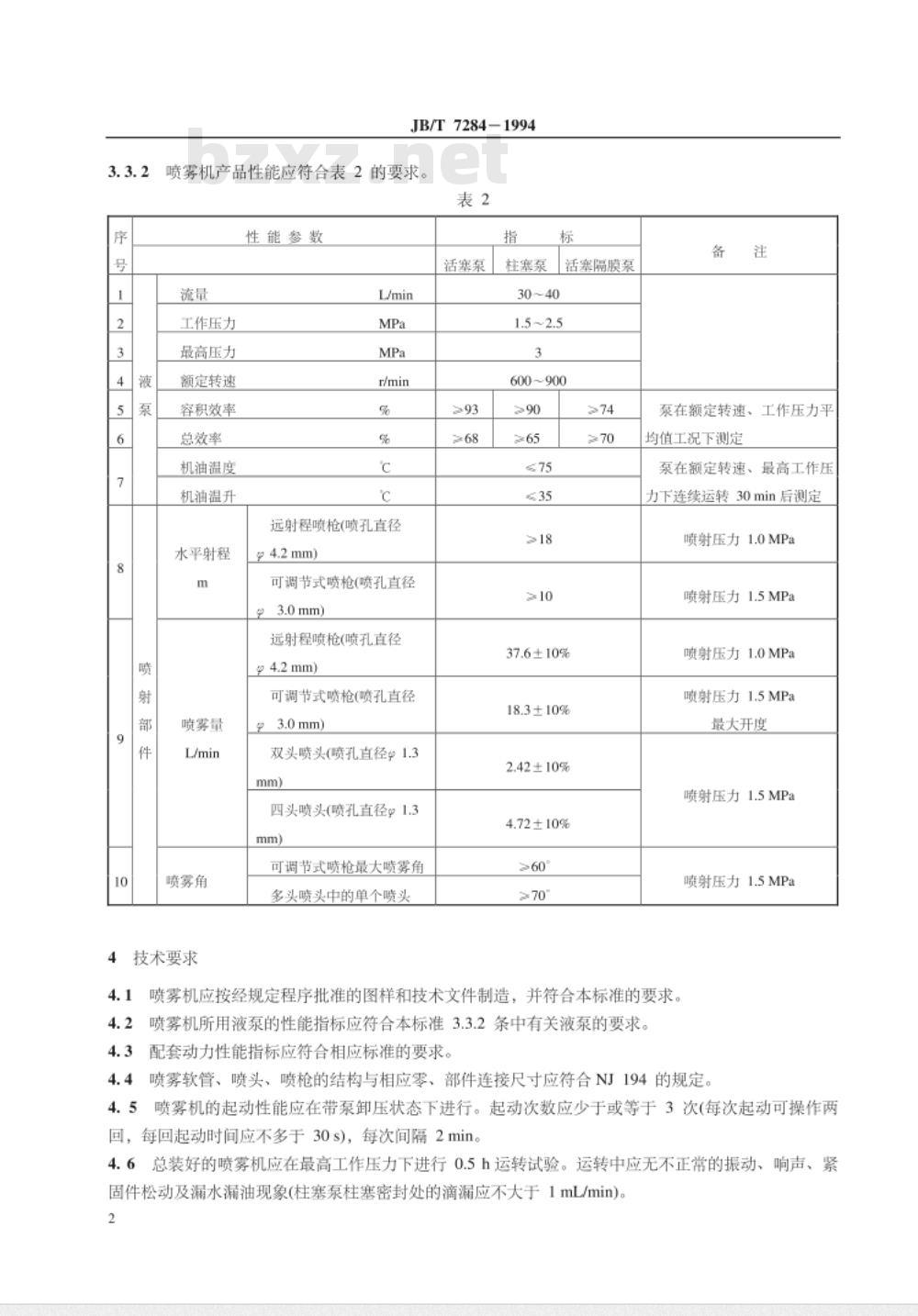

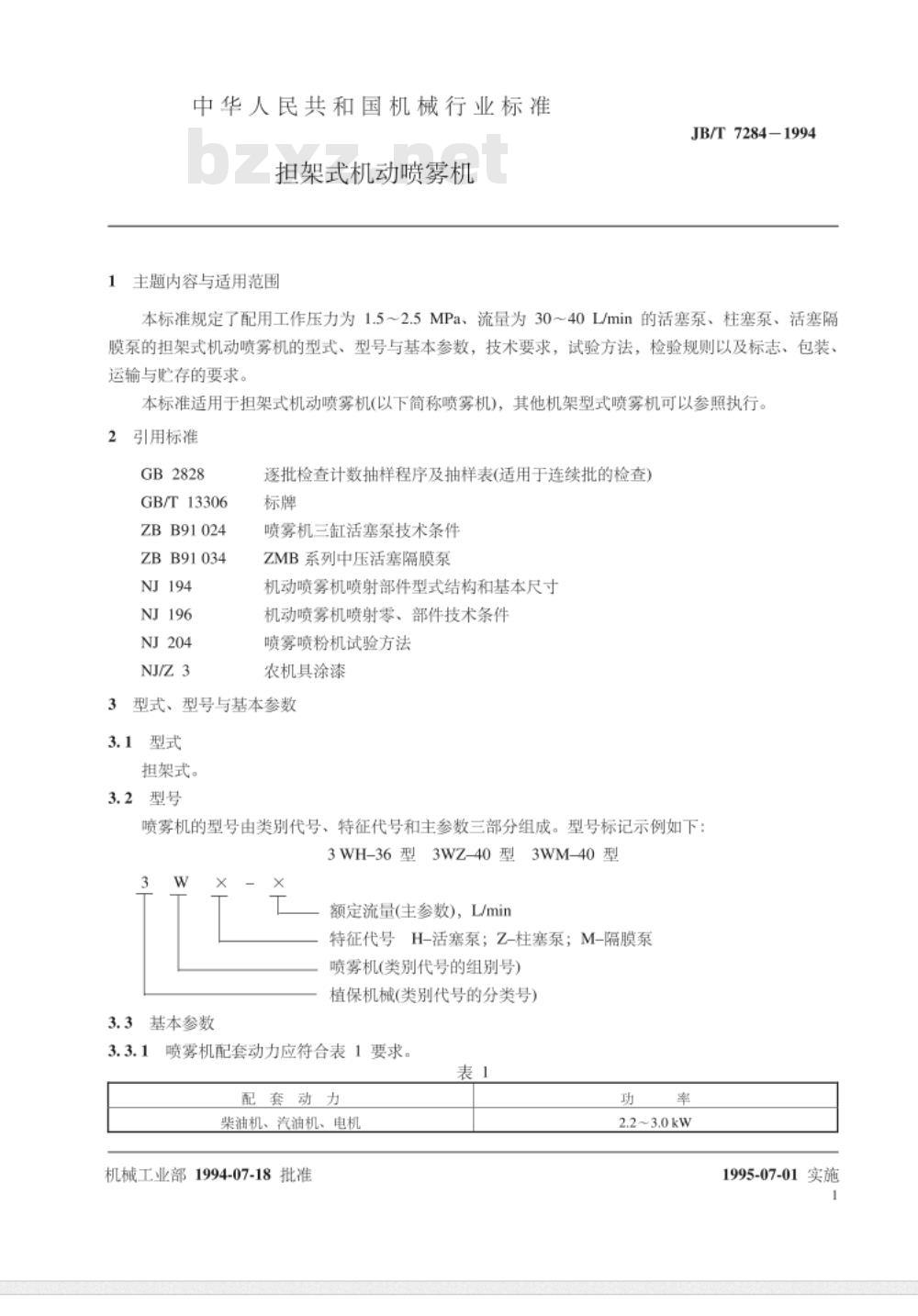

中华人民共和国机械行业标准 JB/T 7284-1994 担架式机动喷雾机 1994-07-18发布 1995-07-01实施 前言 本标准规定了配用工作压力为1.5~2.5MPa、流量为30～40L/min的活塞泵、柱塞泵、活塞隔膜泵的担架式机动喷雾机的型式、型号与基本参数，技术要求，试验方法，检验规则以及标志、包装、运输与贮存的要求。该标准适用于担架式机动喷雾机（以下简称喷雾机），其他机架型式喷雾机可以参照执行。 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文： GB 2828 GB/T 13306 ZBB91024 ZB B91034 NJ194 NJ196 NJ204 NJ/Z3 3 型式、型号与基本参数 3.1 型式 担架式。 3.2 型号 喷雾机的型号由类别代号、特征代号和主参数三部分组成。型号标记示例如下： 3WH-36型、3WZ-40型、3WM-40型。 3.3 基本参数 3.3.1 额定流量（主参数），L/min 特征代号：H-活塞泵；Z-柱塞泵；M-隔膜泵 喷雾机（类别代号的组别号）：植保机械（类别代号的分类号） 喷雾机配套动力应符合表1要求。 表1 配套动力 | 配套动力 | 功率 | | ------------- | ---------- | | 柴油机、汽油机、电机 | 2.2~3.0kW | 3.3.2 喷雾机产品性能应符合表2的要求。 表2 性能参数 | 项目 | 要求 | | --------------- | ---------------------- | | 流量 | 30~40 L/min | | 工作压力 | 1.5~2.5 MPa | | 最高压力 | 3 MPa | | 额定转速 | 600~900 r/min | | 容积效率 | >90% | | 总效率 | ≥65% | | 机油温度 | ≤75℃ | | 机油温升 | ≤35℃ | | 水平射程 | ≥18 m | | 喷雾量 | >10 L/min | | 喷雾角 | >60° | 4 技术要求 4.1 喷雾机应按经规定程序批准的图样和技术文件制造，并符合本标准的要求。喷雾机所用液泵的性能指标应符合本标准3.3.2条中有关液泵的要求。 4.2 配套动力性能指标应符合相应标准的要求。 4.3 喷雾软管、喷头、喷枪的结构与相应零部件连接尺寸应符合NJ194的规定。 4.4 喷雾机的起动性能应在带泵卸压状态下进行。起动次数应少于或等于3次，每次起动可操作两回，每回起动时间应不多于30秒，每次间隔2分钟。 4.5 总装好的喷雾机应在最高工作压力下进行0.5小时运转试验。运转中应无不正常的振动、响声、紧固件松动及漏水漏油现象（柱塞泵柱塞密封处的滴漏应不大于1mL/min）。 4.6 喷雾机进行喷雾时其调压阀应灵敏可靠，当以额定转速运转时关闭截止阀，扳动减压手柄，压力应能迅速下降至0.5MPa以下；将调压手轮全部旋松时压力不得超过1.0MPa。 4.7 泵的零件耐压性能指标应符合ZBB91024和ZBB91034的要求。 4.8 远射程喷枪、可调节式喷枪在3.0MPa压力下做水压密封性试验，在30秒内应无渗漏。 4.9 喷杆部件（截流阀、滤网套管、喷杆、多头喷头）在1.5MPa压力下做水压密封性试验，在30秒内应无渗漏、冒汗现象。 4.10 喷雾软管在4.0MPa压力下做水压密封性试验，在1分钟内应无破裂、脱层及局部鼓起现象。外露转动件必须有安全防护装置。
