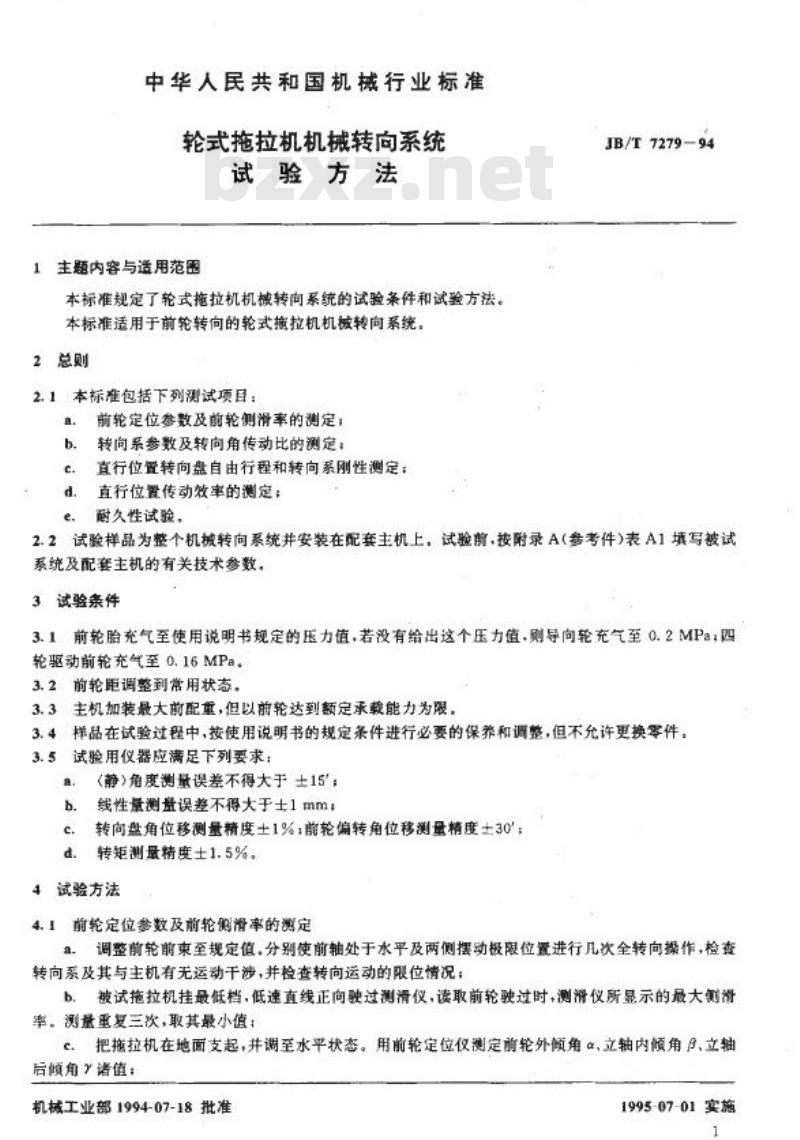

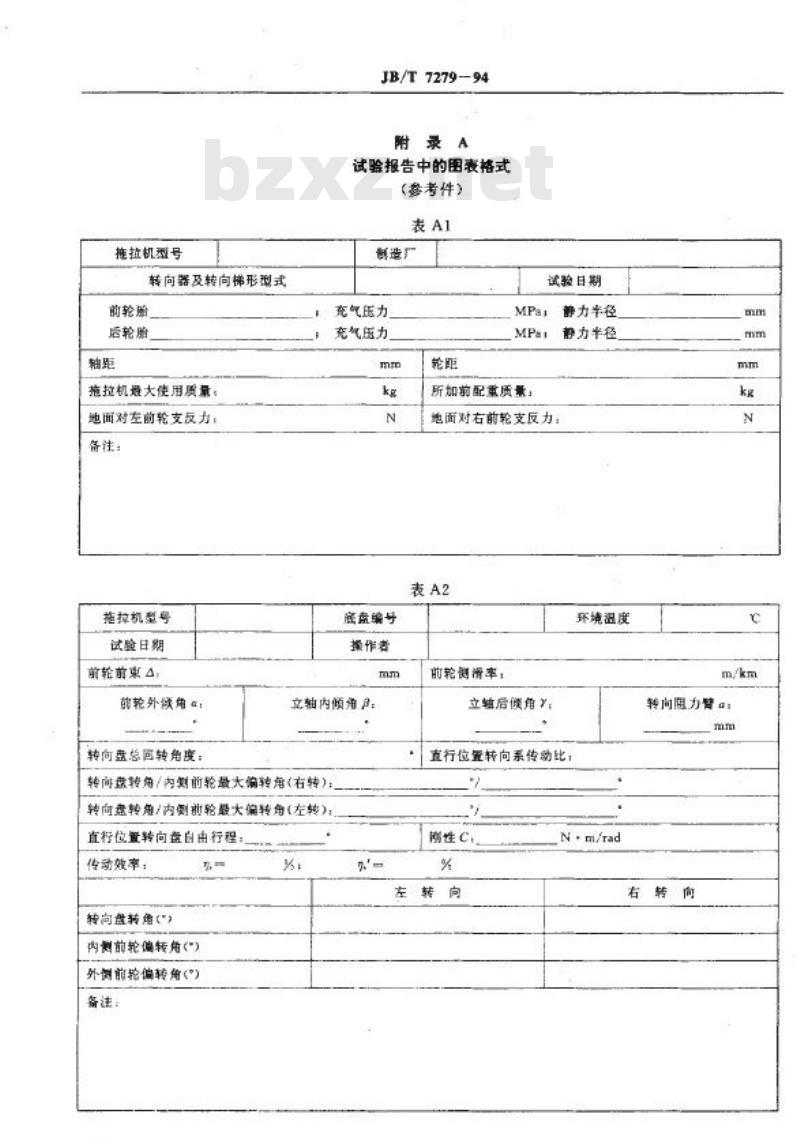

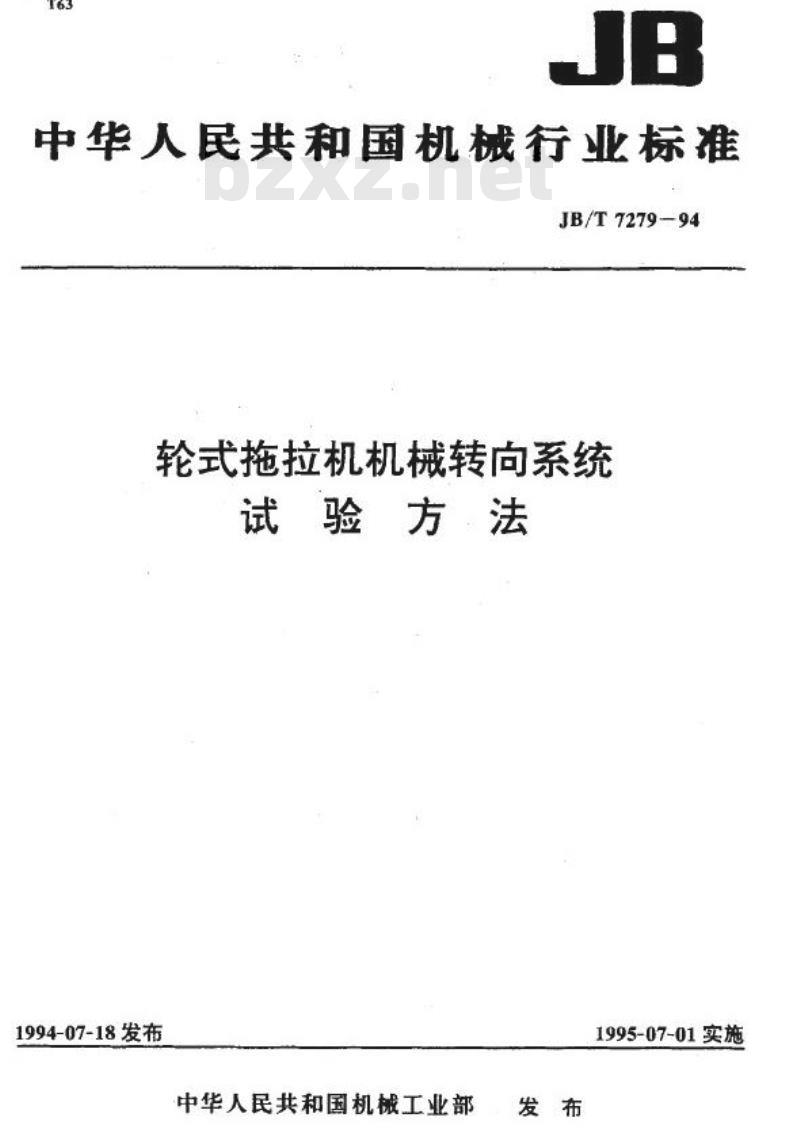

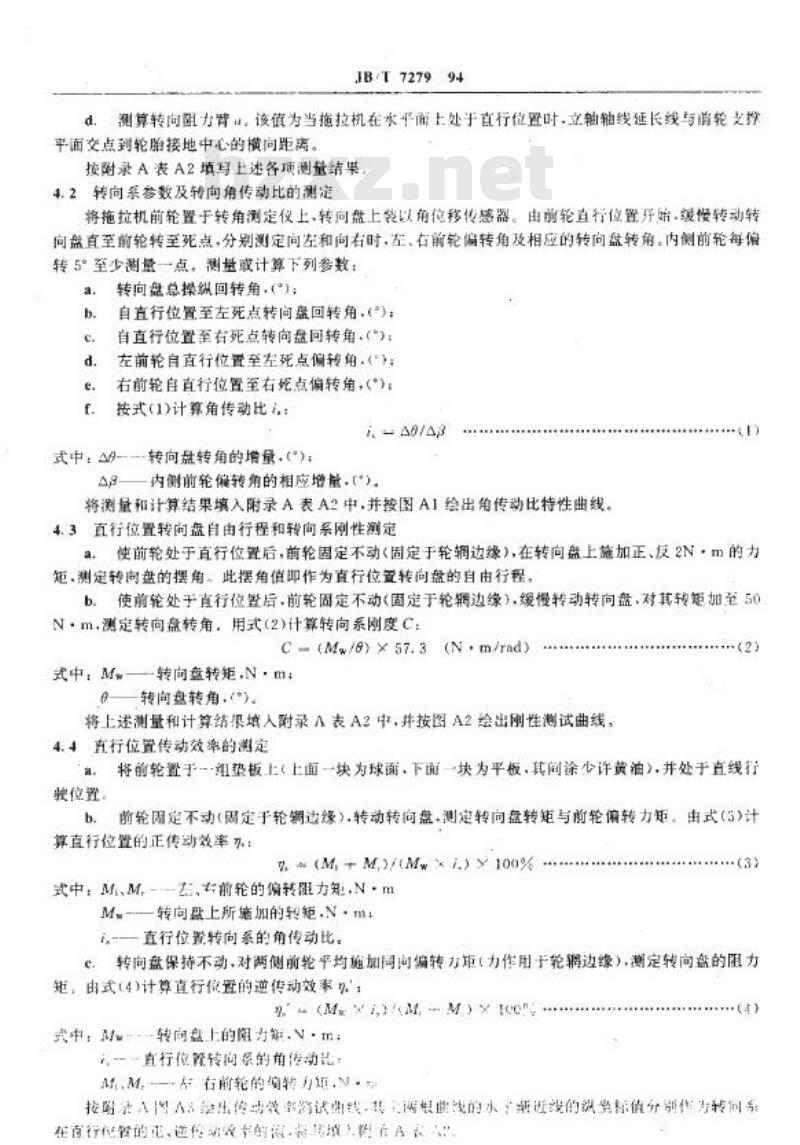

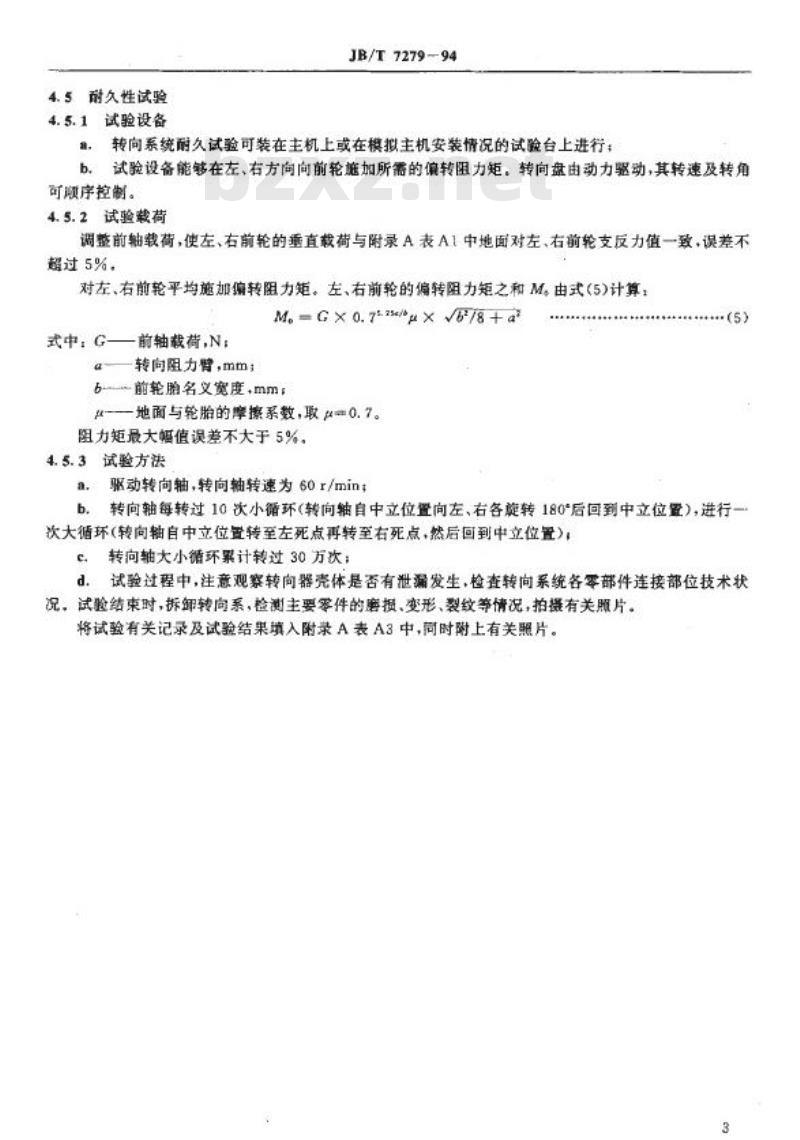

中华人民共和国机械行业标准 JB/T7279—94 轮式拖拉机机械转向系统 试验方法 1994-07-18发布 中华人民共和国机械工业部发布 1995-07-01实施 本标准规定了轮式拖拉机机械转向系统的试验条件和试验方法。本标准适用于前轮转向的轮式拖拉机机械转向系统。 2 总则 2.1 本标准包括下列测试项目： a. 前轮定位参数及前轮侧滑率的测定； b. 转向系参数及转向角传动比的测定； c. 直行位置转向盘自由行程和转向系刚性测定； d. 直行位置传动效率的测定； e. 耐久性试验。 2.2 试验样品为整个机械转向系统并安装在配套主机上，试验前，按附录A（参考件）表A1填写被试系统及配套主机的有关技术参数。 3 试验条件 3.1 前轮胎充气至使用说明书规定的压力值，若没有给出这个压力值，则导向轮充气至0.2MPa；四轮驱动前轮充气至0.16MPa。 3.2 前轮距调整到常用状态。 3.3 主机加装最大前配重，但以前轮达到额定承载能力为限。 3.4 样品在试验过程中，按使用说明书的规定条件进行必要的保养和调整，但不允许更换零件。 3.5 试验用仪器应满足下列要求： a. 角度测量误差不得大于士15°； b. 线性量测盘误差不得大于士1mm；转向盘角位移测量精度土1%，前轮偏转角位移测量精度土30°； c. 转矩测量精度土1.5%。 4 试验方法 4.1 前轮定位参数及前轮侧滑率的测定： a. 调整前轮前束至规定值，分别使前轴处于水平及两侧摆动极限位置进行几次全转向操作，检查转向系及其与主机有无运动涉，并检查转向运动的限位情况； b. 被试拖拉机挂最低档，低速直线正向驶过测滑仪，读取前轮驶过时，测滑仪所显示的最大侧滑率。测量重复三次，取其最小值； c. 把拖拉机在地面支起，并调至水平状态。用前轮定位仪测定前轮外倾角α，立轴内倾角β、立轴后顺角Y等值； d. 测算转向阻力臂。该值为当拖拉机在水平地面上处于直行位置时，立轴轴线延长线与前轮支撑平面交点到轮胎接地中心的横向距离。按附录A表A2填写上述各项测量结果。 4.2 转向系参数及转向角传动比的测定： 将拖拉机前轮置于转角测定仪上，转向盘上裂以角位移传感器。由前轮直行位置开始，缓慢转动转向盘直至前轮转至死点，分别测定左、右前轮偏转角及相应的转向盘转角。每偏转5°至少测量一点，计算下列参数： a. 转向盘总操纵回转角； b. 自直行位置至左死点转向盘回转角； c. 自直行位置至右死点转向盘回转角； d. 左前轮自直行位置至左死点偏转角； e. 右前轮自直行位置至右死点偏转角； 按式(1)计算角传动比。 4.3 直行位置转向盘自由行程和转向系刚性测定： 使前轮处于直行位置后，前轮固定不动（固定于轮辋边缘），在转向盘上施加正、反2N·m的力矩，测定转向盘的摆角，此摆角值即作为直行位置转向盘的自由行程； b. 使前轮处于直行位置后，前轮固定不动（固定于轮辋边缘），缓慢转动转向盘，逐步加至50N·m，测定转向盘转角，按式(2)计算转向系刚度C。 4.4 直行位置传动效率的测定： 将前轮置于一组垫板上，转动转向盘，测定转向盘转矩与前轮偏转力矩。按式(3)计算直行位置的正传动效率； b. 转向盘保持不动，对两侧前轮施加同样偏转力矩，测定转向盘的阻力矩，按式(4)计算直行位置的逆传动效率。
