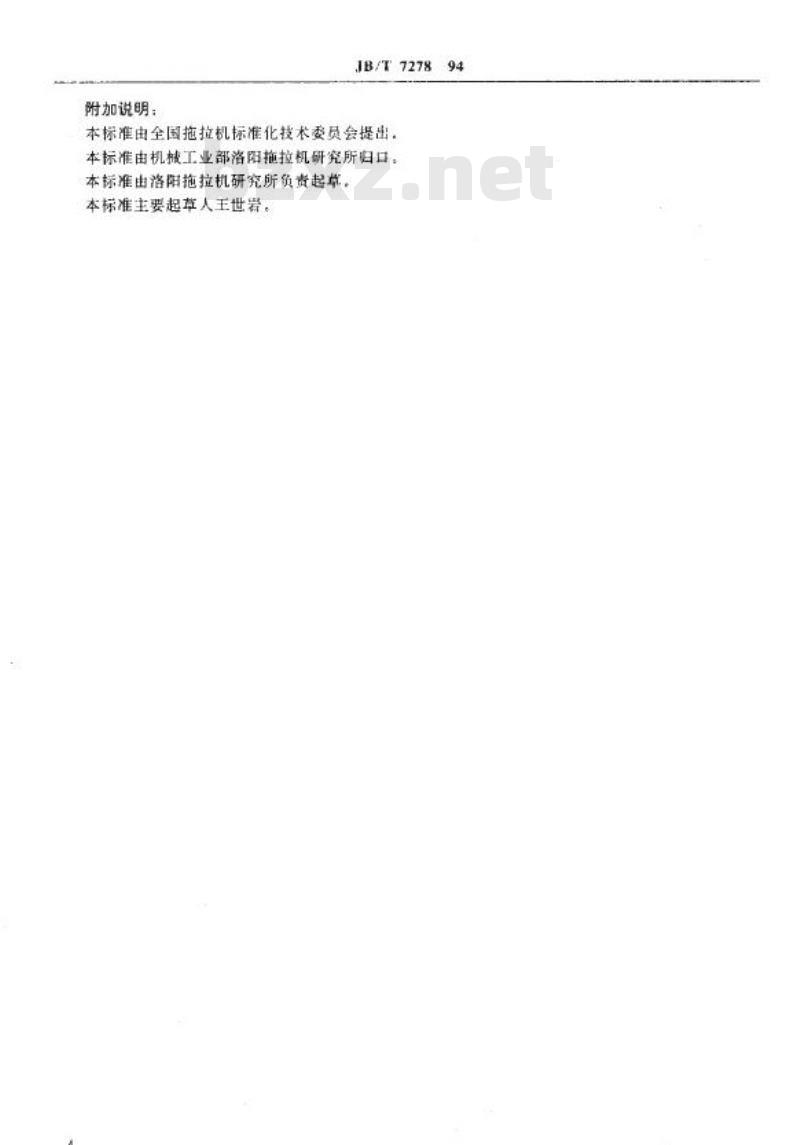

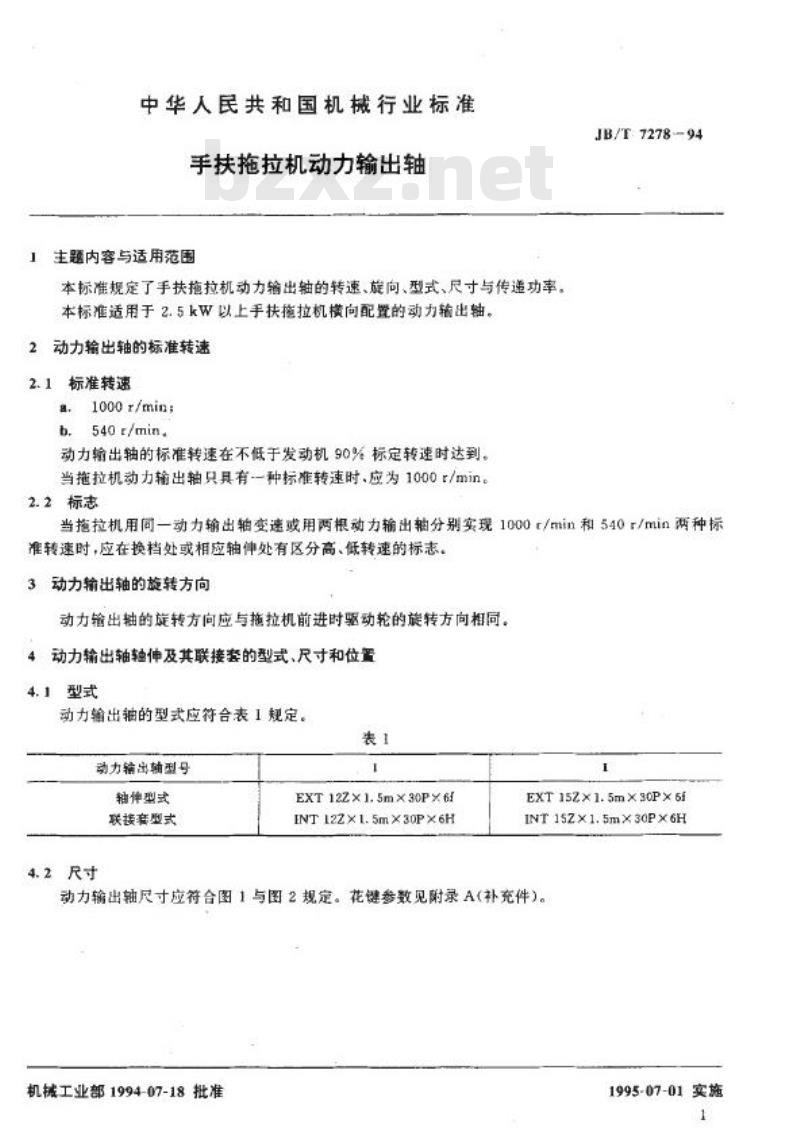

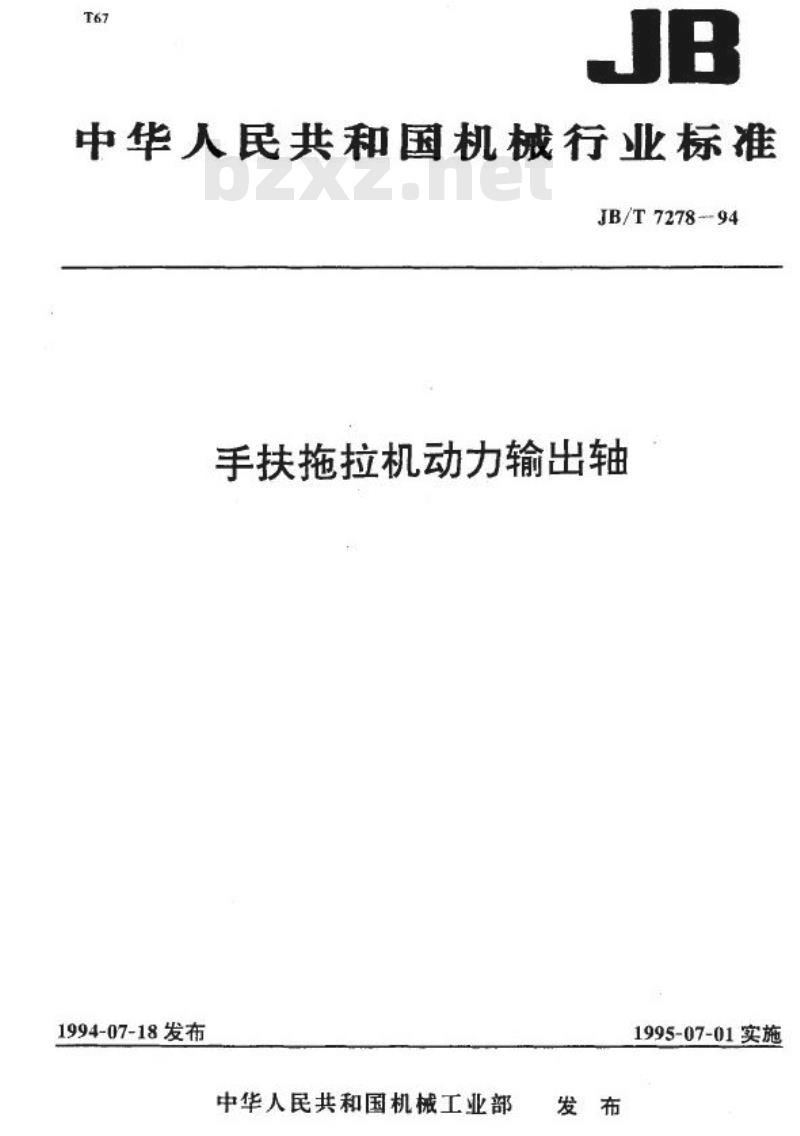

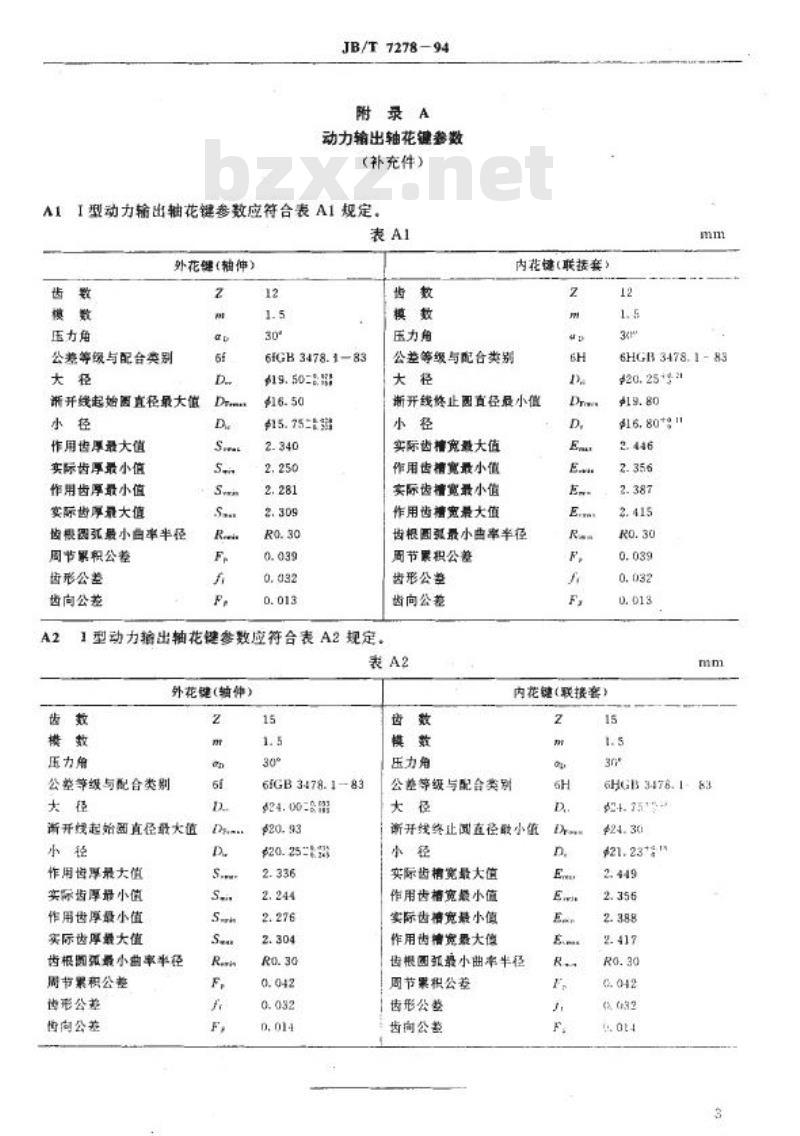

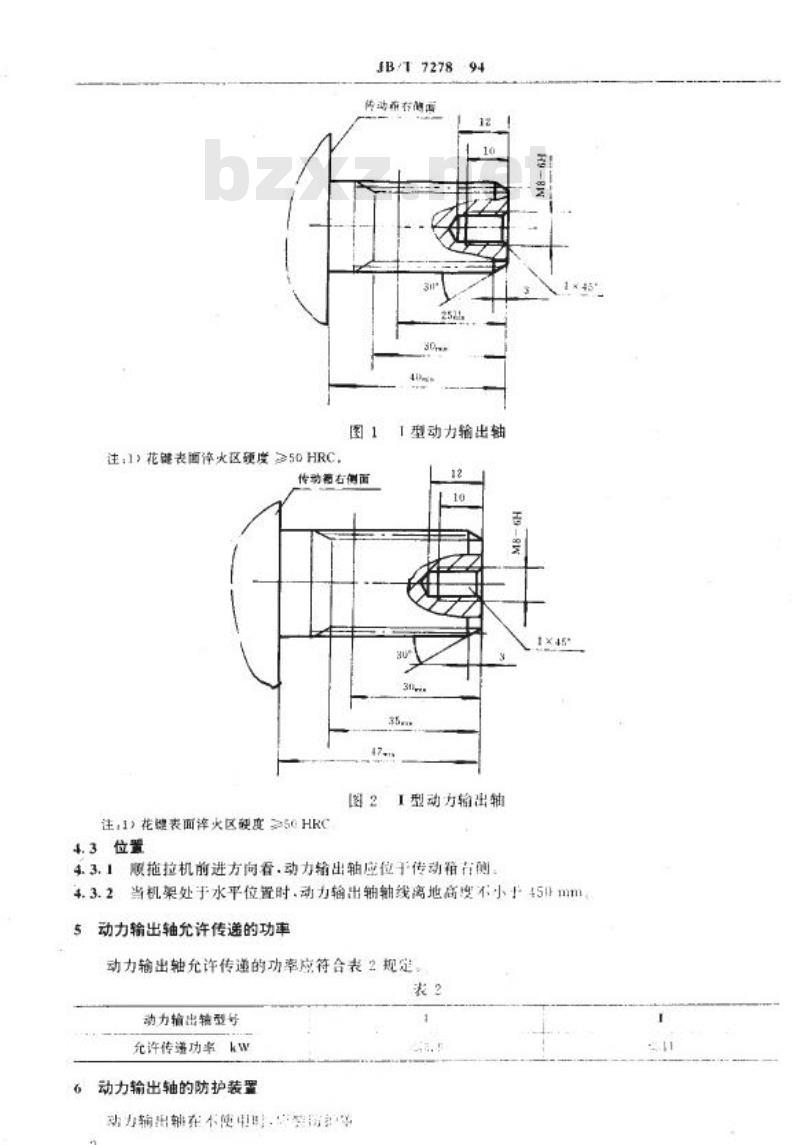

中华人民共和国机械行业标准 JB/T7278-94 手扶拖拉机动力输出轴 1994-07-18发布 中华人民共和国机械工业部发布 1995-07-01实施 本标准规定了手扶拖拉机动力输出轴的转速、旋向、型式、尺寸及传递功率。本标准适用于2.5kW以上手扶拖拉机横向配置的动力输出轴。 2 动力输出轴的标准转速 2.1 标准转速 1000r/min； a. 540r/min。 b. 动力输出轴的标准转速在不低于发动机90%标定转速时达到。当拖拉机动力输出轴只具有一种标准转速时，应为1000r/min。 2.2 标志 当拖拉机用单一动力输出轴变速或用两根动力输出轴分别实现1000r/min和540r/min两种标准转速时，应在换档处或相应轴伸处有区分高、低转速的标志。 3 动力输出轴的旋转方向 动力输出轴的旋转方向应与拖拉机前进时驱动轮的旋转方向相同。 4 动力输出轴轴伸及其联接套的型式、尺寸和位置 4.1 型式 动力输出轴的型式应符合表1规定。 4.2 尺寸 动力输出轴尺寸应符合图1与图2规定。花键参数见附录A（补充件）。 4.3 位置 4.3.1 顺拖拉机前进方向看，动力输出轴应位于传动箱行侧。 4.3.2 当机架处于水平位置时，动力输出轴轴线离地高度不小于45mm。 5 动力输出轴允许传递的功率 动力输出轴允许传递的功率应符合表2规定。 6 附录A：动力输出轴花键参数 A1 型动力输出轴花键参数应符合表A1规定。 A2 型动力输出轴花键参数应符合表A2规定。 7 技术要求 5.1 材料：型料。 5.2 表面处理：喷砂镀铬（PS/D·Cr）；镀铬抛光（D·L, Cr）。 5.3 手柄选用JB/T7270.1及JB/T7270.5规定的相应规格。 5.4 其他技术要求按JB/T7277的规定。 附加说明： 本标准由机械工业部机械标准化研究所提出并归口，上海机床附件六厂、上海机床厂参与起草。 本标准代替GB4141.22-84。
