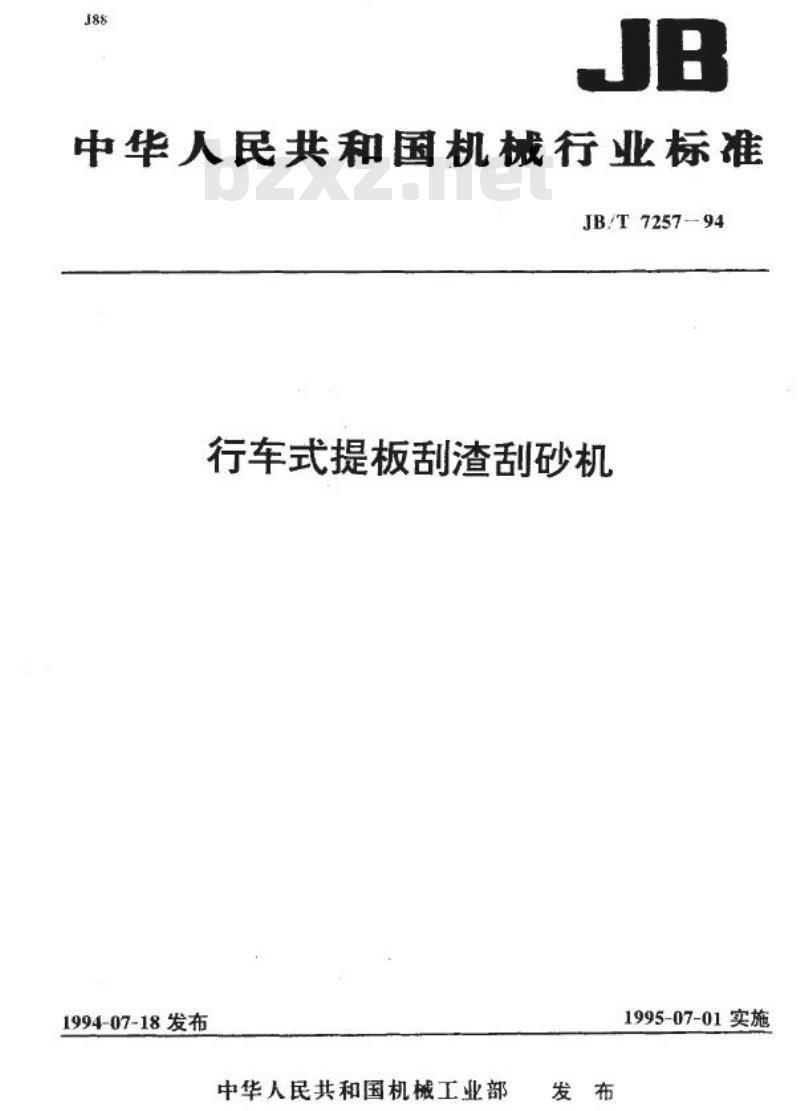

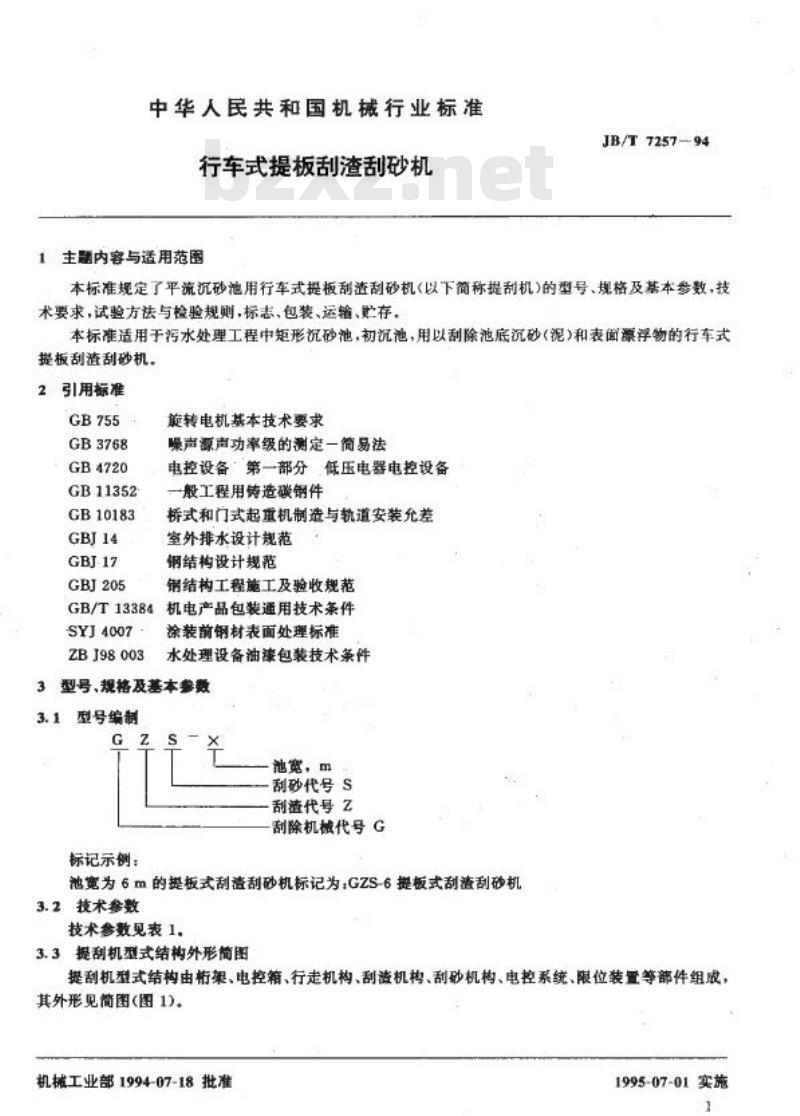

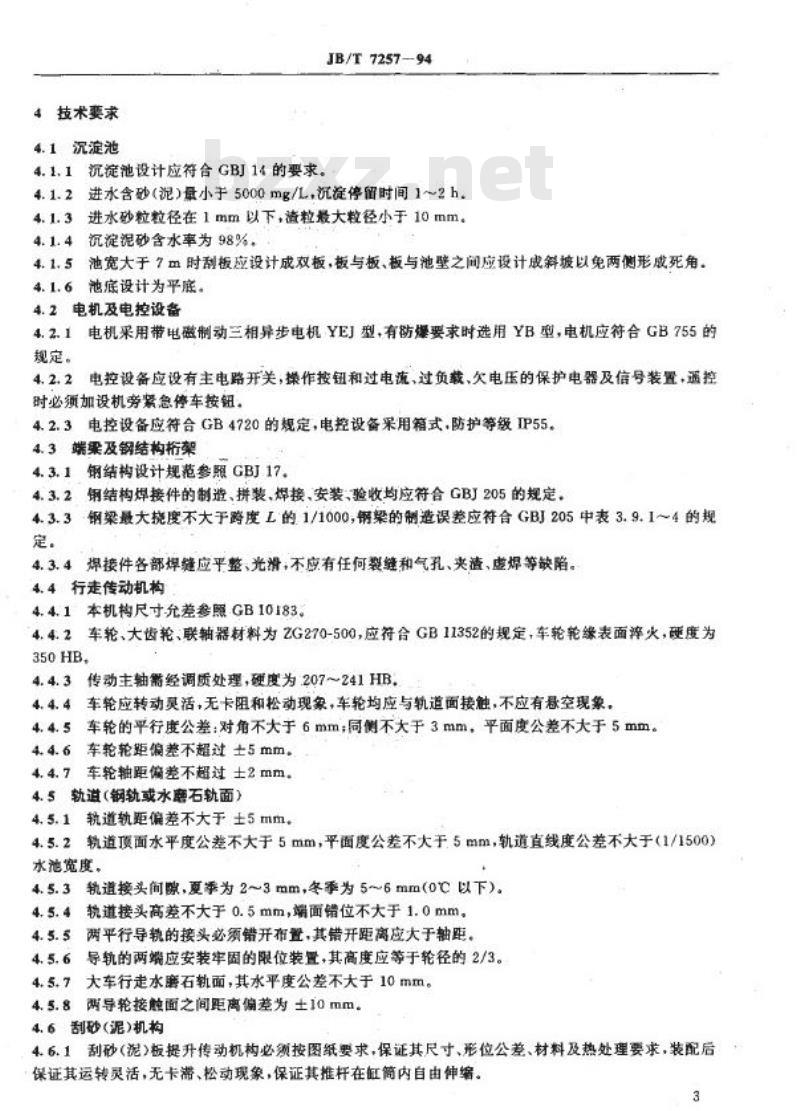

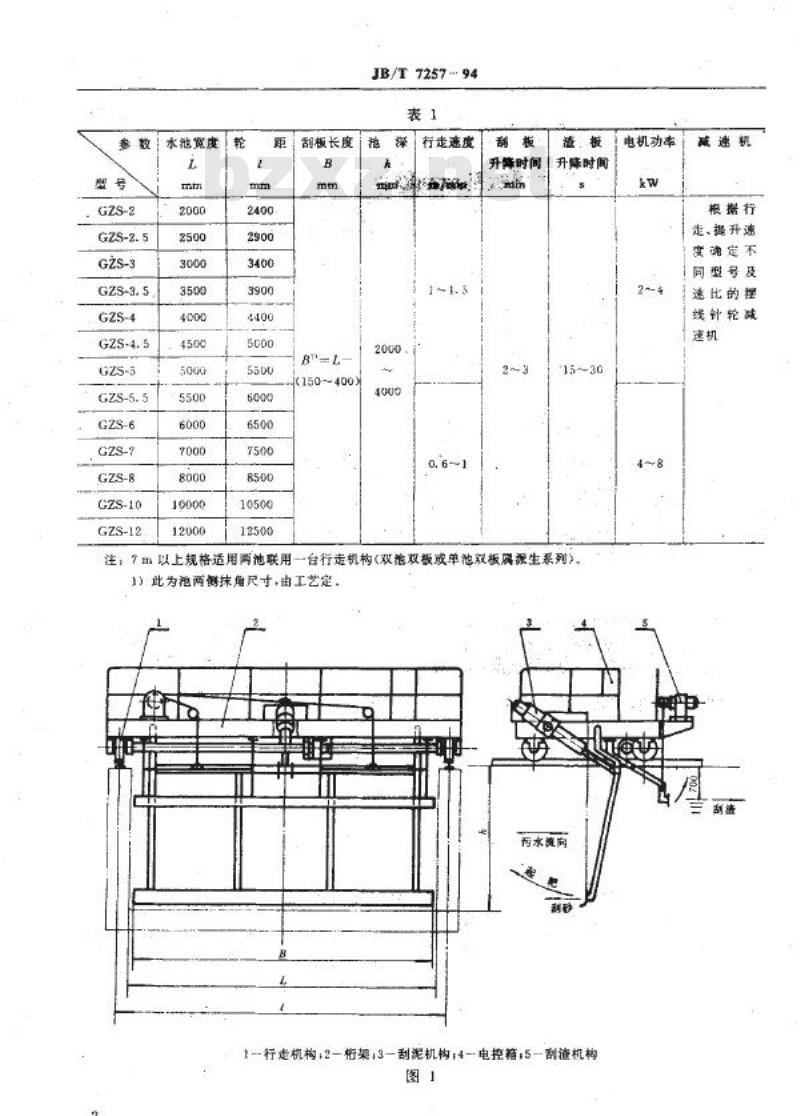

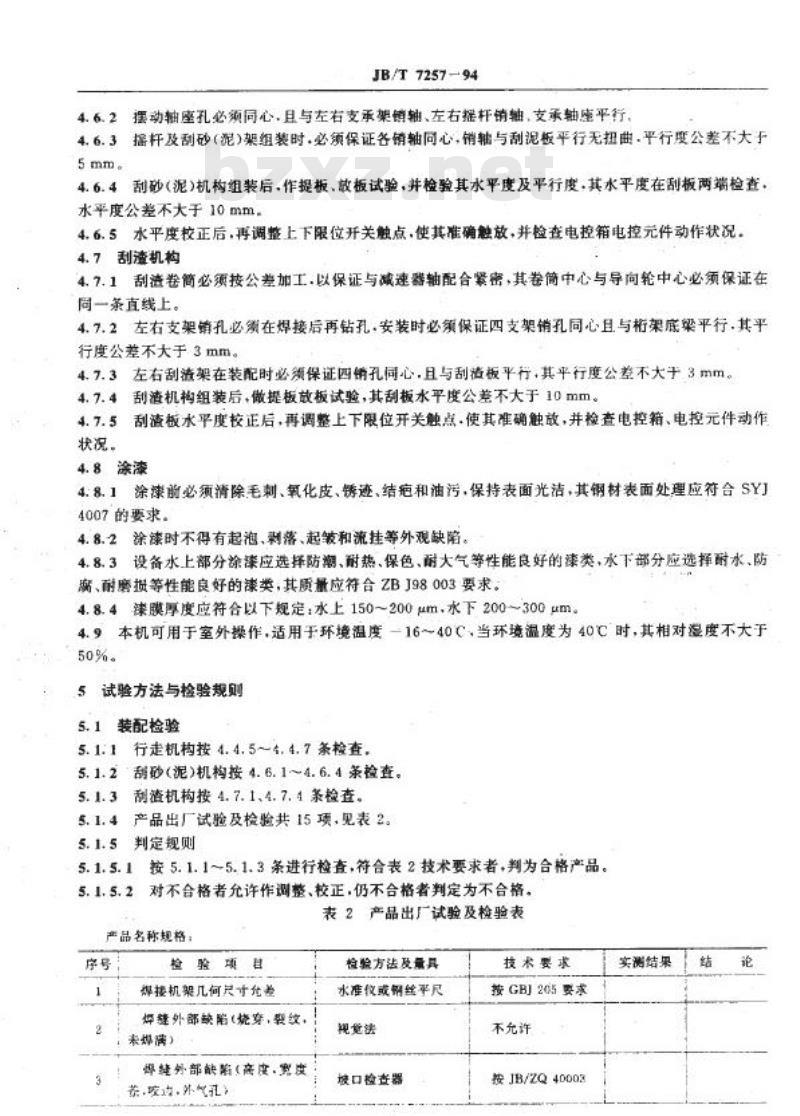

中华人民共和国机械行业标准 JB/T7257-94 行车式提板刮渣刮砂机 1994-07-18发布 1995-07-01实施 1 范围 本标准规定了平流沉砂池用行车式提板刮渣刮砂机（以下简称提刮机）的型号、规格及基本参数，技术要求，试验方法与检验规则，标志、包装、运输、贮存。适用于污水处理工程中矩形沉砂池、初沉池，用以刮除池底沉砂（泥）和表面源浮物的行车式提板刮渣刮砂机。 2 引用标准 本标准引用了以下标准： GB755，GB3768，GB4720，GB11352，GB10183，GBJ14，GBJ17，GBJ205，GB/T13384等。 3 型号、规格及基本参数 3.1 型号编制 提刮机型号编制示例如下： 池宽为6m的提板式刮渣刮砂机标记为：GZS-6； 3.2 技术参数 技术参数见表1。 3.3 提刮机型式结构外形简图 提刮机的型式结构包括架、电控箱、行走机构、刮渣机构、刮砂机构、电控系统、限位装置等部件。其外形见简图（图1）。 表1 技术参数 | 型号 | 池宽 (mm) | 刮板长度 B (mm) | 刮板升降时间 (min) | 行走速度 (m/min) | 电机功率 (kw) | | ------- | ---------- | ----------------- | ----------------- | ---------------- | -------------- | | GZS-2 | 2000 | 150-400 | 2-3 | 0.6-1 | 18 | | GZS-2.5 | 2500 | 150-400 | 2-3 | 0.6-1 | 18 | | GZS-3 | 3000 | 150-400 | 2-3 | 0.6-1 | 18 | | GZS-4 | 4000 | 150-400 | 2-3 | 0.6-1 | 18 | | GZS-6 | 6000 | 150-400 | 2-3 | 0.6-1 | 18 | 4 技术要求 4.1 沉淀池 4.1.1 沉淀池设计应符合GBJ14的要求。 4.1.2 进水含砂（泥）量小于5000mg/L，沉淀停留时间为1~2小时。 4.1.3 进水砂粒粒径应小于1mm，渣粒最大粒径应小于10mm。 4.1.4 沉淀泥砂含水率应为98%。 4.1.5 池宽大于7m时，刮板应设计为双板，板与板、板与池壁之间应设计成斜坡以免两侧形成死角。 4.1.6 池底应设计为平底。 4.2 电机及电控设备 4.2.1 电机应采用带电磁制动的三相异步电机，符合GB755的规定。 4.2.2 电控设备应具备主电路开关、操作按钮、过电流、过负载、欠电压保护电器及信号装置，且设有机旁紧急停车按钮。 4.2.3 电控设备应符合GB4720的规定，采用箱式结构，防护等级应为IP55。 4.3 端梁及钢结构桁架 4.3.1 钢结构设计规范应参照GBJ17。 4.3.2 钢结构焊接件的制造、拼装、焊接、安装、验收应符合GBJ205的规定。 4.3.3 钢梁最大挑度应不大于跨度L的1/1000，钢梁的制造误差应符合GBJ205中表3.9.1～4的规定。 4.3.4 焊接件的焊缝应平整光滑，不得有裂缝、气孔、夹渣等缺陷。 4.4 行走传动机构 4.4.1 本机构的尺寸允差应参照GB10183。 4.4.2 车轮、大齿轮、联轴器材料应为2G270-500，符合GB11352的规定。 4.4.3 传动主轴应经调质处理，硬度为207～241HB。 4.4.4 车轮应转动灵活，无卡阻、松动现象，车轮应与轨道面接触，不得有悬空现象。
