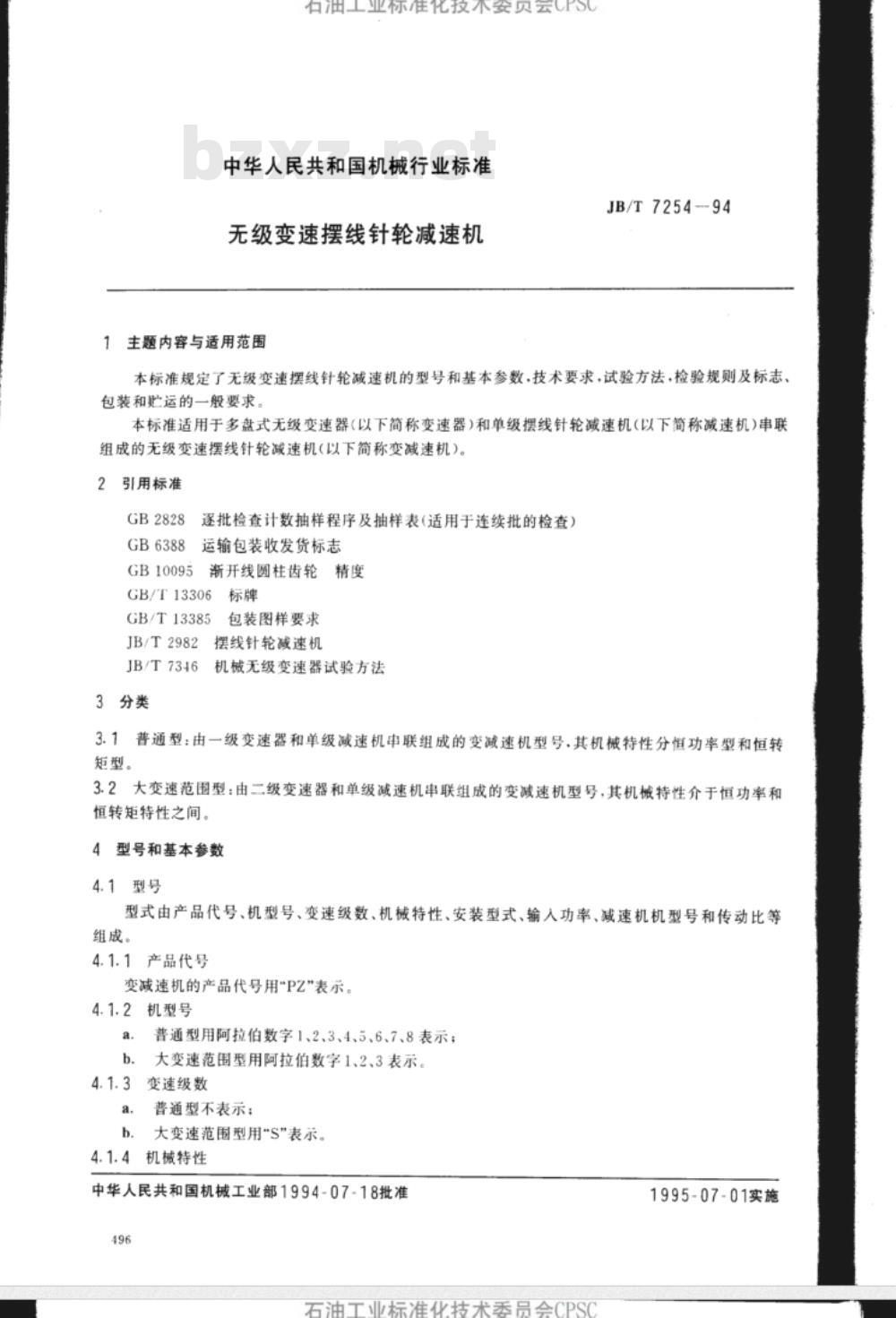

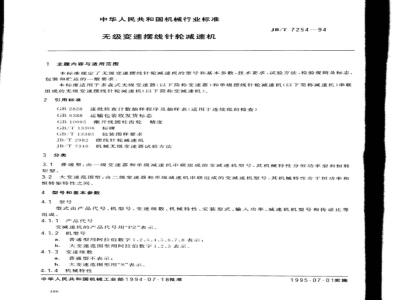

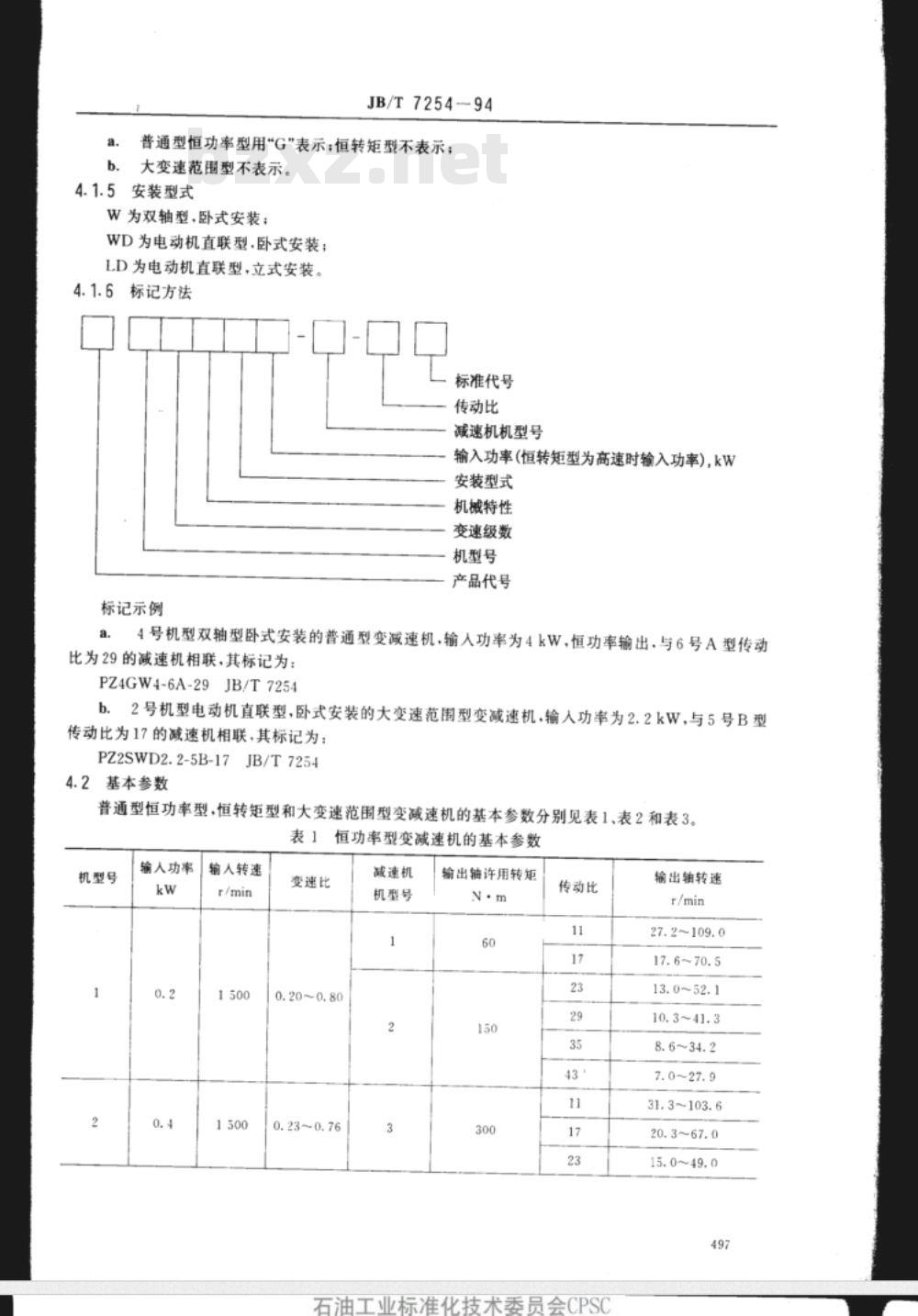

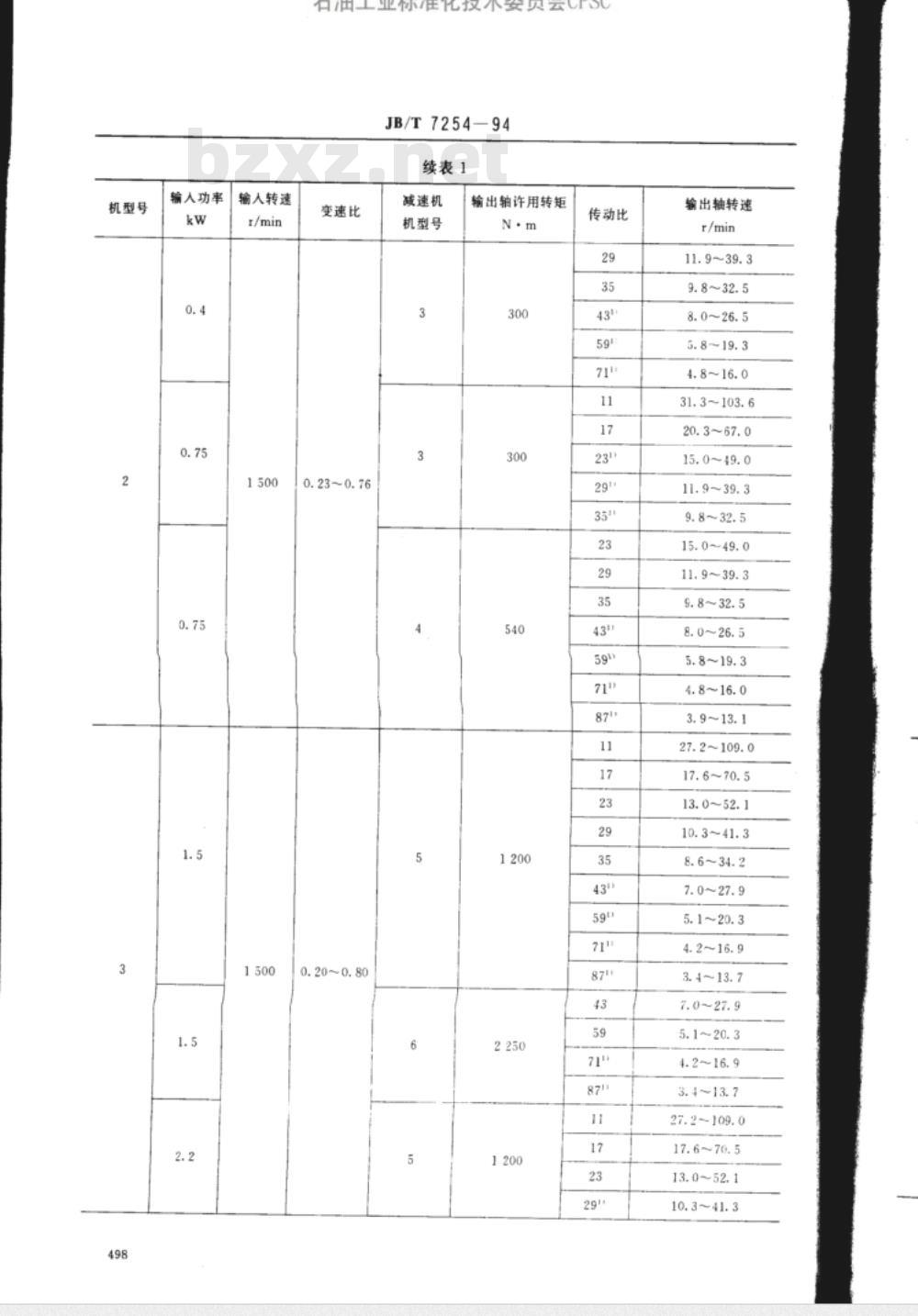

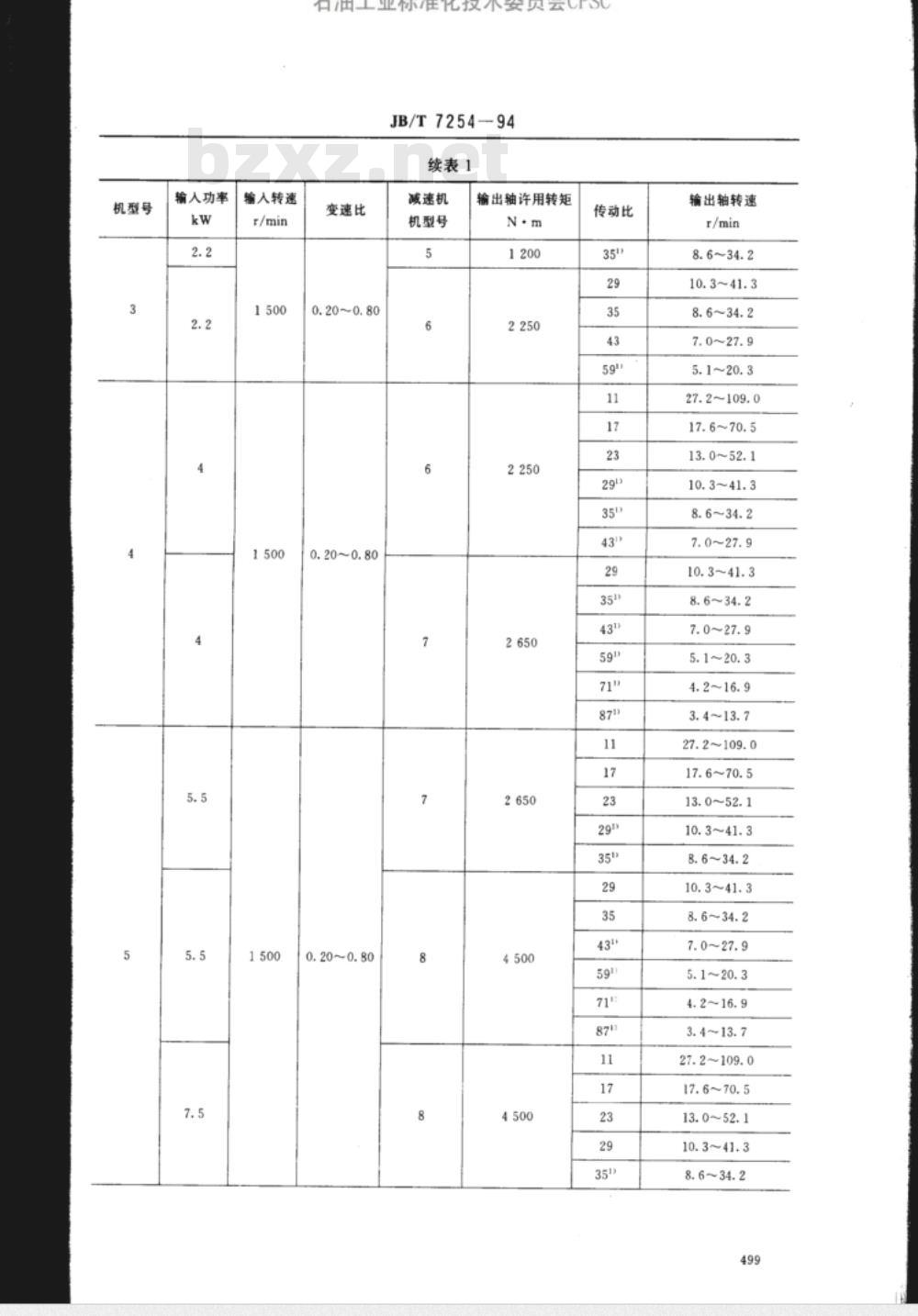

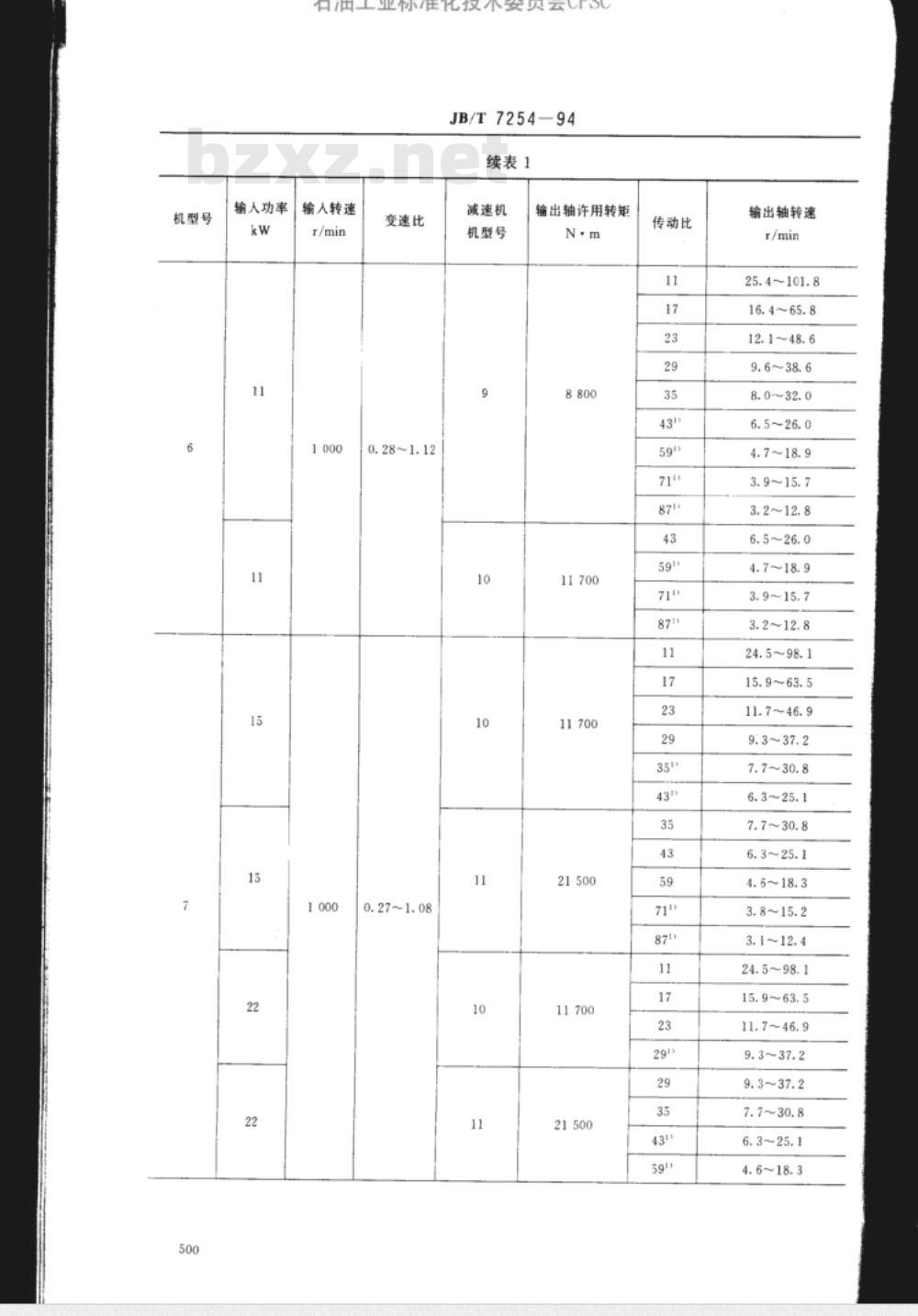

中华人民共和国机械行业标准 JB/T 7254-94 无级变速摆线针轮减速机 1 主题内容与适用范围 本标准规定了无级变速摆线针轮减速机的型号和基本参数，技术要求，试验方法，检验规则及标志、包装和贮运的一般要求。 本标准适用于多盘式无级变速器（以下简称变速器）和单级摆线针轮减速机（以下简称减速机）串联组成的无级变速摆线针轮减速机（以下简称变减速机）。 2 引用标准 GB2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查） GB6388 运输包装收发货标志 GB10095 渐开线圆柱齿轮精度 GB/T13306标牌 GB/T13385 包装图样要求 JB/T2982 JB/T7346 3 分类 3.1 普通型：由一级变速器和单级减速机串联组成的变减速机型号，其机械特性分恒功率型和恒转矩型。 3.2 大变速范围型：由二级变速器和单级减速机串联组成的变减速机型号，其机械特性介于恒功率和恒转矩特性之间。 4 型号和基本参数 4.1 型号 型式由产品代号、机型号、变速级数、机械特性、安装型式、输入功率、减速机机型号和传动比等组成。 4.1.1 产品代号 变减速机的产品代号用"PZ"表示。 4.1.2 机型号 a. 普通型用阿拉伯数字1、2、3、4、5、6、7、8表示； b. 大变速范围型用阿拉伯数字1、2、3表示。 4.1.3 变速级数 a. 普通型不表示； b. 大变速范围型用"S"表示。 4.1.4 机械特性 a. 普通型恒功率型用"G"表示；恒转矩型不表示； b. 大变速范围型不表示。 4.1.5 安装型式 W为双轴型，卧式安装； WD为电动机直联型，卧式安装； LD为电动机直联型，立式安装。 4.1.6 标记方法 标准代号、传动比、减速机机型号、输入功率（恒转矩型为高速时输入功率）、安装型式、机械特性、变速级数、机型号、产品代号。 标记示例： 4号机型双轴型卧式安装的普通型变减速机，输入功率为4kW，恒功率输出，与6号A型传动比为29的减速机相联，其标记为：PZ4GW4-6A-29JB/T7254 2号机型电动机直联型，卧式安装的大变速范围型变减速机，输入功率为2.2kW，与5号B型传动比为17的减速机相联，其标记为：PZ2SWD2.2-5B-17JB/T7254 4.2 基本参数 普通型恒功率型、恒转矩型和大变速范围型变减速机的基本参数分别见表1、表2和表3。 表1 恒功率型变减速机的基本参数 机型号 | 输入功率(kW) | 输入转速(r/min) | 变速比 | 输出轴许用转矩(N·m) | 传动比 | 输出轴转速(r/min) 1 | 0.2 | 1500 | 0.20~0.80 | 60 | 11 | 27.2~109.0 2 | 0.4 | 1500 | 0.23~0.76 | 150 | 17 | 17.6~70.5 3 | 0.75 | 1500 | 0.23~0.76 | 300 | 23 | 13.0~52.1 4 | 1.5 | 1500 | 0.23~0.76 | 540 | 29 | 10.3~41.3 5 | 2.2 | 1500 | 0.23~0.76 | 1200 | 35 | 8.6~34.2 6 | 3.0 | 1500 | 0.23~0.76 | 2000 | 43 | 7.0~27.9 表2 大变速范围型变减速机的基本参数 （续）
