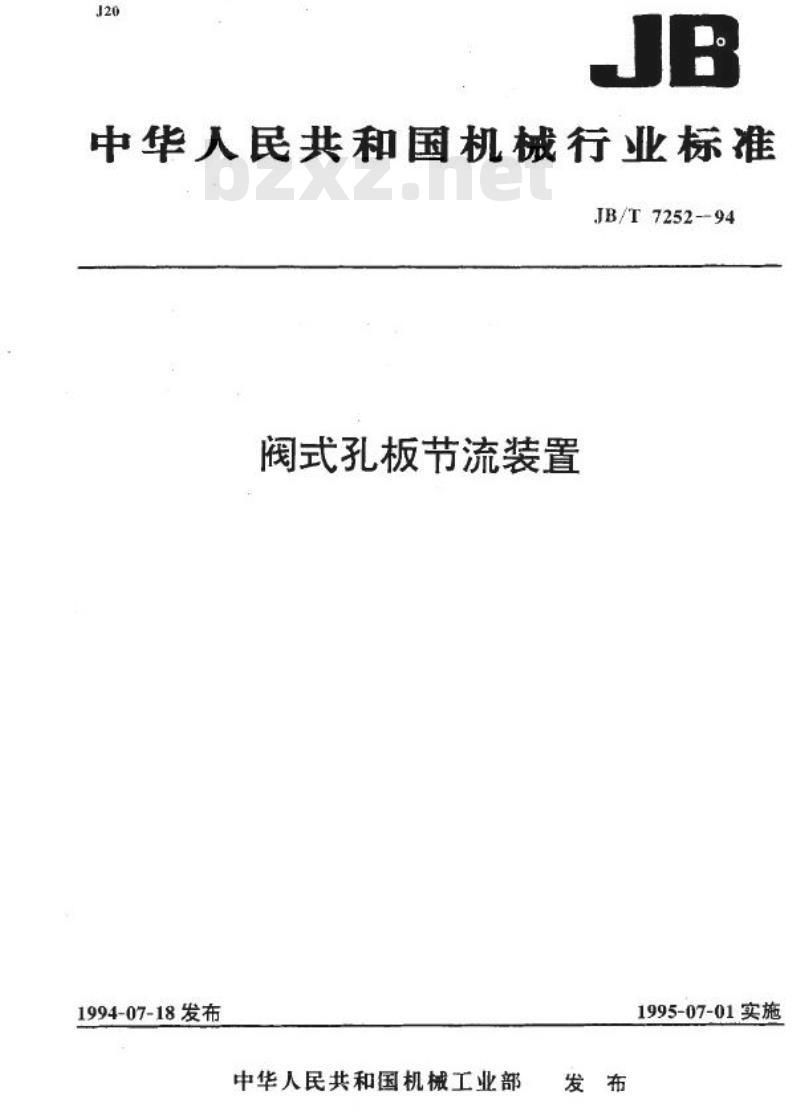

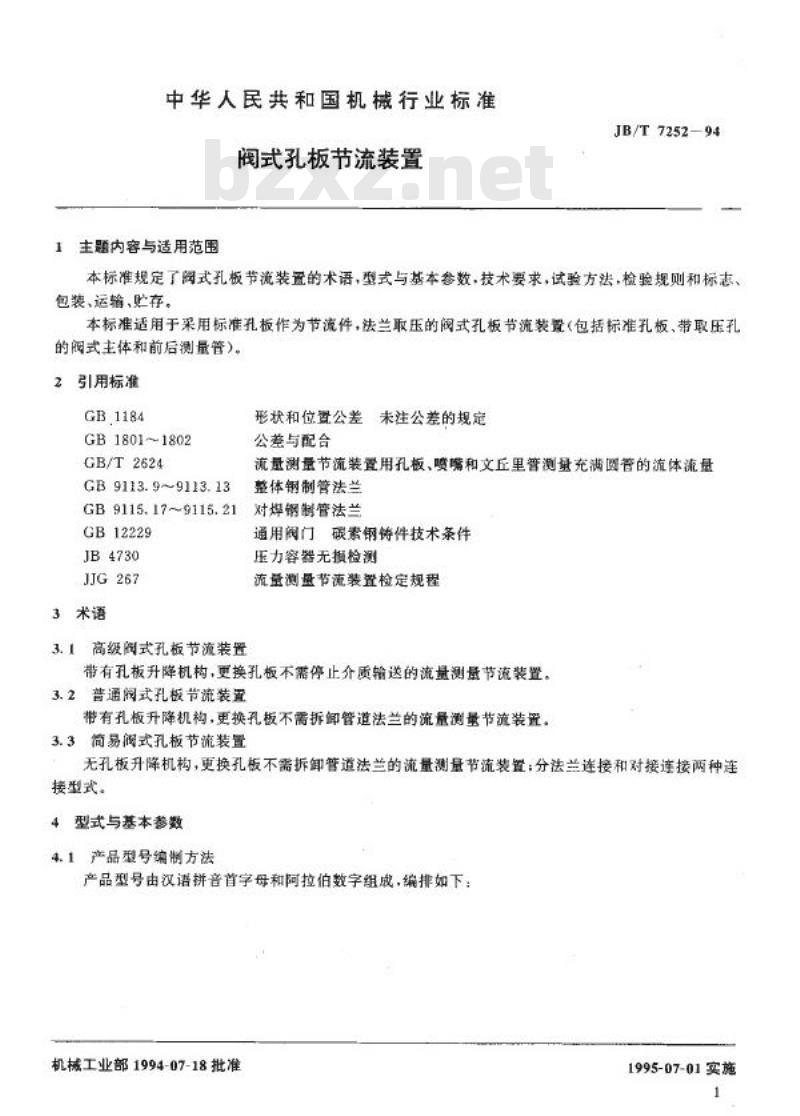

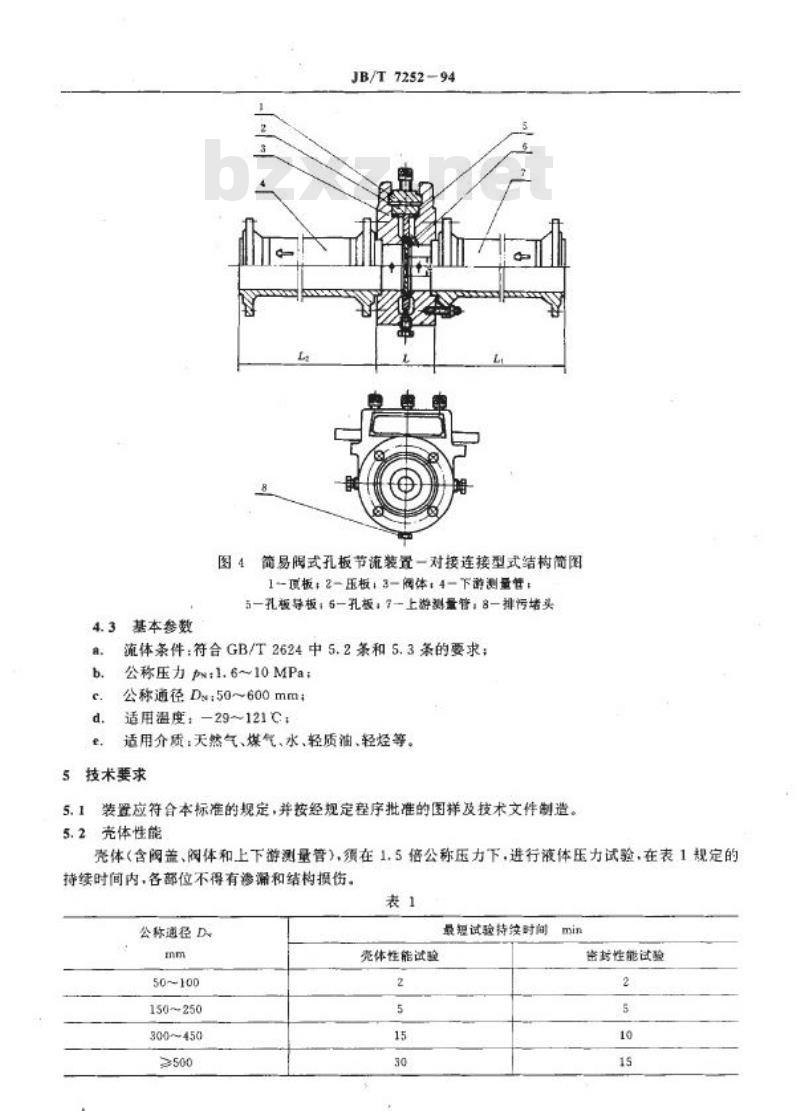

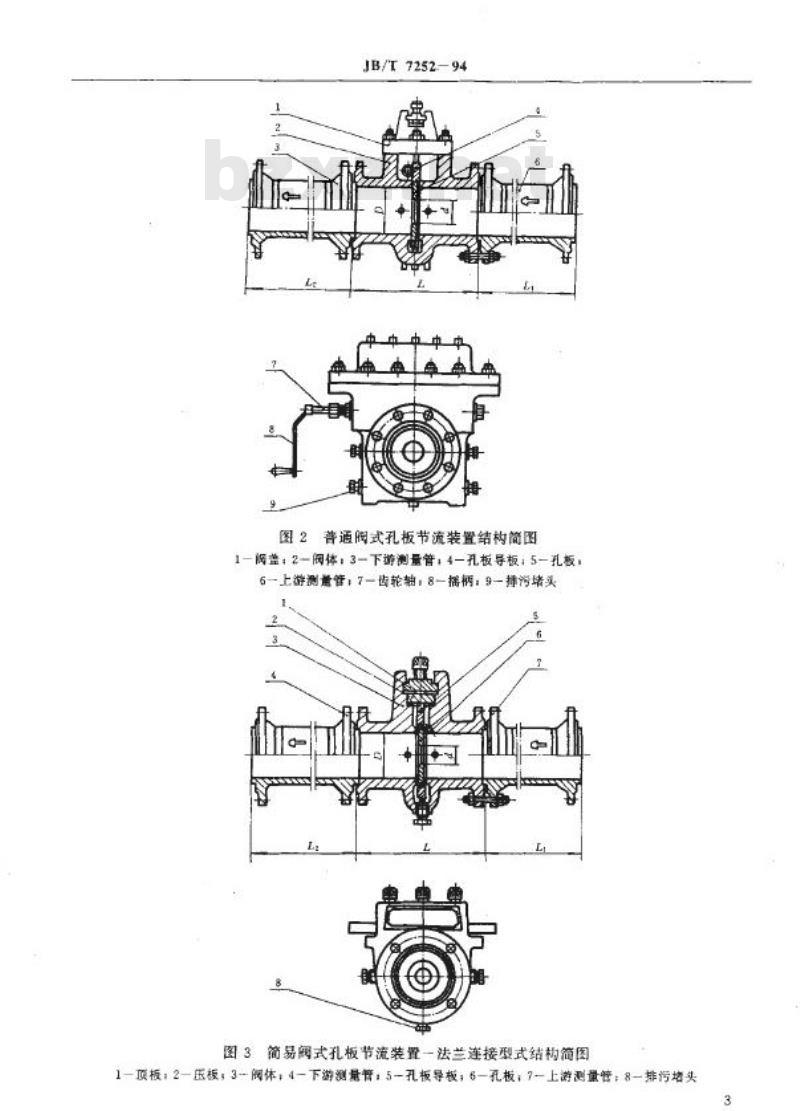

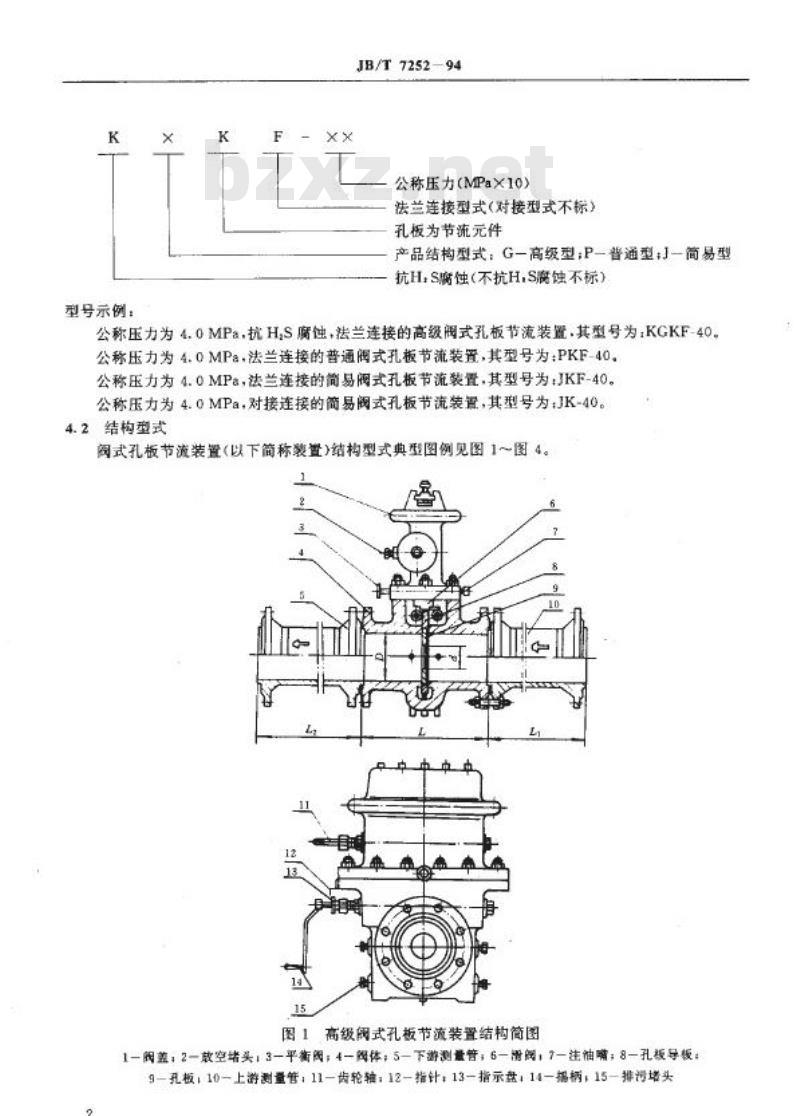

中华人民共和国机械行业标准 JB/T 7252-94 阀式孔板节流装置 1994-07-18发布 1995-07-01实施 1 主题内容与适用范围 本标准规定了阀式孔板节流装置的术语、型式与基本参数、技术要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于采用标准孔板作为节流件，法兰取压的阀式孔板节流装置（包括标准孔板、带取压孔的阀式主体和前后测量管）。 2 引用标准 GB1184 GB1801~1802 GB/T2624 GB9113.9~9113.13 GB9115.17~9115.21 GB12229 JB4730 JJG267 3 术语 3.1 高级阀式孔板节流装置 带有孔板升降机构，更换孔板不需停止介质输送的流量测量节流装置。 3.2 普通阀式孔板节流装置 带有孔板升降机构，更换孔板不需拆卸管道法兰的流量测量节流装置。 3.3 简易阀式孔板节流装置 无孔板升降机构，更换孔板不需拆卸管道法兰的流量测量节流装置；分法兰连接和对接连接两种连接型式。 4 型式与基本参数 4.1 产品型号编制方法 产品型号由汉字拼音首字母和阿拉伯数字组成，编排如下： 型号示例：KGKF-40；PKF-40；JKF-40；JK-40。 4.2 结构型式 阀式孔板节流装置（以下简称装置）结构型式典型图例见图1～图4。 4.3 基本参数 流体条件：符合GB/T2624中5.2条和5.3条的要求；公称压力：1.6~10MPa；公称通径：50~600mm；适用温度：-29~121℃；适用介质：天然气、煤气、水、轻质润滑油、轻烃等。 5 技术要求 装置应符合本标准的规定，并按经规定程序批准的图样及技术文件制造。 5.1 壳体性能 壳体（含阅盖、阅体和上下游测量管）须在1.5倍公称压力下进行液体压力试验，在表1规定的持续时间内，各部位不得有渗漏和结构损伤。 5.2 密封性能 5.2.1 滑阀密封副须在1.1倍公称压力下进行液体密封试验，或者在0.6MPa压力下进行气体密封试验，在表1规定的持续时间内，用液体试验时，密封处不得有明显可见的点滴或潮湿现象；用气体试验时，应无气泡泄出。 5.2.2 孔板密封副须在0.6MPa压力下进行气体密封试验，在表1规定的持续时间内，密封处应无气泡泄出。 5.2.3 装置须在1.1倍公称压力下进行液体密封试验，或者在0.6MPa压力下进行气体密封试验。在表1规定的持续时间内，用液体试验时，密封处不得有明显可见的点滴或潮湿现象。
