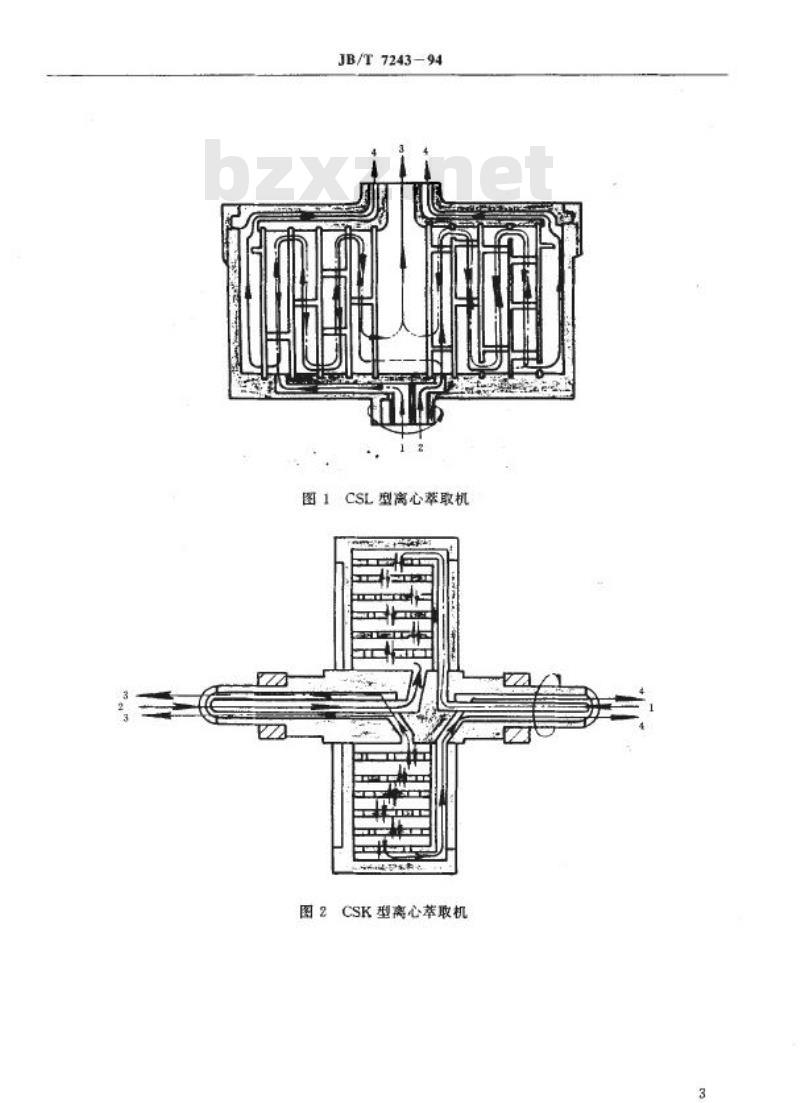

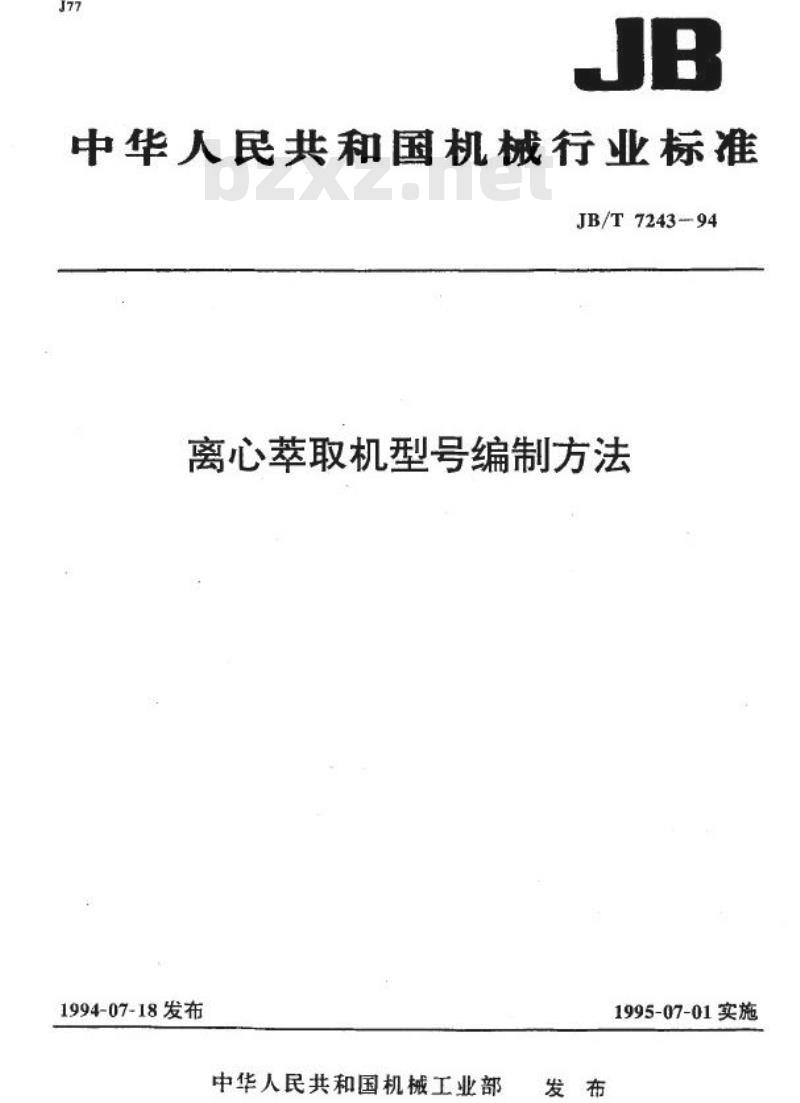

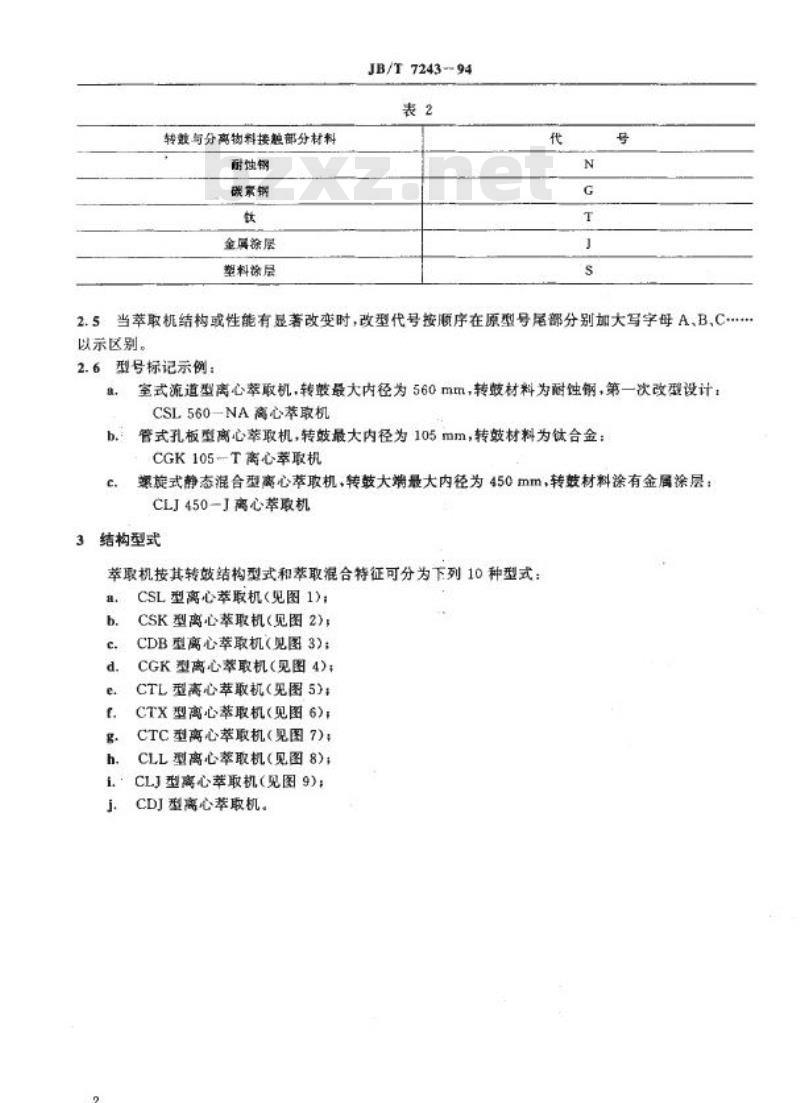

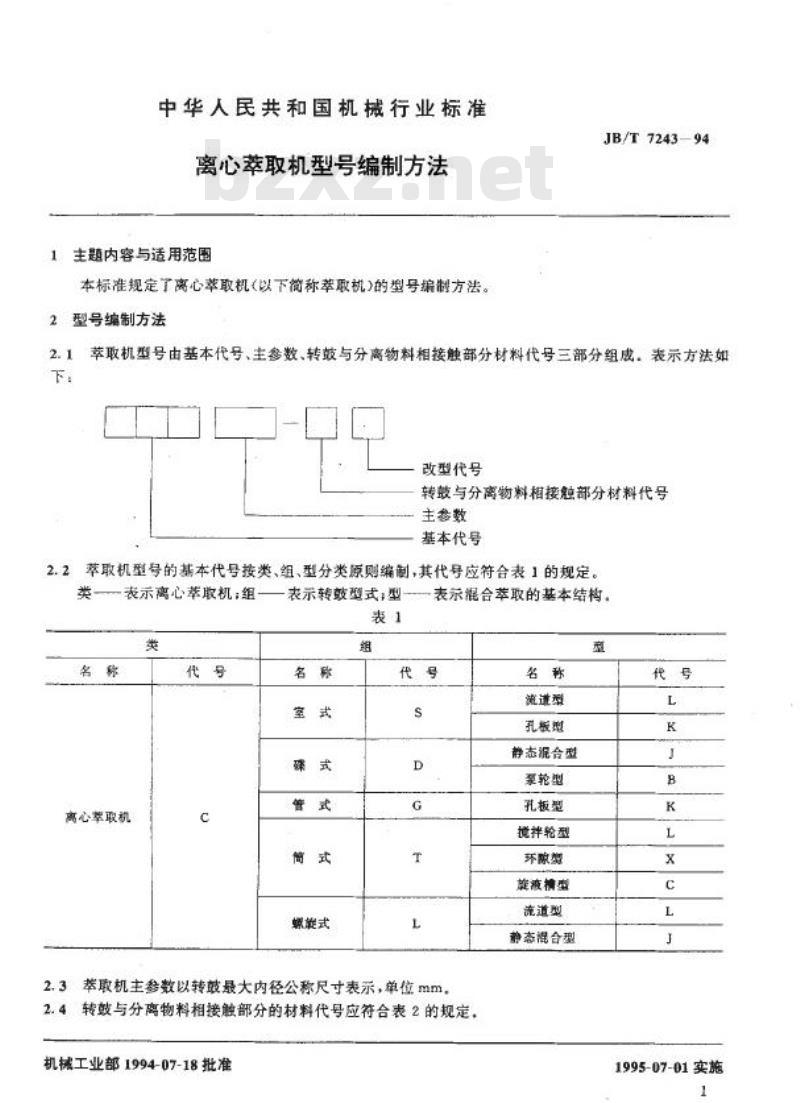

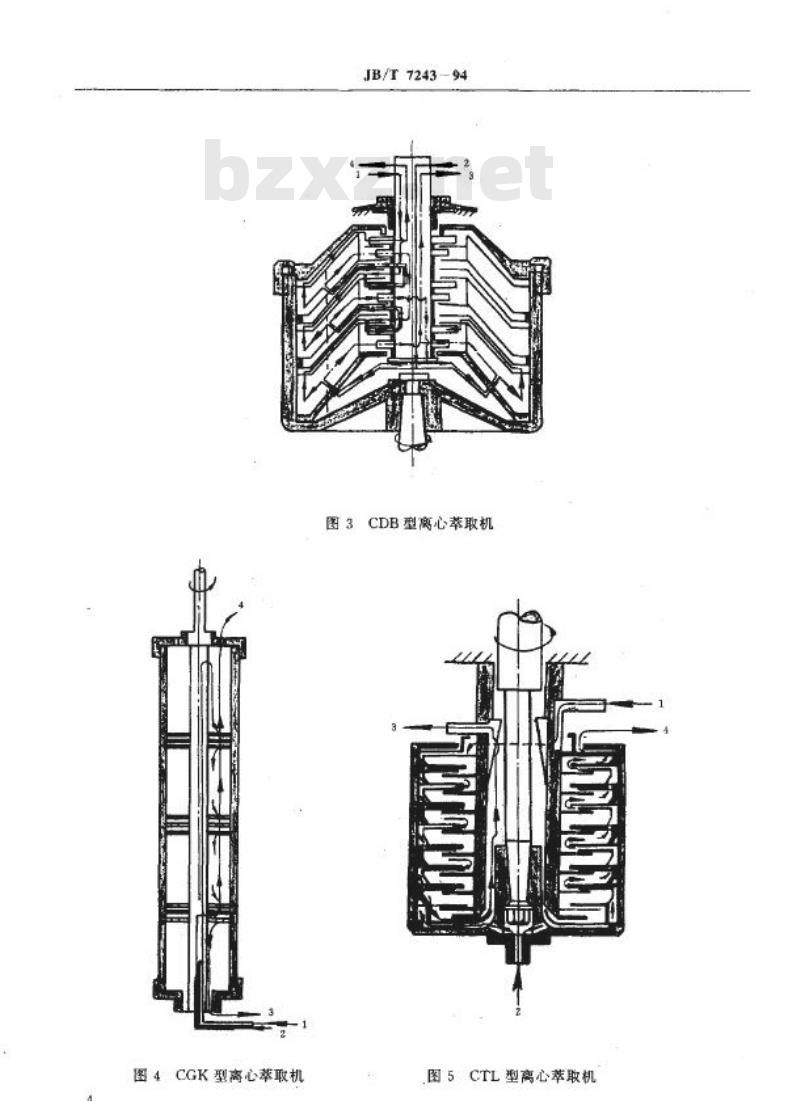

中华人民共和国机械行业标准 JB/T724394 离心萃取机型号编制方法 1994-07-18发布 中华人民共和国机械工业部发布 1995-07-01实施 1 范围 本标准规定了离心萃取机(以下简称萃取机)的型号编制方法。 2 型号编制方法 2.1 萃取机型号由基本代号、主参数、转鼓与分离物料相接触部分材料代号三部分组成，表示方法如下： 改型代号、转鼓与分离物料相接触部分材料代号、主参数、基本代号。 2.2 萃取机型号的基本代号按类、组、型分类原则编制，其代号应符合表1的规定。类表示离心萃取机组，组表示转鼓型式，型表示混合萃取的基本结构。具体代号见表1。 表1 类别代号 类名称 代号 高心萃取机 c 室式 S 碟式 D 管式 G 简式 T 频策式 L 2.3 萃取机主参数以转鼓最大内径公称尺寸表示，单位mm。 2.4 转鼓与分离物料相接触部分的材料代号应符合表2的规定。 表2 转鼓与分离物料接触部分材料代号 材料名称 代号 流选型 L 孔板型 K 静态混合型 J 泵轮型 B 孔板型 K 揽拌轮型 L 环腺 x 旋液携型 c 静态混合型 L 2.5 当萃取机结构或性能有显著改变时，改型代号按顺序在原型号尾部加大写字母A、B、C等，以示区别。 2.6 型号标记示例： a. 室式流道型离心萃取机，转鼓最大内径为560mm，转鼓材料为耐蚀钢，第一次改型设计：CSL560-NA离心萃取机 b. 管式孔板型离心萃取机，转鼓最大内径为105mm，转鼓材料为钛合金：CGK105T离心萃取机 c. 螺旋式静态混合型离心萃取机，转鼓大端最大内径为450mm，转鼓材料涂有金属涂层：CLJ450-J离心萃取机 3 结构型式 萃取机按其转鼓结构型式和萃取混合特征可分为下列10种型式： a. CSL型离心萃取机（见图1） b. CSK型离心萃取机（见图2） c. CDB型离心萃取机（见图3） d. CGK型离心萃取机（见图4） e. CTL型离心萃取机（见图5） f. CTX型高心萃取机（见图6） g. CTC型离心萃取机（见图7） h. CLL型离心萃取机（见图8） i. CLJ型离心萃取机（见图9） j. CDJ型离心萃取机 图1 CSL型离心萃取机 图2 CSK型离心萃取机 图3 CDB型离心萃取机 图4 CGK型离心萃取机 图5 CTL型离心萃取机 图6 CTX型离心萃取机 图7 CTC型离心萃取机 图8 CLL型离心萃取机 图9 CLJ型离心萃取机 附加说明：图1～图9中标示的为液相进出口与沉流出口。 本标准由全国分离机械标准化技术委员会提出，并由机械工业部合肥通用机械研究所归口，由广州重型机器厂起草，主要起草人张利滑、影宏光。
