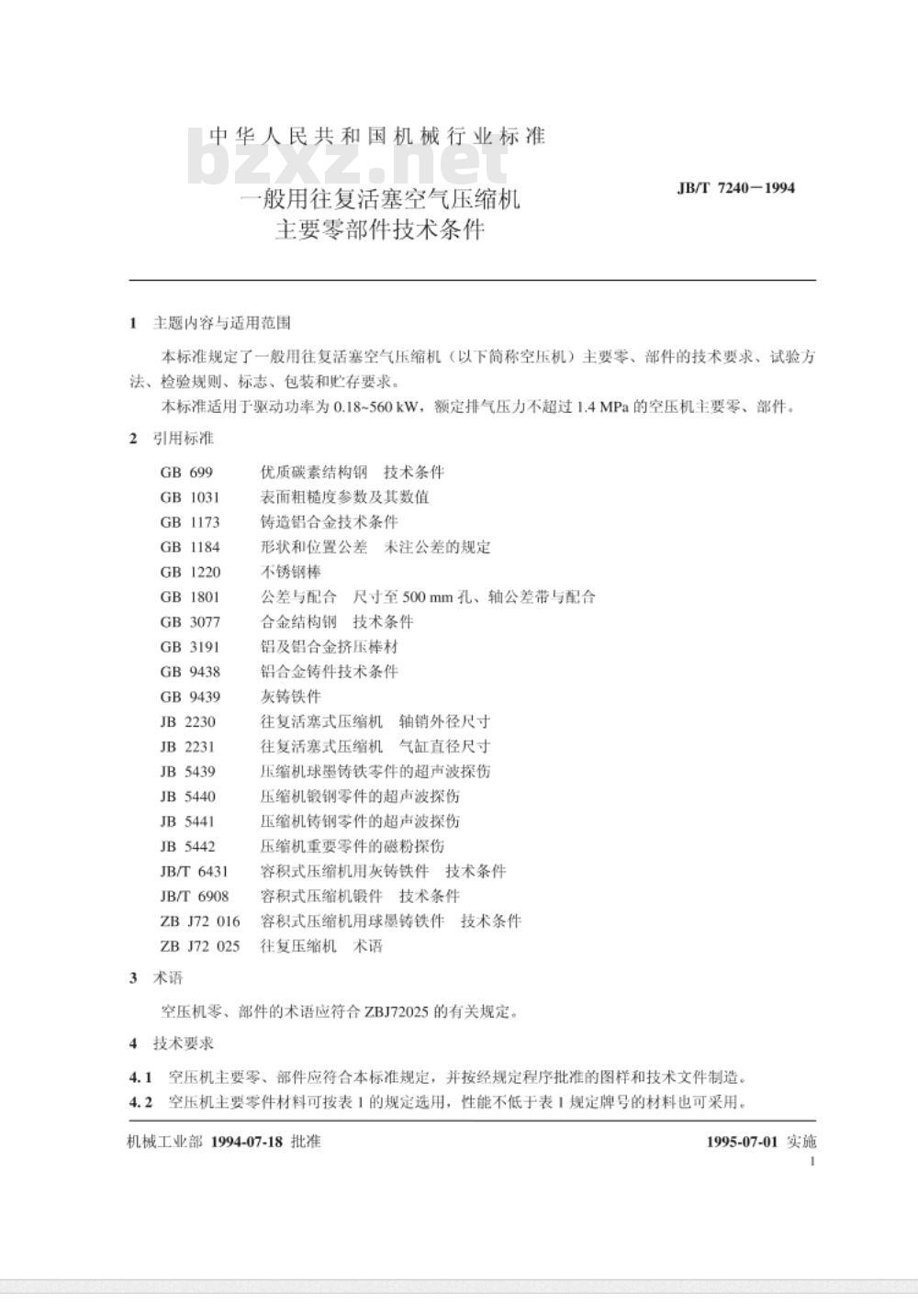

中华人民共和国机械行业标准 JB/T7240-1994 一般用往复活塞空气压缩机主要零部件技术条件 本标准规定了往复活塞空气压缩机（以下简称空压机）主要零部件的技术要求、试验方法、检验规则、标志、包装和贮存要求。本标准适用于驱动功率为0.18~560kW，额定排气压力不超过1.4MPa的空压机主要零部件。 1 主题内容与适用范围 本标准规定了往复活塞空气压缩机（以下简称空压机）主要零部件的技术要求、试验方法、检验规则、标志、包装和贮存要求。本标准适用于驱动功率为0.18~560kW，额定排气压力不超过1.4MPa的空压机主要零部件。 2 引用标准 本标准引用了以下文件：GB 699、GB 1031、GB 1173、GB 1184、GB 1220、GB 1801、GB 3077、GB 3191、GB 9438、GB 9439、JB 2230、JB 2231、JB 5439、JB 5440、JB 5441、JB 5442、JB/T 6431、JB/T 6908、ZB J72 016、ZB J72 025。 3 术语 空压机零部件的术语应符合ZBJ 72025的有关规定。 4 技术要求 4.1 空压机主要零部件应符合本标准规定，并按经规定程序批准的图样和技术文件制造。 4.2 空压机主要零件材料可按表1的规定选用，性能不低于表1规定牌号的材料也可采用。 表1 空压机零部件材料标准及牌号 材料 | 牌号 机身 | HT150, F, HT200, HT250, HT300 曲轴箱 | ZL108, ZL109, QT700-2 曲轴 | QT600-3, 40, 45 连杆体 | QT400-15, QT450-10 十字头体 | 35, 40, 45 气缸套 | 40Cr, 30CrMo 活塞 | LD5, LD8, LD10 活塞杆 | HT150, HT200, HT250, HT300 十字头销 | QT500-7 连杆螺栓 | QT400-15 连杆螺母 | ZL108, ZL109 活塞杆螺母 | LD10 4.3 空压机灰铸铁零件应符合JB/T 6431的规定。 4.4 空压机铝合金铸件零件的供应状态应符合GB9439的规定。 4.5 空压机钢制锻件零件应符合JB/T 6908的规定，锻件不允许有白点、裂纹等缺陷。 4.6 空压机球墨铸件零件应符合ZB J72 016的规定，精加工后的球墨铸铁件主要部位不应有肉眼可见的砂眼和夹杂物等缺陷。 4.7 空压机铸件的加强筋、气缸体、气缸座、气缸盖和十字头体等部件不得有裂纹、缩孔、缩松等缺陷。 4.8 空压机主要零部件的检验应按照本标准规定的要求进行，包括材料、尺寸、公差、表面质量等的检查。
