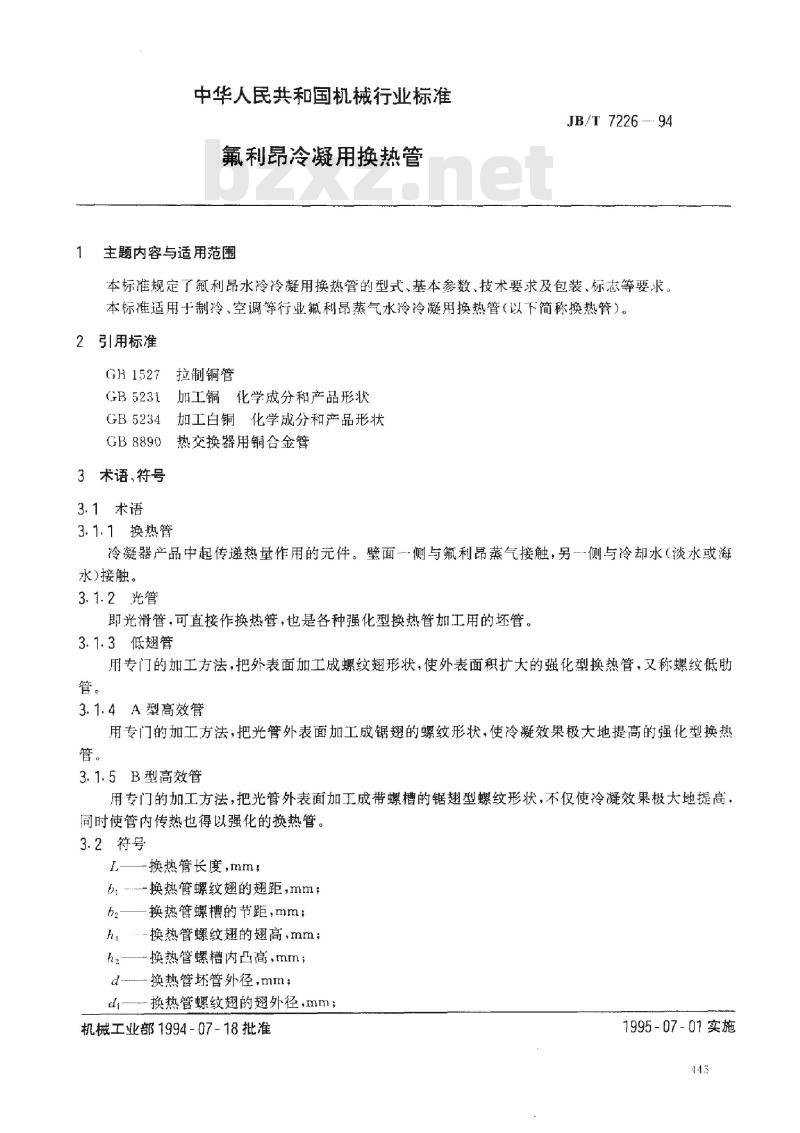

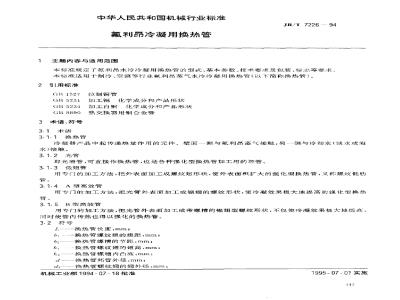

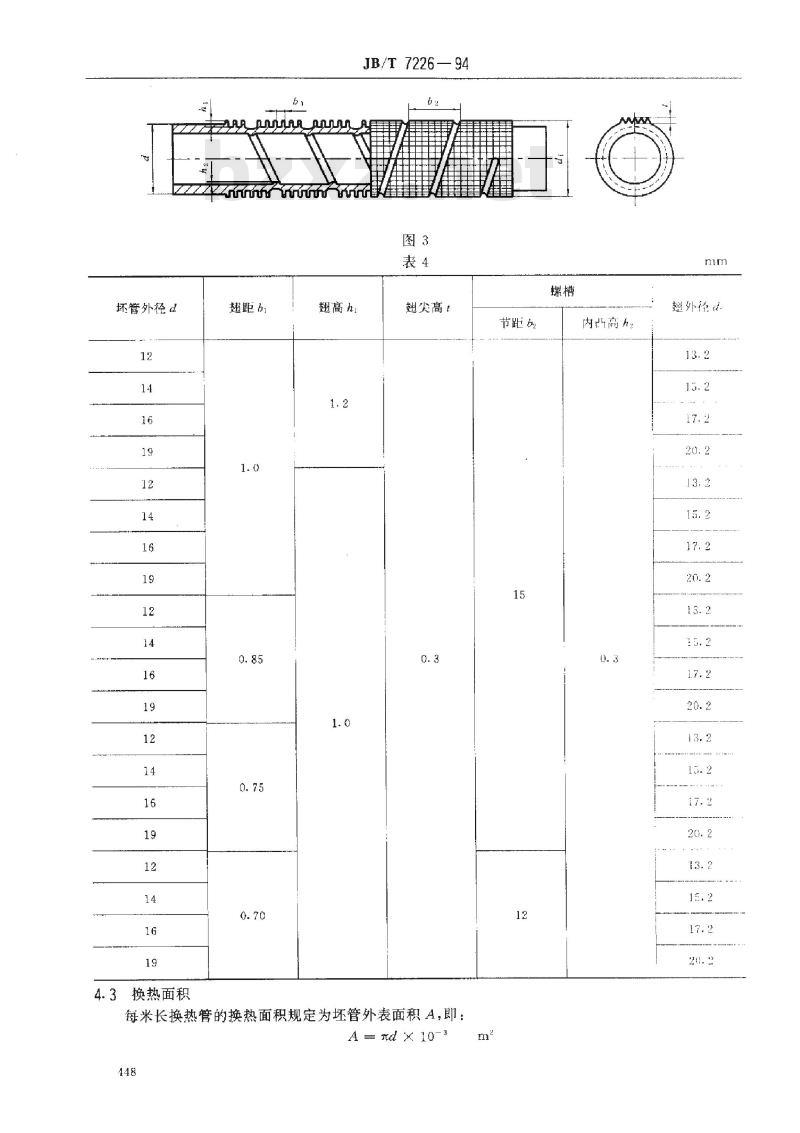

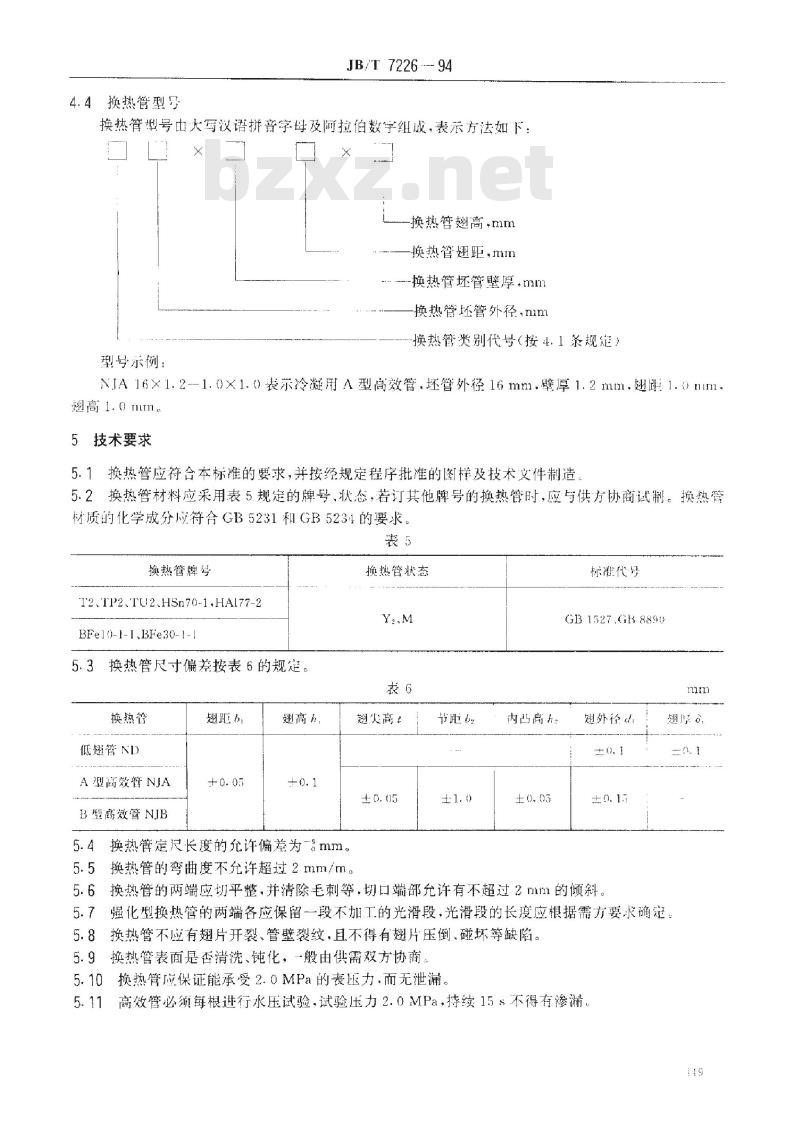

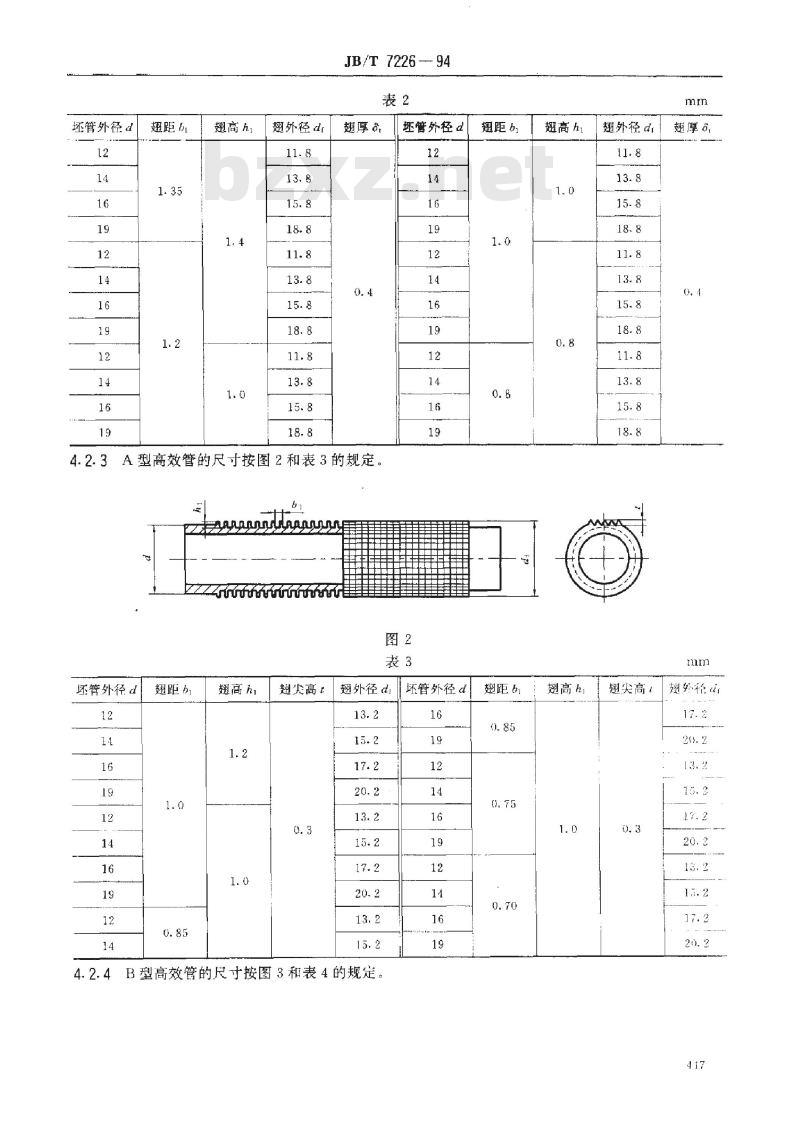

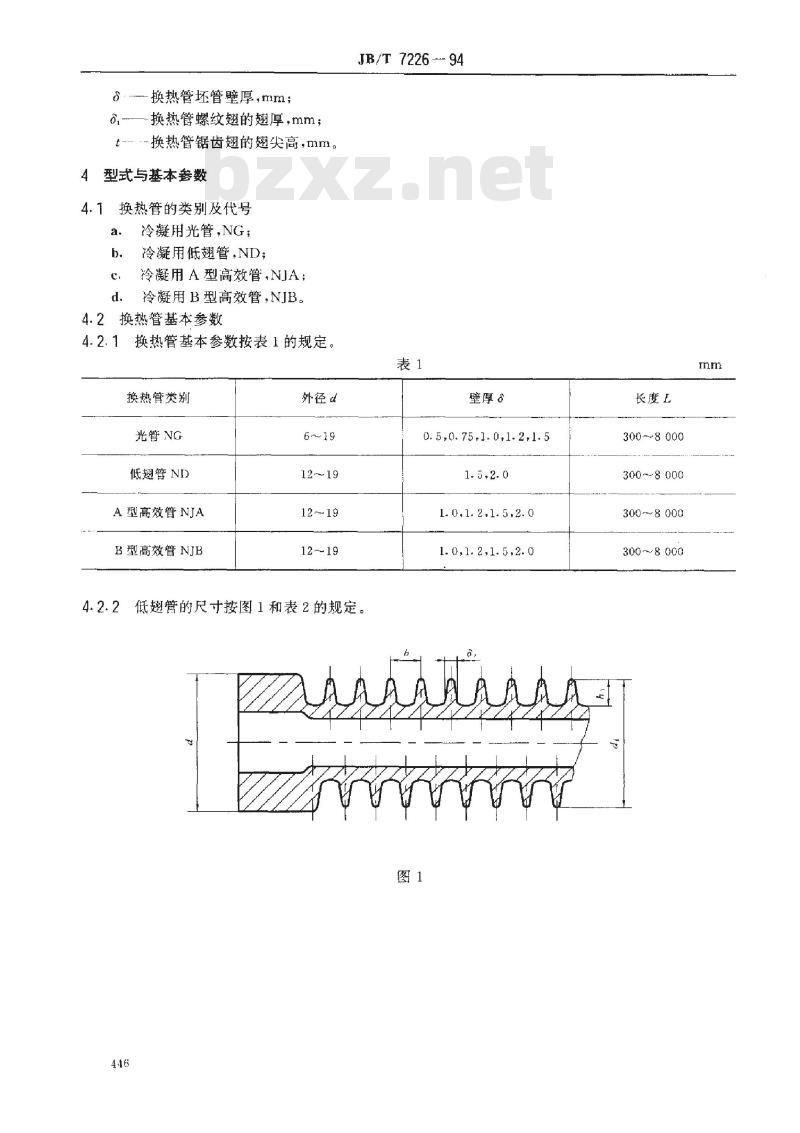

中华人民共和国机械行业标准 氟利昂冷凝用换热管 1 主题内容与适用范围 本标准规定了氟利昂水冷冷凝用换热管的型式、基本参数、技术要求及包装、标志等要求。本标准适用于制冷、空调等行业氟利昂蒸气水冷冷凝用换热管（以下简称换热管）。 2 引用标准 GB 1527 拉制铜管加工铜化学成分和产品形状 GB 5231 GB 5234 加工白铜化学成分和产品形状 GB 8890 热交换器用铜合金管 3 术语、符号 3.1 术语 3.1.1 换热管 冷凝器产品中起传递热量作用的元件。壁面一侧与氟利昂蒸气接触，另一侧与冷却水（淡水或海水）接触。 3.1.2 光管 即光滑管，可直接作换热管，也是各种强化型换热管加工用的坏管。 3.1.3 低翅管 用专门的加工方法，把外表面加工成螺纹翅形状，使外表面积扩大的强化型换热管，又称螺纹低翅管。 3.1.4 A型高效管 用专门的加工方法，把光管外表面加工成锯翅的螺纹形状，使冷凝效果极大地提高的强化型换热管。 3.1.5 B型高效管 用专门的加工方法，把光管外表面加工成带螺槽的锯翅型螺纹形状，不仅使冷凝效果极大地提高，同时使管内传热也得以强化的换热管。 3.2 符号 L - 换热管长度，mm；h2 - 换热管螺纹翅的翅距，mm；h - 换热管螺纹翅的翅高，mm；d - 换热管外径，mm；d1 - 换热管螺纹翅的翅外径，mm；t - 换热管锯齿翅的翅尖高，mm。 4 型式与基本参数 4.1 换热管的类别及代号 a. 冷凝用光管 NG； b. 冷凝用低翅管 ND； c. 冷凝用A型高效管 NJA； d. 冷凝用B型高效管 NJB。 4.2 换热管基本参数 4.2.1 换热管基本参数按表1的规定。 表1 | 换热管类别 | 光管 NG | 低翅管 ND | A型高效管 NJA | B型高效管 NJB | | ------------ | ------- | ---------- | -------------- | -------------- | | 外径 (mm) | 6~19 | 12~19 | 12~19 | 12~19 | | 壁厚 (mm) | 0.5, 0.75, 1.0, 1.2, 1.5 | 1.5, 2.0 | 1.0, 1.2, 1.5, 2.0 | 1.0, 1.2, 1.5, 2.0 | 4.2.2 低翅管的尺寸按图1和表2的规定。 表2 | 管外径 (mm) | 12 | 14 | 16 | 19 | | ------------ | -- | -- | -- | -- | | 翅距 (mm) | 1.35 | 1.2 | 1.0 | 1.0 | | 翅高 (mm) | 1.14 | 1.0 | 1.0 | 1.0 | | 翅外径 (mm) | 11.8 | 13.8 | 15.8 | 18.8 | | 翅厚 (mm) | 0.4 | 0.4 | 0.4 | 0.4 | 4.2.3 A型高效管的尺寸按图2和表3的规定。 表3 | 管外径 (mm) | 12 | 14 | 16 | 19 | | ------------ | -- | -- | -- | -- | | 翅距 (mm) | 1.0 | 0.85 | 1.0 | 1.0 | | 翅高 (mm) | 1.2 | 1.0 | 1.0 | 1.0 | | 翅外径 (mm) | 13.2 | 15.2 | 17.2 | 20.2 | | 翅尖高 (mm) | 0.3 | 0.3 | 0.3 | 0.3 | 4.2.4 B型高效管的尺寸按图3和表4的规定。 表4 | 管外径 (mm) | 12 | 14 | 16 | 19 | | ------------ | -- | -- | -- | -- | | 翅距 (mm) | 1.0 | 0.8 | 0.85 | 0.75 | | 翅高 (mm) | 1.0 | 0.8 | 1.0 | 1.0 | | 翅外径 (mm) | 13.2 | 15.2 | 17.2 | 20.2 | | 翅尖高 (mm) | 0.3 | 0.3 | 0.3 | 0.3 | 4.3 换热面积 换热面积与管的长度和表面面积密切相关，具体要求按设计标准确定。 JB/T 7226—94
