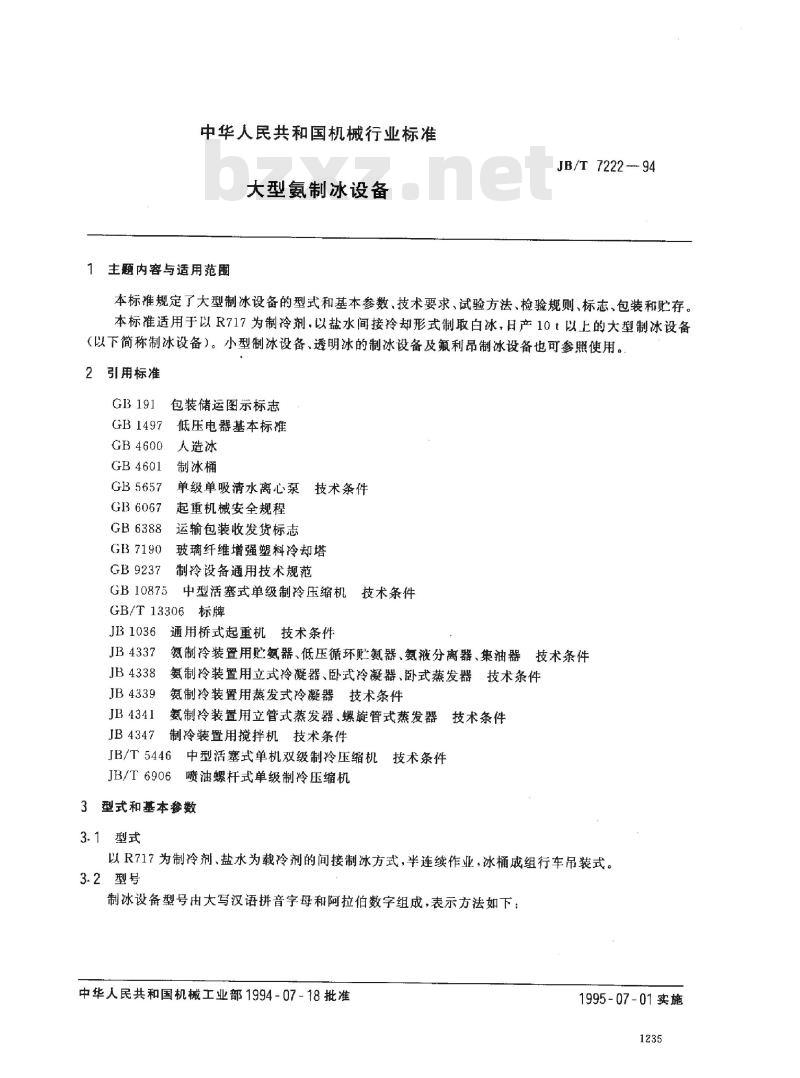

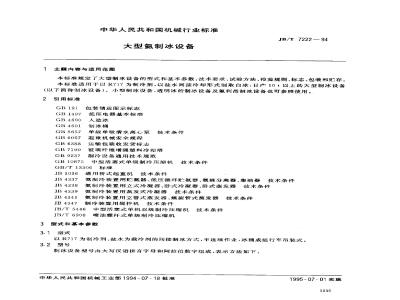

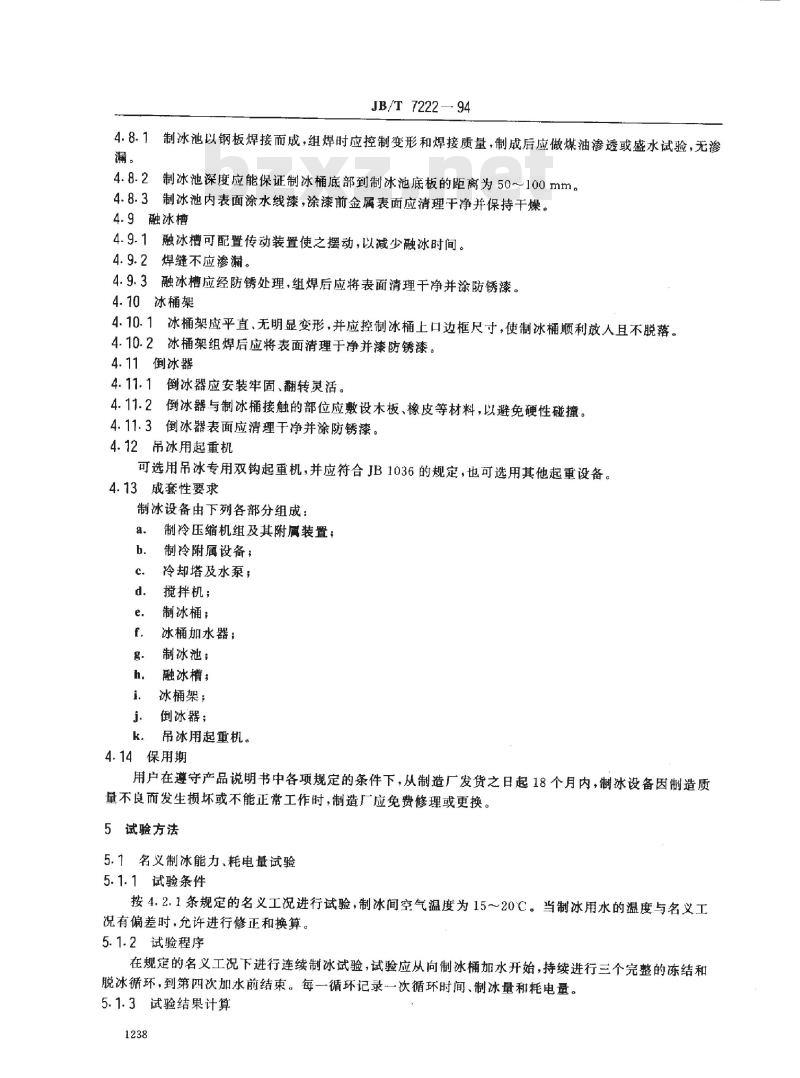

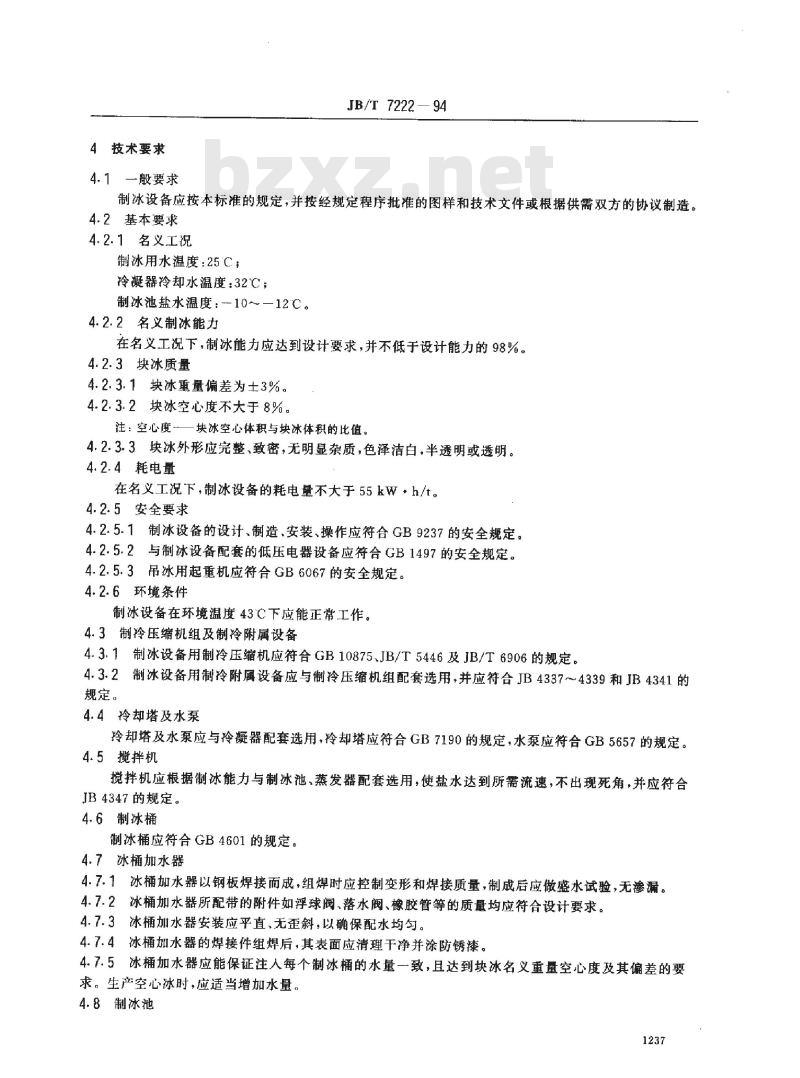

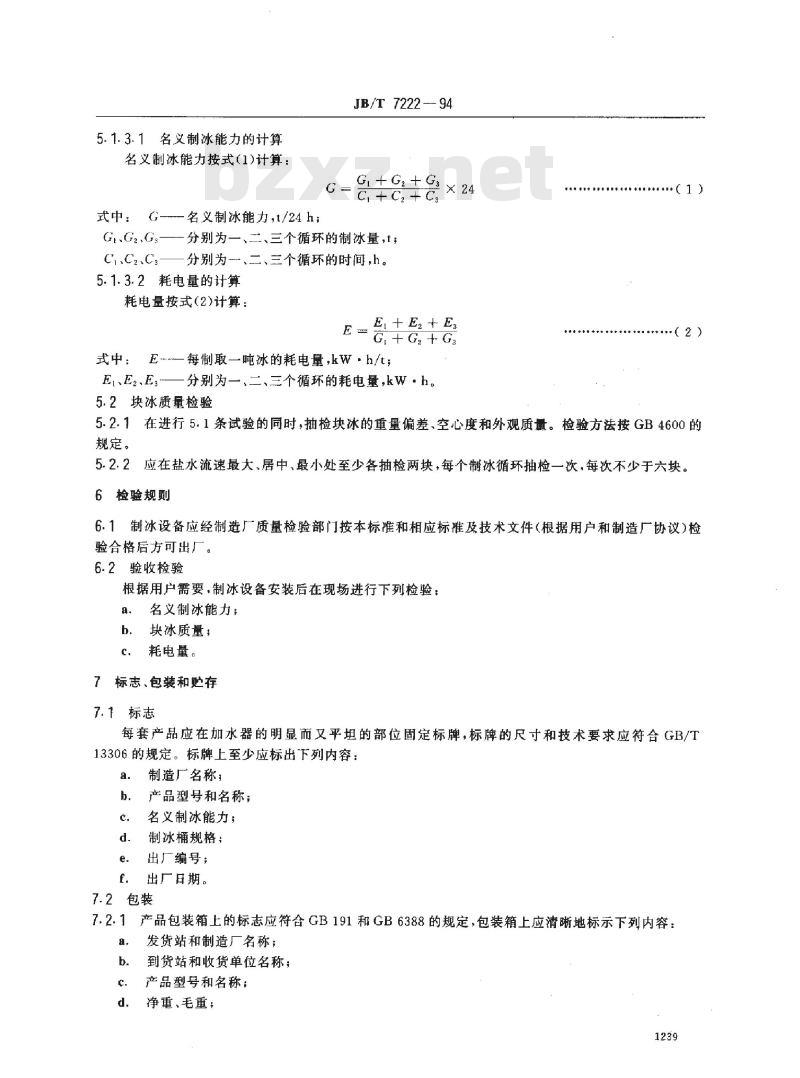

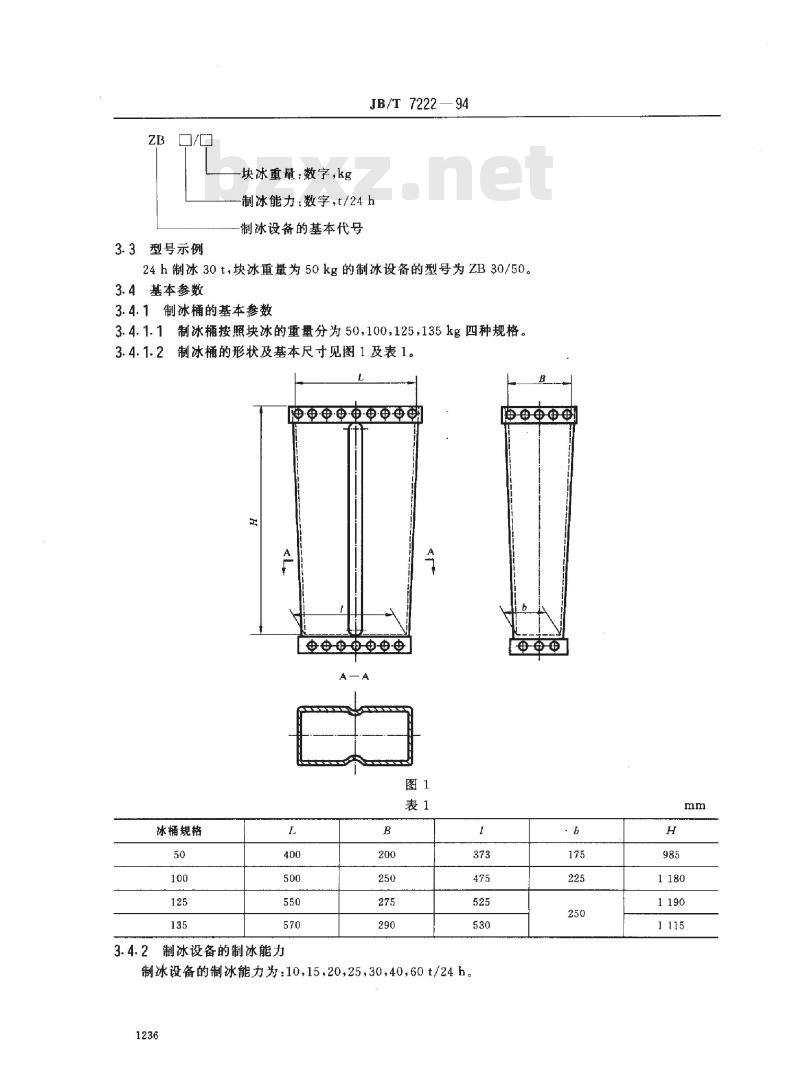

中华人民共和国机械行业标准 大型氨制冰设备 1 主题内容与适用范围 本标准规定了大型制冰设备的型式和基本参数、技术要求、试验方法、检验规则、标志、包装和贮存。本标准适用于以R717为制冷剂，以盐水间接冷却形式制取白冰，日产10吨以上的大型制冰设备（以下简称制冰设备）。小型制冰设备、透明冰的制冰设备及氟利昂制冰设备也可参照使用。 2 引用标准 GB 191 GB1497 GB4600 GB4601 GB5657 GB6067 GB 6388 GB7190 GB9237 包装储运图示标志 低压电器基本标准 人造冰 制冰桶 单级单吸清水离心泵技术条件 起重机械安全规程 运输包装收发货标志 玻璃纤维增强塑料冷却塔 制冷设备通用技术规范 GB 10875 中型活塞式单级制冷压缩机技术条件 GB/T13306标牌 JI31036 JB4337 JB4338 JB4339 JB4341 JB4347 通用桥式起重机技术条件 氨制冷装置用贮氨器、低压循环贮氨器、氨液分离器、集油器技术条件 氨制冷装置用立式冷凝器、卧式冷凝器、卧式蒸发器技术条件 氨制冷装置用蒸发式冷凝器技术条件 氨制冷装置用立管式蒸发器、螺旋管式蒸发器技术条件 制冷装置用搅拌机技术条件 3 型式和基本参数 3.1 型式 以R717为制冷剂、盐水为载冷剂的间接制冰方式，半连续作业，冰桶成组行车吊装式。 3.2 型号 制冰设备型号由大写汉语拼音字母和阿拉伯数字组成，表示方法如下： 制冰设备型号示例：块冰重量：数字，kg JB/T 7222-制冰能力：数字，t/24h 制冰设备的基本代号 例如：24h制冰30t，块冰重量为50kg的制冰设备的型号为ZB30/50。 3.3 基本参数 3.4.1 制冰桶的基本参数 3.4.1.1 制冰桶按照块冰的重量分为50、100、125、135kg四种规格。 3.4.1.2 制冰桶的形状及基本尺寸见图1及表1。 3.4.2 制冰设备的制冰能力 制冰设备的制冰能力为：10、15、20、25、30、40、60t/24h。 4 技术要求 4.1 一般要求 制冰设备应按本标准的规定，并按经规定程序批准的图样和技术文件或根据供需双方的协议制造。 4.2 基本要求 4.2.1 名义工况 制冰用水温度：25℃； 冷凝器冷却水温度：32℃； 制冰池盐水温度：10～12℃。 4.2.2 名义制冰能力 在名义工况下，制冰能力应达到设计要求，并不低于设计能力的98%。 4.2.3 块冰质量 4.2.3.1 块冰重量偏差为±3%。 4.2.3.2 块冰空心度不大于8%。 4.2.3.3 块冰外形应完整、致密，无明显杂质，色泽洁白，半透明或透明。 4.2.4 耗电量 在名义工况下，制冰设备的耗电量不大于55kW·h/t。 4.2.5 安全要求 4.2.5.1 制冰设备的设计、制造、安装、操作应符合GB9237的安全规定。 4.2.5.2 与制冰设备配套的低压电器设备应符合GB1497的安全规定。 4.2.5.3 吊冰用起重机应符合GB6067的安全规定。 4.2.6 环境条件 制冰设备在环境温度43℃下应能正常工作。 4.3 制冷压缩机组及制冷附属设备 4.3.1 制冰设备用制冷压缩机应符合GB10875、JB/T5446及JB/T6906的规定。 4.3.2 制冰设备用制冷附属设备应与制冷压缩机组配套选用，并应符合JB4337~4339和JB4341的规定。 4.4 冷却塔及水泵 冷却塔及水泵应与冷凝器配套选用，冷却塔应符合GB7190的规定，水泵应符合GB5657的规定。 4.5 搅拌机 搅拌机应根据制冰能力与制冰池、蒸发器配套选用，使盐水达到所需流速，不出现死角，并应符合JB4347的规定。 4.6 制冰桶 制冰桶应符合GB4601的规定。 4.7 冰桶加水器 4.7.1 冰桶加水器以钢板焊接而成，组焊时应控制变形和焊接质量，制成后应做盛水试验，无渗漏。 4.7.2 冰桶加水器所配带的附件如浮球等应符合相关标准。
