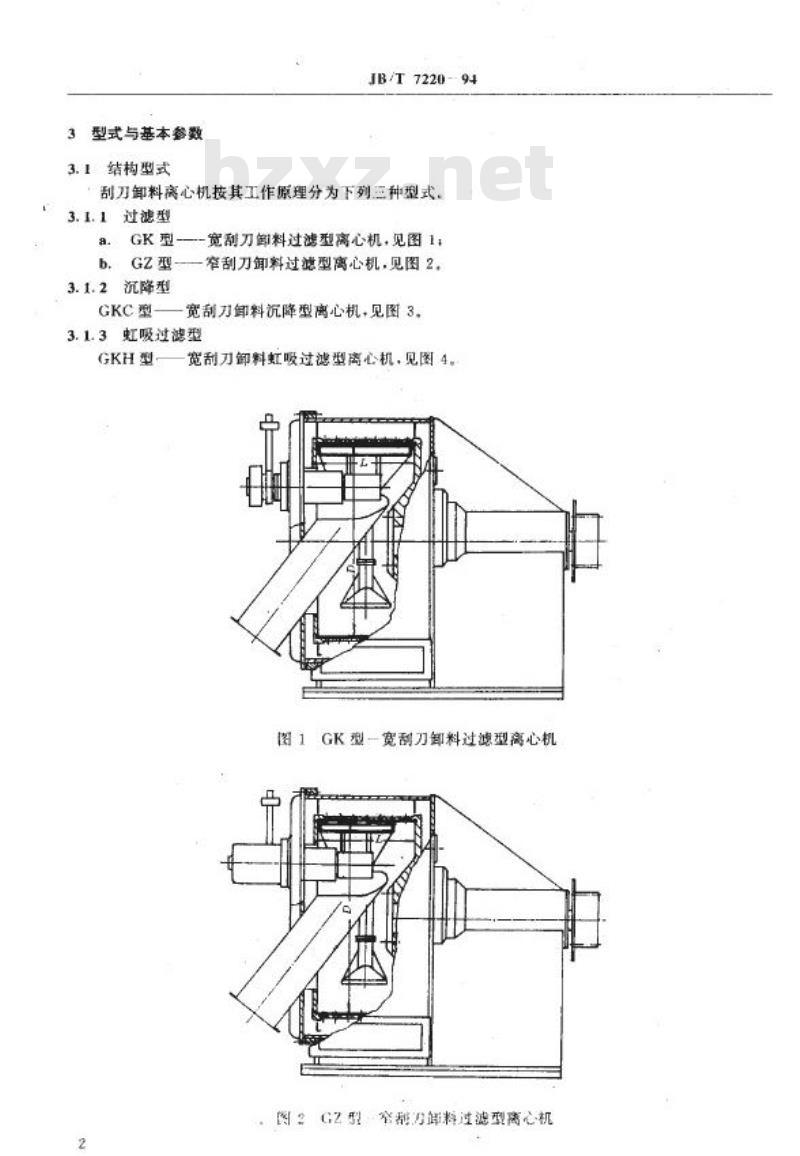

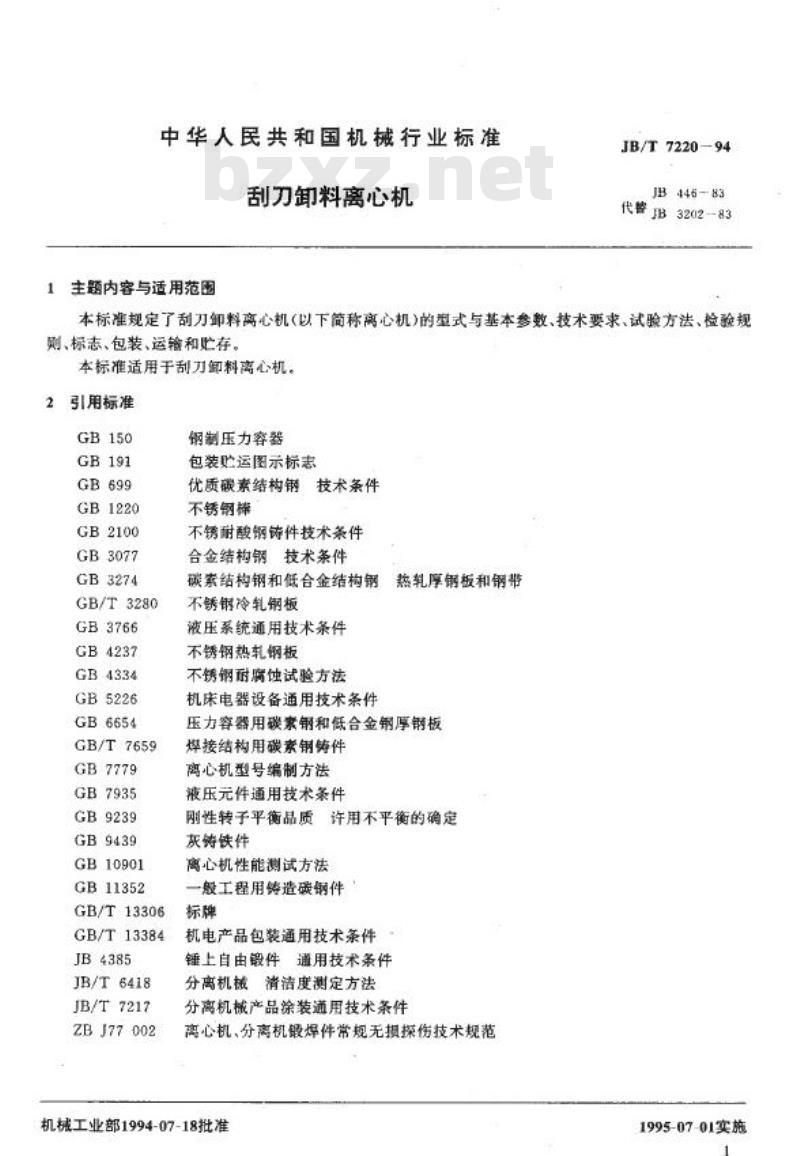

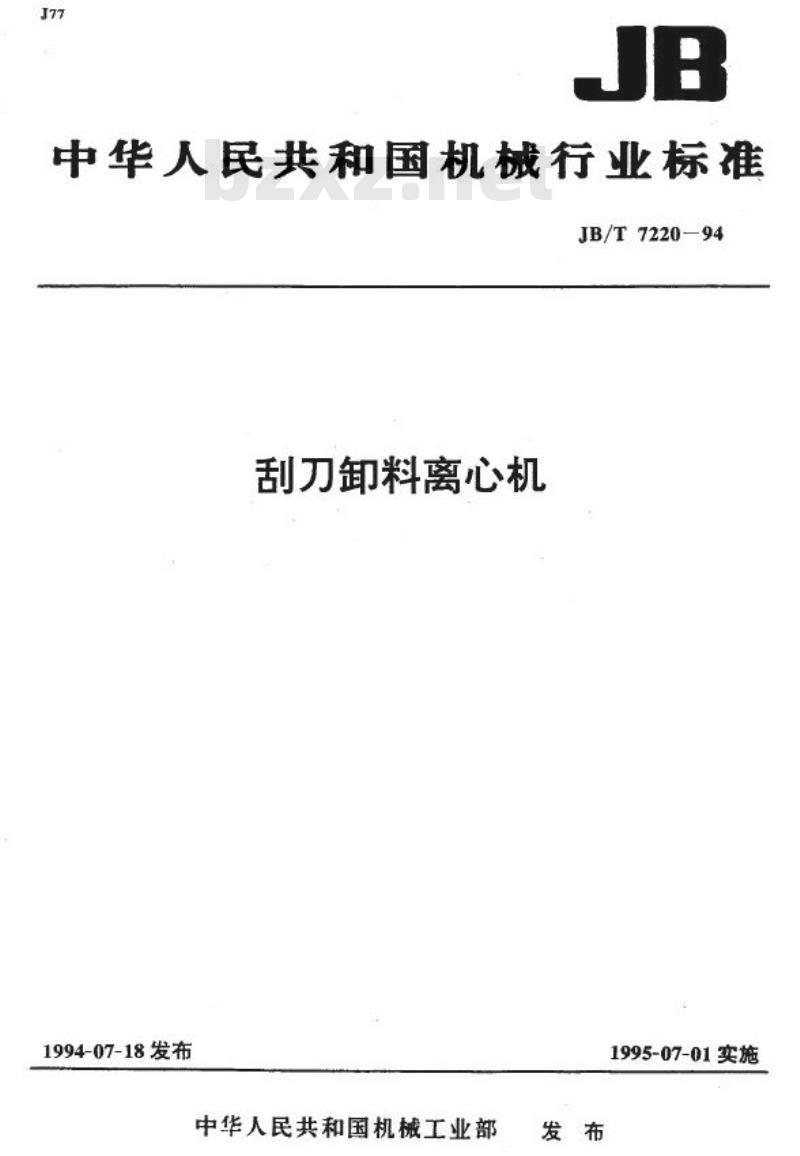

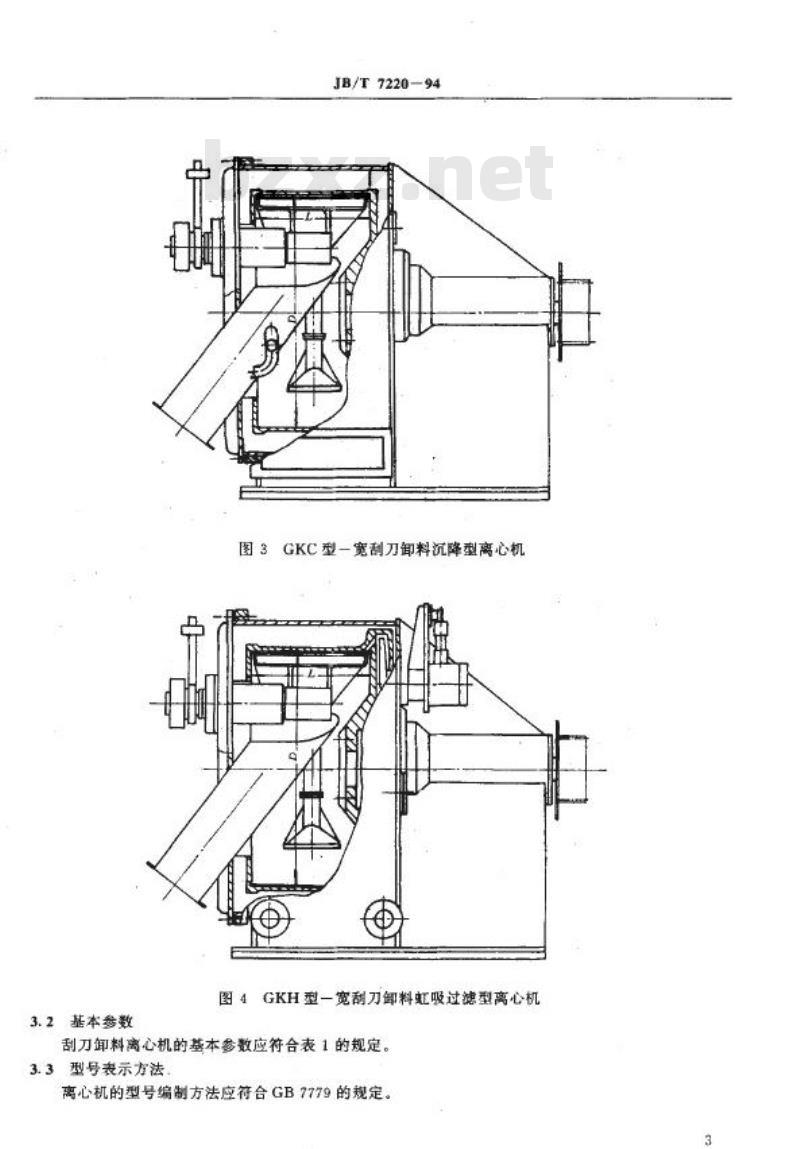

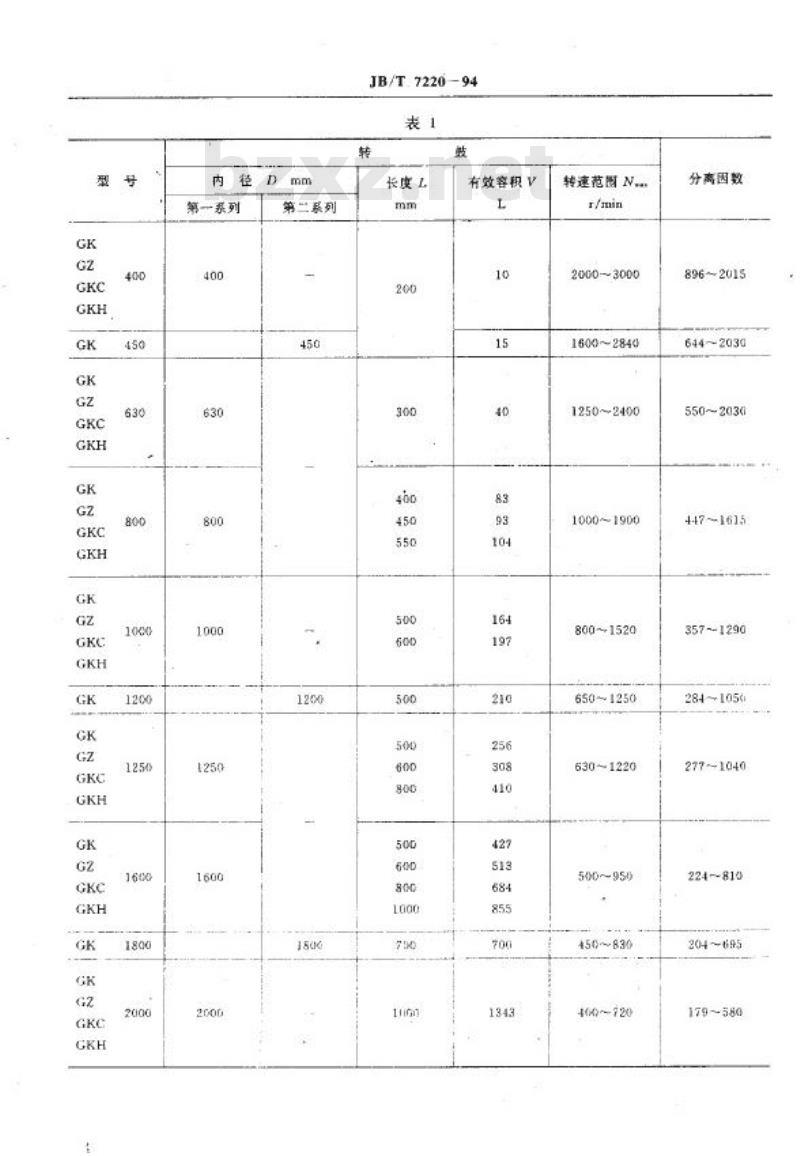

中华人民共和国机械行业标准 刮刀卸料离心机 JB/T 7220—94 1994-07-18发布 1995-07-01实施 1 主题内容与适用范围 本标准规定了刮刀卸料离心机（以下简称离心机）的型式与基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于刮刀卸料离心机。 2 引用标准 GB150 GB191 GB699 GB1220 GB2100 GB3077 GB3274 GB/T 3280 GB3766 GB4237 GB4334 GB5226 GB6654 GB/T 7659 GB7779 GB7935 GB9239 GB9439 GB10901 GB11352 GB/T13306 GB/T13384 JB4385 JB/T6418 JB/T7217 ZBJ77002 钢制压力容器 包装贮运图示标志 优质碳素结构钢技术条件 不锈钢棒 不锈耐酸钢铸件技术条件 合金结构钢技术条件 碳素结构钢和低合金结构钢热轧厚钢板和钢带 液压系统通用技术条件 不锈钢热轧钢板 不锈钢耐腐蚀试验方法 机床电器设备通用技术条件 压力容器用碳素钢和低合金钢厚钢板焊接结构用碳素钢铸件 离心机型号编制方法 液压元件通用技术条件 刚性转子平衡品质 许用不平衡的确定 灰铸铁件 离心机性能测试方法 一般工程用铸造碳钢件 标牌 机电产品包装通用技术条件 锤上白由锻件通用技术条件 分离机械清洁度测定方法 分离机械产品涂装通用技术条件 离心机、分离机锻焊件常规无损探伤技术规范 3 型式与基本参数 3.1 结构型式 刮刀卸料离心机按其工作原理分为下列三种型式： 3.1.1 过滤型 GK型—宽刮刀卸料过滤型离心机，见图1a。 GZ型—窄刮刀卸料过滤型离心机，见图2b。 3.1.2 沉降型 GKC型—宽刮刀卸料沉降型离心机，见图3。 3.1.3 虹吸过滤型 GKH型—宽刮刀卸料虹吸过滤型离心机，见图4。 3.2 基本参数 刮刀卸料离心机的基本参数应符合表1的规定。 3.3 型号表示方法 离心机的型号编制方法应符合GB7779的规定。 4 技术要求 4.1 基本要求 离心机应符合本标准的规定，并按经规定程序批准的图样和技术文件制造。 4.2 环境要求 在环境温度为0～40°C，空气相对湿度不大于85%的条件下，离心机应能正常工作。 4.3 技术性能 4.3.1 转鼓转速应不低于额定转速的97%（卸料时）。
