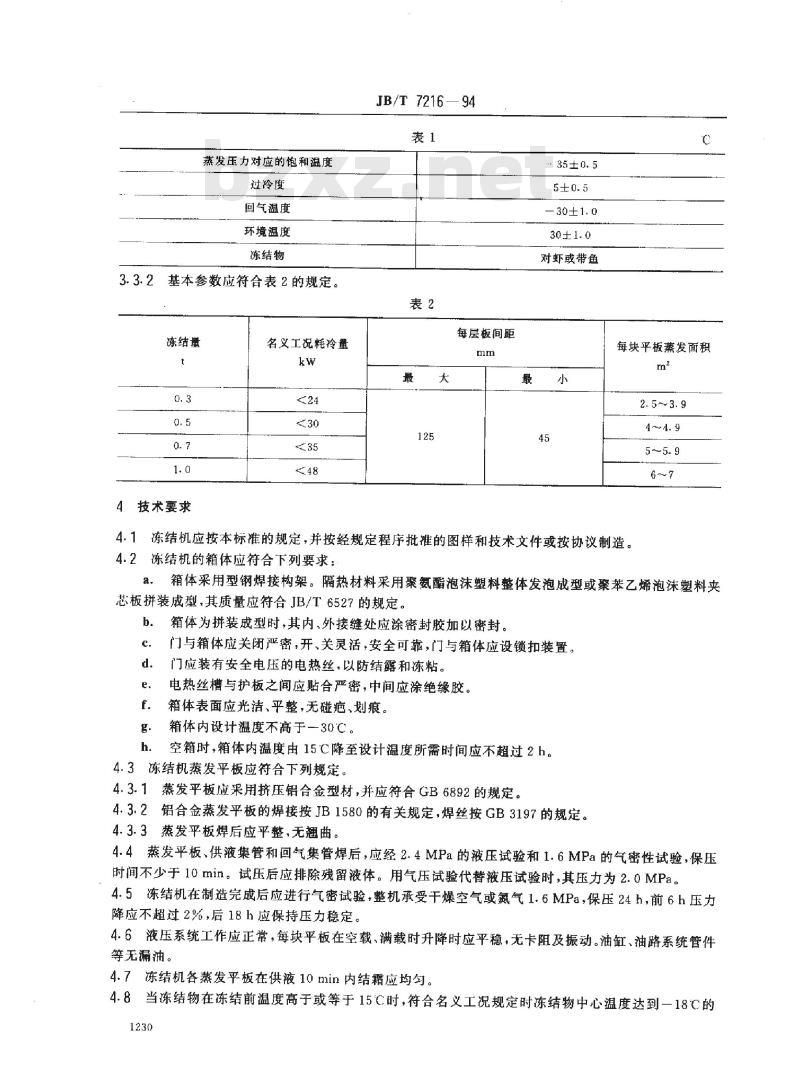

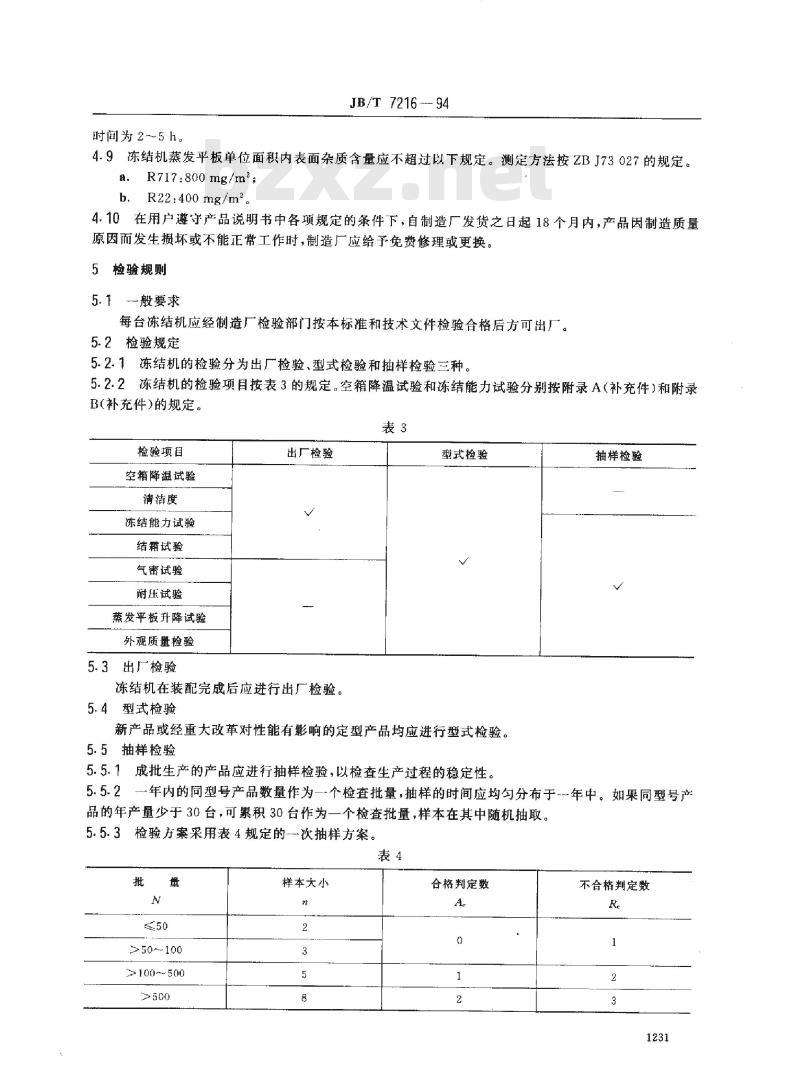

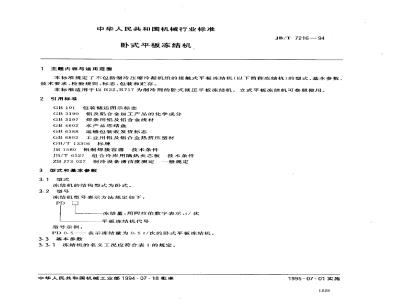

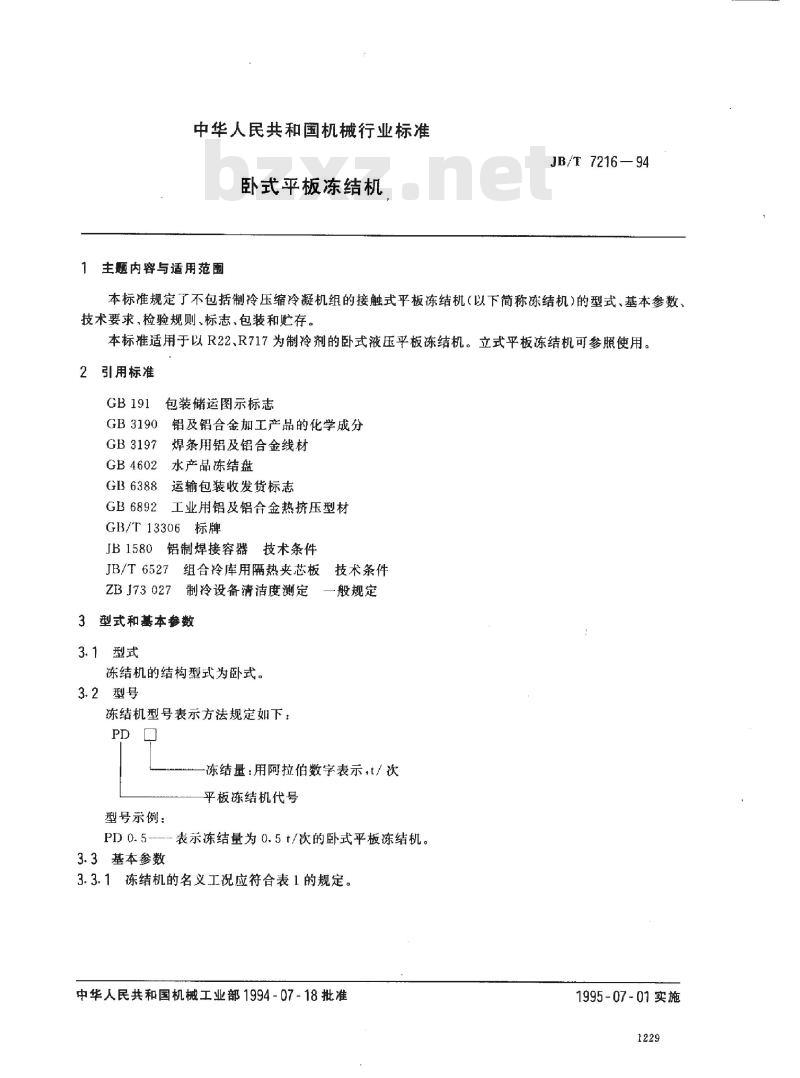

中华人民共和国机械行业标准 卧式平板冻结机 JB/T 7216—94 1 主题内容与适用范围 本标准规定了不包括制冷压缩冷凝机组的接触式平板冻结机（以下简称冻结机）的型式、基本参数、技术要求、检验规则、标志、包装和贮存。本标准适用于以R22、R717为制冷剂的卧式液压平板冻结机。立式平板冻结机可参照使用。 2 引用标准 GB 191 包装储运图示标志 GB3190 铝及铝合金加工产品的化学成分 GB3197 焊条用铝及铝合金线材 GB4602 水产品冻结盘 GB6388 运输包装收发货标志 GB6892 工业用铝及铝合金热挤压型材 GB/T13306 标牌 JB1580 铝制焊接容器技术条件 JB/T 6527 组合冷库用隔热夹芯板 ZB J73 027 制冷设备清洁度测定 3 型式和基本参数 3.1 型式 冻结机的结构型式为卧式。 3.2 型号 冻结机型号表示方法规定如下：PD（冻结量）：用阿拉伯数字表示，/次平板冻结机代号。型号示例：PD0.5—表示冻结量为0.5t/次的卧式平板冻结机。 3.3 基本参数 冻结机的名义工况应符合表1的规定。 3.3.2 冻结机的基本参数应符合表2的规定。 4 技术要求 4.1 冻结机应按本标准的规定，并按经规定程序批准的图样和技术文件或按协议制造。 4.2 冻结机的箱体应符合下列要求：箱体采用型钢焊接构架。隔热材料采用聚氨酯泡沫塑料整体发泡成型或聚苯乙烯泡沫塑料夹芯板拼装成型，其质量应符合JB/T6527的规定。箱体为拼装成型时，其内、外接缝处应涂密封胶加以密封。门与箱体应关闭严密，开、关灵活，安全可靠，门与箱体应设锁扣装置。门应装有安全电压的电热丝，以防结露和冻粘。电热丝槽与护板之间应贴合严密，中间应涂绝缘胶。箱体表面应光洁、平整，无碰疤、划痕。箱体内设计温度不高于-30℃。空箱时，箱体内温度由15℃降至设计温度所需时间应不超过2小时。 4.3 冻结机蒸发平板应符合下列规定。 4.3.1 蒸发平板应采用挤压铝合金型材，并应符合GB6892的规定。 4.3.2 铝合金蒸发平板的焊接按JB1580的有关规定，焊丝按GB3197的规定。 4.3.3 蒸发平板焊后应平整，无翘曲。 4.4 蒸发平板、供液集管和回气集管焊后，应经2.4MPa的液压试验和1.6MPa的气密性试验，保压时间不少于10分钟。试压后应排除残留液体。用气压试验代替液压试验时，其压力为2.0MPa。 4.5 冻结机在制造完成后应进行气密试验，整机承受干燥空气或氮气1.6MPa，保压24小时，前6小时压力降应不超过2%，后18小时应保持压力稳定。 4.6 液压系统工作应正常，每块平板在空载、满载时升降时应平稳，无卡阻及振动。油缸、油路系统管件等无漏油。 4.7 冻结机各蒸发平板在供液10分钟内结霜应均匀。 4.8 当冻结物在冻结前温度高于或等于15℃时，符合名义工况规定时冻结物中心温度达到-18℃的时间为2～5小时。 4.9 冻结机蒸发平板单位面积内表面杂质含量应不超过以下规定。测定方法按ZBJ73027的规定：R717: 800mg/m²，R22: 400mg/m²。 4.10 在用户遵守产品说明书中各项规定的条件下，自制造厂发货之日起18个月内，产品因制造质量原因而发生损坏或不能正常工作时，制造厂应给予免费修理或更换。 5 检验规则 5.1 一般要求 每台冻结机应经制造厂检验部门按本标准和技术文件检验合格后方可出厂。 5.2 检验规定 5.2.1 冻结机的检验分为出厂检验、型式检验和抽样检验三种。 5.2.2 冻结机的检验项目按表3的规定。空箱降温试验和冻结能力试验分别按附录A（补充件）和附录B(补充件)的规定。 表3 检验项目：空箱降温试验、清洁度、冻结能力试验、结霜试验、气密试验、耐压试验、蒸发平板升降试验、外观质量检验。 5.3 出厂检验 冻结机在装配完成后应进行出厂检验。 5.4 型式检验 新产品应进行型式检验。
