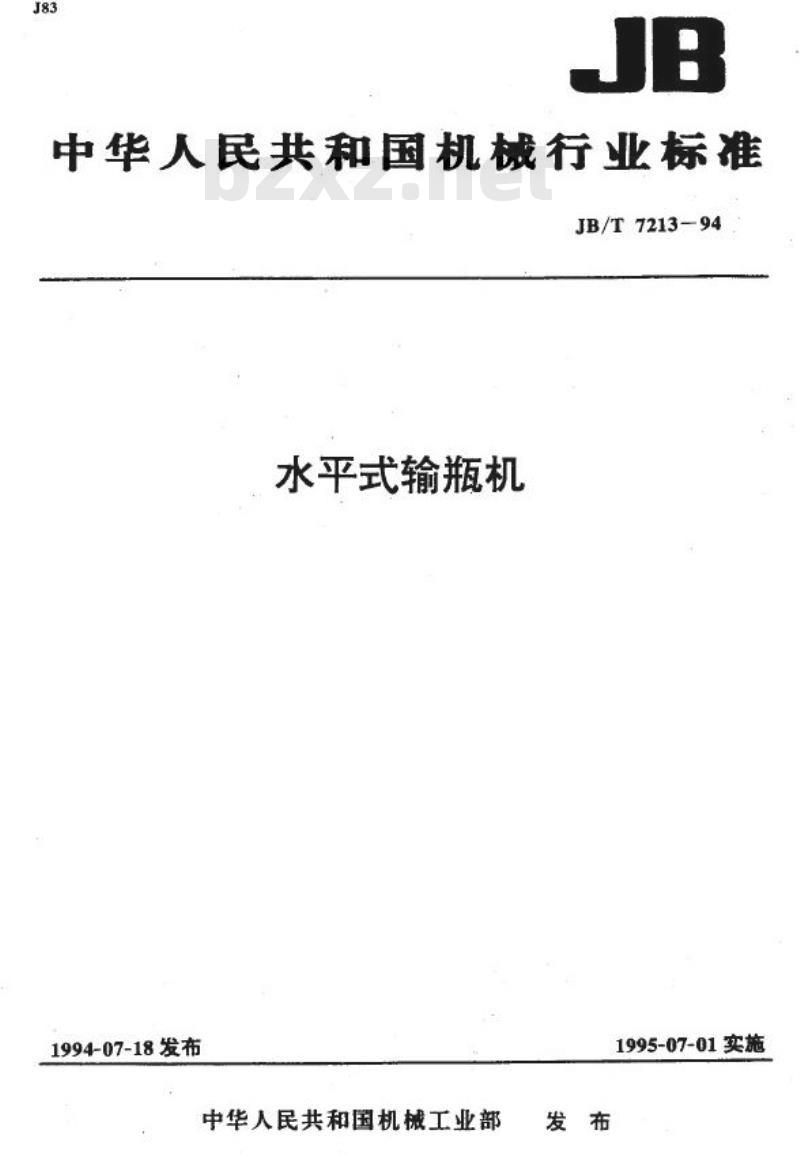

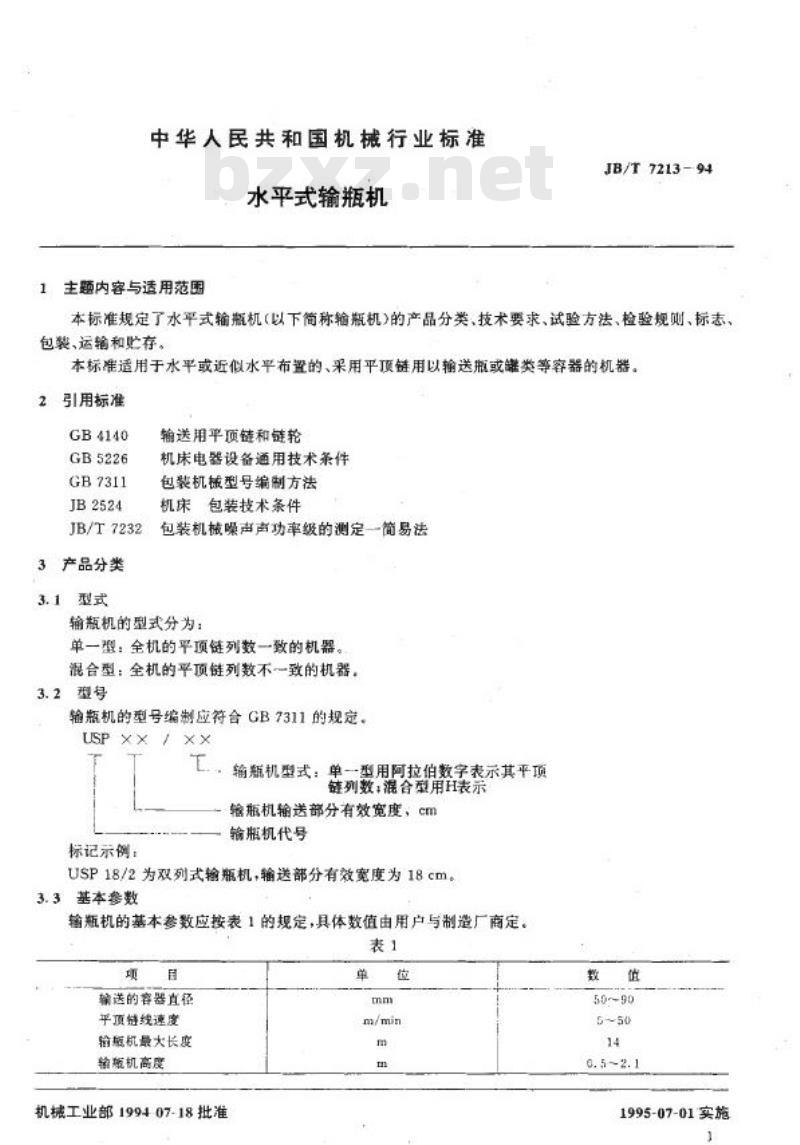

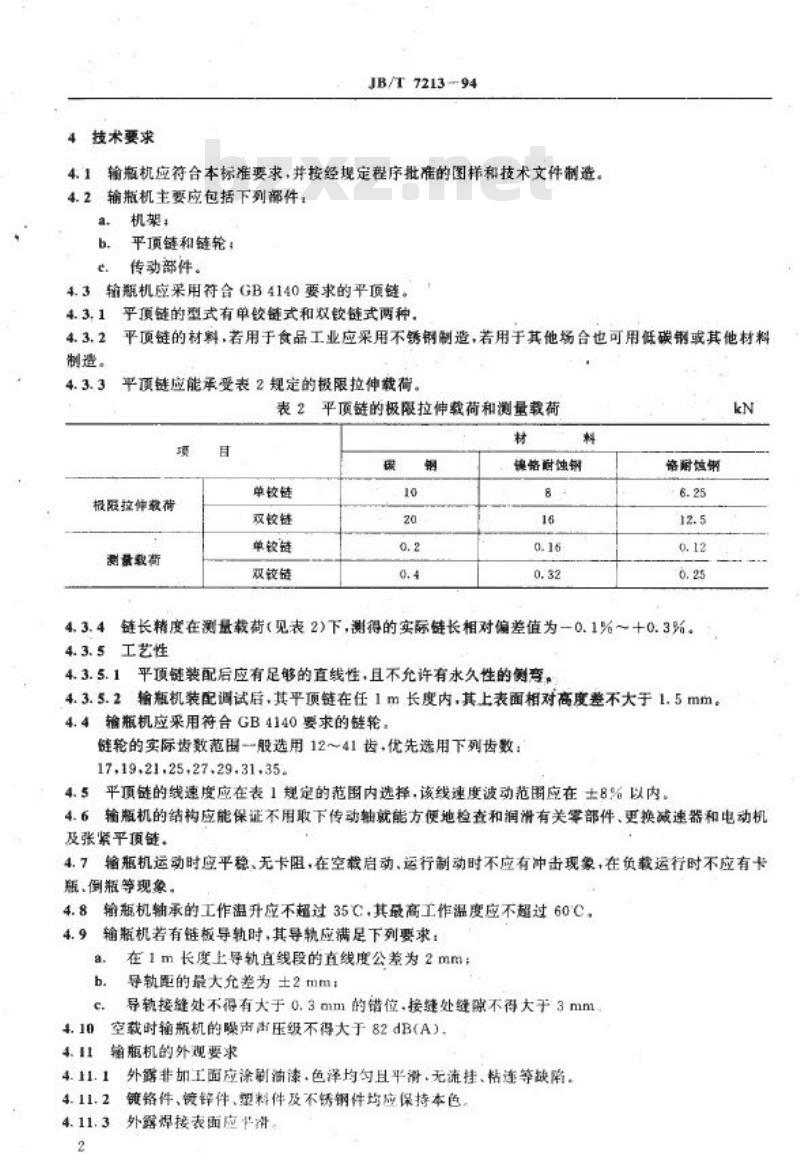

中华人民共和国机械行业标准 JB/T 7213-94 水平式输瓶机 1994-07-18 发布 1995-07-01 实施 1 主题内容与适用范围 本标准规定了水平式输瓶机（以下简称输瓶机）的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存等要求。适用于水平或近似水平布置的、采用平顶链用以输送瓶或罐类等容器的机器。 2 引用标准 本标准引用了以下文件： - GB 4140 机床电器设备通用技术条件 - GB 5226 包装机械型号编制方法 - GB 7311 包装机械噪声声功率级的测定—简易法 - JB/T 7232 包装机械噪声试验方法 3 产品分类 3.1 型式 输瓶机的型式分为： - 单一型：全机的平顶链列数一致的机器。 - 混合型：全机的平顶链列数不一致的机器。 3.2 型号 输瓶机的型号编制应符合GB 7311的规定。型式为单一型用阿拉伯数字表示其平顶链列数。 标记示例： USP18/2 为双列式输瓶机，输送部分有效宽度为18cm。 3.3 基本参数 输瓶机的基本参数应按表1的规定，具体数值由用户与制造厂商定。 表1 项 | 数值 ---|--- 输送的容器直径 | 50~90 mm 平顶链线速度 | 5~50 m/min 输瓶机长度 | 14 m 输瓶机高度 | 0.5~2.1 m 4 技术要求 4.1 输瓶机应符合本标准要求，并按经规定程序批准的图样和技术文件制造。 4.2 输瓶机主要应包括下列部件： - 机架 - 平顶链和链轮 - 传动部件 4.3 输瓶机应采用符合GB 4140要求的平顶链。 4.3.1 平顶链的型式有单铰链式和双铰链式两种。 4.3.2 平顶链的材料，若用于食品工业，应采用不锈钢制造；若用于其他场合，也可用低碳钢或其他材料。 4.3.3 平顶链应能承受表2规定的极限拉伸载荷。 表2 极限拉伸载荷（kN） 项 | 单铰链 | 双铰链 ---|---|--- 银钢 | 10 | 20 锦铬耐蚀钢 | 8 | 16 4.3.4 链长精度在测量载荷下，测得的实际链长相对偏差值为±0.1%～±0.3%。 4.3.5 工艺性要求： - 平顶链装配后应有足够的直线性，且不允许有永久性的侧变。 - 输瓶机装配调试后，平顶链上表面相对高度差不大于1.5mm。 4.4 输瓶机应采用符合GB 4140要求的链轮，链轮的实际齿数范围一般选用12～41齿。 4.5 平顶链的线速度应在表1规定的范围内选择，波动范围应在±8%以内。 4.6 输瓶机的结构应保证不取下传动轴即可方便检查、润滑和更换零部件。 4.7 输瓶机运动时应平稳、无卡阻，空载启动时不应有冲击现象，负载运行时不应有卡瓶、倒瓶现象。 4.8 输瓶机轴承的工作温升应不超过35℃，最高工作温度应不超过60℃。 4.9 输瓶机若有链板导轨时，应满足下列要求： - 在1m长度内，导轨直线段的直线度公差为2mm。 - 导轨接缝处不得有大于0.3mm的错位，缝隙不得大于3mm。 4.10 输瓶机的噪声声压级不得大于82dB（A）。 4.11 输瓶机外观要求： - 外露非加工面应涂制油漆，色泽均匀且平滑，无流挂、粘连等缺陷。 - 外露焊接表面应严滑。 4.12 输瓶机的安全要求： - 电气控制应安全、可靠，接头牢固，电线无割断、擦伤等损伤，绝缘电阻不低于1M。 - 输瓶机上有可能伤及人体的部位应有防护罩。 4.13 在两班制工作条件下，首次大修期为10000小时。 4.14 在用户遵守产品贮存、安装、使用规则的条件下，产品自发货之日起18个月内，用户安装之日起12个月内，确因制造质量不良而不能正常工作时，制造厂应无偿为用户修理或更换（易损件除外）。
