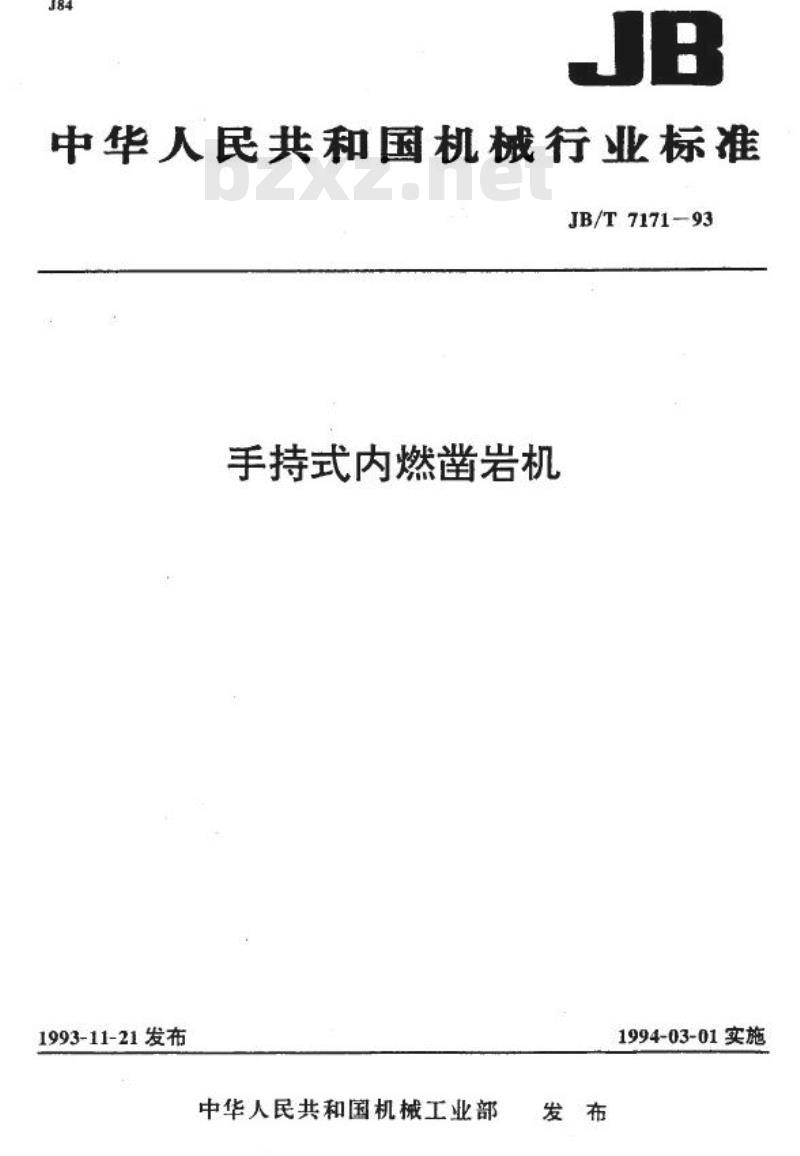

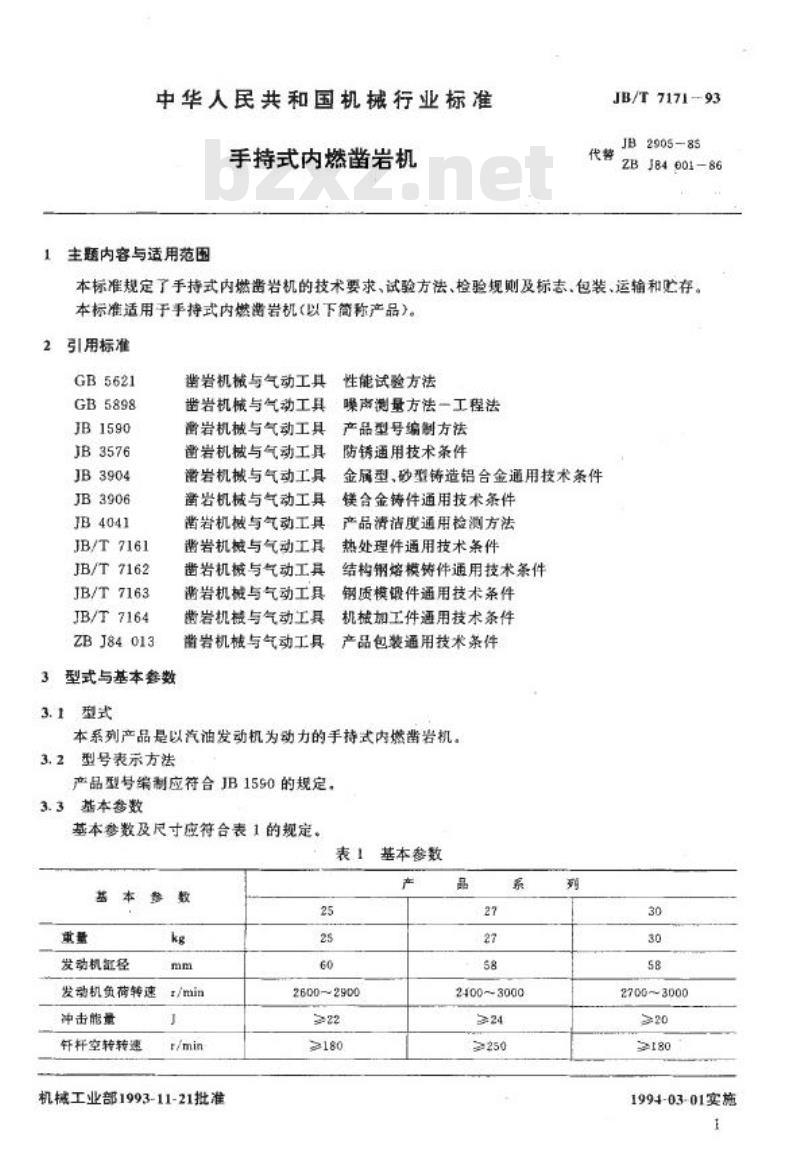

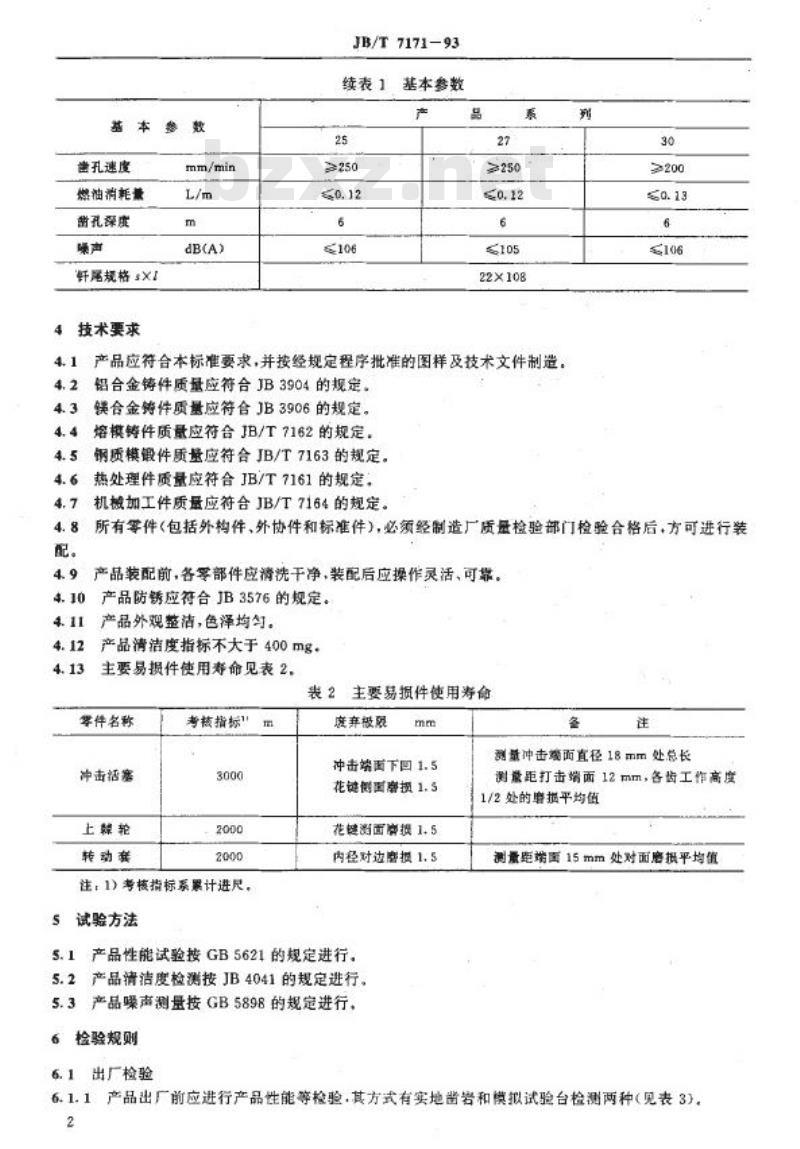

中华人民共和国机械行业标准 JB/T 7171-93 手持式内燃凿岩机 1993-11-21发布，1994-03-01实施 本标准规定了手持式内燃凿岩机的技术要求、试验方法、检验规则及标志、包装、运输和贮存。 本标准适用于手持式内燃凿岩机（以下简称产品）。 2. 引用标准 本标准引用了以下标准： GB5621，GB5898，JB1590，JB3576，JB3904，JB3906，JB4041，JB/T7161，JB/T7162，JB/T7163，JB/T7164，ZBJ84013。 3. 型式与基本参数 3.1 型式 本系列产品是以汽油发动机为动力的手持式内燃凿岩机。 3.2 型号表示方法 产品型号编制应符合JB1550的规定。 3.3 基本参数 基本参数及尺寸应符合表1的规定。 表1： 基本参数 产品名称： 手持式内燃凿岩机， 重量： 25kg，发动机缸径： 60mm，发动机负荷转速： 2600~2900转/分钟，冲击能量： ≥180J，钎杆空转转速： 22~30t/min。 产品应符合本标准要求，并按经规定程序批准的图样及技术文件制造。 铝合金铸件质量应符合JB3904的规定，镁合金铸件质量应符合JB3906的规定。 熔棋铸件质量应符合JB/T7162的规定，钢质模锻件质量应符合JB/T7163的规定。 热处理件质量应符合JB/T7161的规定。 4. 技术要求 4.1 产品应符合本标准的要求，并按经规定程序批准的图样及技术文件制造。 4.2 所有零件（包括外购件、外协件和标准件）必须经制造厂质量检验部门检验合格后方可进行装配。 4.3 产品防锈应符合JB3576的规定，外观整洁，色泽均匀。 4.4 产品清洁度指标不大于400mg。 4.5 主要易损件使用寿命见表2。 表2： 主要易损件使用寿命 冲击活塞： 3000mm， 上辣轮： 2000mm， 转动妨： 2000mm。 5. 试验方法 5.1 产品性能试验接GB5621的规定进行。 5.2 产品清洁度检测接JB4041的规定进行。 5.3 产品噪声测量按GB5898的规定进行。 6. 检验规则 6.1 出厂检验 6.1.1 产品出厂前应进行产品性能等检验，其方式有实地凿岩和模拟试验台检测两种。 6.1.2 检验项目包括：发动机负荷转速，曲遮度，纤杆空转转速，燃油消耗量，发动机负荷转速，排粉压力，发动机负荷转速，雷孔速度。
