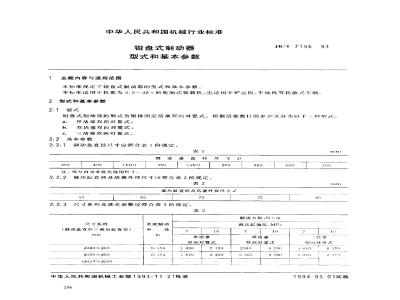

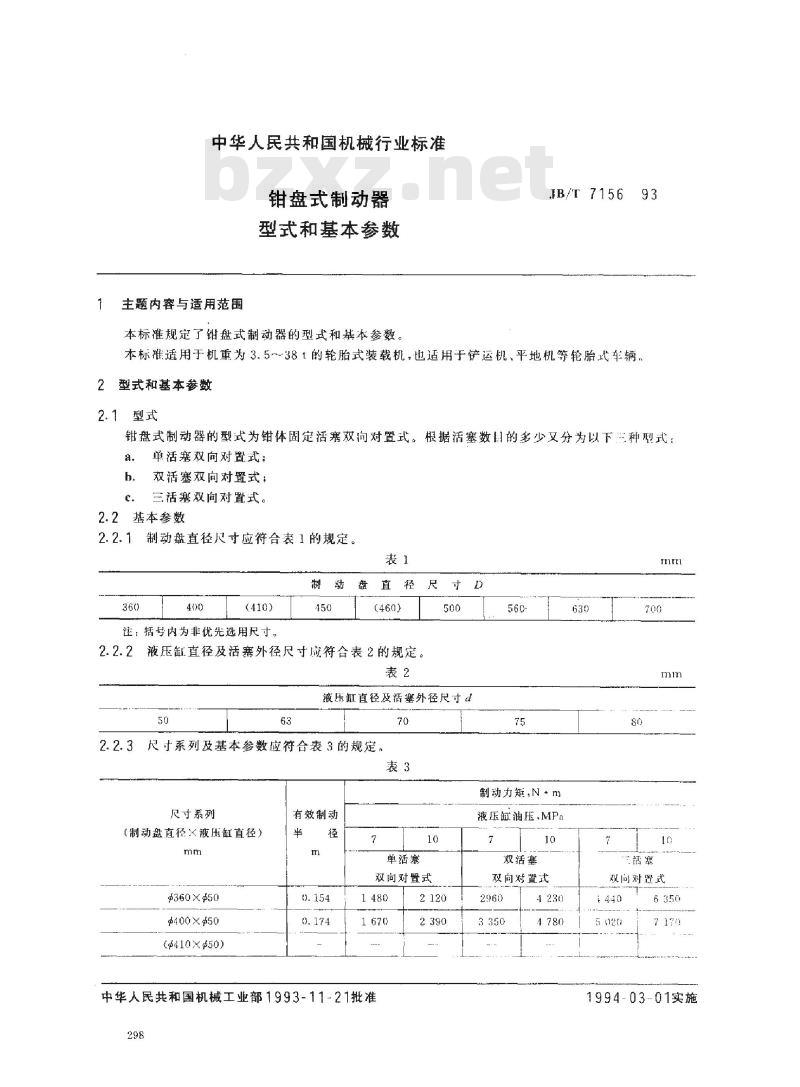

中华人民共和国机械行业标准 JB/T 7156-93 钳盘式制动器 型式和基本参数 1993年11月21日发布，1994年3月1日实施。 本标准规定了钳盘式制动器的型式和基本参数。适用于机重为3.5~38t的轮胎式装载机，也适用于铲运机、平地机等轮胎式车辆。 2 型式和基本参数 2.1 型式 钳盘式制动器的型式为钳体固定活塞双向对置式。根据活塞数目的多少，分为以下三种型式： a. 单活塞双向对置式； b. 双活塞双向对置式； c. 三活塞双向对置式。 2.2 基本参数 2.2.1 制动盘直径尺寸应符合表1的规定。表1 制动盘直径（单位：mm） 360 400（410） 注：括号内为非优先选用尺寸。 2.2.2 液压缸直径及活塞外径尺寸应符合表2的规定。表2 液压缸直径及活塞外径尺寸（单位：mm） 50 63 2.2.3 尺寸系列及基本参数应符合表3的规定。表3 尺寸系列（制动盘直径×液压缸直径） 单活塞双向对置式：360×50，400×50，410×50，450×50，500×70等。 3. 制动力矩与液压缸油压 3.1 制动力矩推荐值：为摩擦系数μ=0.35计算，计算公式见附录A。 3.2 表中的制动力矩为推荐值，是通过计算得出。 4 制动力矩的计算 按式（A1）进行计算： M = p * F * R * n。式中：M—钳盘式制动器的制动力矩（单位：N·m）； p—液压缸压力（单位：MPa）； F—液压缸面积（单位：mm2）； R—有效制动半径（单位：m）； n—液压缸个数。 附录A 制动力矩计算（参考件）。有效制动半径R为液压缸中心到制动盘中心的距离，计算时按式（A2）： R = √(D2 - d2) + 1。 本标准由机械工业部天津工程机械研究所提出并归口。本标准由天津工程机械研究所、徐州工程机械桥箱广负责起草。本标准主要起草人杨秀文、王中如。
