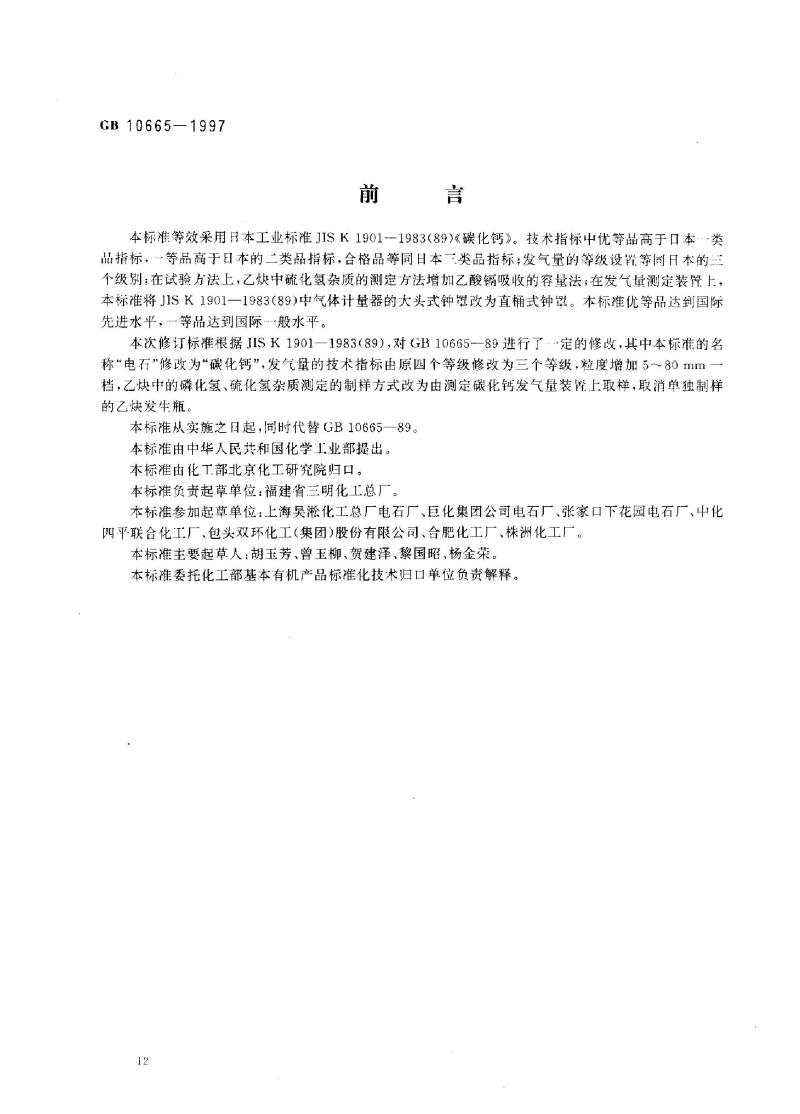

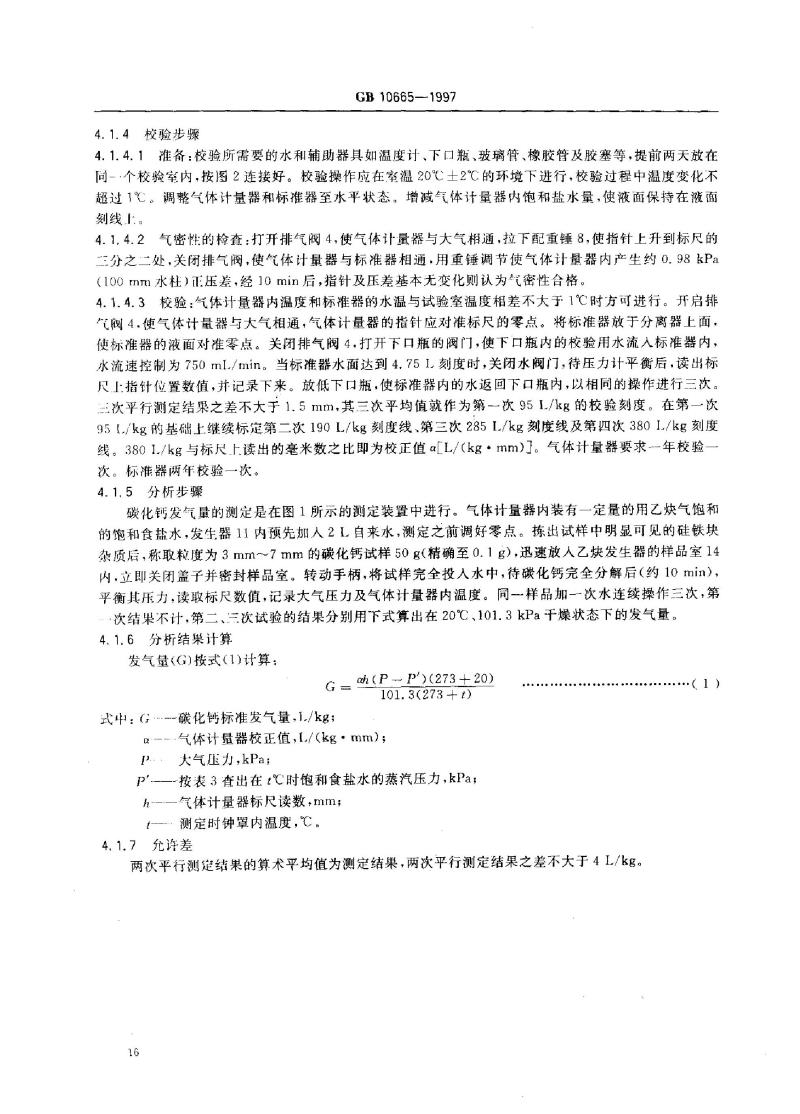

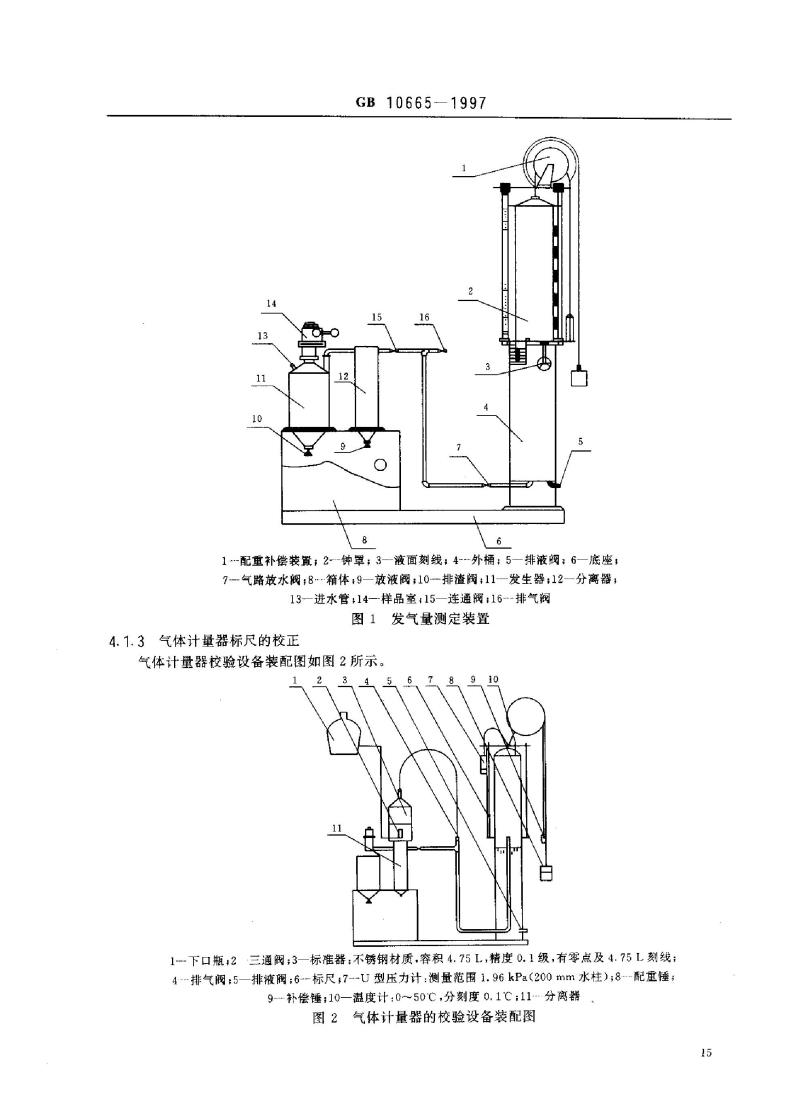

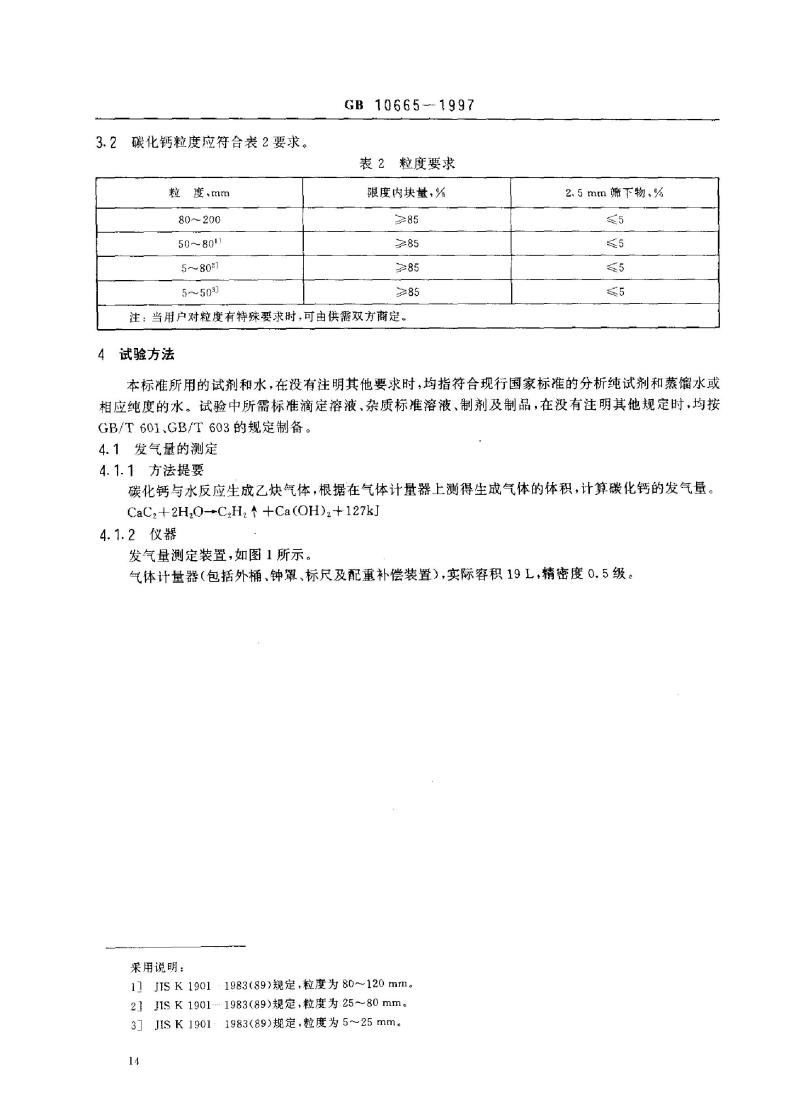

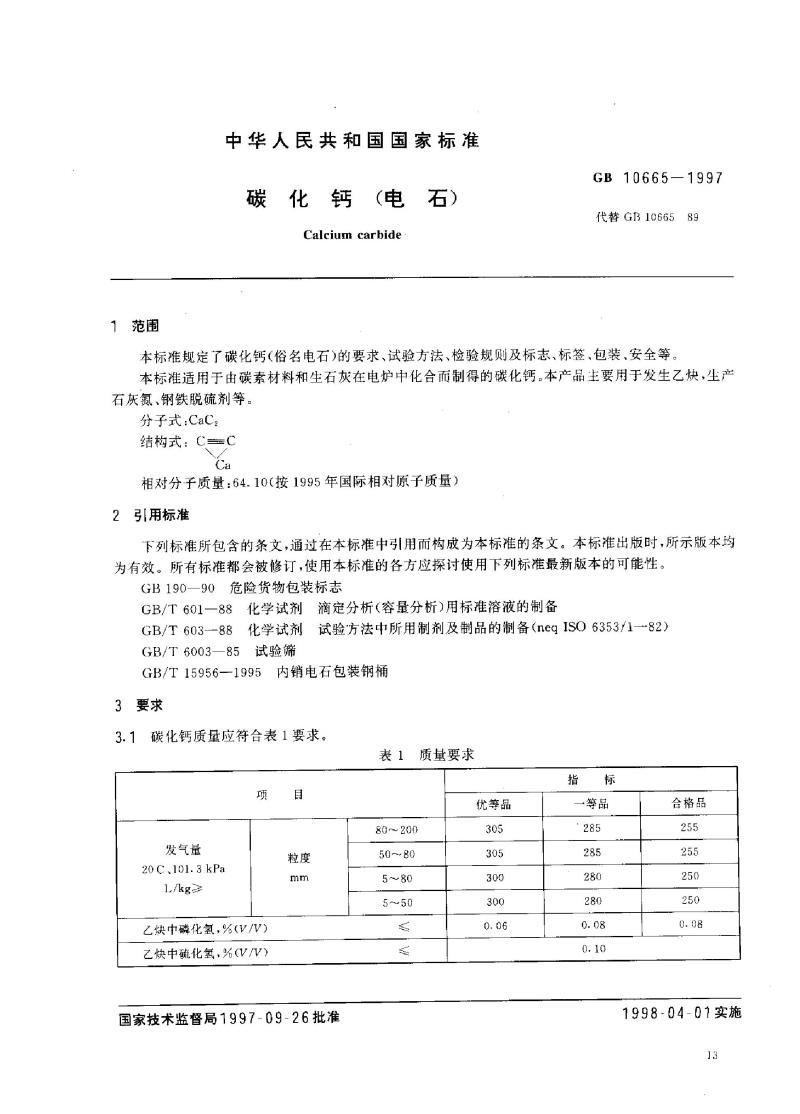

CB10665—1997 前言 本标准等效采用日本工业标准JIS K1901-1983（89）《碳化钙》。技术指标中，优等品高于原日本一类品指标，等品高于日本二类品指标，合格品等同日本一类品指标。发气量等级设置等同日本三个级别。在试验方法上，乙炔中硫化氢杂质的测定方法增加了乙酸镉吸收容量法。在发气基测定装置上，本标准将JIS K1901-1983（89）中气体计量器的大头式钟罩改为直桶式钟罩。本标准优等品达到国际先进水平，等品达到国际一般水平。本次修订标准根据JIS K1901-1983（89），对GB10665-89进行了必要修改，其中标准名称由“电石”修改为“碳化钙”，发气量技术指标由原四个等级修改为三个等级，粒度增加5～80 mm档，乙炔中的磷化氢、硫化氢杂质测定的制样方式改为从碳化钙发气量装置取样，取消单独制样的乙炔发生瓶。本标准自实施之日起，代替GB10665-89。本标准由中华人民共和国化学工业部提出，由北京化工研究院归口。负责起草单位为福建省三明化工总厂，参加起草单位包括上海吴淞化工总厂电石厂、巨化集团公司电石厂、张家口下花园电石厂、中化四平联合化工厂、包头双环化工（集团)股份有限公司、合肥化工厂、株洲化工厂。主要起草人：胡玉芳、曾玉柳、贺建泽、黎国昭、杨金荣。标准的解释由化工部基本有机产品标准化技术归口单位负责。 1 范围 本标准规定了碳化钙（俗名电石）的要求、试验方法、检验规则及标志、标签、包装、安全等，适用于由碳素材料和生石灰在电炉中化合而制得的碳化钙。主要用于发生乙炔，生产石灰氮和钢铁脱硫剂等。 分子式：CaC2 结构式：C≡C-Ca 相对分子质量：64.10（按1995年国际相对原子质量） 2 规范性引用文件 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时所示版本均为有效。使用本标准的各方应探讨使用下列标准最新版本的可能性： - GB190—90 危险货物包装标志 - GB/T601-88 化学试剂滴定分析（容量分析）用标准溶液的制备 - GB/T603-88 化学试剂制剂及制品 - GB/T6003-85 试验筛 - GB/T15956-1995 内销电石包装钢桶要求 3 要求 3.1 碳化钙质量应符合表1要求。 表1 碳化钙质量要求 优等品 | 一等品 | 合格品 ---|---|--- 发气量（20℃、101.3 kPa, L/kg） | 305 | 285 | 255 乙炔中磷化氢，%(V/V) | 0.06 | 0.08 | 0.08 乙炔中硫化氢，%(V/V) | 0.06 | 0.10 | 0.08 粒度（mm） | 5～80 | 5～80 | 5～80 注：粒度可由供需双方协商调整。 3.2 粒度要求详见表2。 表2 粒度要求及限度内块量 粒度（mm） | 80～200 | 50～80 | 5～80 | 5～50 限度内块量（%） | ≥85 | 85 | 85 | ≥85 4 试验方法 本标准所用试剂和水，如无特别说明，均应符合现行国家标准的分析纯试剂和蒸馏水或相应纯度水。试验中所需标准滴定溶液、杂质标准溶液、制剂及制品，如无其他规定，均按GB/T601、GB/T603的规定制备。 4.1 发气量的测定 4.1.1 方法提要 碳化钙与水反应生成乙炔气体，根据气体计量器上测得的生成气体体积，计算碳化钙发气量： CaC2 + 2H2O → C2H2 ↑ + Ca(OH)2 + 127 kJ 4.1.2 仪器 发气量测定装置包括气体计量器（外桶、钟罩、标尺及配重补偿装置），实际容积19L，精密度0.5级。装置按JIS K1901-1983（89）规定，粒度分为80～120 mm、25～80 mm及5～25 mm档。主要部件包括：配重补偿装置、钟罩、液面刻线、外桶、排液阀、底座、气路放水阀、箱体、放液阀、排渣阀、发生器、分离器及进液装置。
